Постановление Правительства Москвы от 12.12.2019 N 1687-ПП "Об утверждении проекта планировки территории линейного объекта -внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги в створе Красностуденческого проезда"
ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
12 декабря 2019 г. N 1687-ПП
Об утверждении проекта планировки территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги в створе Красностуденческого проезда
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов" и Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги в створе Красностуденческого проезда (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Хуснуллина М.Ш.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы от 12 декабря 2019 г. N 1687-ПП
Проект планировки территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги в створе Красностуденческого проезда

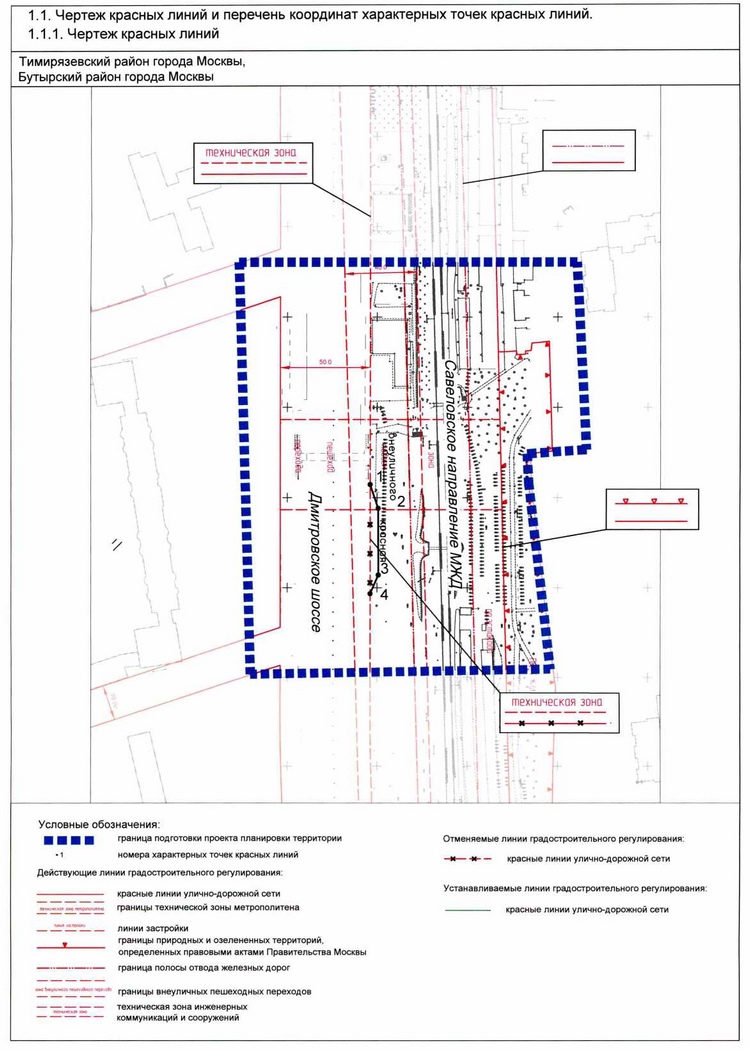

1. Графическая часть
1.1.2. Перечень координат характерных точек красных линий
| N точки | Координаты точек | |
| X | Y | |
| 1 | 4696.1049 | 17607.298 |
| 2 | 4700.5869 | 17594.113 |
| 3 | 4700.7054 | 17557.0701 |
| 4 | 4696.1026 | 17546.6618 |
1.5.2. Характеристика земельных участков территории к плану «Межевание территории»
Назначение территории | N участка на плане | Кадастровый номер | Адресный ориентир | Назначение земельного участка | Площадь части участка (га) | Ограничения на участке (га) | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Территории общего пользования
| 2 | - | г. Москва, Дмитровское шоссе | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу движения. 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 1,2250
| Техническая зона метро - 0,2590 га. Зона внеуличного пешеходного перехода - 0,2499 га
| Образуется из частей участков с кадастровыми номерами: 77:09:0003022:150 77:09:0003022:146 77:09:0003008:93 77:09:0003022:145
|
| 7 | - | г. Москва, ул. Яблочкова, напротив д. 35г | Ф1 | 0,3901 | Зона внеуличного пешеходного перехода - 0,0863 га |
| |
ИТОГО: |
|
|
|
| 1,6151 |
|
|
Территории нежилых зданий, строений, сооружений
| 4 | 77:09:0003027:34 | г. Москва, Дмитровское шоссе, напротив вл. 25 | 4.0.0 - Размещение объектов капитального строительства в целях извлечения прибыли на основании торговой, банковской и иной предпринимательской деятельности. Содержание данного вида разрешенного использования включает в себя содержание видов разрешенного использования с кодами 4.1.0, 4.2.0, 4.3.0, 4.4.0, 4.5.0, 4.6.0 (N N 27-32), 4.8.0 (336), 4.9.0 (N 64), 4.10.0 (N 38) | 0,1080 | Техническая зона метрополитена - 0,1073 га. Полоса отвода железной дороги - 0.0007 га. Техническая зона инженерных коммуникаций и сооружений - 0,0129 га |
|
| 6 | - | участок Савеловской железной дороги | 7.1.1 - Размещение железнодорожных путей. 7.1.2 - Размещение зданий и сооружений, в том числе железнодорожных вокзалов и станций, а также устройств и объектов, необходимых для эксплуатации, содержания, строительства, реконструкции, ремонта наземных и подземных зданий, сооружений, устройств и других объектов железнодорожного транспорта; размещение погрузочноразгрузочных площадок, прирельсовых складов (за исключением складов горючесмазочных материалов и автозаправочных станций любых типов, а также складов, предназначенных для хранения опасных веществ и материалов, не предназначенных непосредственно для обеспечения железнодорожных перевозок) и иных объектов при условии соблюдения требований безопасности движения, установленных федеральными законами; размещение наземных сооружений метрополитена, в том числе посадочных станций, вентиляционных шахт и т.п.; размещение наземных сооружений для трамвайного сообщения и иных специальных дорог (канатных, монорельсовых, фуникулеров) | 0,7455
| Техническая зона метрополитена- 0,1582 га. Зона внеуличного пешеходного перехода - 0,1509 га. Техническая зона инженерных коммуникаций и сооружений - 0,0203 га
| Частичное изъятие территории в установленном законом порядке для формирования земельного участка N 12 - 178 м.кв.
| |
ИТОГО: |
|
|
|
| 0,8535 |
|
|
Территории общеобразовательных организаций и дошкольных образовательных организаций | 10
| -
| г. Москва, ул. Яблочкова, вл. 35г
| 3.5.1.0 - Размещение объектов капитального строительства, предназначенных для просвещения, дошкольного, начального и среднего общего образования (детские ясли, детские сады, школы, школы-интернаты, лицеи, гимназии, художественные, музыкальные школы, образовательные кружки и иные организации,осуществляющие деятельность по воспитанию, образованию и просвещению) | 0,0644
| Природный комплекс г. Москвы N 1215, утвержденный ППМ от 28.12.1999 - 0.0017 га
| Образуется из части участка с кадастровым номером 77:02:0020002:35
|
ИТОГО: |
|
|
|
| 0,0644 |
|
|
Неразграниченные территории | 1 | - | г. Москва, Дмитровское шоссе, вл. 25
| Ф1 | 0,3590
|
| Образуется из части участка с кадастровым номером 77:09:0003022:37 |
| 8 | - | г. Москва, ул. Яблочкова, вблизи д.37г | Ф1 | 0,2597
|
|
| |
| 9 | - | г. Москва, Дмитровское шоссе, вл. 23
| Ф1 | 0,0036
|
| Образуется из части участка с кадастровым номером 77:09:0003022:127 | |
ИТОГО: |
|
|
|
| 0,6223 |
|
|
Общественные территории
| 3 | - | г. Москва, Дмитровское шоссе, вблизи д. 16 стр.1
| 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений,предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения. 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 0,3702
| Техническая зона метро - 0,3580 га. Зона внеуличного пешеходного перехода - 0,0819 га. Техническая зона инженерных коммуникаций и сооружений - 0,0427 га |
|
| 5 | - | г. Москва, ул. Яблочкова, вблизи д. 35г | Ф1 | 0,3927 | Озелененная территория общего пользования - 0,3927 га. Техническая зона инженерных коммуникаций и сооружений - 0,0205 га |
| |
| 11
| -
| г. Москва, Дмитровское шоссе, вблизи д. 14 стр.1
| 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения | 0,0136
| Техническая зона метро - 0,0136 га. Зона внеуличного пешеходного перехода - 0,0028 га. Техническая зона инженерных коммуникаций и сооружений - 0,070 га |
| |
| 12 | - | участок Савеловской железной дороги |
| 0,0178 | Зона внеуличного пешеходного перехода - 0,0178 га. Полоса отвода железной дороги - 0.0178 га. Техническая зона инженерных коммуникаций и сооружений - 0,0174 га | Образуется из части участка с кадастровым номером 77:02:0020009:3 | |
| ИТОГО: |
|
|
|
| 0,7943 |
|
|
| ВСЕГО: |
|
|
|
| 3,9496 |
|
|
Ф1 - Фактическое использование - в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости.
2. Положение о размещении линейных объектов
2.1. Общие положения
Проект планировки территории линейного объекта - внеуличного пешеходного перехода через железнодорожные пути Савеловского направления Московской железной дороги в створе Красностуденческого проезда подготовлен на основании распоряжения Москомархитектуры от 22 августа 2018 г. N 513 "О подготовке проектов планировки территории линейных объектов - внеуличных пешеходных переходов через железнодорожные пути Московской железной дороги".
Территория подготовки проекта планировки располагается в Тимирязевском и Бутырском районах города Москвы. Площадь территории в границах подготовки проекта планировки территории составляет 3,95 га.
Также территория подготовки проекта планировки частично расположена в границах территории зоны регулирования застройки N 1, утвержденной постановлением Правительства Москвы от 7 июля 1998 г. N 545 "Об утверждении зон охраны центральной части г. Москвы (в пределах Камер-Коллежского вала)".
Проектируемый внеуличный пешеходный переход предназначен для обеспечения безопасности движения пешеходов через Дмитровское шоссе и железнодорожные пути Савеловского направления Московской железной дороги.
Проектом планировки территории линейного объекта предусматривается:
- строительство проектируемого внеуличного пешеходного перехода через железнодорожные пути Савеловского направления Московской железной дороги;
- устройство подходов к внеуличному пешеходному переходу (пешеходная дорожка) вблизи дома 35Г по улице Яблочкова;
- перенос павильона ожидания наземного городского пассажирского транспорта (далее - НГПТ);
- устройство заездного кармана для НГПТ.
Мероприятия по защите сохраняемых объектов капитального строительства (здание, строение, сооружение, объекты, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов не требуются. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов и мероприятия по охране окружающей среды не требуются.
Проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на территории подготовки проекта планировки будет осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
Мероприятия, предусмотренные проектом планировки территории, планируются к реализации в один этап.
Инженерное обеспечение территории подготовки проекта планировки территории
В целях реализации планировочных решений территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути проектом планировки предусматривается строительство инженерных коммуникаций, в том числе:
- строительство водостока Ду 700 мм протяженностью 0,1 км;
- строительство участка кабельных линий 0,4-10 кВ протяженностью 0,1 км;
- строительство участка кабельных линий наружного освещения протяженностью 0,1 км;
- строительство участка кабельной линии 0,4 кВ протяженностью 1,0 км;
- строительство телефонной канализации емкостью два отверстия протяженностью 0,03 км.
Водоснабжение проектируемого пешеходного перехода проектом планировки не предусматривается, так как указанный пешеходный переход является продолжением существующего пешеходного перехода, который уже имеет подключение к сетям хозяйственно-питьевого водоснабжения.
Канализование проектируемого пешеходного перехода проектом планировки не предусматривается, так как указанный пешеходный переход является продолжением существующего пешеходного перехода, который уже имеет подключение к сетям хозяйственно-бытовой канализации.
Обеспечение отведения сточных вод, образующихся от выпадения атмосферных осадков и мытья полов, предусмотреть через устройство накопительных приямков. Дополнительный расход ливневых вод от проектируемой части пешеходного перехода составит 0,2 литров в секунду.
Электроснабжение проектируемого пешеходного перехода предлагается осуществить от ближайшей трансформаторной подстанции (далее - ТП) с необходимым резервом мощности, с прокладкой кабельной линии (далее - KJI) 0,4 кВ. Потребляемая электрическая мощность проектируемого пешеходного перехода ориентировочно составит 20 кВт. Строительство отдельно стоящей ТП не требуется.
Объемы работ по выносу инженерных сетей из зоны строительства:
- ликвидация водосточной сети Ду 700 мм общей протяженностью 0,05 км;
- ликвидация водопроводной сети Ду 900 мм, состоящей на балансе ГУП "Мосводосток", общей протяженностью 0,05 км;
- ликвидация KJT 0,4-10 кВ - 0,065 км;
- ликвидация KJI наружного освещения - 0,07 км.
Для обеспечения бесперебойной и безопасной работы лифтового оборудования проектируемого пешеходного перехода, а также для нужд маломобильных групп населения проектом планировки предусмотрено строительство двухотверстной телефонной канализации от ближайшего существующего телефонного колодца ориентировочной длиной 30,0 м для прокладки линий связи и систем диспетчеризации.
При производстве строительных работ необходимо обеспечить меры по сохранности и защите существующих инженерных коммуникаций, попадающих в зону производства работ.
Проектом планировки территории предлагается выполнить сохранность существующих двух магистральных? двадцати четырех отверстных телефонных канализаций, а также бронированных кабелей связи ОАО "РЖД".
При строительстве внеуличного пешеходного перехода через железнодорожные пути потребуется переустройство инженерных коммуникаций - водосток Ду 700 мм, кабельные линии (KJI) 0,4-10 кВ, кабельные линии наружного освещения.
Мероприятия по охране окружающей среды
Мероприятия по улучшению экологического состояния окружающей среды включают:
- выполнение инженерных изысканий, в том числе оценку опасных геологических процессов и геохимические исследования санитарного состояния почв;
- разработку проектной документации "Перечень мероприятий по охране окружающей среды", в том числе оценку уровня шума и качества атмосферного воздуха;
- разработку проектной документации "Благоустройство и озеленение", в том числе посадку древесно-кустарниковой растительности.
Расстояние от ствола деревьев и посадок кустарников до объектов инфраструктуры, зданий, сооружений, пешеходных тропинок, инженерных сетей, а также расстояние между отдельными особями растений должно строго соответствовать нормативам, указанным в Нормах и правилах проектирования планировки и застройки города Москвы МГСН 1.01-99, Нормах и правилах проектирования комплексного благоустройства на территории города Москвы МГСН 1.02-02; посадка растений должна осуществляться в заранее сформированный грунт (постановление Правительства Москвы от 27 июля 2004 г. N 514-ПП "О повышении качества почвогрунтов в городе Москве"); уход и мониторинг зеленых насаждений должен выполняться в соответствии с постановлением Правительства Москвы от 10 сентября 2002 г. N 743-ПП "Об утверждении Правил создания, содержания и охраны зеленых насаждений и природных сообществ города Москвы".
2.2. Основные планировочные характеристики проекта планировки территории линейного объекта
N п/п | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание разработки проекта планировки территории | Распоряжение Москомархитектуры от 22 августа 2018 г. N 513 "О подготовке проектов планировки территорий линейных объектов - внеуличных пешеходных переходов через железнодорожные пути Московской железной дороги" |
2 | Перечень проектов, выполненных на прилегающую территорию | |
3 | Категория линейного объекта | Внеуличный пешеходный переход |
4 | Вид работ | Строительство |
5 | Краткое описание транспортнопланировочного решения | Строительство внеуличного пешеходного перехода через железнодорожные пути Савеловского направления Московской железной дороги |
6 | Планировочные показатели линейного объекта | |
6.1 | Внеуличный пешеходный переход | Строительство |
6.1.1 | Протяженность | 55,0 м |
6.1.2 | Количество лестничных сходов | 1 |
6.1.3 | Количество лифтов | 3 |
6.1.4 | Ширина тоннельной части | 4,0 м |
6.2 | Тротуар от внеуличного пешеходного перехода | Строительство |
6.2.1 | Протяженность | 41 м |
6.2.2 | Ширина | 2,25-3,0 м |
7 | Организация движения транспорта и пешеходов | Средства организации движения пешеходов, в том числе для маломобильных групп населения в соответствии со СНиП 35-01-2001 "Доступность зданий и сооружений для маломобильных групп населения" и в соответствии с ВСН 62-91* "Проектирование среды жизнедеятельности с учетом потребности инвалидов и маломобильных групп населения" |
8 | Светофорные объекты | Не предусматриваются |
9 | Наземные пешеходные переходы | Не предусматриваются |
10 | Остановочные пункты наземного городского пассажирского транспорта | Не предусматриваются |
11 | Установление технических зон подземных коммуникаций, перенос и строительство инженерных коммуникаций | Строительство: - водосток Ду 700 мм, L=0,1 км; - кабельная линия 0,4 кВ, L=1,0 км; - кабельная линия 0,4-10 кВ, L=0,1 км; - кабельные линии наружного освещения, L=0,1 км; - телефонная канализация 2 отв., L=0,03 км. Ликвидация: - водосток Ду 700 мм, L=0,05 км; - водосток Ду 900 мм, L=0,05 км; - кабельные линии 0,4-10 кВ, L=0,065 км; - кабельные линии наружного освещения, L=0,07 км |
12 | Изменение границ природных и озелененных территорий | Не требуется |
13 | Изменение границы зоны планируемого развития линейного объекта уличнодорожной сети | Не требуется |
14 | Изъятие или изменение существующих границ участков землепользований | Требуется (План "Межевание территории") |
2.3. Перечень зон планируемого размещения объектов капитального строительства к чертежам границ зон планируемого размещения линейных объектов и границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
| N п/п
| N на плане
| Назначение зоны планируемого размещения | Наименование объекта
| Предельные параметры | ||
Максимальная площадь, кв.м | Протяженно сть, м | Плотность (тыс.кв.м/га) высотность (м) застроенность (%) | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | 1 | Зона размещения объекта капитального строительства | Внеуличный пешеходный переход | 6127 | 121 | - |
| 2 | 2 | Зона планируемого размещения, переноса (переустройства) инженерных объектов | Инженерные сети | 816 | 71 | - |
2.4. Таблица "Перечень координат характерных точек границ зон планируемого размещения линейных объектов. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов"
| N точки | Московская система координат | |
| X | Y | |
| 1 | 2 | 3 |
| 1 | 4646.1239 | 17593.2779 |
| 2 | 4646.1161 | 17643.3221 |
| 3 | 4662.3602 | 17643.3 |
| 4 | 4662.3754 | 17593.3 |
| 5 | 4742.9314 | 17593.3604 |
| 6 | 4742.923 | 17643.2941 |
| 7 | 4756.2223 | 17643.2764 |
| 8 | 4756.2223 | 17593.319 |
| 9 | 4695.9899 | 17605.5041 |
| 10 | 4695.8108 | 17607.4961 |
| 11 | 4699.614 | 17607.838 |
| 12 | 4699.6812 | 17629.998 |
| 13 | 4697.1756 | 17631.2667 |
| 14 | 4697.1756 | 17640.2001 |
| 15 | 4695.7839 | 17642.6864 |
| 16 | 4697.5291 | 17643.6633 |
| 17 | 4699.1038 | 17640.85 |
| 18 | 4795.4383 | 17646.3259 |
| 19 | 4795.4383 | 17638.8158 |
| 20 | 4701.5483 | 17633.5877 |
| 21 | 4701.614 | 17606.0098 |
2.5. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Мероприятия, предусмотренные проектом планировки территории линейного объекта, планируются к реализации в один этап.
Проектом планировки территории предусмотрено:
- строительство проектируемого внеуличного пешеходного перехода через Дмитровское шоссе и железнодорожные пути Савеловского направления Московской железной дороги;
- устройство подходов к внеуличному пешеходному переходу (пешеходная дорожка) вблизи дома 35Г по улице Яблочкова города Москвы;
- перенос павильона ожидания НГПТ;
- устройство заездного кармана для НГПТ;
- строительство водостока Ду 700 мм протяженностью 0,1 км;
- строительство участка кабельных линий 0,4-10 кВ протяженностью 0,1 км;
- строительство участка кабельных линий наружного освещения протяженностью 0,1 км;
- строительство участка кабельной линии 0,4 кВ протяженностью 1,0 км;
- строительство телефонной канализации емкостью два отверстия протяженностью 0,03 км;
- ликвидация водосточной сети Ду 700 мм общей протяженностью 0,05 км;
- ликвидация водопроводной сети Ду 900 мм, состоящей на балансе ГУП "Мосводосток", общей протяженностью 0,05 км;
- ликвидация КЛ 0,4-10 кВ - 0,065 км;
- ликвидация КJI наружного освещения - 0,07 км.
