Постановление Правительства Москвы от 20.08.2019 N 1085-ПП "Об утверждении проекта планировки территории линейного объекта -линии электропередач "Куркино-Герцево", "Западная-Куркино" и "Западная-Пенягино"

ПРАВИТЕЛЬСТВО МОСКВЫ

ПОСТАНОВЛЕНИЕ

20 августа 2019 г. N 1085-ПП

Об утверждении проекта планировки территории линейного объекта - линии электропередач "Куркино-Герцево", "Западная- Куркино" и "Западная-Пенягино"

(В редакции Постановления Правительства Москвы от 26.11.2019 N 1576-ПП)

В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" и пунктом 8.1 постановления Правительства Москвы от 30 апреля 2019 г. N 449-ПП "Об утверждении Положения о составе, порядке подготовки, согласования и представления на утверждение проектов планировки территории в городе Москве" Правительство Москвы постановляет: (В редакции Постановления Правительства Москвы от 26.11.2019 N 1576-ПП)

1. Утвердить проект планировки территории линейного объекта - линии электропередач "Куркино-Герцево", "Западная-Куркино" и "Западная-Пенягино" (приложение).

2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Хуснуллина М.Ш.

Мэр Москвы С.С.Собянин

Приложение
к постановлению Правительства Москвы от 20 августа 2019 г. N 1085-ПП

Проект планировки
территории линейного объекта - линии электропередач "Куркино-Герцево", "Западная-Куркино" и "Западная-Пенягино"

1. Графическая часть

Постановление Правительства Москвы от 20.08.2019 N 1085-ПП "Об утверждении проекта планировки территории линейного объекта - линии электропередач "Куркино-Герцево", "Западная-Куркино" и "Западная-Пенягино"

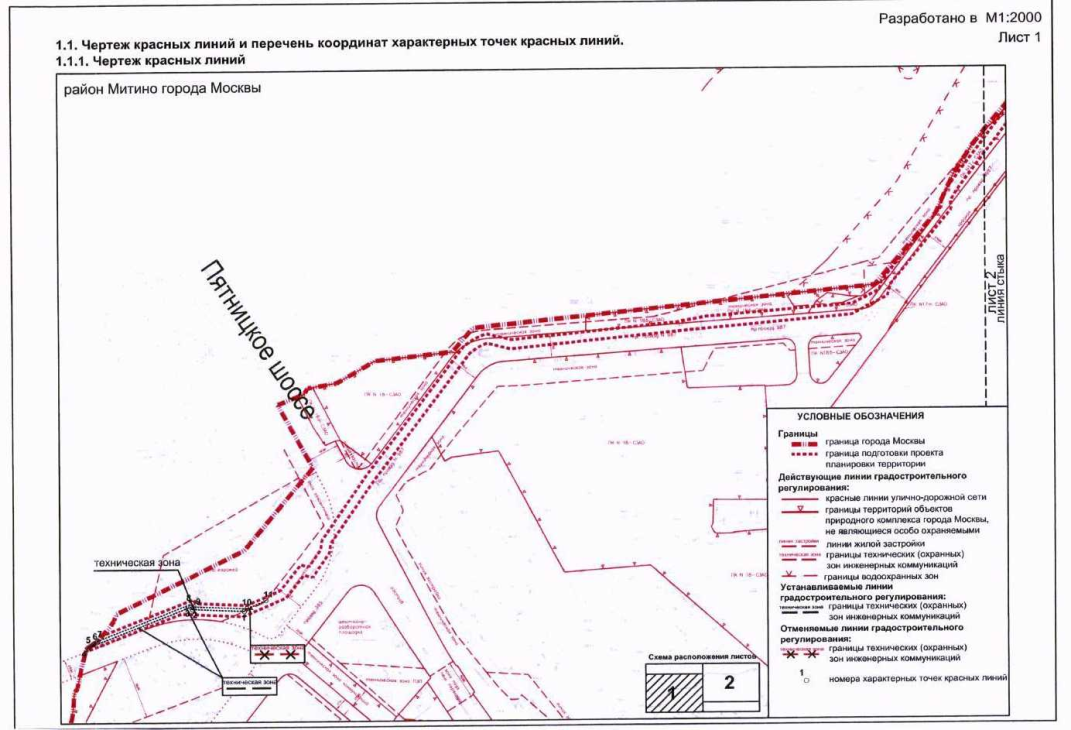

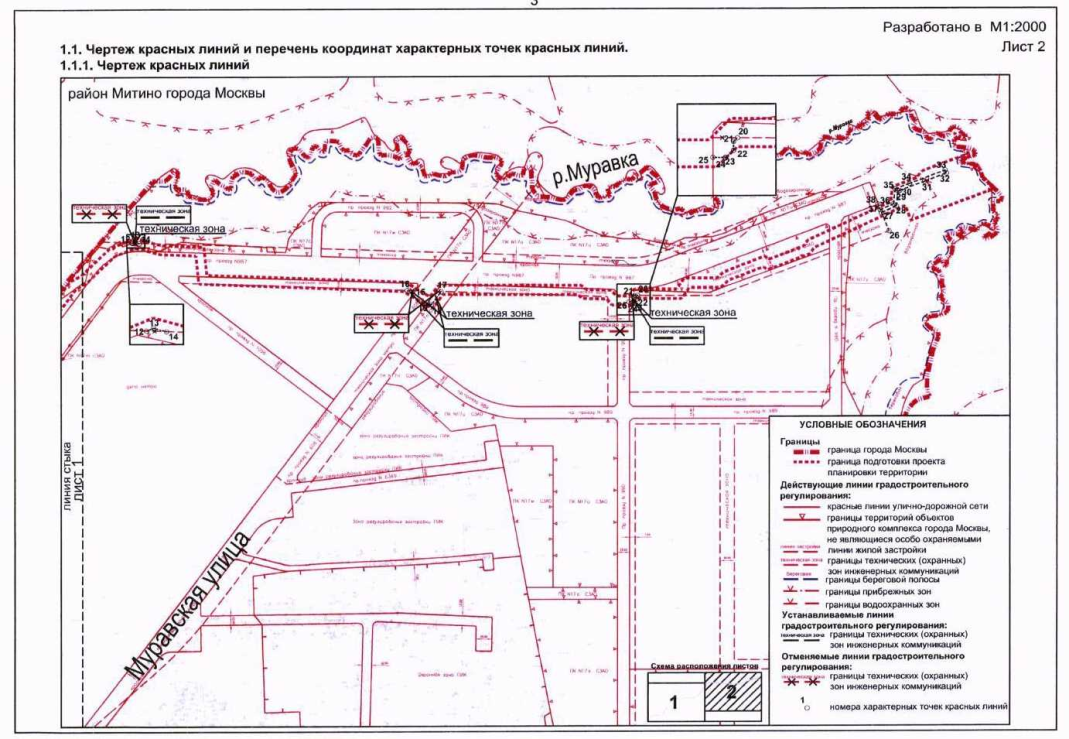

1.1.2. Перечень координат характерных точек красных линий

N точки	Система координат МСК
	Координаты
	X	Y
1	2	3
1	21568.83	-9579.9
2	21571.59	-9645.34
3	21574.72	-9647.32
4	21523.62	-9777.8
5	21528.54	-9770.17
6	21531.94	-9765.21
7	21532.33	-9764.89
8	21578.91	-9645.94
9	21574.91	-9643.42
10	21572.08	-9576.41
11	21582.16	-9552.64
12	22257.28	-8529.34
13	22258.48	-8526.39
14	22257.0	-8520.92
15	22192.42	-8175.32
16	22196.77	-8182.59
17	22195.37	-8140.25
18	22178.81	-8152.56
19	22181.58	-8157.19
20	22189.92	-7893.48
21	22188.32	-7895.09
22	22184.66	-7895.09
23	22181.27	-7898.53
24	22181.64	-7898.53
25	22181.64	-7903.82
26	22270.65	-7576.45
27	22293.15	-7585.68
28	22301.68	-7567.1
29	22320.54	-7565.07
30	22321.24	-7563.21
31	22332.78	-753205
32	22343.02	-7504.81
33	22346.82	-7506.24
34	22330.16	-7550.55
35	22323.34	-7568.69
36	22304.3	-7570.74
37	22296.76	-7587.16
38	22303.97	-7590.12

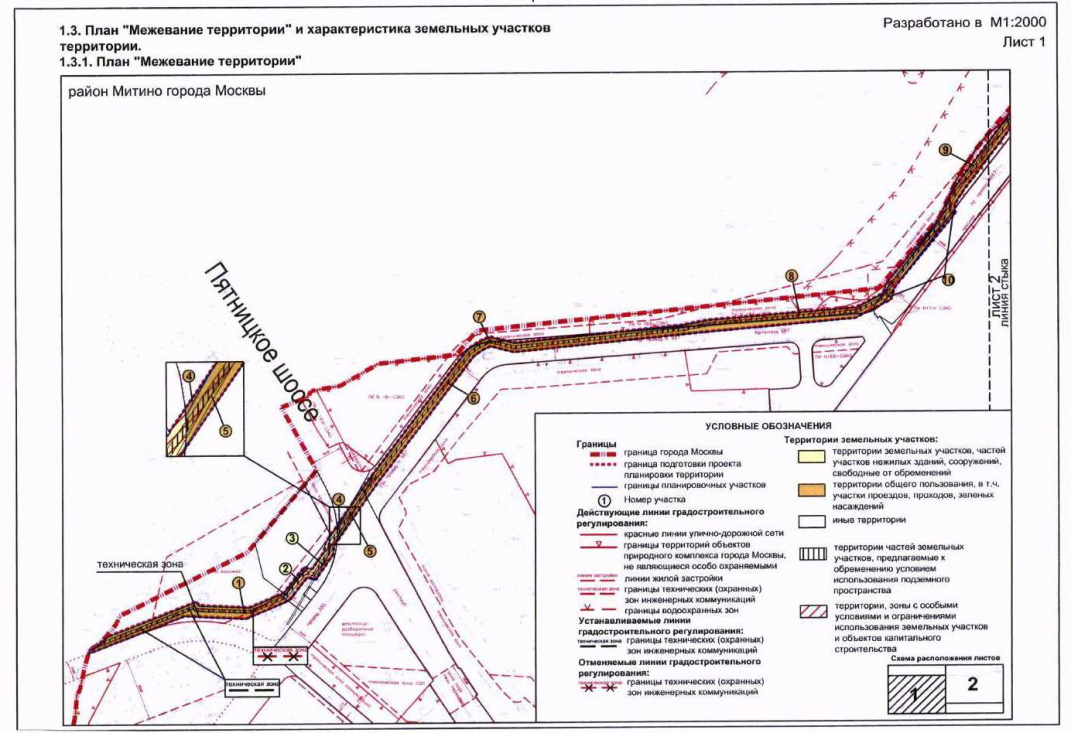

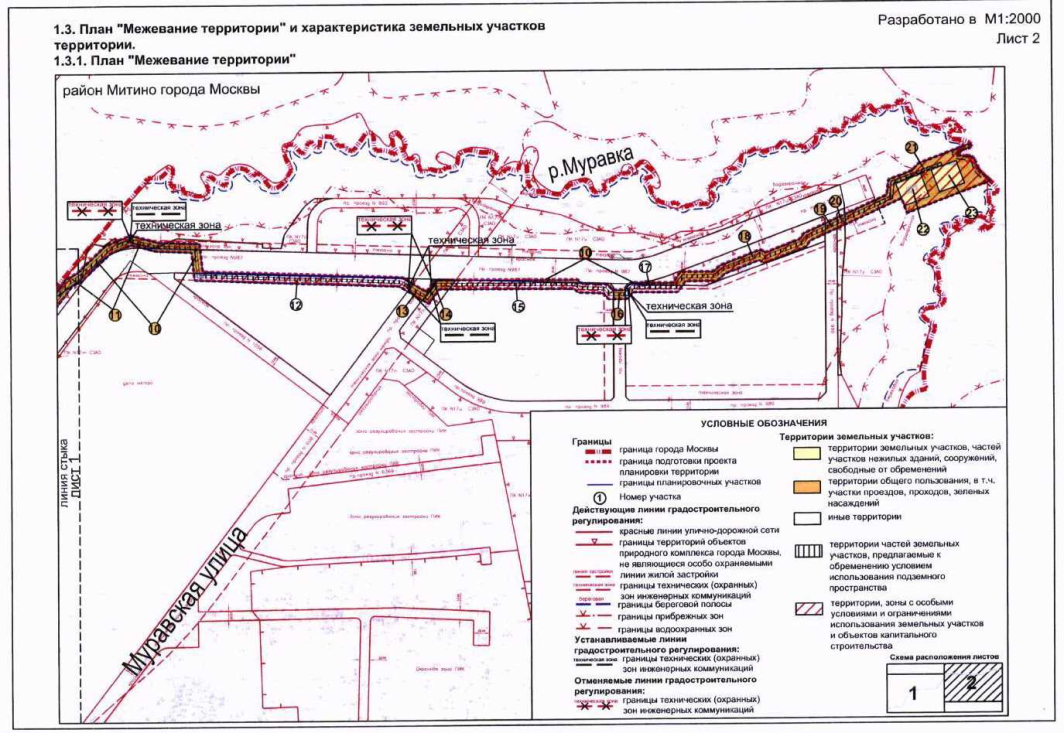

1.3.2. Характеристика земельных участков территории

N п/и	Участки зданий, объектов (элементов) комплексного благоустройства	N участков на плане	Назначение	Территории в границах участков, установленных проектом межевания, га	Вид ограничения на участок, га
1	2	3	4	5	6
1	Территории земельных участков, частей участков нежилых зданий, сооружений, свободные от обременений	2	Участок размещения объектов предпринимательской деятельности	0,01	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,01
		3	Участок размещения объектов предпринимательской деятельности	0,12	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,12
		22	Участок размещения закрытого переходного пункта N 2	0,09	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,09
		23	Участок размещения закрытого переходного пункта N 3	0,09	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,09
		ИТОГО		0,31
2	Территории общего пользования, в том числе участки проездов, проходов, зеленых насаждений	1	Участки зеленых насаждений, проездов и проходов	0,31	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,12
		4	Улично-дорожная сеть	0,003	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,003
		5	Улично-дорожная сеть	0,07	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,07
		6	Улично-дорожная сеть	0,7	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,7
		7	Улично-дорожная сеть	0,01	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,01
		8	Улично-дорожная сеть	0,23	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,23
		9	Улично-дорожная сеть	0,39	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,39
		10	Улично-дорожная сеть	0,16	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,16
		11	Участки зеленых насаждений, проездов и проходов	0,08	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,08
		13	Улично-дорожная сеть	0,03	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,03
		14	Участки зеленых насаждений, проездов и проходов	0,05	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,05
		16	Улично-дорожная сеть	0,02	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,02
		18	Участки зеленых насаждений, проездов и проходов	0,26	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,26
		19	Улично-дорожная сеть	0,02	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,02
		20	Участки зеленых насаждений, проездов и проходов	0,01	Техническая зона инженерных коммуникации, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,01
		21	Участки зеленых насаждений, проездов и проходов	0,43	Техническая зона инженерных коммуникации, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,43
		ИТОГО		2,773
3	Иные территории	12	Участок размещения объектов смешанного общественного назначения	0,277	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,277
		15	Участок размещения объектов общественно-жилого назначения	0,21	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,21
		17	Участок размещения объектов общественно-жилого назначения	0,07	Техническая зона инженерных коммуникаций, обременение условием использования подземного пространства (охранная зона инженерных коммуникаций) - 0,07
		ВСЕГО		0,557
		ИТОГО		3,64

2. Положение о размещении линейных объектов

2.1. Общие положения

Проект планировки территории линейного объекта - линии электропередач "Куркино-Герцево", "Западная-Куркино" и "Западная-Пенягино" подготовлен на основании распоряжения Москомархитектуры от 24 апреля 2018 г. N 236 "О подготовке проекта планировки территории линейного объекта - реконструкция BЛ 220 кВ "Куркино-Герцево", "Западная-Куркино" и "Западная-Пенягино", расположенных по адресу: г. Москва, район Митино".

Территория подготовки проекта планировки территории линейного объекта расположена в границах района Митино города Москвы.

Площадь проектируемой территории составляет 3,64 га.

Проектом планировки территории линейного объекта предусмотрено переустройство участков кабельно-воздушной линии (далее - KBЛ) 220кВ "Западная-Куркино", КВЛ 220кВ "Западная-Пенягино" и KBJI 220кВ "Куркино-Герцево" с выносом из зоны жилой застройки, с устройством закрытых переходных пунктов, с последующим демонтажом воздушных участков и переустройством воздушных участков в кабель. Протяженность трассы проектируемой кабельной линии составит 2,7 км.

Трассы кабельных линий 220кВ "Западная-Пенягино" и "Западная- Куркино" проходят вдоль существующего участка КВЛ 220кВ вблизи административной границы города Москвы, пересекают Пятницкое шоссе закрытым способом (горизонтально-направленное бурение), проходят вдоль Центральной улицы до пересечения с административной границей города Москвы в районе существующих заходов на подстанцию 500 кВ "Западная".

Проектом планировки территории предусмотрено устройство двух закрытых переходных пунктов (N 2 и N 3) с высоковольтным оборудованием, предназначенных для обеспечения перехода воздушной линии в кабельную линию.

Переходной пункт N 2 рассчитан на присоединение КВЛ 220 кВ "Куркино-Герцево", переходной пункт N 3 рассчитан на присоединение КВЛ 220 кВ "Западная-Куркино".

Проектируемая территория расположена преимущественно в пределах существующей технической зоны линии электропередач.

Территория частично расположена в границах объектов природного комплекса Северо-Западного административного округа города Москвы:

- N 17 "Долина реки Сходни близ села Рождествено, район Митино";

- N 17п "Озелененная территория технической зоны";

- N 17р "Озелененная территория технической зоны вдоль жилой застройки";

- N 17с "Озелененная территория между проектируемым проездом и рекой Муравкой";

- N 17у "Озелененная территория общего пользования у реки Муравки";

- N 186 "Озелененная территория вдоль границы города Москвы, район Митино".

Реализация проектных решений потребует введения ограничений по использованию участков землепользователей, в границах которых проходят инженерные коммуникации, в том числе установления обременения использования подземного пространства.

2.2. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения

Для реализации планировочных решений требуется выполнение следующих мероприятий:

- инженерная подготовка территории строительной площадки с первоначальными работами по планировке и обеспечению временных стоков поверхностных вод;

- мероприятия по сохранности существующих подземных коммуникаций;

- разработка траншей и котлованов;

- строительство инженерных коммуникаций;

- благоустройство и озеленение нарушенной территории;

- размещение двух закрытых переходных пунктов.

Изъятие земельных участков и снос объектов капитального строительства проектом планировки территории не предусматриваются.

Все мероприятия планируется осуществить в один этап.

2.3. Основные планировочные характеристики проекта планировки территории линейного объекта

N п/п	Перечень основных требований	Содержание требований
1	2	3
1	Основание подготовки проекта планировки территории	Распоряжение Москомархитектуры N 236 от 24 апреля 2018 г. "О подготовке проекта планировки территории линейного объекта - реконструкция BJI 220 кВ "Куркино- Герцево", "Западная-Куркино" и "Западная-Пенягино", расположенных по адресу: г. Москва, район Митино"
2	Планировочные показатели линейного объекта:
2.1	Протяженность трассы кабельных линий электропередачи	2,7 км
2.2	Закрытый переходный пункт	2 шт
3	Установление технических (охранных) зон подземных коммуникаций	Требуется
4	Изменения границ природных и озелененных территорий	Не требуются
5	Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей	Требуются (План "Межевание территории")
6	Вид работ	Реконструкция

2.4. Зоны планируемого размещения объектов капитального строительства

N на плане	Назначение зоны планируемого размещения	Наименование объекта	Характеристики объекта
N на плане	Назначение зоны планируемого размещения	Наименование объекта	Площадь, га	Протяженность, км
1	2	3	4	5
1	Зона планируемого размещения подземного сооружения	Линии электропередач "Куркино- Герцево", "Западная- Куркино" и "Западная- Пенягино"	3,64	2,7

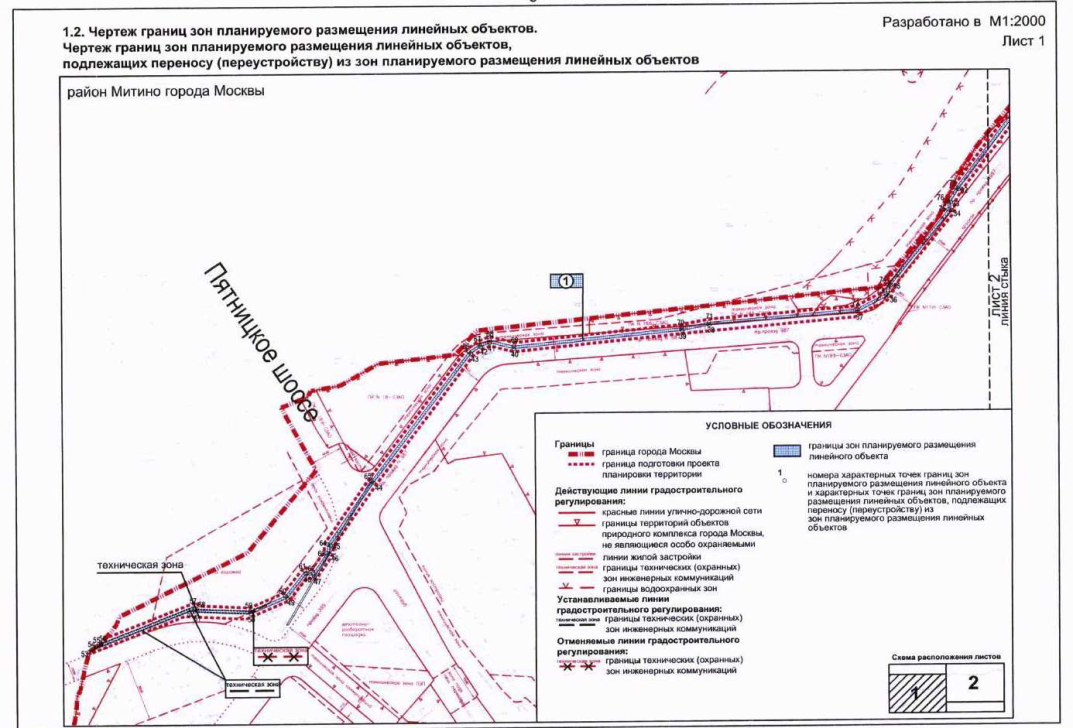

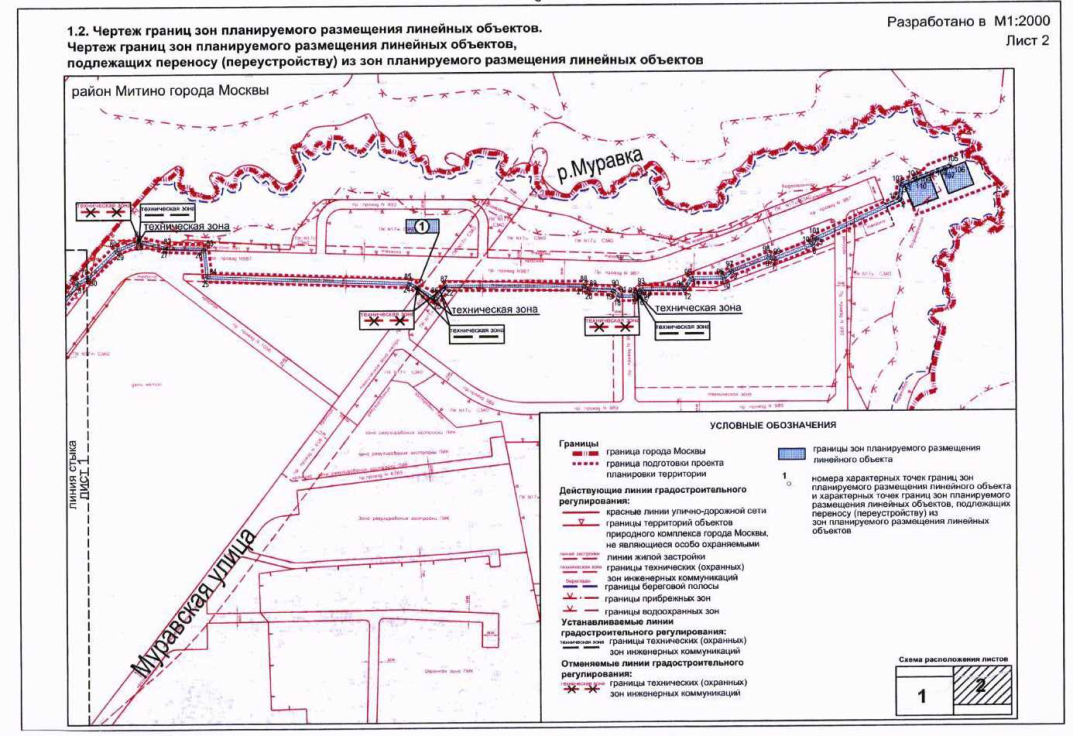

2.5. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, перечень координат границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов

N точки	Система координат МСК
	Координаты
	X	Y
1	2	3
1	22323.7	-7556.19
2	22323.85	-7556.25
3	22320.54	-7565.07
4	22301.68	-7567.1
5	22252.69	-7673.77
6	22245.48	-7678.35
7	22226.08	-7728.75
8	22229.94	-7734.36
9	22212.21	-7780.6
10	22203.65	-7790.21
11	22203.45	-7830.46
12	22189.82	-7839.97
13	22190.15	-7893.25
14	22188.32	-7895.09
15	22184.66	-7895.09
16	22181.27	-7898.53
17	22181.64	-7898.53
18	22181.65	-7923.66
19	22189.24	-7929.99
20	22190.12	-7961.57
21	22195.07	-7966.81
22	22195.7	-8140.0
23	22178.81	-8152.56
24	22199.55	-8187.24
25	22208.99	-8442.16
26	22244.51	-8445.97
27	22246.09	-8493.62
28	22254.9	-8526.17
29	22243.56	-8554.07
30	22209.04	-8590.17
31	22202.62	-8602.96
32	22095.07	-8682.9
33	22078.74	-8692.88
34	22068.32	-8691.82
35	21974.45	-8768.76
36	21961.4	-8771.8
37	21941.91	-8810.15
38	21926.57	-8996.7
39	21920.19	-9031.26
40	21898.96	-9242.96
41	21906.59	-9273.03
42	21901.66	-9284.32
43	21893.41	-9296.57
44	21732.66	-9420.32
45	21654.24	-9474.97
46	21643.43	-9476.2
47	21615.3	-9495.58
48	21618.24	-9506.09
49	21588.03	-9530.08
50	21568.65	-9575.79
51	21571.59	-9645.34
52	21574.72	-9647.32
53	21523.62	-9777.8
54	21528.54	-9770.17
55	21531.94	-9765.21
56	21532.33	-9764.89
57	21578.91	-9645.94
58	21574.91	-9643.42
59	21572.08	-9576.41
60	21590.82	-9532.21
61	21622.12	-9507.35
62	21619.23	-9497.0
63	21644.66	-9479.49
64	21655.48	-9478.25
65	21734.67	-9423.06
66	21895.93	-9298.93
67	21904.66	-9285.96
68	21910.18	-9273.32
69	21902.4	-9242.7
70	21923.55	-9031.73
71	21929.94	-8997.15
72	21945.24	-8811.09
73	21963.72	-8774.75
74	21975.99	-8771.89
75	22069.38	-8695.35
76	22079.53	-8696.38
77	22096.97	-8685.72
78	22205.3	-8605.21
79	22211.85	-8592.15
80	22246.47	-8555.95
81	22258.48	-8526.39
82	22249.47	-8493.12
83	22247.81	-8442.9
84	22212.28	-8439.1
85	22202.91	-8186.24
86	22183.31	-8153.46
87	22199.11	-8141.7
88	22198.46	-7965.46
89	22193.49	-7960.18
90	22192.59	-7928.36
91	22185.05	-7922.07
92	22185.04	-7903.95
93	22194.06	-7894.84
94	22193.73	-7842.0
95	22207.34	-7832.51
96	22207.54	-7791.7
97	22215.6	-7782.67
98	22234.31	-7733.84
99	22230.46	-7728.23
100	22248.66	-7680.95
101	22255.75	-7676.44
102	22304.3	-7570.74
103	22323.34	-7568.69
104	22330.16	-7550.55
105	22346.82	-7506.24
106	22343.02	-7504.81
107	22340.36	-7511.89
108	22341.82	-7512.44
109	22328.18	-7548.73
110	22326.72	-7548.18
