Постановление Правительства Москвы от 05.04.2022 N 534-ПП "Об утверждении проекта планировки территории линейного объекта -кабельный коллектор от ПС "Семеновская" 1-й и 3-й пусковой комплекс"
ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
5 апреля 2022 г. N 534-ПП
Об утверждении проекта планировки территории линейного объекта - кабельный коллектор от ПС "Семеновская" 1-й и 3-й пусковой комплекс
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании документации по планировке территории, предусматривающей размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - кабельный коллектор от ПС "Семеновская" 1-й и 3-й пусковой комплекс (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Бочкарева А.Ю.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы
от 5 апреля 2022 г. N 534-ПП
Проект планировки территории линейного объекта - кабельный коллектор от ПС "Семеновская" 1-й и 3-й пусковой комплекс

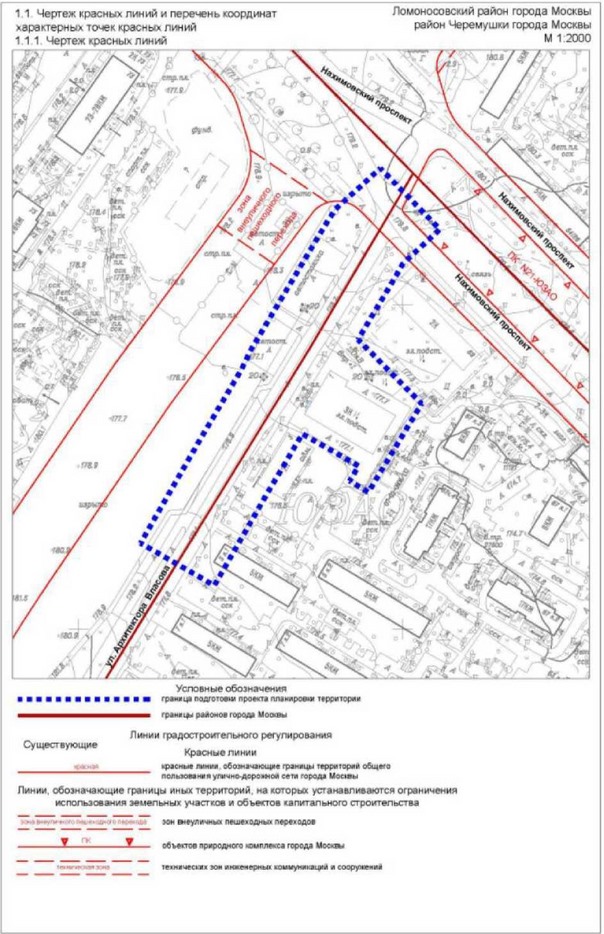

1. Графическая часть
1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых и отменяемых красных линий.
2. Положение о размещении линейных объектов
2.1. Наименование, основные характеристики (категория, протяженность, проектная мощность, пропускная способность, грузонапряженность, интенсивность движения) и назначение планируемых для размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
Проект планировки территории линейного объекта - кабельный коллектор от ПС "Семеновская" 1-й и 3-й пусковой комплекс подготовлен на основании распоряжения Москомархитектуры от 28 июля 2021 г. N 1279 "О подготовке проекта планировки территории линейного объекта - кабельный коллектор от ПС "Семеновская" 1-й и 3-й пусковой комплекс".
Площадь территории в границах подготовки проекта планировки составляет 1,76 га.
Проектом предусматривается строительство/реконструкция кабельного коллектора, предназначенного для прокладки в нем кабельных линий от электроподстанции "Семеновская" для электроснабжения объектов, расположенных в Юго-Западном административном округе города Москвы.
Трасса кабельного коллектора начинается от электроподстанции "Семеновская" и проходит по двум направлениям:
- по улице Архитектора Власова до пересечения Нахимовского проспекта и улицы Архитектора Власова вблизи здания по адресу: Нахимовский проспект, дом 69;
- по улице Архитектора Власова до жилого дома по адресу: ул. Архитектора Власова, дом 5, корпус 1.
Трасса коллектора проходит в основном по территории зон с особыми условиями использования территорий - охранная зона ВЛ 110 кВ Вернадская- Семеновская А и Б и охранная зона подстанции 110 кВ Семеновская N 397.
Границы проектируемой территории пересекают границы территории объекта природного комплекса N 21 Юго-Западного административного округа города Москвы "Бульвар по Нахимовскому проспекту". Изменение и установление границ объектов природного комплекса города Москвы проектными решениями не предусматриваются.
Протяженность кабельного коллектора - 274,3 м.
Снос объектов капитального строительства проектными решениями не предусматривается.
Основные характеристики и назначение планируемых для размещения линейных объектов
N | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание подготовки проекта планировки территории | 1. Закон города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы". 2. Постановление Правительства Москвы от 12 октября 2021 г. N 1591-ПП "Об Адресной инвестиционной программе города Москвы на 2021 - 2024 годы" (подпункт 2191). 3. Распоряжение Москомархитектуры от 28 июля 2021 г. N 1279 "О подготовке проекта планировки территории линейного объекта кабельный коллектор от ПС "Семеновская" 1-й и 3-й пусковой комплекс" |
2 | Перечень проектов, выполненных на прилегающую территорию | Постановление Правительства Москвы от 27 июля 2020 г. N 1090-ПП "Об утверждении проекта планировки территории кварталов 20 - 21, 22 - 23 района Черемушки города Москвы" |
3 | Наименование линейного объекта | Кабельный коллектор от ПС "Семеновская" 1-й и 3-й пусковой комплекс |
4 | Вид работ | Строительство, реконструкция |
5 | Планировочные показатели линейных объектов: | |
5.1 | Протяженность кабельного коллектора | 274,3 м |
6 | Установление технических (охранных) зон подземных коммуникаций | Не требуется (Чертеж красных линий) |
7 | Изменение границ природных и озелененных территорий | Не требуется |
8 | Изменение границ зон охраны объектов культурного наследия | Не требуется |
9 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуются (Чертеж межевания территории) |
2.2. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федерального значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов
Территория подготовки проекта планировки расположена в районах Ломоносовский и Черемушки города Москвы.

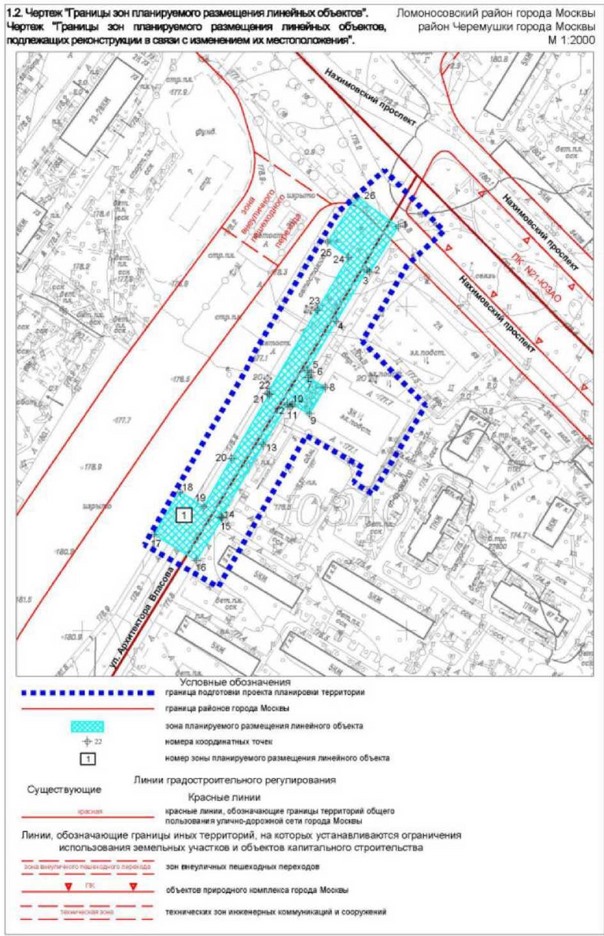

2.3. Перечень координат характерных точек границ зон планируемого размещения линейных объектов
| N точки | Координаты, м | N точки | Координаты, м | ||
X | Y | X | Y | ||
| 1 | 3594,60 | 1649,48 | 14 | 3485,43 | 1470,04 |
| 2 | 3577,05 | 1621,33 | 15 | 3486,24 | 1469,54 |
| 3 | 3575,29 | 1622,60 | 16 | 3470,21 | 1443,35 |
| 4 | 3556,39 | 1590,86 | 17 | 3444,02 | 1459,39 |
| 5 | 3538,53 | 1560,87 | 18 | 3460,06 | 1485,57 |
| 6 | 3540,95 | 1559,39 | 19 | 3474,76 | 1476,57 |
| 7 | 3539,02 | 1556,15 | 20 | 3491,95 | 1506,46 |
| 8 | 3549,67 | 1550,23 | 21 | 3515,23 | 1545,84 |
| 9 | 3539,97 | 1533,77 | 22 | 3514,01 | 1546,56 |
| 10 | 3529,34 | 1539,85 | 23 | 3544,73 | 1597,82 |
| 11 | 3528,33 | 1538,08 | 24 | 3564,25 | 1630,56 |
| 12 | 3526,00 | 1539,46 | 25 | 3551,15 | 1640,00 |
| 13 | 3511,50 | 1514,78 | 26 | 3569,21 | 1667,78 |
2.4. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
Реконструкция линейных объектов проектом планировки территории не предусматривается, перечень координат характерных точек границ зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения, не приводится.
2.5. Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов, в границах зон их планируемого размещения
Размещение наземных объектов капитального строительства проектом планировки территории не предусматривается.
2.6. Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов
Трасса линейного объекта и наземные части коллектора (вентиляционные шахты) расположены в непосредственной близости от существующих капитальных объектов. В местах значительного приближения к существующим капитальным объектам на последующей стадии проектирования требуется предусмотреть мероприятия по сокращению охранной зоны коллектора и, кроме того, предусмотреть технические и инженерные мероприятия по обеспечению сохранности указанного коллектора.
2.7. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов
Согласно выписке из Государственного реестра недвижимого культурного наследия в районе подготовки проекта планировки объекты культурного наследия отсутствуют.
Границы проектируемой территории пересекают границы территории объекта природного комплекса N 21 Юго-Западного административного округа города Москвы "Бульвар по Нахимовскому проспекту".
Проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории будет осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
2.8. Мероприятия по охране окружающей среды
Проведенный анализ современного и прогнозируемого состояния окружающей среды показал, что решения проекта планировки по строительству/реконструкции коллектора не окажут негативного влияния на атмосферный воздух и существующее озеленение рассматриваемой территории. Дополнительных мероприятий по охране атмосферного воздуха разрабатывать не требуется.
На период проведения работ по строительству/реконструкции коллектора предусматриваются организационные и технические мероприятия, направленные на уменьшение неблагоприятного влияния шума на селитебную зону от работающей строительной техники:
- проведение работ в дневное время с использованием минимально необходимого количества машин и механизмов;
- наиболее интенсивную по шуму технику располагать на максимально возможном удалении от жилых домов, школ, дошкольных учреждений, больниц, поликлиник, детских площадок, открытых спортивных площадок, зон отдыха;
- экранирование компрессора шумозащитным экраном.
В соответствии с решениями проекта планировки по строительству/реконструкции коллектора акустический режим на проектируемой территории останется на существующем уровне. Дополнительных мероприятий по защите от шума разрабатывать не требуется.
2.9. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе по обеспечению пожарной безопасности и гражданской обороны
Мероприятия по обеспечению гражданской обороны, установка электросирен оповещения, размещение защитных сооружений гражданской обороны проектом планировки территории не предусматриваются.
2.10. Перечень зон планируемого размещения линейных объектов и линейных объектов, подлежащих реконструкции в связи с изменением их местоположения, к чертежу "Границы зон планируемого размещения линейных объектов" и к чертежу "Границы зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения"
| N п/п | N на чертеже | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
| Площадь, га | Протяженность, м | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 1 | Зона планируемого размещения линейного объекта | Кабельный коллектор от ПС "Семеновская" 1-й и 3-й пусковой комплекс | 1,76 | 274,3 |
2.11. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Мероприятия по реализации проекта планировки территории осуществляются в один этап.
Для реализации планировочных решений требуется выполнение следующих мероприятий:
- сохранение и обеспечение эксплуатационной надежности существующих подземных коммуникаций, попадающих в зону проведения работ, с установлением границ охранных зон либо переустройство таких коммуникаций (выполнятся при необходимости);
- строительство/реконструкция кабельного коллектора;
- благоустройство нарушенной территории.
3. Проект межевания территории

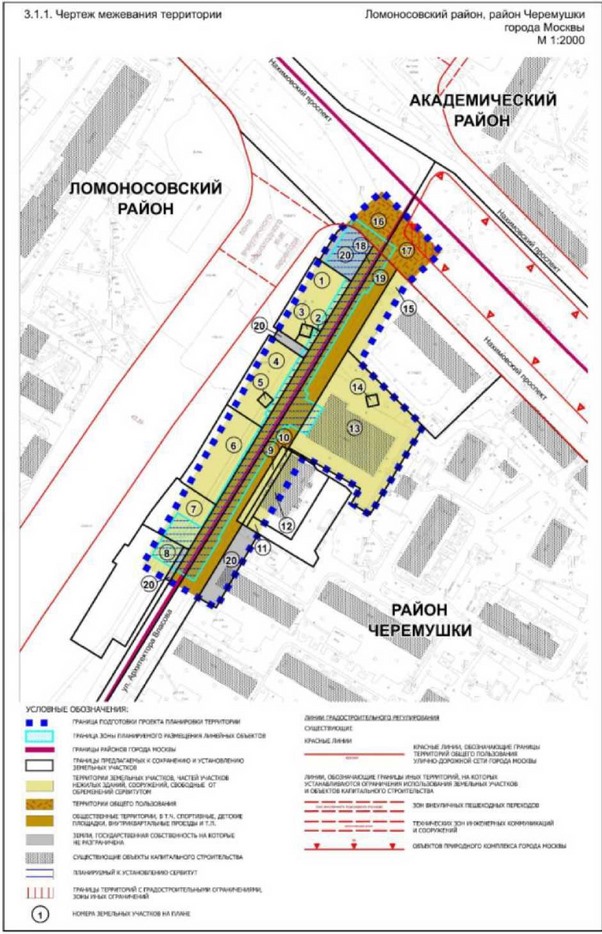

3.1. Графическая часть
3.2. Пояснительная записка
3.2.1. Перечень образуемых земельных участков
Образование земельных участков проектом межевания территории не предусматривается.
3.2.2. Перечень координат характерных точек образуемых земельных участков
Перечень координат характерных точек образуемых земельных участков не приводится в связи с отсутствием образуемых земельных участков.
3.2.3. Сведения о границах территории, применительно к которой осуществляется подготовка проекта межевания
| N точки | Координаты, м | N точки | Координаты, м | ||
X | Y | X | Y | ||
| 1 | 3528,73 | 1504,64 | 11 | 3622,86 | 1646,74 |
| 2 | 3514,67 | 1480,81 | 12 | 3600,22 | 1625,60 |
| 3 | 3483,74 | 1426,91 | 13 | 3597,99 | 1621,63 |
| 4 | 3438,19 | 1453,05 | 14 | 3572,43 | 1578,71 |
| 5 | 3474,67 | 1516,54 | 15 | 3611,66 | 1539,04 |
| 6 | 3500,07 | 1559,48 | 16 | 3578,80 | 1484,48 |
| 7 | 3506,64 | 1572,87 | 17 | 3567,29 | 1491,42 |
| 8 | 3552,02 | 1649,10 | 18 | 3572,76 | 1500,63 |
| 9 | 3558,45 | 1659,11 | 19 | 3538,05 | 1520,49 |
| 10 | 3586,18 | 1684,34 | |||
3.2.4. Вид разрешенного использования образуемых земельных участков, предназначенных для размещения линейных объектов и объектов капитального строительства, проектируемых в составе линейного объекта, а также существующих земельных участков, занятых линейными объектами и объектами капитального строительства, входящими в состав линейных объектов, в соответствии с проектом планировки территории
| Назначение территории | N участка на чертеже | Кадастровый номер земельного участка (при наличии), адресные ориентиры | Коды видов разрешенного использования земельных участков | Площадь земельного участка (га) | Вид ограничения использования земельного участка, площадь (га) | Примечание |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Территория земельных участков, частей земельных участков нежилых зданий, сооружений, наземных частей и сооружений линейных объектов, в том числе технологических и технических устройств сети газораспределения и газоснабжения | 1 | Часть земельного участка с кадастровым номером 77:06:0003008:6453 город Москва, Нахимовский проспект, напротив владения 69 | Ф1 | 0,1023 | Ограничение использования подземного пространства в связи с размещением линейного объекта - 0,0123; планируемый к установлению сервитут - 0,0123 | |
| 2 | 77:06:0003008:6452 город Москва, Нахимовский проспект, напротив владения 69 | Ф1 | 0,0093 | Ограничение использования подземного пространства в связи с размещением линейного объекта - 0,0041; планируемый к установлению сервитут - 0,0041 | ||
| 3 | 77:06:0003008:37 город Москва, Нахимовский проспект, напротив владения 69 | Ф1 | 0,0045 | - | ||
| 4 | Часть земельного участка с кадастровым номером 77:06:0003008:90 город Москва, улица Архитектора Власова, напротив владения 1 | Ф1 | 0,1074 | Ограничение использования подземного пространства в связи с размещением линейного объекта - 0,0136; планируемый к установлению сервитут - 0,0136 | ||
| 5 | 77:06:0003008:36 город Москва, улица Архитектора Власова, напротив владения 1 | Ф1 | 0,0047 | - | ||
| 6 | Часть земельного участка с кадастровым номером 77:06:0003008:89 город Москва, улица Архитектора Власова, напротив владения 3 | Ф1 | 0,1185 | Ограничение использования подземного пространства в связи с размещением линейного объекта - 0,0073; планируемый к установлению сервитут - 0,0073 | ||
| 7 | Часть земельного участка с кадастровым номером 77:06:0003008:92 город Москва, улица Архитектора Власова, вблизи владения 3 | Ф1 | 0,0681 | Ограничение использования подземного пространства в связи с размещением линейного объекта - 0,0301; планируемый к установлению сервитут - 0,0301 | ||
| 8 | Часть земельного участка с кадастровым номером 77:06:0003008:93 город Москва, улица Архитектора Власова. рядом с домом 5, корпус 1 | Ф1 | 0,0369 | Ограничение использования подземного пространства в связи с размещением линейного объекта - 0,0206; планируемый к установлению сервитут - 0,0206 | ||
| 9 | 77:06:0003009:116 г. Москва, улица Архитектора Власова, владение 3 | Ф1 | 0,0215 | - | ||
| Территория земельных участков, частей земельных участков нежилых зданий, сооружений, наземных частей и сооружений линейных объектов, в том числе технологических и технических устройств сети газораспределения и газоснабжения | 10 | 77:06:0003009:118 город Москва, улица Архитектора Власова, владение 3 | Ф1 | 0,0164 | - | |
| 11 | Часть земельного участка с кадастровым номером 77:06:0003009:40 город Москва, улица Архитектора Власова, владение 3 | Ф1 | 0,0063 | - | ||
| 12 | Часть земельного участка с кадастровым номером 77:06:0003009:39 город Москва, улица Архитектора Власова, владение 3 | Ф1 | 0,0380 | - | ||
| 13 | 77:06:0003009:125 город Москва, улица Архитектора Власова, владение 1 | Ф1 | 0,4056 | Ограничение использования подземного пространства в связи с размещением линейного объекта - 0,0105; планируемый к установлению сервитут - 0,0105 | ||
| 14 | 77:06:0003009:58 город Москва, улица Архитектора Власова, рядом с владением 1 | Ф1 | 0,0044 | - | ||
| 15 | Часть земельного участка с кадастровым номером 77:06:0003009:3 город Москва, Нахимовский проспект, владение 69 | Ф1 | 0,0578 | - | ||
Итого | 1,0017 | |||||
| Территории общего пользования | 16 | Часть земельного участка с кадастровым номером 77:06:0003008:70 город Москва, Нахимовский проспект, напротив владения 69 | 12.0.1, 7.2.2, 7.1.1, 7.1.2, 7.6 | 0,0661 | Ограничение использования подземного пространства в связи с размещением линейного объекта - 0,0155; улично-дорожная сеть - 0,0661 | |
| 17 | Часть земельного участка с кадастровым номером 77:06:0003009:104 город Москва, Нахимовский проспект, напротив владения 69 | 12.0.1, 7.1.1, 7.1.2, 7.6, 7.2.2 | 0,0781 | Объект природного комплекса - 0,0231; ограничение использования подземного пространства в связи с размещением линейного объекта - 0,0050; улично-дорожная сеть - 0,0781 | ||
Итого | 0,1442 | |||||
| Общественные территории | 18 | Часть земельного участка с кадастровым номером 77:06:0003008:76 город Москва, Нахимовский проспект, напротив владения 69 | Ф1 | 0,1696 | Ограничение использования подземного пространства в связи с размещением линейного объекта - 0,1648; планируемый к установлению сервитут - 0,1648 | |
| 19 | Часть земельного участка с кадастровым номером 77:06:0003009:102 город Москва, Нахимовский проспект, напротив владения 69 | Ф1 | 0,2931 | Ограничение использования подземного пространства в связи с размещением линейного объекта - 0,1188; планируемый к установлению сервитут - 0,1188 | ||
Итого | 0,4627 | |||||
| Земли, государственная собственность на которые не разграничена | 20 | Кадастровый номер отсутствует город Москва, улица Архитектора Власова, рядом с домом 5, корпус 1 | 2.6, 2.7, 2.7.1, 3.1.1, 5.1.3, 8.3, 12.0.1, 12.0.2; Ф1 | 0,1514 | - | |
Итого | 0,1514 | |||||
| Всего | 1,76 | |||||
______________________________
1 Земельные участки в границах территориальных зон сохраняемого землепользования, для которых в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости.
