ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
28 сентября 2021 г. N 1521-ПП
Об утверждении проекта планировки территории линейного объекта - строительство газопровода среднего давления вдоль проектируемого проезда 1778
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании документации по планировке территории, предусматривающей размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - строительство газопровода среднего давления вдоль проектируемого проезда 1778 (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Бочкарева А.Ю.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы
от 28 сентября 2021 г. N 1521-ПП
Проект планировки территории линейного объекта - строительство газопровода среднего давления вдоль проектируемого проезда 1778
1. Графическая часть

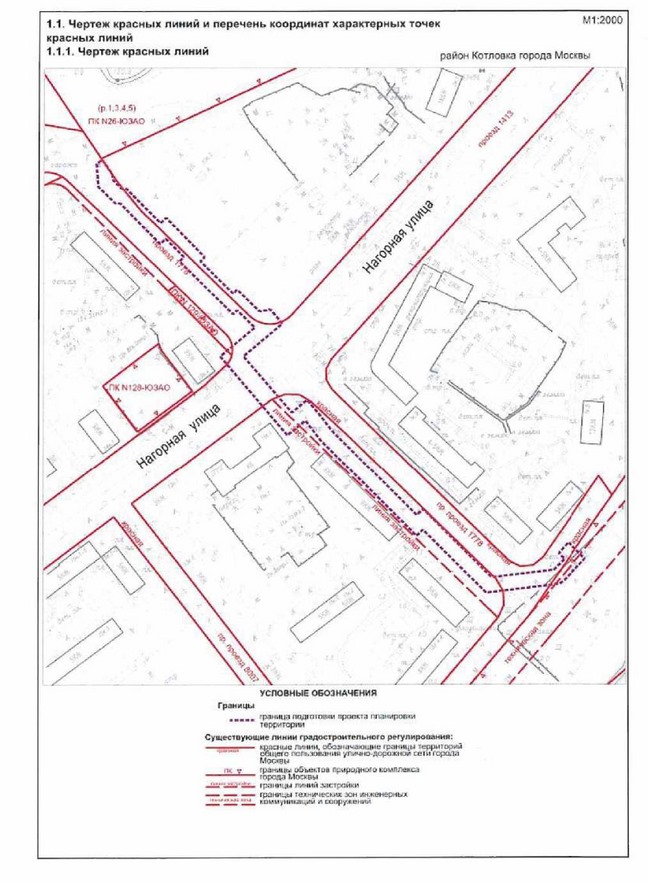

1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых, отменяемых красных линий.

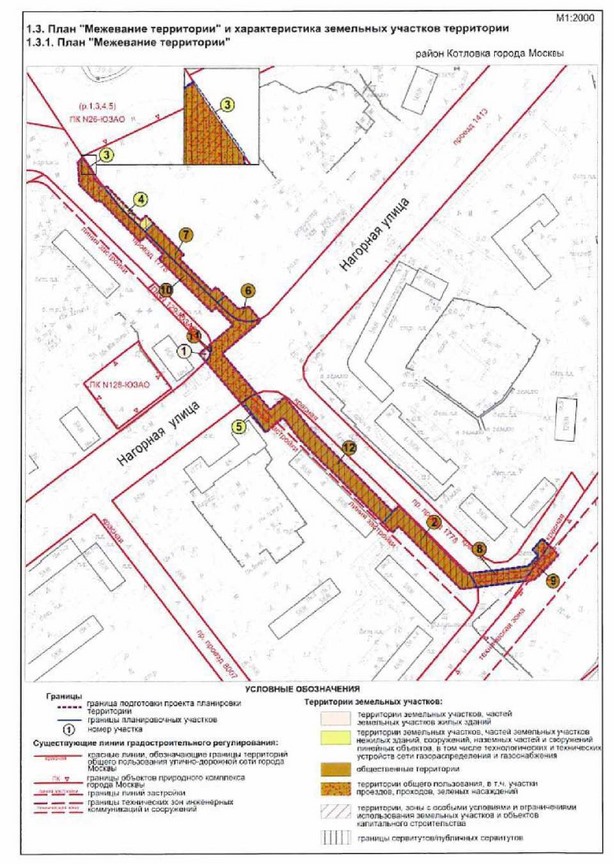

1.3.2. Характеристика земельных участков территории
к плану "Межевание территории"
Назначение территории | Номер участка на плане | Кадастровый номер земельного участка | Местоположение (адресные ориентиры) | Виды разрешенного использования земельных участков (в соответствии с постановлением Правительства Москвы от 28 марта 2017 г. N 120-ПП "Об утверждении правил землепользования и застройки города Москвы") | Площадь образуемого земельного участка, га | Вид ограничения на земельном участке, площадь, га | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Территории земельных участков, частей земельных участков жилых зданий | 1 | Кадастровый номер отсутствует | город Москва, Нагорная улица, владение 12 | Ф1 | 0,004 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,001; сервитут/публичный сервитут - 0,004; линия застройки - 0,004 | |
Итого | 0,004 | ||||||
Территории земельных участков, частей земельных участков нежилых зданий, сооружений, наземных частей и сооружений линейных объектов, в том числе технологических и технических устройств сети газораспределения и газоснабжения | 3 | 77:06:0002017:5005 | город Москва, Нагорная улица, владение 10, корпус 2 | Ф1 | 0.0002 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,0001; сервитут/публичный сервитут - 0,0002 | |
| 4 | 77:06:0002017:5005 | город Москва, Нагорная улица, владение 10, корпус 2 | 3.4.1 | 0,016 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,003; сервитут/публичный сервитут - 0,016 | ||
| 5 | 77:06:0002018:24 | город Москва, Нагорная улица, владение 11, корпус 1 | 3.5.2 | 0,002 | Линия застройки - 0,002 | ||
Итого | 0,0182 | ||||||
Территории общего пользования, в т.ч. участки проездов, проходов, зеленых насаждений | 8 | Кадастровый номер отсутствует | город Москва, Нагорная улица, владение 11 | 12.0.1, 12.0.2 | 0,048 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,017; сервитут/публичный сервитут - 0,048; красные линии улично-дорожной сети - 0,048 | |
9 | Кадастровый номер отсутствует | город Москва, Нагорная улица, владение 11 | Ф1 | 0.019 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,008; сервитут/публичный сервитут - 0,019; границы объектов природного комплекса г. Москвы - 0,019; | ||
10 | 77:06:0002017:87 77:06:0002018:55 | город Москва, Нагорная улица, проезд 1778 | 12.0,1, 12.0.2, Ф1 | 0,1778 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,029; сервитут/публичный сервитут - 0,179; красные линии улично-дорожной сети - 0,179 | 77:06:0002017:87 - 0,055 га; 77:06:0002018:55 -0,024 га | |
11 | Кадастровый номер отсутствует | город Москва, Нагорная улица, владение 12 | Ф1 | 0,001 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,0001; сервитут/публичный сервитут - 0,001; границы объектов природного комплекса г. Москвы - 0,001 | ||
Итого | 0,2458 | ||||||
Общественные территории | 2 | Кадастровый номер отсутствует | город Москва, Нагорная улица, владение 11 | 5.1.3,12.0.1, 12.0.2 | 0,080 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,032; сервитут/публичный сервитут - 0,080 | |
6 | 77:06:0002017:87 | город Москва, Нагорная улица | Ф1 | 0,021 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,011; сервитут/публичный сервитут - 0,021 | ||
7 | Кадастровый номер отсутствует | город Москва, Нагорная улица, владение 6 | Озелененная территория, проезды, проходы | 0,039 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,014; сервитут/публичный сервитут - 0.039 | ||
12 | 77:06:0002018:55 | город Москва, Нагорная улица | Ф1 | 0,142 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,058; сервитут/публичный сервитут - 0,142; линия застройки - 0,015 | 77:06:0002018:55 - 0,003 га | |
Итого | 0,282 | ||||||
Всего | 0,55 | ||||||
______________________________
1 Земельные участки в границах территориальных зон сохраняемого землепользования, для которых в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости.
2. Положение о размещении линейных объектов
2.1. Наименование, основные характеристики (категория, протяженность, проектная мощность, пропускная способность, грузонапряженность, интенсивность движения) и назначение планируемых для размещения линейных объектов
Проект планировки территории линейного объекта - строительство газопровода среднего давления вдоль проектируемого проезда 1778 подготовлен в соответствии с распоряжением Москомархитектуры от 7 мая 2020 г. N 614 "О подготовке проекта планировки территории линейного объекта - строительство газопровода среднего давления вдоль пр. 1778 для подключения котельной по адресу: ул. Нагорная, вл. 10, корп. 2А".
Территория подготовки проекта планировки территории линейного объекта расположена в границах района Котловка Юго-Западного административного округа города Москвы.
Площадь проектируемой территории составляет 0,55 га.
Проектом планировки территории предусматривается строительство газопровода среднего давления Р
0,3 МПа диаметром 110 мм, общей протяженностью 550 м.
Проектируемый газопровод среднего давления Р
0,3 МПа трассируется от дома N 7 корпус 4 по Нагорной улице (от места врезки в существующий газопровод среднего давления диаметром 200 мм) вдоль проектируемого проезда 1778 до границ земельного участка по адресу: Нагорная улица, владение 4А.
Проектируемый газопровод среднего давления частично трассируется по территории объектов природного комплекса Юго-Западного административного округа города Москвы N 27 "Долина р.Котловки от ул.Ремизова до устья р.Коршунихи" и N 129 "Озелененная территория общего пользования по адресу: Нагорная ул., д. 12, корп.1".
Изменение и установление границ объектов природного комплекса города Москвы не предусматриваются.
Реализация проектных решений потребует введения ограничений по использованию участков землепользователей, в границах которых проходит газопровод среднего давления, в том числе установления обременения использования подземного пространства.
Снос объектов и изъятие земельных участков проектными решениями не предусматриваются.
Основные технико-экономические показатели, оценка эффективности мероприятий
N п/п | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание подготовки проекта планировки территории | 1. Закон города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы". 2. Распоряжение Москомархитектуры от 7 мая 2020 г. N 614 "О подготовке проекта планировки территории линейного объекта - строительство газопровода среднего давления вдоль пр. 1778 для подключения котельной по адресу: ул. Нагорная, вл. 10, корп. 2А" |
2 | Перечень проектов планировки территории, выполненных на прилегающую территорию | Проект планировки микрорайона 69 района Котловка города Москвы, утвержденный постановлением Правительства Москвы от 13 октября 2009 г. N 1101-ПП. Проект планировки территории микрорайонов 67, 68, кварталов 103, 104, 105, 106 района Котловка города Москвы, утвержденный постановлением Правительства Москвы от 24 августа 2020 г. N 1349-ПП |
3 | Вид работ | Строительство |
4 | Планировочные показатели линейного объекта: | |
4.1 | Общая протяженность трассы газопровода среднего давления Р  0,3 МПа диаметром 110 мм | 550 м |
5 | Установление охранных зон подземных коммуникаций | Не требуется ("Чертеж красных линий") |
6 | Изменение границ природных и озелененных территорий | Не требуется |
7 | Изменение границ особо охраняемой природной территории | Не требуется |
8 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуются (план "Межевание территории") |
2.2. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федерального значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов
Зона планируемого размещения линейного объекта расположена в границах района Котловка Юго-Западного административного округа города Москвы.
2.3. Перечень координат характерных точек границ зон планируемого размещения линейных объектов и границ зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
| N точки | Система координат, используемая для ведения Единого государственного реестра недвижимости | |
Координаты | ||
X | Y | |
| 1 | 2 | 3 |
| 1 | 1692.52 | 6838.69 |
| 2 | 1682.68 | 6845.62 |
| 3 | 1679.07 | 6845.86 |
| 4 | 1672.96 | 6851.9 |
| 5 | 1672.94 | 6855.19 |
| 6 | 1649.48 | 6878.05 |
| 7 | 1653.12 | 6881.78 |
| 8 | 1626.44 | 6907.76 |
| 9 | 1623.59 | 6904.93 |
| 10 | 1601.62 | 6927.02 |
| 11 | 1604.35 | 6929.75 |
| 12 | 1589.43 | 6944.83 |
| 13 | 1590.75 | 6952.24 |
| 14 | 1581.15 | 6960.33 |
| 15 | 1558.93 | 6933.98 |
| 16 | 1520.61 | 6966.74 |
| 17 | 1529.19 | 6976.79 |
| 18 | 1519.97 | 6984.56 |
| 19 | 1507.67 | 6993.94 |
| 20 | 1450.15 | 7050.68 |
| 21 | 1454.3 | 7054.9 |
| 22 | 1407.59 | 7101.01 |
| 23 | 1412.63 | 7142.86 |
| 24 | 1413.14 | 7143.53 |
| 25 | 1420.0 | 7150.17 |
| 26 | 1423.81 | 7146.21 |
| 27 | 1431.25 | 7152.72 |
| 28 | 1427.88 | 7156.4 |
| 29 | 1420.25 | 7164.33 |
| 30 | 1405.61 | 7150.16 |
| 31 | 1403.02 | 7146.71 |
| 32 | 1397.08 | 7097.34 |
| 33 | 1440.17 | 7054.8 |
| 34 | 1436.01 | 7050.58 |
| 35 | 1501.1 | 6986.37 |
| 36 | 1513.72 | 6976.76 |
| 37 | 1515.09 | 6975.6 |
| 38 | 1505.37 | 6964.06 |
| 39 | 1523.58 | 6950.2 |
| 40 | 1522.52 | 6948.81 |
| 41 | 1558.84 | 6918.36 |
| 42 | 1578.49 | 6941.67 |
| 43 | 1590.25 | 6929.78 |
| 44 | 1587.5 | 6927.04 |
| 45 | 1623.55 | 6890.79 |
| 46 | 1626.51 | 6893.73 |
| 47 | 1638.98 | 6881.59 |
| 48 | 1635.34 | 6877.86 |
| 49 | 1662.96 | 6850.96 |
| 50 | 1662.98 | 6847.71 |
| 51 | 1674.06 | 6836.24 |
| 52 | 1689.87 | 6834.94 |
2.4. Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов, в границах зон их планируемого размещения
Учитывая глубину заложения инженерных коммуникаций и подземный способ их размещения, предельные параметры разрешенного строительства, реконструкции объектов капитального строительства в границах проекта планировки территории не устанавливаются.
2.5. Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов
Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с утвержденной ранее документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов должны быть предусмотрены на следующих стадиях проектирования.
2.6. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов
При разработке проектной документации на производство работ в границах территорий объектов культурного наследия, а также на земельных участках, непосредственно прилегающих к земельным участкам в границах территорий объектов культурного наследия, необходимо предусмотреть разработку раздела об обеспечении сохранности объектов культурного наследия, а также соблюдение требований законодательства в области государственной охраны объектов культурного наследия.
В целях обеспечения мероприятий по охране объектов археологического наследия проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на территории проектирования должны осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
2.7. Мероприятия по охране окружающей среды
После окончания работ по размещению линейного объекта должно быть выполнено благоустройство территории в границах зоны ведения строительных работ.
2.8. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе по обеспечению пожарной безопасности и гражданской обороны
Мероприятия по обеспечению гражданской обороны, установка электросирен оповещения, размещение защитных сооружений гражданской обороны проектом планировки территории не предусматриваются.

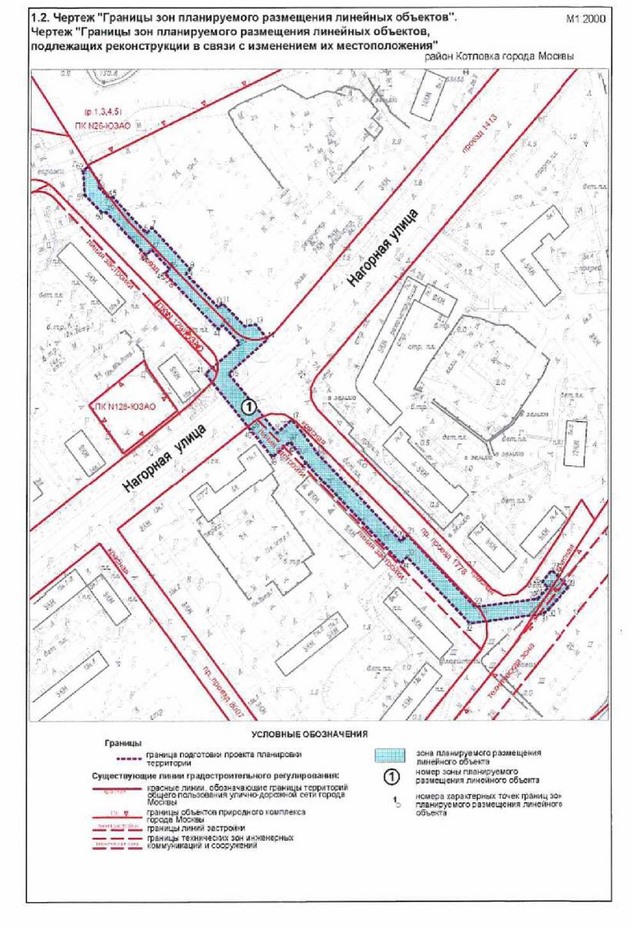

2.9. Перечень зон планируемого размещения объектов капитального строительства к чертежу "Границы зон планируемого размещения линейных объектов", чертежу "Границы зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения"
N на плане | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
Площадь, га | Протяженность, км | |||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Зона планируемого размещения линейного объекта | Газопровод среднего давления | 0,55 | 0,55 |
2.10. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Для реализации планировочных решений требуется выполнение следующих мероприятий:
1) инженерная подготовка территории строительной площадки;
2) сохранение существующих подземных коммуникаций, в том числе:
- кабельных линий напряжением 0,4 - 20 кВ;
- устройств наружного освещения;
- водопроводных сетей Д=300-400-1400 мм;
- канализационных сетей Д-150-189-200-300-1000-1800 мм;
- сетей теплоснабжения 2Ду 150, 2Ду 200;
3) строительство газопровода среднего давления;
4) благоустройство территории.
Размещение наземных объектов капитального строительства проектом планировки территории не предусматривается.
Реализация проекта планировки территории предусматривается в один этап.
