ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
17 августа 2021 г. N 1278-ПП
Об утверждении проекта планировки территории линейного объекта - реконструкция газопровода среднего давления по адресу: Якиманская набережная, дом 2, корпус 1 (Голутвинский дюкер)
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании документации по планировке территории, предусматривающей размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - реконструкция газопровода среднего давления по адресу: Якиманская набережная, дом 2, корпус 1 (Голутвинский дюкер) (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Бочкарева А.Ю.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы
от 17 августа 2021 г. N 1278-ПП
Проект планировки территории линейного объекта - реконструкция газопровода среднего давления по адресу: Якиманская набережная, дом 2, корпус 1 (Голутвинский дюкер)
1. Графическая часть

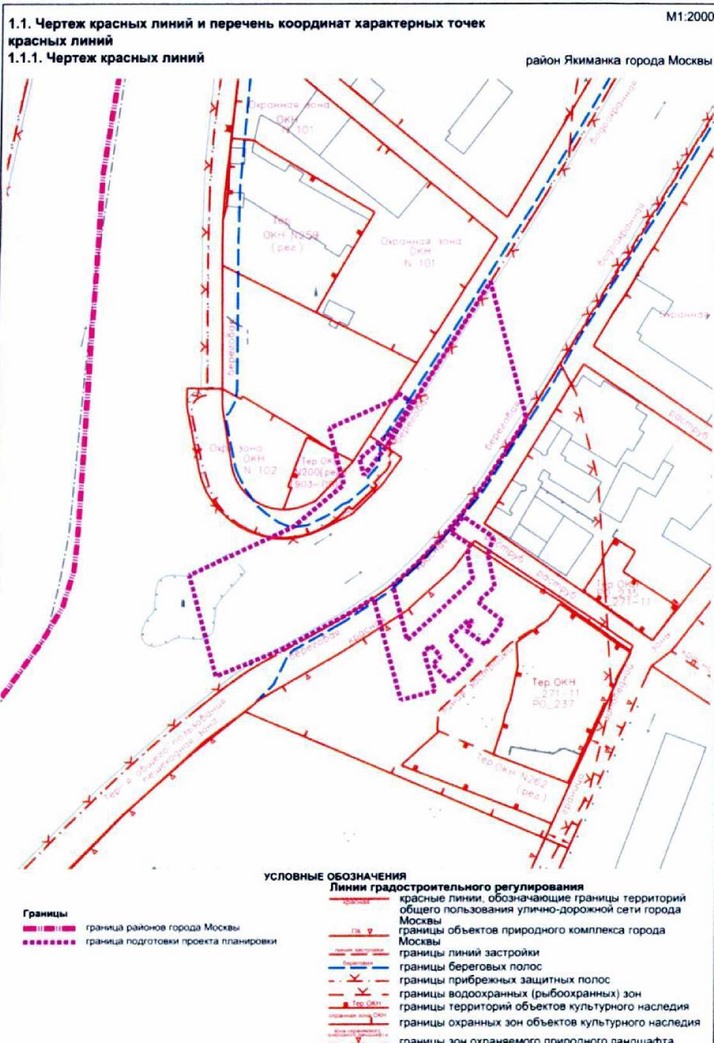

1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых и отменяемых красных линий.
1.3.2. Характеристика земельных участков территории к плану "Межевание территории"
Назначение территории | Номер участка на плане | Кадастровый номер земельного участка | Местоположение (адресные ориентиры) | Коды видов разрешенного использования земельных участков1 | Площадь образуемого земельного участка, га | Вид ограничения на земельном участке, площадь, га | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Территория земельных участков, частей земельных участков нежилых зданий, сооружений, наземных частей и сооружений линейных объектов, в том числе технологических и технических устройств сети газораспределения и газоснабжения | 1 | 77:01:0002020:1003 | Город Москва, Берсеневская набережная, владение 6 | 2.0, 4.1, 4.2, 4.3, 4 4, 4.5, 4.6, 4.8.1, 4.8.2, 4.9, 4.10 | 0,048 | Обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,048; предлагаемый к установлению сервитут/публичный сервитут - 0,048; заповедная территория - 0,048; территория с утвержденным режимом - 0,048; зона охраняемого природного ландшафта - 0,048; зона охраняемого культурного слоя - 0,048; зона регулирования застройки и хозяйственной деятельности - 0,048; зона строгого регулирования застройки - 0,048; территория объекта культурного наследия (объекта археологии) - 0,048; водоохранная (рыбоохранная) зона - 0,048 | |
2
| 77:01:0002020:1004
| Город Москва, Берсеневская набережная, владение 6
| 2.0, 3.2.4 | 0,004 | Обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,004; предлагаемый к установлению сервитут/публичный сервитут - 0,004; территория объекта культурного наследия - 0,004; заповедная территория - 0,004; территория с утвержденным режимом - 0,004; зона охраняемого природного ландшафта - 0,004; зона охраняемого культурного слоя - 0,004; охранная зона объектов культурного наследия - 0,004; территория объекта культурного наследия (объекта археологии) - 0,004; зона регулирования застройки и хозяйственной деятельности - 0,004; зона строгого регулирования застройки - 0,004; водоохранная (рыбоохранная) зона - 0,004 | | |
5 | 77:01 0002001:1 | Город Москва, улица Крымский Вал, владение 2 | 3.2.2, 3.6.1, 12.0.2, 4.8.1, 4.8.2, 3.1.1 | 0,215 | Обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,215; предлагаемый к установлению сервитут/публичный сервитут - 0,215; заповедная территория - 0,215; зона охраняемого природного ландшафта - 0,215; зона охраняемого культурного слоя - 0,215; охранная зона объектов культурного наследия - 0,215; территория объекта культурного наследия (объекта археологии) - 0,215; зона регулирования застройки и хозяйственной деятельности - 0,215; зона строгого регулирования застройки - 0,215; водоохранная (рыбоохранная) зона - 0,215; объект природного комплекса - 0,215 | ||
Итого | 0,267 | ||||||
Территории общего пользования | 4* | 77:01:0002001:31 77:01:0002001:1 | Город Москва, Крымская набережная | Ф2 | 0,020 | Обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,020; предлагаемый к установлению сервитут/публичный сервитут - 0,020; красные линии улично-дорожной сети - 0,020; заповедная территория - 0,020; зона охраняемого природного ландшафта - 0,020; зона охраняемого культурного слоя - 0,020; территория объекта культурного наследия (объекта археологии) - 0,020; зона регулирования застройки и хозяйственной деятельности - 0,020, зона строгого регулирования застройки - 0,020; водоохранная (рыбоохранная) зона - 0,020; береговая полоса - 0,003 | |
6*
| 77:01:0002015:100 77:01:0002015:101 77:01:0002001:31
| Город Москва, Якиманская набережная | Ф2 | 0,024 | Обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,024; предлагаемый к установлению сервитут/публичный сервитут - 0,024; красные линии улично-дорожной сети - 0,024; заповедная территория - 0,024; зона охраняемого природного ландшафта - 0,024; зона охраняемого культурного слоя - 0,024; охранная зона объектов культурного наследия - 0,007; территория объекта культурного наследия (объекта археологии) - 0,024; зона регулирования застройки и хозяйственной деятельности - 0,024; зона строгого регулирования застройки - 0,024; водоохранная (рыбоохранная) зона - 0,024; объект природного комплекса - 0,003 | | |
7 | 77:01:0002020:28 | Город Москва, Болотная набережная | Ф2 | 0,114 | Обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,054; предлагаемый к установлению сервитут/публичный сервитут - 0,054; красные линии улично-дорожной сети - 0,114; охранная зона объектов культурного наследия - 0,088; заповедная территория - 0,114; территория с утвержденным режимом - 0,088; зона охраняемого природного ландшафта - 0,114; зона охраняемого культурного слоя - 0,114; зона регулирования застройки и хозяйственной деятельности - 0,114; территория объекта культурного наследия (объекта археологии) - 0,114; зона строгого регулирования застройки - 0,114; береговая полоса - 0,040; водоохранная (рыбоохранная) зона - 0,114 | ||
| Итого | 0,158 | ||||||
Участок территории водного объекта
| 3 | 77:01:0002001:31 77:01:0002015:100 77:01:0002020:28
| Город Москва, Крымская набережная, Болотная набережная, | Н3 | 1,275 | Обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 1,275; | 77:01:0002020:28 - 0,050 га; 77:01:0002015:100 - 0,046 га; 77:01:0002001:31 - 0,065 га; неразграниченные территории - 1,114 га |
| Итого | 1,275 | ||||||
Всего | 1,7 | ||||||
______________________________
1 Описание кодов видов разрешенного использования земельных участков указано в постановлении Правительства Москвы от 28 марта 2017 г. N 120-ПП "Об утверждении правил землепользования и застройки города Москвы".
2 Земельные участки в границах территориальных зон сохраняемого землепользования, для которых в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости.
3 Территории, для которых градостроительный регламент не устанавливается.
* Согласно сведениям Единого государственного реестра недвижимости границы земельных участков с кадастровыми номерами 77:01:0002001:31 и 77:01:0002001:1197 пересекаются. Работы по образованию участка провести после устранения пересечения.
2. Положение о размещении линейных объектов
2.1. Наименование, основные характеристики (категория, протяженность, проектная мощность, пропускная способность, грузонапряженность, интенсивность движения) и назначение планируемых для размещения линейных объектов, а также линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
Проект планировки территории линейного объекта - реконструкция газопровода среднего давления по адресу: Якиманская набережная, дом 2, корпус 1 (Голутвинский дюкер) подготовлен в соответствии с распоряжением Москомархитектуры от 4 июня 2020 г. N 804 "О подготовке проекта планировки территории линейного объекта - реконструкция газопровода среднего давления по адресу: г.Москва, Якиманская набережная, д.2, к.1 (Голутвинский дюкер)" (редакция от 8 февраля 2021 г. N 173).
Территория разработки проекта планировки расположена в районе Якиманка города Москвы.
Площадь проектируемой территории составляет 1,70 га.
Проектом планировки территории линейного объекта предусматривается:
- реконструкция газопровода среднего давления путем прокладки газопровода диаметром 720 мм среднего давления (Р<0,3 МПа) под Водоотводным каналом взамен двух существующих газопроводов - дюкеров диаметром 400 мм;
- прокладка электрокабелей общей протяженностью 300 м.
Общая протяженность реконструируемого газопровода составляет 320 м.
Реконструкция газопровода среднего давления осуществляется от места врезки в существующий газопровод Д=600 мм в районе дома N 2, корпус 1 по Якиманской набережной. Газопровод прокладывается по территории парка искусств Музеон до дома N 14 по 1-му Голутвинскому переулку, где предусматривается закрытая прокладка через Водоотводной канал методом микротоннелирования с Крымской набережной в сторону Болотной набережной. Далее реконструируемый газопровод проходит по Болотной набережной до врезки в газопровод Д=600 мм среднего давления в районе дома N 3, строение 1 по Болотной набережной.
Границы подготовки проекта планировки территории реконструируемого газопровода среднего давления частично затрагивают территорию объекта природного комплекса N 2 Центрального административного округа города Москвы "Парк Искусств".
Изменение и установление границ особо охраняемых зеленых территорий города Москвы проектными решениями не предусматриваются.
В границах подготовки проекта планировки территории газопровода частично расположены:
- объект культурного наследия федерального значения "Культурный слой "Земляного города", (Скодрома), XVI - XVII вв. н.э.", достопримечательное место, границы которого утверждены Указом Президента Российской Федерации от 20 февраля 1995 г. N 176 "Об утверждении Перечня объектов исторического и культурного наследия федерального (общероссийского) значения";
- объект культурного наследия федерального значения "Территория культурного слоя "Садовнических слобод, XVI - XVII вв. н.э.", достопримечательное место, границы которого утверждены Указом Президента Российской Федерации от 20 февраля 1995 г. N 176 "Об утверждении Перечня объектов исторического и культурного наследия федерального (общероссийского) значения";
- территория объекта культурного наследия регионального значения "Московский речной яхт-клуб, 1893 г., 2-я пол. XX в., техник архитектуры К.Г.Трейман", границы которого утверждены постановлением Правительства Москвы от 5 октября 2010 г. N 903-ПП "Об утверждении границ территорий объектов культурного наследия (памятников истории и культуры), расположенных в пределах Центрального административного округа города Москвы";
- выявленный объект культурного наследия "Культурный слой в границах города Москвы XVIII в. (Камер-Коллежского вала) (достопримечательное место)", границы которого утверждены приказом Департамента культурного наследия города Москвы от 14 ноября 2017 г. N 885 "О включении выявленного объекта археологического наследия "Культурный слой в границах города Москвы XVIII в. (Камер-Коллежского вала) (достопримечательное место)" в перечень выявленных объектов культурного наследия города Москвы и об утверждении границ его территории";
- выявленный объект культурного наследия "Территория культурного слоя "Село Колычево" XV - XVII вв. н.э. (место древнего поселения с зоной культурного слоя)", достопримечательное место, границы которого утверждены распоряжением Департамента культурного наследия города Москвы от 8 июля 2013 г. N 281 "Об утверждении Перечня выявленных объектов археологического наследия, расположенных на территории города Москвы".
Также в соответствии с историко-культурным опорным планом города Москвы территория подготовки проекта планировки газопровода частично расположена в охранных зонах объектов культурного наследия N 102, N 103 и на земельных участках, непосредственно связанных с земельными участками в границах территорий объекта культурного наследия федерального значения "Церковь Николы в Голутвине, с воротами 1686 - 1692 гг." и объекта культурного наследия регионального значения "Дом, в котором родились и до 1846 г. жили: основатель Третьяковской галереи - П.М.Третьяков и видный деятель московского городского самоуправления, коллекционер С.М.Третьяков".
Реализация проектных решений потребует введения ограничений по использованию участков землепользователей, в границах которых проходит газопровод среднего давления, в том числе установления обременения использования подземного пространства.
Снос объектов капитального строительства и изъятие земельных участков проектными решениями не предусматриваются.
Основные характеристики и назначение планируемых для размещения линейных объектов
N п/п | Перечень основных планировочных характеристик | Содержание планировочных характеристик |
1 | 2 | 3 |
1 | Основание подготовки проекта планировки территории | 1. Закон города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы". 2. Распоряжение Москомархитектуры от 4 июня 2020 г. N 804 "О подготовке проекта планировки территории линейного объекта - реконструкция газопровода среднего давления по адресу: г. Москва, Якиманская набережная, д. 2, к.1 (Голутвинский дюкер) (редакция от 8 февраля 2021 г. N 173) |
2 | Перечень проектов планировки территории, выполненных на прилегающую территорию | 1 Проект планировки территории Крымской набережной от улицы Крымский Вал до 3-го Голутвинского переулка, утвержденный постановлением Правительства Москвы от 7 июля 2016 г. N 403-ПП. 2. Проект планировки территории кварталов N 360, 361 района Якиманка города Москвы, утвержденный постановлением Правительства Москвы от 21 мая 2013 г. N 320-ПП |
3 | Вид работ | Реконструкция |
4 | Планировочные показатели линейного объекта: | |
4.1 | Общая длина трассы газопровода среднего давления | 0,320 км |
5 | Установление охранных зон подземных коммуникаций | Не требуется ("Чертеж красных линий") |
6 | Изменение границ особо охраняемой зеленой территории | Не требуется |
7 | Изменение границ природных и озелененных территорий | Не требуется |
8 | Изменение границ особо охраняемой природной территории | Не требуется |
9 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуются (план "Межевание территории") |
2.2. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федерального значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов
Зона планируемого размещения линейного объекта расположена в районе Якиманка города Москвы.
2.3. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, границ зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
N | Система | |
Координаты | ||
X | Y | |
1 | 2 | 3 |
1 | 8091.85 | 7038.27 |
2 | 8093.15 | 7036.05 |
3 | 8096.87 | 7030.72 |
4 | 8093.79 | 7028.84 |
5 | 8077.68 | 6992.45 |
6 | 8046.72 | 7000.82 |
7 | 8047.01 | 7002.09 |
8 | 7984.72 | 7018.92 |
9 | 7983.78 | 7017.77 |
10 | 7926.78 | 7033.24 |
11 | 7931.88 | 7052.13 |
12 | 7953.83 | 7045.85 |
13 | 7957.31 | 7049.61 |
14 | 7951.32 | 7055.27 |
15 | 7946.98 | 7050.76 |
16 | 7936.83 | 7060.27 |
17 | 7948.76 | 7072.61 |
18 | 7951.06 | 7069.82 |
19 | 7961.52 | 7059.84 |
20 | 7971.75 | 7070.87 |
21 | 7970.37 | 7072.7 |
22 | 7965.49 | 7069.19 |
23 | 7957.86 | 7080.08 |
24 | 7970.98 | 7089.46 |
25 | 7981.44 | 7075.66 |
26 | 7990.02 | 7084.92 |
27 | 8007.64 | 7080.92 |
28 | 8017.48 | 7083.95 |
29 | 8028.85 | 7067.25 |
30 | 8020.21 | 7060.28 |
31 | 8012.92 | 7071.01 |
32 | 8008.05 | 7069.56 |
33 | 7993.79 | 7072.75 |
34 | 7960.22 | 7036.62 |
35 | 7991.11 | 7028.26 |
36 | 7991.17 | 7027.6 |
37 | 8051.16 | 7011.32 |
38 | 8051.94 | 7011.84 |
39 | 8060.87 | 7009.43 |
40 | 8077.54 | 7029.15 |
2.4. Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов, в границах зон их планируемого размещения
Учитывая глубину заложения инженерных коммуникаций и подземный способ их размещения, предельные параметры разрешенного строительства, реконструкции объектов капитального строительства в границах проекта планировки территории не устанавливаются.
2.5. Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов
Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов должны быть предусмотрены на следующих стадиях проектирования.
2.6. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов
В границах подготовки проекта планировки территории реконструируемого газопровода среднего давления частично расположены:
- объект культурного наследия федерального значения "Культурный слой "Земляного города", (Скодрома), XVI - XVII вв. н.э.", достопримечательное место, границы которого утверждены Указом Президента Российской Федерации от 20 февраля 1995 г. N 176 "Об утверждении Перечня объектов исторического и культурного наследия федерального (общероссийского) значения";
- объект культурного наследия федерального значения "Территория культурного слоя "Садовнических слобод, XVI - XVII вв. н.э.", достопримечательное место, границы которого утверждены Указом Президента Российской Федерации от 20 февраля 1995 г. N 176 "Об утверждении Перечня объектов исторического и культурного наследия федерального (общероссийского) значения";
- территория объекта культурного наследия регионального значения "Московский речной яхт-клуб, 1893 г., 2-я пол. XX в., техник архитектуры К.Г.Трейман", границы которого утверждены постановлением Правительства Москвы от 5 октября 2010 г. N 903-ПП "Об утверждении границ территорий объектов культурного наследия (памятников истории и культуры), расположенных в пределах Центрального административного округа города Москвы";
- выявленный объект культурного наследия "Культурный слой в границах города Москвы XVIII в. (Камер-Коллежского вала) (достопримечательное место)", границы которого утверждены приказом Департамента культурного наследия города Москвы от 14 ноября 2017 г. N 885 "О включении выявленного объекта археологического наследия "Культурный слой в границах города Москвы XVIII в. (Камер-Коллежского вала) (достопримечательное место)" в перечень выявленных объектов культурного наследия города Москвы и об утверждении границ его территории";
- выявленный объект культурного наследия "Территория культурного слоя "Село Колычеве" XV - XVII вв. н.э. (место древнего поселения с зоной культурного слоя)", достопримечательное место, границы которого утверждены распоряжением Департамента культурного наследия города Москвы от 8 июля 2013 г. N 281 "Об утверждении Перечня выявленных объектов археологического наследия, расположенных на территории города Москвы".
Также в соответствии с историко-культурным опорным планом города Москвы территория подготовки проекта планировки газопровода частично расположена в охранных зонах объектов культурного наследия N 102, N 103 и на земельных участках, непосредственно связанных с земельными участками в границах территорий объекта культурного наследия федерального значения "Церковь Николы в Голутвине, с воротами 1686 - 1692 гг." и объекта культурного наследия регионального значения "Дом, в котором родились и до 1846 г. жили: основатель Третьяковской галереи - П.М.Третьяков и видный деятель московского городского самоуправления, коллекционер С.М.Третьяков".
В целях обеспечения сохранности объектов культурного наследия в проектной документации разрабатывается раздел об обеспечении сохранности объектов культурного наследия с оценкой влияния проводимых работ на указанные объекты культурного наследия.
В целях обеспечения мероприятий по охране объектов археологического наследия проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории будет осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
Требования к осуществлению деятельности в границах территории объектов культурного наследия и зон охраны устанавливаются в соответствии со статьями 5.1, 34 Федерального закона от 25 июня 2002 г. N 73-ФЗ "Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации".
2.7. Мероприятия по охране окружающей среды
После окончания работ по размещению линейного объекта будет выполнено благоустройство территории в границах зоны ведения строительных работ.
2.8. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе по обеспечению пожарной безопасности и гражданской обороны
Мероприятия по обеспечению гражданской обороны, установка электросирен оповещения, размещение защитных сооружений гражданской обороны проектом планировки территории не предусматриваются.

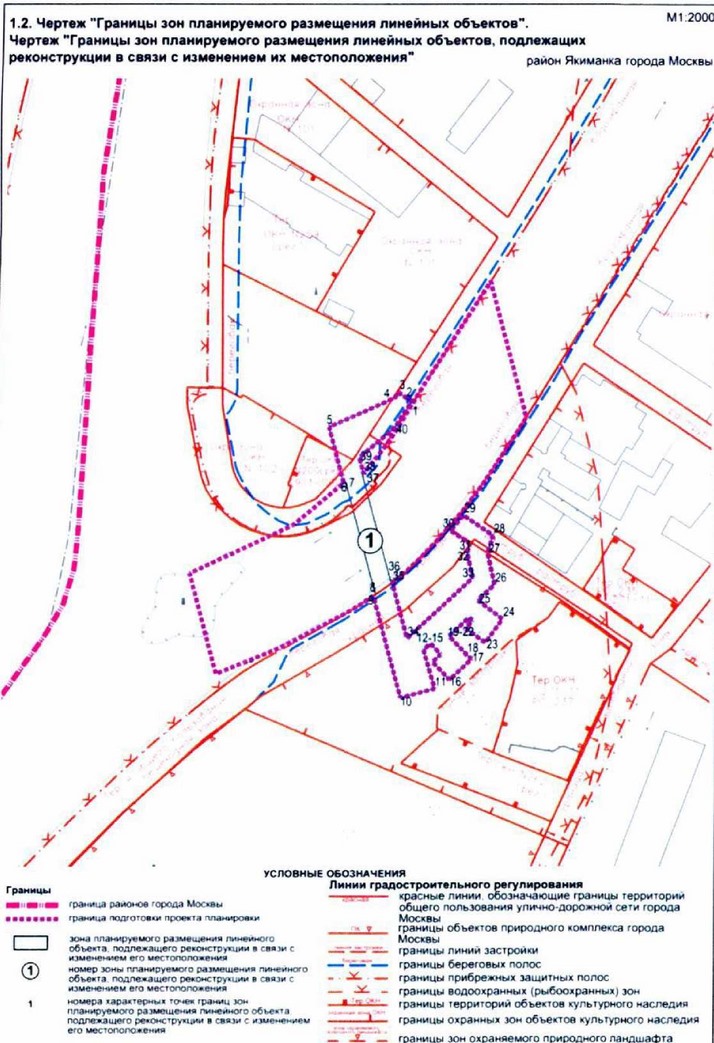

2.9. Перечень зон планируемого размещения объектов капитального строительства к чертежу "Границы зон планируемого размещения линейных объектов", чертежу "Границы зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения"
N зоны на плане | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
Площадь, га | Протяженность, км | |||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Зона планируемого размещения линейного объекта, подлежащего реконструкции в связи с изменением его местоположения | Газопровод среднего давления | 0,418 | 0,320 |
2.10. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Для реализации планировочных решений требуется выполнение следующих мероприятий:
- инженерная подготовка территории строительной площадки;
- сохранение существующих подземных коммуникаций, в том числе водопроводной сети Д=50 - 125 - 300 - 400 мм, канализационных сетей Д=225 - 280 -368 - 450 - 700 - 1000 мм, магистральной тепловой сети 2Ду300, тепловых вводов 2Ду50, 2Ду80;
- обеспечение сохранности Берсеневской набережной, Крымской набережной, Болотной набережной, Якиманской набережной, памятника "В ознаменование 300-летия российского флота";
- реконструкция газопровода среднего давления;
- благоустройство территории.
Реализация проекта планировки территории предусматривается в один этап.
