ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
8 июня 2021 г. N 834-ПП
Об утверждении проекта планировки территории линейного объекта - реконструкция газопроводов среднего и низкого давления по адресу: 4-я Магистральная улица, Магистральный переулок
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании документации по планировке территории, предусматривающей размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - реконструкция газопроводов среднего и низкого давления по адресу: 4-я Магистральная улица, Магистральный переулок (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Бочкарева А.Ю.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы
от 8 июня 2021 г. N 834-ПП
Проект планировки территории линейного объекта - реконструкция газопроводов среднего и низкого давления по адресу: 4-я Магистральная улица, Магистральный переулок

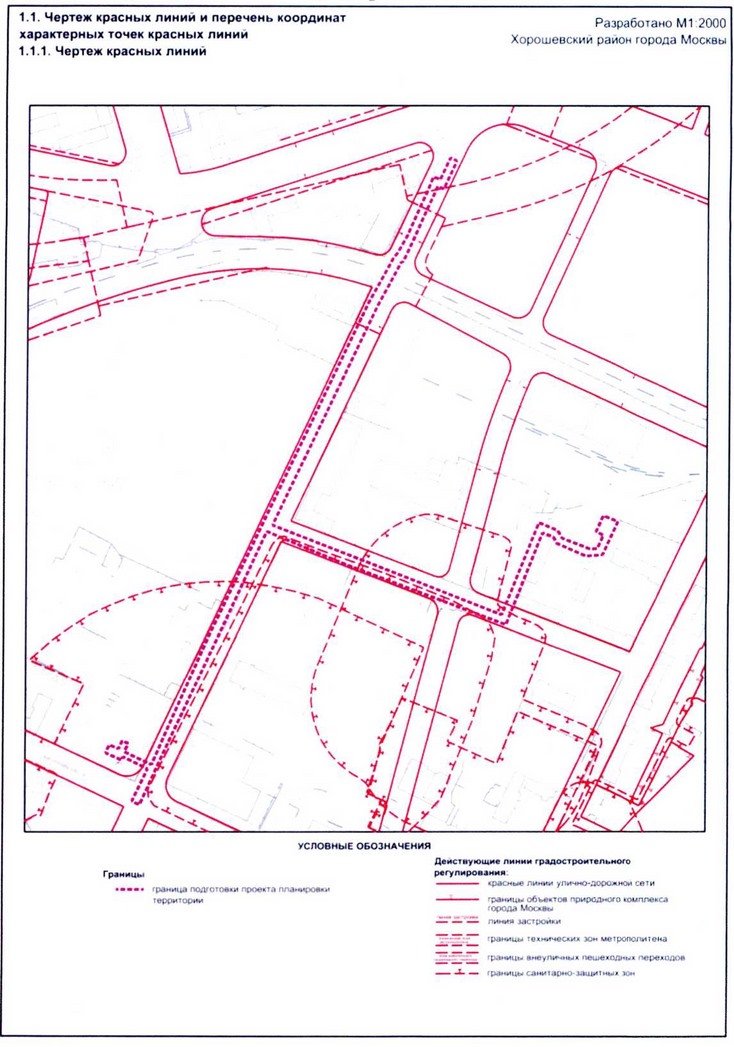

1. Графическая часть
1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых, отменяемых красных линий.

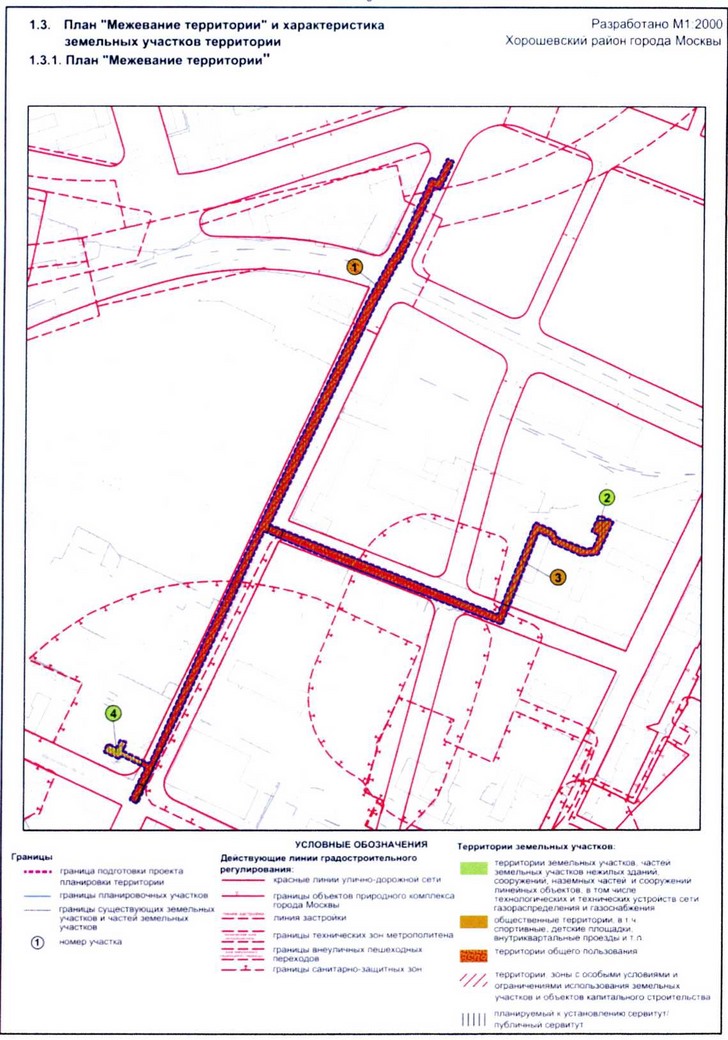

1.3.2. Характеристика земельных участков территории к плану "Межевание территории"
Назначение территории | Номер участка на плане | Кадастровый номер земельного участка | Местоположение (адресные ориентиры) | Виды разрешенного использования земельных участков | Площадь образуемого земельного участка, га | Вид ограничения на земельном участке, площадь, га | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Территория земельных участков, частей земельных участков нежилых зданий, сооружений, наземных частей и сооружений линейных объектов, в том числе технологических и технических устройств сети газораспределения и газоснабжения | 2 | 77:09.0005011:15 | Город Москва, 5-я Магистральная улица, владение 15 | Ф1 | 0,004 | Обременение условием использования подземного пространства техническая (охранная) зона инженерных коммуникаций - 0,004 сервитут Публичный сервитут - 0,004 | |
4 | 77:09:0005010:85 | Город Москва, 1-я Магистральная улица, владение 20 | Ф1 | 0,040 | Обременение условием использования подземного пространства техническая (охранная) зона инженерных коммуникаций - 0,040, сервитут публичный сервитут - 0,040; санитарно-защитная зона - 0,040 | ||
Итого | 0,044 | - | |||||
Территории общего пользования | 1 | 77:09:0005011:41 77:09:0005010:75 77:09:0005011:40 77:09:0005011:3877:090005016:102 77:09:0005010:74 | Город Москва, 4-я Магистральная улица, Магистральный переулок, 1-я Магистральная улица | Ф1 | 1,017 | Обременение условием использования подземного пространства техническая (охранная) зона инженерных коммуникаций - 1,017, сервитут/публичный сервитут - 1,017, техническая зона метрополитена - 0,016; санитарно-защитная зона - 0,401 | Красные линии улично-дорожной сети - 1,017 га (77:09:0005011: 41 0,0017 га, 77:09:0005010:75 0,650 га; 77:0005011: 40 0,270 га; 77:09:0005011:38 0,002 га: 77:09:000506:102 0,001 га; 77:09:5010: 74 0,017 га) |
| Итого | 1,017 | ||||||
Общественные территории, в т.ч. спортивные, детские площадки, внутриквартальные проезды и т.п. | 3 | Кадастровый номер отсутствует | Город Москва, Магистральный переулок | Озелененная территория, проходы, проемы | 0,174 | Обременение условием использования подземного пространства техническая (охранная) зона инженерных коммуникаций - 0,179, сервитут/ публичный сервитут - 0,179 | |
Итого | 0,179 | ||||||
Всего | 1,240 | ||||||
______________________________
1Земельные участки в границах территориальных зон сохраняемого землепользования, для которых в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости
2. Положение о размещении линейных объектов
2.1. Наименование, основные характеристики (категория, протяженность, проектная мощность, пропускная способность, грузонапряженность, интенсивность движения) и назначение планируемых для размещения линейных объектов, а также линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
Проект планировки территории линейного объекта - реконструкция газопроводов среднего и низкого давления по адресу: 4-я Магистральная улица, Магистральный переулок подготовлен на основании распоряжения Москомархитектуры от 18 ноября 2019 г. N 1149 "О подготовке проекта планировки территории линейного объекта - реконструкция газопроводов среднего и низкого давления по адресу: 4-я Магистральная ул. Магистральный пер.".
Территория разработки проекта планировки расположена в границах Хорошевского района города Москвы.
Площадь проектируемой территории составляет 1,24 га.
Проектом планировки территории линейного объекта предусматривается:
- реконструкция газопровода среднего давления Р<0,3 МПа диаметрами 630, 325, 108, 110 мм;
- реконструкция газопровода низкого давления Р<0,005 МПа диаметрами 315, 225, 325, 219 мм;
- прокладка электрокабелей общей протяженностью 150 м.
Общая протяженность реконструируемых газопроводов 1262 м.
Газопровод реконструируется на двух участках. Газопровод среднего давления подлежит реконструкции от дома N 25 по 1-й Магистральной улице и до дома N 15, строение 28 по 5-й Магистральной улице, до дома N 3 по 4-й Магистральной улице. Газопровод низкого давления подлежит реконструкции в районе строения N 27 по Хорошевскому шоссе.
Реализация проектных решений потребует введения ограничений по использованию участков землепользователей, в границах которых проходят газопроводы среднего и низкого давления, в том числе установления обременения использования подземного пространства.
Снос объектов капитального строительства и изъятие земельных участков проектными решениями не предусматриваются.
Основные характеристики и назначение планируемых для размещения линейных объекте
N | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание подготовки проекта планировки территории | 1 Закон города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы". 2. Распоряжение Москомархитектуры от 18 ноября 2019 г. N 1149 "О подготовке проекта планировки территории линейного объекта - реконструкция газопроводов среднего и низкого давления по адресу: 4-я Магистральная ул., Магистральный пер " |
Перечень проектов планировки территории, выполненных на прилегающую территорию | 1 Проект планировки территории транспортно-пересадочного узла "Хорошевская" ("Полежаевская"), утвержденный постановлением Правительства Москвы от 23 декабря 2015 г. N 946-ПП. 2. Проект планировки участка линейного объекта метрополитена проектируемой линии Третий пересадочный контур от проектируемой станции "Деловой Центр" до проектируемой станции "Нижняя Масловка", подтверждённый постановлением Правительства Москвы от 25 декабря 2012 г. N 813-ПП | |
3 | Вид работ | Реконструкция |
4 | Планировочные показатели линейного объекта: | |
4.1 | Общая длина трассы газопровода высокого давления | 1,262 км |
5 | Установление охранных зон подземных коммуникаций | Не требуется ("Чертеж красных линий") |
6 | Изменение границ особо охраняемой зеленой территории | Не требуется |
7 | Изменение границ природных и озелененных территорий | Не требуется |
8 | Изменение границ особо охраняемой природной территории | Не требуется |
9 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуется (план "Межевание территории") |
2.2. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федерального значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов
Территория разработки проекта планировки расположена в границах Хорошевского района города Москвы.
2.3. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, а также границ зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
N | Система координат МСК | |
Координаты | ||
| X | Y |
1 | 12224.23 | 1493.75 |
2 | 12252.15 | 1506.1 |
3 | 12265.25 | 1512.17 |
4 | 12271.36 | 1514.94 |
5 | 12278.0 | 1517 71 |
6 | 12281.41 | 1519.05 |
7 | 12278.58 | 1526.09 |
8 | 12303.46 | 1537.56 |
9 | 12309.34 | 1540.22 |
10 | 12310.81 | 1537.42 |
11 | 12312.77 | 1533.22 |
12 | 12288.84 | 1522.01 |
13 | 12291.84 | 1514.54 |
14 | 12280.99 | 1510.29 |
15 | 12274.55 | 1507.61 |
16 | 12268.58 | 1504.9 |
17 | 12255.45 | 1498.81 |
18 | 12227.53 | 1486.46 |
19 | 12209.2 | 1476.13 |
20 | 12202.52 | 1471.07 |
21 | 12154.85 | 1444.98 |
22 | 11788.19 | 1271.29 |
23 | 11644.28 | 1208.87 |
24 | 11658.61 | 1179.11 |
25 | 11667.74 | 1183.38 |
26 | 11671.03 | 1176.67 |
27 | 11661.82 | 1172.61 |
28 | 11666.49 | 1162.72 |
29 | 11657.46 | 1158.42 |
30 | 11649.5 | 1175.94 |
31 | 11653.12 | 1177.53 |
32 | 11639.75 | 1204.43 |
33 | 11603.98 | 1187.51 |
34 | 11600.09 | 1195.72 |
35 | 11902.66 | 1334.09 |
36 | 11866.62 | 1419.78 |
37 | 11799.73 | 1597.92 |
38 | 11901.07 | 1637.7 |
39 | 11 896.38 | 1649.85 |
40 | 11889.25 | 165.36 |
41 | 11875.18 | 1685.44 |
42 | 11876.6 | 1703.74 |
43 | 11913.25 | 1720.69 |
44 | 11919.89 | 1704 49 |
45 | 11902.16 | 1696.47 |
46 | 11898.31 | 1704.65 |
47 | 11883.48 | 1697.98 |
48 | 11882.98 | 1689.89 |
49 | 11895.07 | 1658.89 |
50 | 11903.41 | 1654.5 |
51 | 11912.24 | 1633.72 |
52 | 11810.58 | 1593.18 |
53 | 11909.59 | 1340.33 |
54 | 12150.33 | 1454.29 |
55 | 12198.84 | 1480.16 |
56 | 12198.32 | 1481.76 |
2.4. Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения
Учитывая глубину заложения инженерных коммуникаций и подземный способ их размещения, предельные параметры разрешенного строительства, реконструкции объектов капитального строительства в границах проекта планировки территории не устанавливаются.
2.5. Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов
Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов должны быть предусмотрены на следующих стадиях проектирования.
2.6. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов
В границах проектируемой территории отсутствуют объекты культурного наследия, включенные в соответствии с требованиями Федерального закона от 25 июня 2002 г. N 73-ФЗ "Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации" в Единый государственный реестр объектов культурного наследия (памятников истории и культуры) народов Российской Федерации, в том числе выявленные объекты культурного наследия.
Также в соответствии с историко-культурным опорным планом города Москвы проектируемая территория расположена вне границ зон охраны объектов культурного наследия, при этом линейный объект не оказывает негативного влияния на визуальное восприятие объектов культурного наследия.
В целях обеспечения мероприятий по охране объектов археологического наследия проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории будет осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
2.7. Мероприятия по охране окружающей среды
После окончания работ по размещению линейного объекта будет выполнено благоустройство территории в границах зоны ведения строительных работ.
2.8. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе по обеспечению пожарной безопасности и гражданской обороны
Мероприятия по обеспечению гражданской обороны, установка электросирен оповещения, размещение защитных сооружений гражданской обороны проектом планировки территории не предусматриваются.

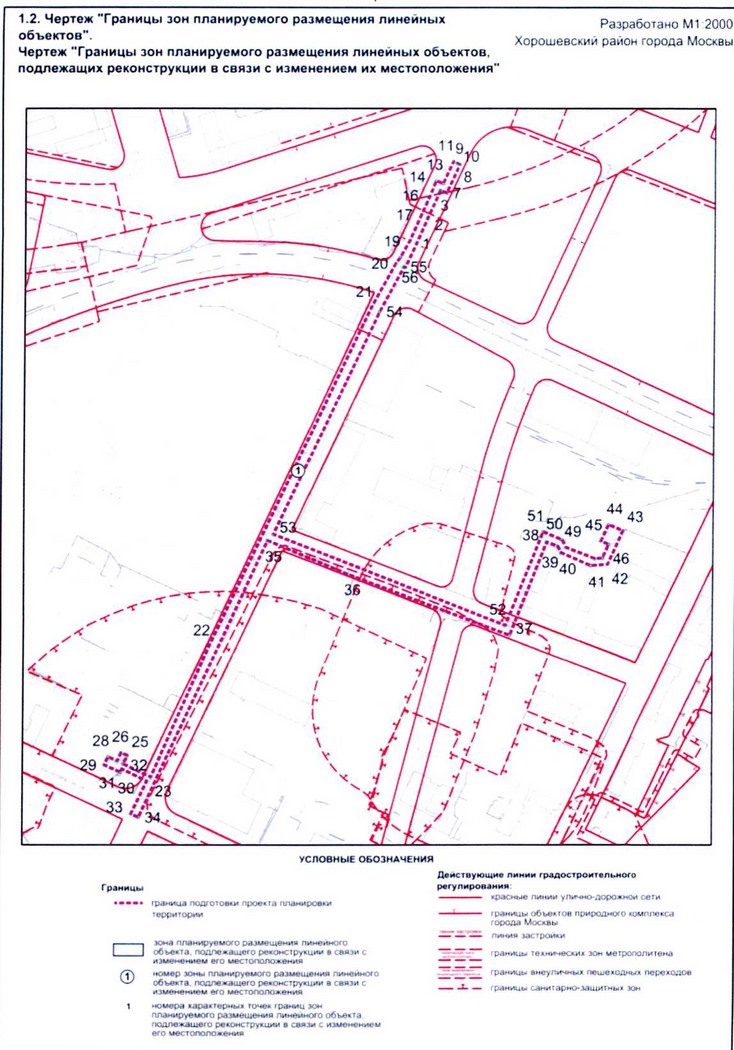

2.9. Перечень зон планируемого размещения объектов капитального строительства к чертежу "Границы зон планируемого размещения линейных объектов", чертежу "Границы зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения"
| N зоны на плане | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
Площадь, га | Протяженность, км | |||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Зона планируемого размещения линейного объекта | Газопровод среднего и низкого давления | 1,24
| 1,262 |
2.10. Перечень мероприятий по реализации проекта планировки территории н последовательность их выполнения
Для реализации планировочных решений требуется выполнение следующих мероприятий:
- инженерная подготовка территории строительной площадки;
- сохранение существующих подземных коммуникаций, в том числе: водопроводных сетей 2Д=150 мм, Д=150 - 200 - 250 - 1000 - 1200 мм; сетей теплоснабжения 2Ду 125, 2Ду 150, 2Ду 200; коллектора от подстанции "Ваганьковская";
- реконструкция газопроводов среднего и низкого давления;
- благоустройство территории.
Реализация проекта планировки территории предусматривается в один этап.
