ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
23 октября 2020 г. N 1803-ПП
Об утверждении проекта планировки территории линейного объекта - реконструкция водопроводной сети на участке от улицы Косыгина до Пироговской водопроводной магистрали
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - реконструкция водопроводной сети на участке от улицы Косыгина до Пироговской водопроводной магистрали (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Бочкарева А.Ю.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы
от 23 октября 2020 г. N 1803-ПП
Проект планировки территории линейного объекта - реконструкция водопроводной сети на участке от улицы Косыгина до Пироговской водопроводной магистрали
1. Графическая часть
1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых, отменяемых красных линий.

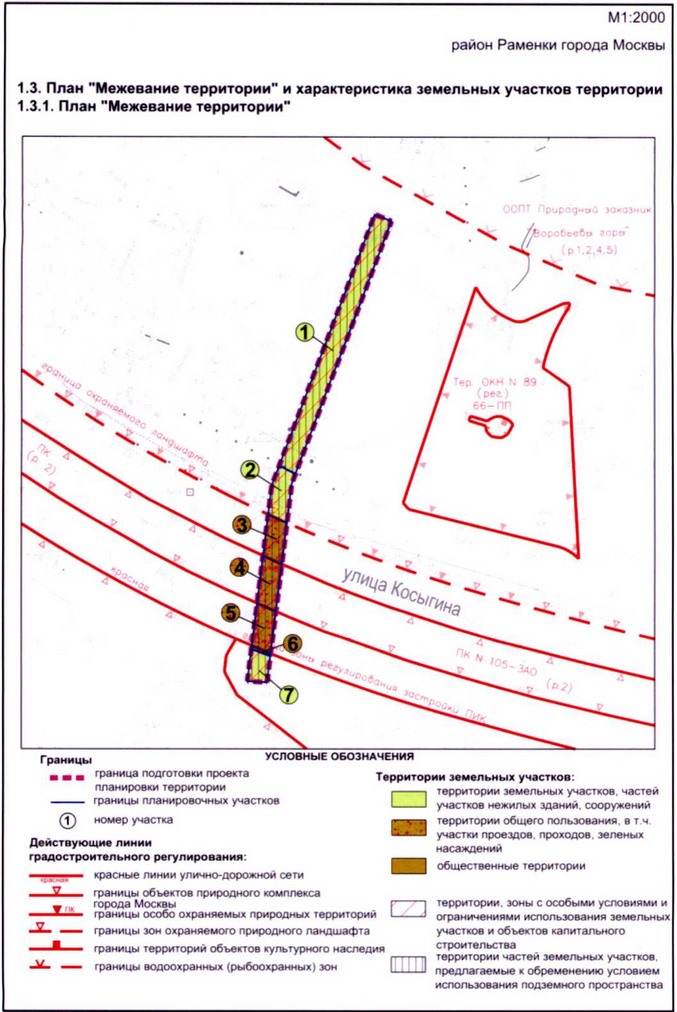

1.3.2. Характеристика земельных участков территории к плану "Межевание территории"
Назначение территории | Номер участка на плане | Кадастровый номер земельного участка | Местоположение (адресные ориентиры) | Виды разрешенного использования земельных участков | Площадь образуемого земельного участка, га | Вид ограничения на земельном участке, площадь, га | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Территории земельных участков, частей участков нежилых зданий, сооружений | 1 | 77:07:0010001:1246 | город Москва, улица Косыгина, владение 28 | Ф1 | 0,148 | зона охраняемого природного ландшафта - 0,148: зона охраняемого культурного слоя - 0,148; объединенная охранная зона - 0,148; зона регулирования застройки - 0,148; техническая зона инженерных коммуникаций и сооружений - 0,148; особо охраняемая природная территория - 0,148 | - |
| 2 | 77:07:0010001:1265 | город Москва, улица Косыгина, владение 28 | Ф1 | 0,029 | зона охраняемого природного ландшафта - 0,029; зона охраняемого культурного слоя - 0,029; объединенная охранная зона - 0,029; зона регулирования застройки - 0,029; техническая зона инженерных коммуникаций и сооружений - 0,029, особо охраняемая природная территория - 0.029 | - | |
| 7 | 77:07:0010003:18 | город Москва, проспект Вернадского, владение 4 | Ф1 | 0,018 | зона охраняемого природного ландшафта - 0,018; зона охраняемого культурного слоя - 0,018; объединенная охранная зона - 0,018; зона регулирования застройки - 0,018; техническая зона инженерных коммуникаций и сооружений - 0,018 | - | |
| ИТОГО | 0,195 |
|
| ||||
Территории общего пользования, в том числе сдельные участки, занятые улицами, проходами, проездами, зелеными насаждениями | 3 | 77:07:0010001:20 | город Москва, улица Косыгина
| 12.0.1. 7.2.2 | 0,025 | зона охраняемого природного ландшафта - 0,025; зона охраняемого культурного слоя - 0,025; объединенная охранная зона - 0,025; зона регулирования застройки - 0,025; техническая зона инженерных коммуникации и сооружений - 0,025 | красные линии улично-дорожной сети - 0,025 га |
| |||||||
| 4 | 77:07:0010001:20 | город Москва, улица Косыгина | 12.0.1. 7.2.2 | 0,029 | зона охраняемою природного ландшафта - 0,029: зона охраняемого культурного слоя - 0,029; объединенная охранная зона - 0,029; зона регулирования застройки 0,029; техническая зона инженерных коммуникаций и сооружений - 0,029; природная и озелененная территория общего пользования - 0,029 | - | |
| 5 | 77:07:0010001:20 77 07:0010003:11 | город Москва, улица Косыгина | 12.0.1, 7.2.2 | 0,026 | юны охраняемого природного ландшафта - 0,026; зоны охраняемого культурного слоя - 0,026; объединенные охранные зоны 0,026, зона регулирования застройки - 0,026, техническая зона инженерных коммуникаций и сооружений - 0,026 | красные линии улично-дорожной сети - 0,026 га | |
| ИТОГО | 0,08 |
|
| ||||
Общественные территории | 6 | кадастровый номер отсутствует | город Москва, улица Косыгина | Ф1 | 0,002 | зона охраняемого природного ландшафта - 0,002; зона охраняемого культурного слоя - 0,002; объединенная охранная зона - 0,002; зона регулирования застройки - 0,002; техническая зона инженерных коммуникаций и сооружений - 0,002 | - |
ИТОГО | 0,002 |
|
| ||||
ИТОГО | 0,277 |
|
| ||||
______________________________
1 Земельные участки в границах территориальных зон сохраняемого землепользования, для которых в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости.
2. Положение о размещении линейных объектов
2.1. Наименование, основные характеристики (категория, протяженность, проектная мощность, пропускная способность, грузонапряженность, интенсивность движения) и назначение планируемых для размещения линейных объектов
Проект планировки территории линейною объекта - реконструкция водопроводной сети на участке от улицы Косыгина до Пироговской водопроводной магистрали подготовлен на основании распоряжения Москомархитектуры от 18 ноября 2019 г. N 1147 "О подготовке проекта планировки территории линейного объекта - реконструкция водопроводной сети по адресу: ул. Косыгина - Пироговская магистраль".
Территория подготовки проекта планировки расположена в районе Раменки города Москвы.
Площадь проектируемой территории составляет 0,277 га. Протяженность реконструируемой водопроводной сети диаметром 900 мм составляет 0,255 км. Реконструкция водопровода предусматривается от камеры N 4355 до камеры N 31009. Проектом планировки территории предусматривается прокладка трубы диаметром 710 мм методом протяжки в существующую трубу диаметром 900 мм закрытым способом без разрытия траншеи.
Реконструируемый водопровод трассируется от камеры N 4355, далее трасса проходит под проезжей частью улицы Косыгина, затем проходит по территории Природного заказника "Воробьевы Горы" до камеры N 31009, далее существующий водопровод идет в направлении реки Москвы до камеры N 94630.
Реализация проектных решений потребует введения ограничений по использованию участков землепользователей, в границах которых трассируется водопровод, в том числе установления обременений использования подземного пространства.
Снос объектов капитального строительства и изъятие земельных участков проектными решениями не предусматриваются.
Основные характеристики и назначение планируемых для размещения линейных объектов
N | Перечень основных планировочных характеристик | Содержание планировочных характеристик |
1 | Основание подготовки проекта планировки территории | 1. Закон города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы". 2. Распоряжение Москомархитектуры от 18 ноября 2019 г. N 1147 "О подготовке проекта планировки территории линейного объекта - реконструкция водопроводной сети по адресу: ул. Косыгина Пироговская магистраль" |
2 | Перечень проектов планировки территории, выполненных на прилегающую территорию | |
3 | Вид работ | Реконструкция |
4 | Планировочные показатели линейного объекта: | |
4.1 | Протяженность водопровода | 0,255 км |
4.2 | Глубина заложения | 3 - 5 м |
5 | Установление охранных зон подземных коммуникаций | Не требуется (Чертеж красных линий) |
6 | Изменения границ природных и озелененных территорий | Не требуется |
7 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуется (план "Межевание территории") |
2.2. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федерального значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов
Зона планируемого размещения линейного объекта расположена в границах района Раменки Западного административного округа города Москвы.

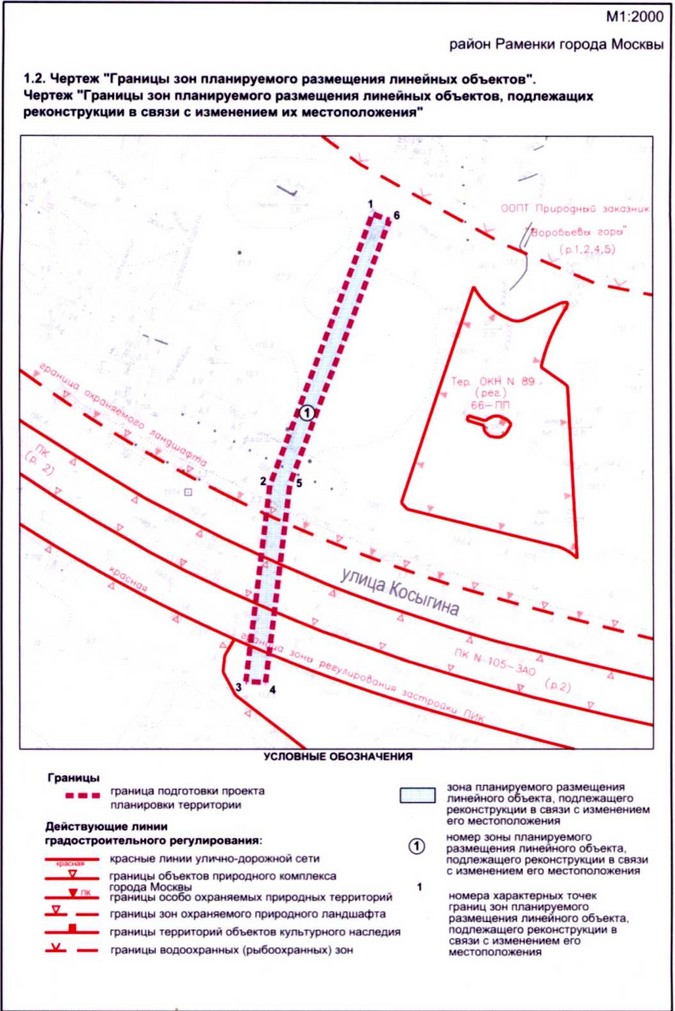

2.3. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, границ зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
N | Система координат МСК | |
| Координаты | ||
| X | Y | |
1 | 4681.63 | 3082.7 |
2 | 4532.82 | 3026.0 |
3 | 4424.41 | 3012.52 |
4 | 4423.83 | 3023.41 |
5 | 4533.82 | 3037.08 |
6 | 4678.07 | 3092.04 |
2.4. Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения
Учитывая глубину заложения инженерных коммуникаций и подземный способ их размещения, предельные параметры разрешенного строительства в границах проекта планировки территории не устанавливаются.
2.5. Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов
Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории. а также объектов капитального строительства, планируемых к строительству в соответствии с утверждённой ранее документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов должны быть предусмотрены на следующих стадиях проектирования.
2.6. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов
В границах проекта планировки территории и границах зоны планируемою размещения линейного объекта отсутствуют объекты культурного наследия, включенные в соответствии с требованиями Федерального закона от 25 июня 2002 г. N 73-ФЗ "Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации" в Единый государственный реестр объектов культурного наследия (памятников истории и культуры) народов Российской Федерации, в том числе выявленные объекты культурного наследия.
В соответствии с историко-культурным опорным планом города Москвы территория подготовки проекта планировки расположена:
- частично в границах зоны охраняемого природного ландшафта, утвержденной постановлением Правительства Москвы от 7 июля 1998 г. N 545 "Об утверждении зон охраны центральной части г.Москвы (в пределах Камер-Коллежского вала)"; постановлением Правительства Москвы от 14 марта 2006 г. N 181-ПП "О корректировке границ зон охраны и утверждении режимов регулирования градостроительной деятельности на территориях зон охраны объекта культурного наследия (памятника истории и культуры) "Киевский (Брянский) вокзал"; постановлением Правительства Москвы от 24 апреля 2007 г. N 285-ПП "О корректировке границ объединенной охранной зоны N 127, границ зоны охраняемого ландшафта N 6 и утверждении режимов регулирования градостроительной деятельности на территориях зон охраны объектов культурного наследия (памятников истории и культуры)";
- в границах зоны охраняемого культурного слоя, утвержденной постановление Правительства Москвы от 28 декабря 1999 г. N 1215 "Об утверждении зон охраны памятников истории и культуры г.Москвы (на территории между Камер-Коллежским валом и административной границей города)";
- в границах объединенных охранных зон N 369, утвержденных постановлением Правительства Москвы от 28 декабря 1999 г. N 1215 "Об утверждении зон охраны памятников истории и культуры г.Москвы (на территории между Камер-Коллежским валом и административной границей юрода)";
- в границах зоны регулирования застройки N 1, утвержденной постановлением Правительства Москвы от 7 июля 1998 г. N 545 "Об утверждении зон охраны центральной части г.Москвы (в пределах Камер-Коллежского вала)".
2.7. Мероприятия по охране окружающей среды
Мероприятия по охране окружающей среды проектом планировки территории не предусматриваются.
2.8. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе по обеспечению пожарной безопасности и гражданской обороны
Мероприятия по обеспечению гражданской обороны, установка электросирен оповещения, размещение защитных сооружений гражданской обороны проектом планировки территории не предусматриваются.
2.9. Перечень зон планируемого размещения объектов капитального строительства к чертежу "Границы зон планируемого размещения линейных объектов", чертежу "Границы зон планируемою размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения"
N плане | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
| Площадь, га | Протяженность, км | |||
1 | 2 | 3 | 4 | 5 |
1 | Зона планируемого размещения подземного сооружения | Водопроводная сеть | 0,277 | 0,255 |
2.10. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Мероприятия по реализации проекта планировки территории линейного объекта предусмотрены в один этап.
Для реализации планировочных решений требуется выполнение следующих мероприятий:
- инженерная подготовка территории строительной площадки;
- проектом планировки предусмотрены мероприятия по обеспечению сохранности и эксплуатационной надежности, реконструкции и переустройству существующих инженерных коммуникаций, попадающих в зону проведения работ;
- обеспечение сохранности кабельных линий напряжением 10 кВ (направлением от трансформаторного пункта N 1053 до трансформаторного пункта N 1051);
- реконструкция водопровода;
- благоустройство территории.
В границы проекта планировки территории попадает проектируемый газопровод среднего давления Р<0,3 МПа, Д=110 мм по проекту N 20.071-ГСН в рамках подключения к сетям газораспределения объектов, расположенных на территории спортивного комплекса "Воробьевы горы" по адресу: город Москва, улица Косыгина, владение 28, дом 30, строение 1.
Размещение наземных объектов капитального строительства проектом планировки территории не предусматривается.
Реализация проекта планировки территории предусматривается в один этап.
