ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
23 октября 2020 г. N 1802-ПП
Об утверждении проекта планировки территории линейного объекта - реконструкция газопровода среднего давления Гольяновского дюкера
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - реконструкция газопровода среднего давления Гольяновского дюкера (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Бочкарева А.Ю.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы
от 23 октября 2020 г. N 1802-ПП
Проект планировки территории линейного объекта - реконструкция газопровода среднего давления Гольяновского дюкера
1. Графическая часть

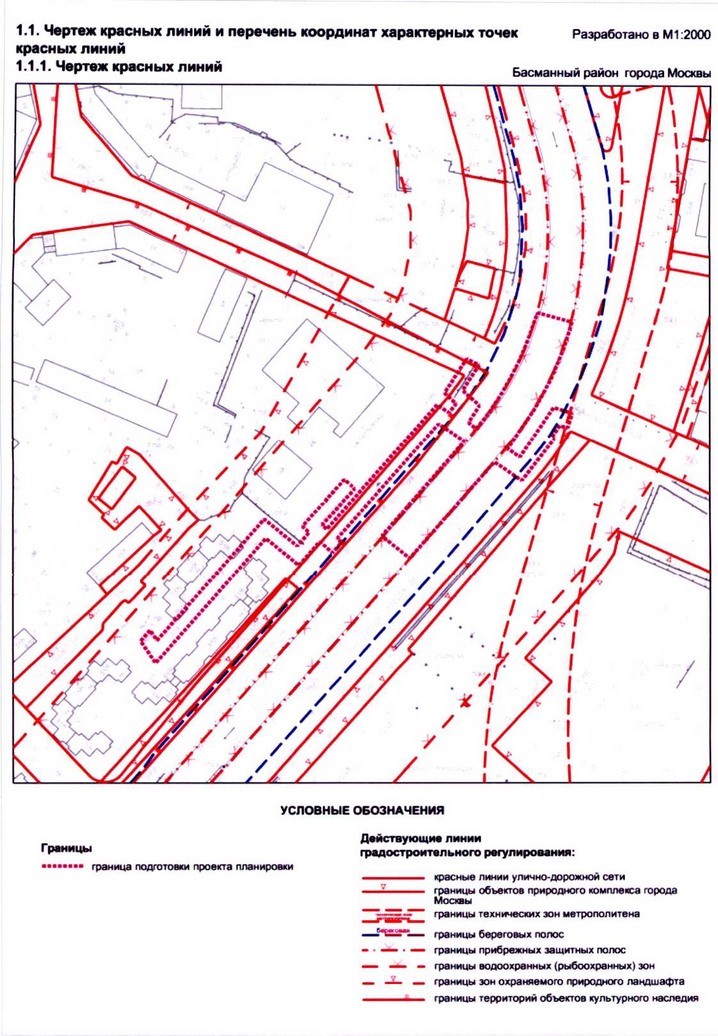

1.1.2. Перечень координат характерных точек красных линии
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых и отменяемых красных линий.

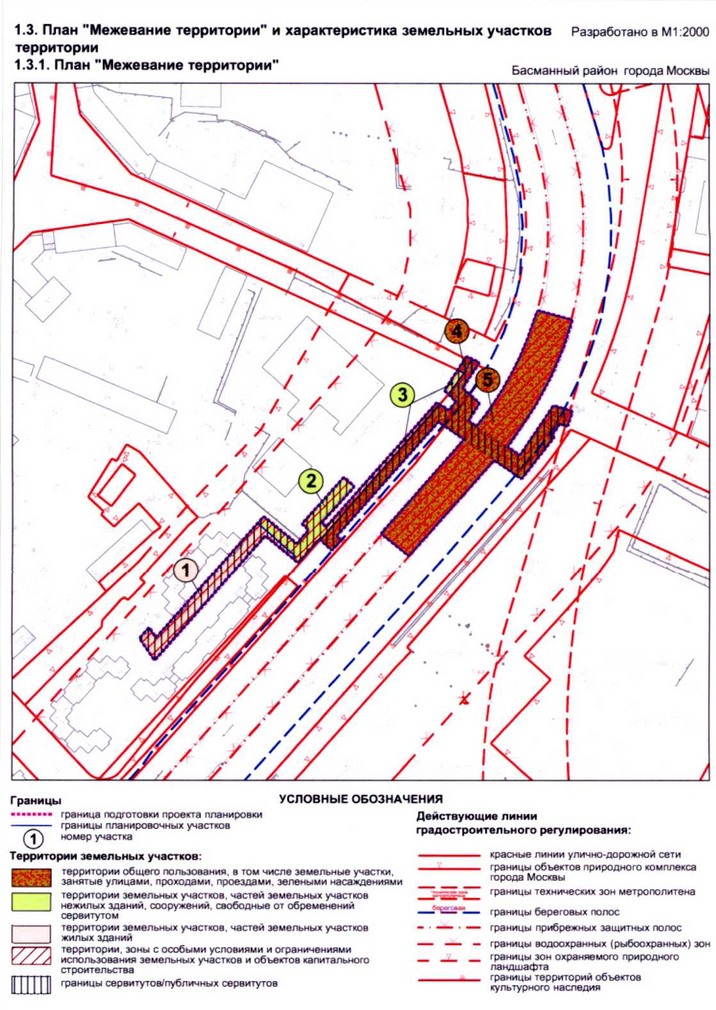

1.3.2. Характеристика земельных участков территории
к плану "Межевание территории"
| Назначение территории | N участка на плане | Кадастровый номер земельного участка | Местоположение (адресные ориентиры) | Виды разрешенного использования земельных участков | Площадь образуемого земельного участка, та | Вид ограничения на земельном участке, площадь, га | Примечание |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Территории земельных участков, частей земельных участков жилых зданий | 1 | 77:01:0003027:3571 77:01:0003027:3573 | город Москва, Рубцовская набережная, владение 4, корпус 2, корпус 3 | Ф1 | 0,14 | водоохранная зона - 0,14 га, зона регулирования застройки - 0,14 га, зона охраняемого культурного слоя - 0,14 га, зона охраняемого природного ландшафта - 0,14 га, территория объекта культурного наследия (два объекта археологии) - 0,14 га, ограничение использования подземного пространства - 0,14 га, сервитут/ публичный сервитут - 0,14 га |
|
| ИТОГО | 0,14 |
|
| ||||
| Территории земельных участков, частей земельных участков нежилых зданий,сооружений, свободные от обременений сервитутом |
| 77:01:0003027:3577 | город Москва, Рубцовская набережная, владение 3 строение 1 | Ф1 | 0,11 | водоохранная зона - 0,11 га, зона регулирования застройки - 0,11 га, зона охраняемого культурного слоя - 0,11 га, зона охраняемого природного ландшафта - 0,11 га, территория объекта культурного наследия (два объекта археологии) - 0,11 га, ограничение использования подземного пространства - 0,11 га, сервитут/публичный сервитут - 0,11 га |
|
| 3 | 77:01:0003027:67 | город Москва, Рубцовская набережная, владение 3, строение 17 | Ф1 | 0,02 | водоохранная зона - 0,02 га, зона регулирования застройки - 0,02 га, зона охраняемого культурного слоя - 0,02 га, зона охраняемого природного ландшафта - 0,02 га, территория объекта культурного наследия (два объекта археологии) - 0,02 га, ограничение использования подземного пространства - 0,02 га, сервитут/публичный сервитут - 0,02 га |
|
| ИТОГО | 0,13 |
| |||||
| Территории общего пользования, в том числе земельные участки, занятые улицами и проходами,проездами, зелеными насаждениями
| 4 | Кадастровый номер отсутствует | город Москва, Рубцовская набережная, владение 3, строение 14 | Ф1 | 0,01 | водоохранная зона 0,01 га, зона регулирования застрой - 0,01 га, зона охраняемого культурного слоя - 0,01 га, зона охраняемого природного ландшафта - 0,01 га, территория объекта культурного наследия (два объекта археологии) - 0,01 га, ограничение использования подземного пространства - 0,01 га, сервитут/публичный сервитут - 0,01 га, в красных линиях улично-дорожной сети - 0,01 га |
|
| 5
| 77:01 0003027:99 77:01:0003029:79
| город Москва, Рубцовская набережная, Семеновская набережная
| Ф1
| 0,78
| водоохранная зона - 0,27 га, береговая полоса - 0,12 га, зона регулирования застройки - 0,78 га, зона охраняемого культурного слоя - 0,78 га, зона охраняемого природного ландшафта - 0,78 га, территория объекта культурного наследия (два объекта археологии) - 0,78 га, ограничение использования подземного пространства 0,29 га, сервитут/публичный сервитут - 0,29 га, в красных линиях улично-дорожной сети - 0,14 га |
| |
| |||||||
| ИТОГО | 0,79 |
|
| ||||
| ИТОГО | 1,06 |
| |||||
______________________________
1 Земельные участки в границах территориальных зон сохраняемого землепользования, для которых в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости.
2. Положение о размещении линейных объектов
2.1. Наименование, основные характеристики ( категория, протяженность, проектная мощность, пропускная способность, грузонапряженность, интенсивность движения) и назначение планируемых для размещения линейных объектов, а также линейных объектов, подлежащих реконструкции в связи с изменением их местоположения.
Проект планировки территории линейного объекта - реконструкция газопровода среднего давления Гольяновского дюкера подготовлен на основании распоряжения Москомархитектуры от 10 декабря 2019 г. N 1242 "О подготовке проекта планировки территории линейного объекта - реконструкция газопровода среднего давления Гольяновского дюкера".
Проектом планировки территории линейного объекта предусматривается реконструкция существующего газопровода среднего давления с целью выполнения программы по приведению отдельных элементов газораспределительной сети к единой степени надежности и безопасности эксплуатации.
Проектными решениями предусматривается: прокладка двух ниток стального газопровода среднего давления (Р<0,3 МПа) диаметром 426 мм от точки врезки в существующий газопровод среднего давления в районе Рубцовской набережной дом 3, строение 14, далее прокладывается под проезжей частью Рубцовской набережной, под дном реки Яуза и под проезжей частью Семеновской набережной до места врезки в существующий газопровод среднего давления в районе пересечения Семеновской набережной с Гольяновской улицей возле дома 2, строение 1.
Кроме того, проектом предусматривается прокладка наружной сети электроснабжения запорного устройства (система аварийной защиты) на проектируемых газопроводах в районе дома 3 по Рубцовская набережной с подключением от технологического присоединения N 24186 публичного акционерного общества "МОЭСК" (Рубцовская набережная, дом 4, корпус 4) протяженностью 336 м и прокладка кабеля системы электрохимзащиты протяженностью 435 м.
Общая протяженность трассы реконструируемого газопровода составляет 170 м.
Прокладка газопровода на береговой части предусматривается на глубине от 1,9 м - 4,0 м, глубина прокладки под рекой Яуза - 17,5 м (закрытым способом).
Размещение наземных объектов капитального строительства проектом планировки территории не предусматривается.
Реализация проектных решений потребует установления ограничений по использованию участков землепользователей, в границах которых предусмотрено размещение проектируемого газопровода и других связанных с ними инженерных коммуникаций, в том числе установления ограничения использования подземного пространства, а также установления сервитутов для строительства, реконструкции, ремонта и эксплуатации линейного объекта на участках землепользователей, в границах которых предусмотрено размещение подъездных дорог.
Основные характеристики и назначение планируемых для размещения линейных объектов, а также линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
N н/п | Перечень основных планировочных характеристик | Содержание планировочных характеристик |
1 | Основание подготовки проекта планировки территории | Закон города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы". Распоряжение Москомархитектуры от 10 декабря 2019 г. N 1242 "О подготовке проекта планировки территории линейного объекта - реконструкция газопровода среднего давления Гольяновского дюкера" |
2 | Вид работ | Реконструкция |
3 | Категория линейного объекта | Газопровод среднего давления |
4 | Планировочные показатели линейного объекта: | |
4.1 | Реконструкция газопровода | 170 м |
5 | Установление технических зон подземных коммуникаций | Не требуется (Чертеж красных линий) |
6 | Изменение границ природных и озелененных территорий | Не требуется |
7 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуется (план "Межевание территории") |
2.2. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федерального значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов
Зона планируемого размещения линейного объекта расположена в Басманном районе Центрального административного округа города Москвы.
2.3. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, границ зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
N | X | Y |
1 | 12258.56 | 12755.44 |
2 | 12248.91 | 12769.51 |
3 | 12245.87 | 12773.92 |
4 | 12231.12 | 12795.52 |
5 | 12217.68 | 12815.12 |
6 | 12247.74 | 12838.46 |
7 | 12248.92 | 12836.73 |
8 | 12256.91 | 12842.21 |
9 | 12257.26 | 12842.45 |
10 | 12255.44 | 12848.03 |
11 | 12265.98 | 12851.46 |
12 | 12270.24 | 12838.0 |
13 | 12234.49 | 12813.83 |
14 | 12240.49 | 12805.07 |
15 | 12255.03 | 12782.55 |
16 | 12259.4 | 12776.94 |
17 | 12271.74 | 12784.82 |
18 | 12282.55 | 12772.67 |
19 | 12300.67 | 12784.58 |
20 | 12305.14 | 12775.53 |
21 | 12280.77 | 12759.68 |
22 | 12272.96 | 12768.15 |
23 | 12266.65 | 12762.65 |
24 | 12272.32 | 12754.39 |
25 | 12183.14 | 12674.79 |
26 | 12186.06 | 12671.52 |
27 | 12212.02 | 12694.92 |
28 | 12218.72 | 12687.49 |
29 | 12185.29 | 12657.36 |
30 | 12180.93 | 12662.24 |
31 | 12171.1 | 12653.65 |
32 | 12190.51 | 12630.01 |
33 | 12103.18 | 12552.96 |
34 | 12110.51 | 12548.04 |
35 | 12102.74 | 12541.21 |
36 | 12086.84 | 12551.89 |
37 | 12176.65 | 12631.12 |
38 | 12157.21 | 12654.79 |
39 | 12174.44 | 12669.85 |
40 | 12166.23 | 12678.98 |
41 | 12173.72 | 12685.36 |
42 | 12176.51 | 12682.29 |
2.4. Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения
Учитывая глубину заложения инженерных коммуникаций и подземный способ их размещения, предельные параметры разрешенного строительства, реконструкции объектов капитального строительства в границах проекта планировки территории не устанавливаются.
2.5. Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено, существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов
Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с утверждённой ранее документацией по планировке территории, от возможною негативного воздействия в связи с размещением линейных объектов должны быть предусмотрены на следующих стадиях проектирования.
2.6. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов
Территория подготовки проекта планировки расположена:
- в границах зоны охраняемого природного ландшафта, зоны регулирования застройки, зоны охраняемого культурного слоя, утвержденных постановлением Правительства Москвы от 7 июля 1998 г. N 545 "Об утверждении зон охраны центральной части города Москвы (в пределах Камер-Коллежского вала)";
- на территории выявленного объекта культурного наследия (объект археологии) "Культурный слой в границах города Москвы XVIII в. (Камер-Коллежского вала)", утвержденного приказом Департамента культурного наследия города Москвы от 14 ноября 2017 г. N 885 "О включении выявленного объекта археологического наследия "Культурный слой в границах города Москвы XVIII в. (Камер-Коллежского вала)" в перечень выявленных объектов культурного наследия города Москвы и об утверждении границ его территории";
- частично на территории объекта культурного наследия "Село Покровское-Рубцово (место древнего поселения с зоной культурного слоя), XVII в". утвержденного Федеральным законом от 23 июля 2013 г. N 245-ФЗ "О внесении изменений в отдельные законодательные акты Российской Федерации в части пресечения незаконной деятельности в области археологии".
В соответствии со статьей 36 Федерального закона от 25 июня 2002 г. N 73-ФЗ "Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации" изыскательские, проектные, земляные, строительные, мелиоративные, хозяйственные работы и иные работы в границах территории объекта археологического наследия проводятся при условии реализации согласованных соответствующим органом охраны объектов культурного наследия разделов об обеспечении сохранности объектов археологического наследия в проектах проведения таких работ или проектов обеспечения сохранности объектов археологического наследия либо плана проведения спасательных археологических полевых работ, включающих оценку воздействия проводимых работ на указанные объекты культурного наследия.
2.7. Мероприятия по охране окружающей среды
Мероприятия по охране окружающей среды проектом планировки территории не предусматриваются.
2.8. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе по обеспечению пожарной безопасности и гражданской обороны
Мероприятия по обеспечению гражданской обороны, установка электросирен оповещения, размещение защитных сооружений гражданской обороны проектом планировки территории не предусматриваются.

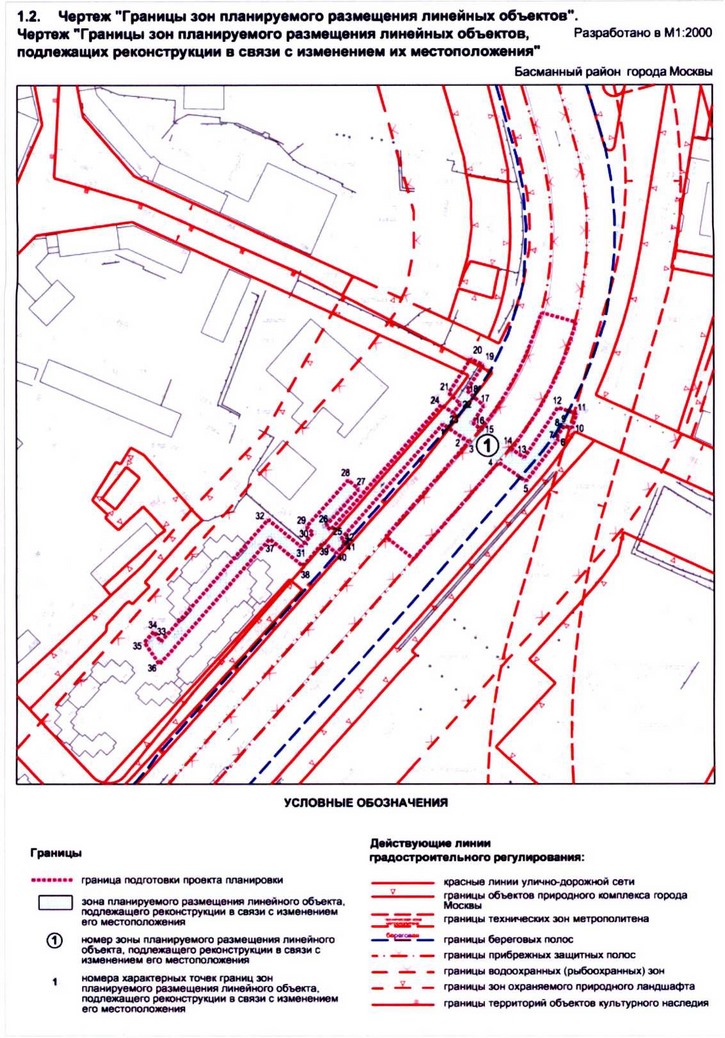

2.9. Перечень зон планируемого размещения объектов капитального строительства к чертежу "Границы зон планируемого размещения линейных объектов", чертежу "Границы зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения"
| N зоны на плане | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
| Площадь, га | Протяженность, км | |||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Зона планируемого размещения линейного объекта, подлежащего реконструкции в связи с изменением его местоположения | Газопровод среднего давления | 1,06 | 0,170 |
2.10. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Мероприятия по реализации проекта планировки территории линейного объекта предусмотрены в один этап.
Для реализации планировочных решений требуется выполнение следующих мероприятий:
- инженерная подготовка территории строительной площадки с первоначальными работами по планировке и обеспечению временных стоков поверхностных вод;
- мероприятия по обеспечению сохранности и эксплуатационной надежности, реконструкции и переустройству существующих инженерных коммуникаций, попадающих в зону проведения работ;
- обеспечение сохранности кабельных линий напряжением 20 кВ направлением от подстанции N 868 до трансформаторной подстанции N 1010, принадлежащих АО "ОЭК";
- обеспечение сохранности сетей водоснабжения диаметром 600 - 900 мм, сетей канализации диаметром 189 - 300 - 900 - 1900 мм, принадлежащих АО "Мосводоканал";
- разработка траншей и котлованов;
- строительство инженерных коммуникаций;
- благоустройство и озеленение нарушенной территории.
Изъятие земельных участков и снос объектов капитального строительства в установленном законом порядке проектом планировки территории не предусматриваются.
