ПРАВИТЕЛЬСТВО МОСКВЫ

ПОСТАНОВЛЕНИЕ

23 октября 2020 г. N 1801-ПП

Об утверждении проекта планировки территории линейного объекта - реконструкция газопровода низкого давления на земельном участке по адресу: Новопесчаная улица, Чапаевский переулок

В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:

1. Утвердить проект планировки территории линейного объекта - реконструкция газопровода низкого давления на земельном участке по адресу: Новопесчаная улица, Чапаевский переулок (приложение).

2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Бочкарева А.Ю.

Мэр Москвы С.С.Собянин

Приложение
к постановлению Правительства Москвы
от 23 октября 2020 г. N 1801-ПП

Проект планировки территории линейного объекта - реконструкция
газопровода низкого давления на земельном участке по адресу: Новопесчаная улица, Чапаевский переулок

1. Графическая часть

Постановление Правительства Москвы от 23.10.2020 N 1801-ПП "Об утверждении проекта планировки территории линейного объекта - реконструкция газопровода низкого давления на земельном участке по адресу: Новопесчаная улица, Чапаевский переулок"

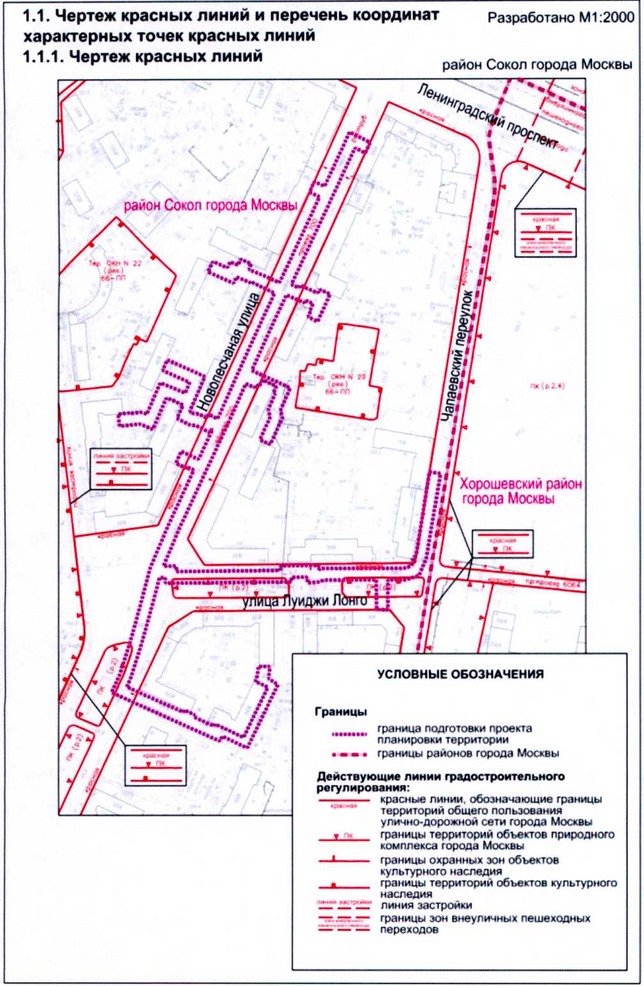

1.1.2 Перечень координат характерных точек красных линий

Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых и отменяемых красных линий.

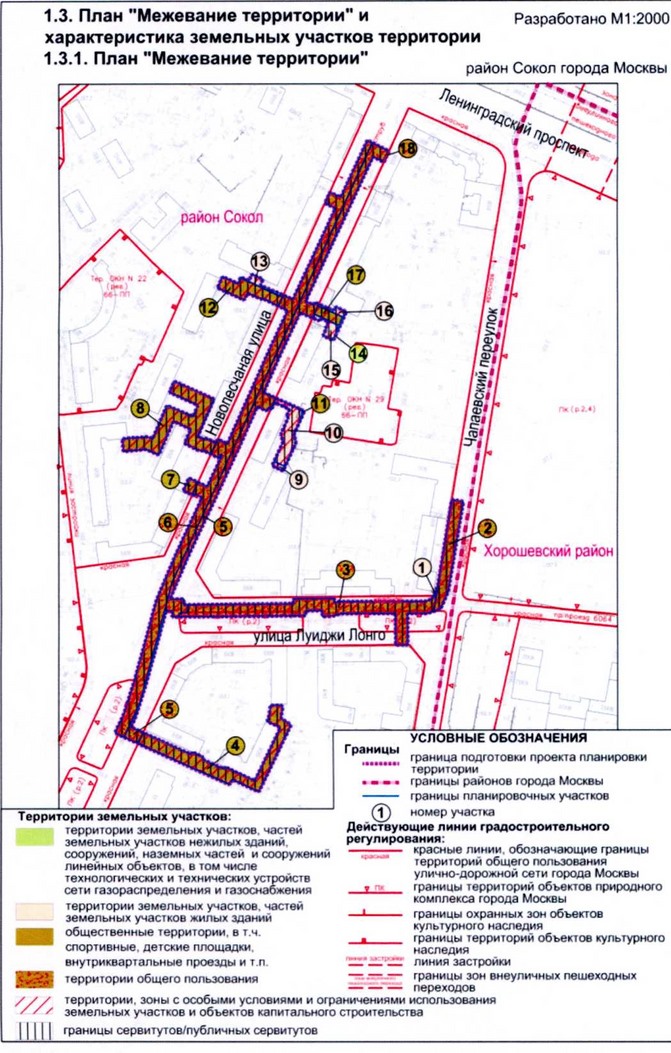

1.3.2. Характеристика земельных участков территории
к плану "Межевание территории"

Назначение территории	N участка на плане	Кадастровый номер земельного участка	Местоположение (адрес)	Вид разрешенного использования земельных участков	Площадь в границах участков, установленных проектом межевания, га	Вид ограничения (обременения) на земельном участке, площадь, га	Примечание
1	2	3	4	5	6	7	8
Территории земельных участков, частей земельных участков жилых зданий	1	Кадастровый номер отсутствует	г. Москва, Чапаевский переулок, д. 10/2	Ф1	0,001	Зона регулирования застройки - 0,001 га, зона охраняемого культурного слоя - 0,001 га, территория объекта культурного наследия (объект археологии) - 0,001 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,001 га, сервитут/публичный сервитут - 0,001 га
	9	Кадастровый номер отсутствует	г. Москва, Новопесчаная улица, д. 9	Ф1	0,004	Зона регулирования застройки - 0,004 га, зона охраняемого культурного слоя - 0,004 га, территория объекта культурного наследия (объект археологии) - 0,004 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,004 га, сервитут/публичный сервитут - 0,004 га
	10	Кадастровый номер отсутствует	г. Москва, Новопесчаная улица, д. 7	Ф1	0,06	Зона регулирования застройки - 0,06 га, зона охраняемого культурного слоя - 0,06 га, территория объекта культурного наследия (объект археологии) - 0,06 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,06 га, сервитут/публичный сервитут - 0,06 га
	13	77:09:0005002:53	г. Москва, Новопесчаная улица, д. 2а	Ф1	0,01	Зона регулирования застройки - 0,01 га, зона охраняемого культурного слоя - 0,01 га, территория объекта культурного наследия (объект археологии) - 0,01 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,01 га, сервитут/публичный сервитут - 0,01 га
	15	Кадастровый номер отсутствует	г. Москва, Новопесчаная улица, д. 5	Ф1	0,02	Зона регулирования застройки - 0,02 га, зона охраняемого культурного слоя - 0,02 га, территория объекта культурного наследия (объект археологии) - 0,02 га, обременение условием использования подземного
						пространства - техническая (охранная) зона инженерных коммуникаций - 0,02 га, сервитут/публичный сервитут - 0,02 га
	16	77:09:0005003:6183	г. Москва, Новопесчаная улица, д. 3 к. 1	Ф1	0,01	Зона регулирования застройки - 0,01 га, зона охраняемого культурного слоя - 0,01 га, территория объекта культурного наследия (объект археологии) - 0,01 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,01 га, сервитут/публичный сервитут - 0,01 га
	ИТОГО				0,105
Территории земельных участков, частей земельных участков нежилых зданий, сооружений, наземных частей и сооружений линейных объектов, в том числе технологических и технических устройств сети газораспределения и газоснабжения	14	77:09:0005003:24	г. Москва, Чапаевский переулок, вл. 6	Ф1	0,001	Зона регулирования застройки - 0,001 га, зона охраняемого культурного слоя - 0,001 га, территория объекта культурного наследия (объект археологии) - 0,001 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,001 га, сервитут/публичный сервитут - 0,001 га
	ИТОГО				0,001
Территории общего пользования	2	77:09:0005003:71	г. Москва, Чапаевский переулок	Ф1	0,082	Зона регулирования застройки - 0,082 га, зона охраняемого культурного слоя - 0,082 га, территория объекта культурного наследия (объект археологии) - 0,082 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,082 га, сервитут/публичный сервитут - 0,082 га
	3	77:09:0005003:70	г. Москва, улица Луиджи Лонго	Ф1	0,25	Зона регулирования застройки - 0,25 га, зона охраняемого культурного слоя - 0,25 га, территория объекта культурного наследия (объект археологии) - 0,25 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,25 га, сервитут/публичный сервитут - 0,25 га, территория Природного комплекса - 0,07 га
	5	77:09:0005003:72	г. Москва, Новопесчаная улица	Ф1	0,22	Зона регулирования застройки - 0,22 га, зона охраняемого культурного слоя - 0,22 га, территория объекта культурного наследия (объект археологии) - 0,25 га, обременение условием
						- 0,22 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,22 га, сервитут/публичный сервитут - 0,22 га
	6	77:09:0005002:128	г. Москва, Новопесчаная улица	Ф1	0,395	Зона регулирования застройки - 0,395 га, зона охраняемого культурного слоя - 0,395 га, территория объекта культурного наследия (объект археологии) - 0,395 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,395 га, сервитут/публичный сервитут - 0,395 га, территория Природного комплекса - 0,015 га
	18	Кадастровый номер отсутствует	г. Москва, Новопесчаная улица	Ф1	0,001	Зона регулирования застройки - 0,001 га, зона охраняемого культурного слоя - 0,001 га, территория объекта культурного наследия (объект археологии) - 0,001 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,001 га, сервитут/публичный сервитут - 0,001 га
	ИТОГО				0,948
Общественные территории, в т.ч. спортивные, детские площадки, внутриквартальные проезды и т.п.	4	Кадастровый номер отсутствует	г. Москва, Новопесчаная улица	Ф1	0,16	Зона регулирования застройки - 0,16 га, зона охраняемого культурного слоя - 0,16 га, территория объекта культурного наследия (объект археологии) - 0,16 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,16 га, сервитут/публичный сервитут - 0,16 га
	7	Кадастровый номер отсутствует	г. Москва, Новопесчаная улица	Ф1	0,01	Зона регулирования застройки - 0,01 га, зона охраняемого культурного слоя - 0,01 га, территория объекта культурного наследия (объект археологии) - 0,01 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,01 га, сервитут/публичный сервитут - 0,01 га
	8	Кадастровый номер отсутствует	г. Москва, Новопесчаная улица	Ф1	0,16	Зона регулирования застройки - 0,16 га, зона охраняемого культурного слоя - 0,16 га, территория объекта культурного наследия (объект археологии) - 0,16 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,16 га, сервитут/публичный сервитут - 0,16 га
	11	Кадастровый номер отсутствует	г. Москва, Новопесчаная улица	Ф1	0,001	Зона регулирования застройки - 0,001 га, зона охраняемого культурного слоя - 0,001 га, территория объекта культурного наследия (объект археологии) - 0,001 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,001 га, сервитут/публичный сервитут - 0,001 га
	12	Кадастровый номер отсутствует	г. Москва, Новопесчаная улица	Ф1	0,05	Зона регулирования застройки - 0,05 га, зона охраняемого культурного слоя - 0,05 га, территория объекта культурного наследия (объект археологии) - 0,05 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,05 га, сервитут/публичный сервитут - 0,05 га
	17	Кадастровый номер отсутствует	г. Москва, Новопесчаная улица	Ф1	0,016	Зона регулирования застройки - 0,016 га, зона охраняемого культурного слоя - 0,016 га, территория объекта культурного наследия (объект археологии) - 0,016 га, обременение условием использования подземного пространства - техническая (охранная) зона инженерных коммуникаций - 0,016 га, сервитут/публичный сервитут - 0,016 га
ИТОГО					0,397
ИТОГО					1,45

______________________________

1 - Земельные участки в границах территориальных зон сохраняемого землепользования, для которых в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости

2. Положение о размещении линейных объектов

2.1. Наименование, основные характеристики (категория, протяженность, проектная мощность, пропускная способность, грузонапряженность, интенсивность движения) и назначение планируемых для размещения линейных объектов

Проект планировки территории линейного объекта - реконструкция газопровода низкого давления на земельном участке по адресу: Новопесчаная улица, Чапаевский переулок подготовлен на основании распоряжения Москомархитектуры от 12 августа 2019 г. N 713 "О подготовке проекта планировки территории линейного объекта - реконструкция газопровода низкого давления по адресу: Новопесчаная улица, Чапаевский переулок".

Проектом предусматривается замена существующих газопроводов низкого давления жилых домов района Сокол с целью выполнения программы по приведению отдельных элементов газораспределительной сети к единой степени надежности и безопасности эксплуатации.

Протяженность трассы перекладываемых газопроводов низкого давления составляет 0,8755 км. Диаметры перекладываемых газопроводов - 57, 63, 89, 108, 110, 159, 160, 219, 325 мм.

Площадь проектируемой территории составляет 1,45 га.

Размещение наземных объектов капитального строительства проектом планировки территории не предусматривается.

Реализация проектных решений потребует установления ограничений по использованию участков землепользователей, в границах которых предусмотрено размещение проектируемого газопровода и других связанных с ними инженерных коммуникаций, в том числе установления ограничения использования подземного пространства, а также установления сервитутов для строительства, реконструкции, ремонта и эксплуатации линейного объекта на участках землепользователей, в границах которых предусмотрено размещение подъездных дорог.

Основные характеристики и назначение планируемых для размещения линейных объектов

N п/п	Перечень основных планировочных характеристик	Содержание планировочных характеристик
1	Основание подготовки проекта планировки территории	1. Закон города Москвы от 05.05.2010 г. N 17 "О Генеральном плане города Москвы" 2. Распоряжение Москомархитектуры от 12 августа 2019 г. N 713 "О подготовке проекта планировки территории линейного объекта - реконструкция газопровода низкого давления по адресу: Новопесчаная улица, Чапаевский переулок"
2	Вид работ	Реконструкция
3	Категория линейного объекта	Газопровод
4	Планировочные показатели линейного объекта:
4.1	Строительство газопровода низкого давления диаметрами 57, 63, 89, 108, 110 , 159, 160, 219, 325 мм	875,5 м
5	Установление технических зон подземных коммуникаций	Не требуется (Чертеж красных линий)
6	Изменение границ природных и озелененных территорий	Не требуется
7	Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей	Требуется (план "Межевание территории")
8	Корректировка действующих технических зон подземных коммуникаций	Не требуется
9	Изменение границ особо охраняемых природных территорий	Не требуется

2.2. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федеральною значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов

Зона планируемого размещения линейного объекта и зона планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения, расположены в районе Сокол города Москвы.

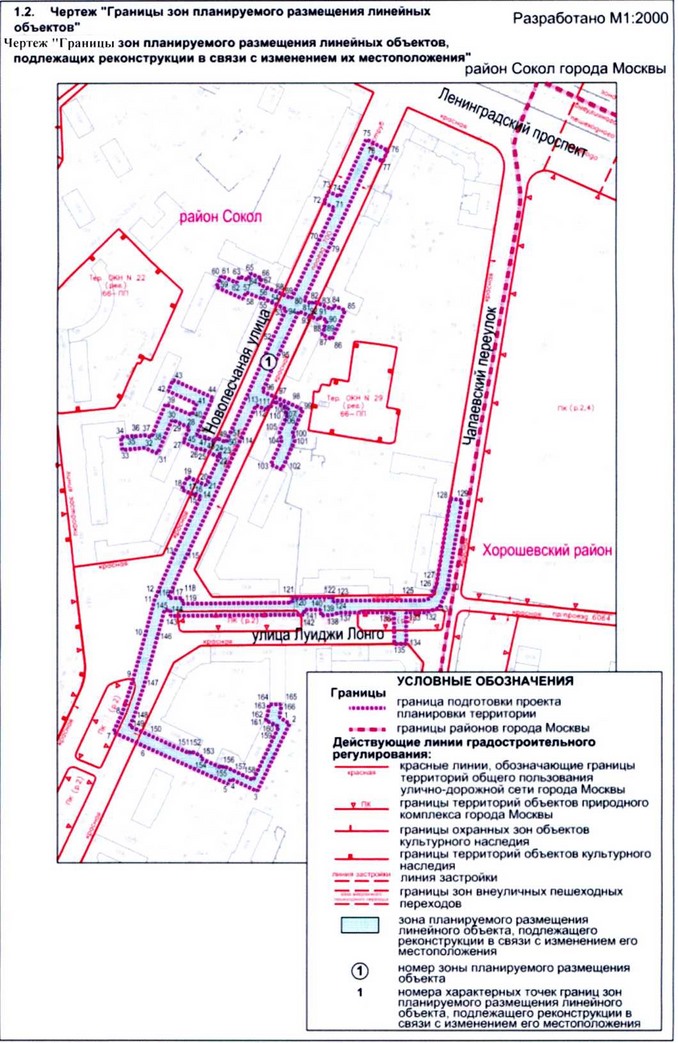

23. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, границ зон планируемою размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения

N точки на чертеже	Московская система координат
N точки на чертеже	X	Y
1	2	3
1	14681.02	1182.27
2	14675.35	1190.73
3	14619.51	1164.01
4	14629.93	1142.21
5	14625.49	1140.18
6	14657.43	1070.18
7	14668.5	1046.03
8	14684.49	1053.21
9	14711.53	1061.74
10	14750.36	1072.41
11	14777.18	1079.46
12	14782.57	1081.59
13	14816.11	1095.79
14	14862.67	1117.49
15	14865.0	1112.48
16	14865.42	1111.58
17	14864.28	1111.08
18	14868.32	1101.93
19	14878.82	1106.56
20	14874.05	1116.73
21	14871.73	1121.71
22	14897.74	1133.83
23	14898.14	1133.03
24	14894.97	1131.45
25	14901.07	1119.22
26	14901.47	1114.2
27	14907.11	1102.9
28	14918.53	1108.26
29	14924.01	1096.61
30	14924.98	1093.73
31	14897.65	1081.89
32	14902.35	1071.03
33	14900.48	1052.96
34	14910.91	1051.88
35	14911.91	1061.83
36	14911.46	1061.87
37	14912.57	1072.6
38	14910.8	1076.69
39	14937.97	1088.47
40	14929.07	1110.04
41	14938.26	1114.05
42	14948.64	1090.56
43	14957.78	1094.6
44	14943.39	1127.2
45	14912.82	1113.87
46	14911.29	1116.93
47	14910.89	1121.95
48	14907.5	1128.74
49	14910.67	1130.32
50	14906.81	1138.06
51	14912.01	1140.48
52	14983.94	1172.89
53	15015.43	1187.87
54	15021.05	1176.26
55	15025.45	1167.07
56	15024.59	1166.74
57	15029.55	1154.53
58	15024.03	1152.25
59	15033.89	1129.96
60	15040.83	1133.19
61	15043.03	1134.0
62	15037.32	1146.92
63	15042.56	1149.07
64	15039.73	1156.03
65	15045.03	1158.19
66	15040.93	1167.32
67	15035.96	1165.3
68	15030.03	1179.91
69	15024.46	1192.17
70	15070.67	1214.15
71	15098.67	1227.39
72	15102.71	1218.59
73	15111.79	1222.77
74	15107.71	1231.66
75	15154.39	1253.74
76	15145.34	1271.61
77	15136.26	1267.39
78	15140.83	1258.38
79	15066.38	1223.18
80	15022.95	1202.52
81	15020.04	1209.22
82	15022.16	1210.21
83	15015.49	1225.77
84	15018.69	1227.23
85	15014.53	1236.32
86	14990.97	1225.55
87	14994.95	1216.96
88	15000.82	1219.84
89	15001.13	1219.2
90	15006.4	1221.61
91	15009.15	1215.18
92	15006.98	1214.16
93	15010.87	1205.23
94	15013.92	1198.23
95	14979.74	1181.97
96	14948.63	1167.95
97	14943.72	1178.62
98	14938.36	1191.08
99	14933.43	1201.61
100	14913.98	1192.84
101	14908.14	1194.94
102	14884.63	1184.05
103	14888.83	1174.98
104	14908.62	1184.14
105	14914.4	1182.07
106	14928.55	1188.44
107	14929.3	1186.84
108	14934.91	1189.46
109	14940.56	1177.17
110	14934.64	1174.44
111	14935.9	1171.7
112	14933.61	1170.64
113	14937.18	1162.79
114	14907.85	1149.57
115	14812.05	1104.93
116	14779.54	1091.16
117	14779.47	1098.06
118	14779.49	1102.46
119	14774.75	1102.36
120	14775.67	1192.57
121	14779.74	1192.53
122	14780.09	1226.44
123	14776.32	1226.49
124	14777.43	1229.2
125	14777.52	1301.17
126	14779.34	1306.86
127	14790.09	1311.95
128	14861.03	1323.56
129	14859.48	1333.04
130	14785.86	1320.53
131	14771.21	1314.25
132	14767.52	1302.74
133	14767.5	1286.86
134	14741.79	1287.09
135	14741.7	1277.09
136	14767.49	1276.86
137	14767.43	1231.16
138	14765.75	1227.04
139	14764.93	1216.62
140	14769.99	1216.56
141	14769.85	1202.63
142	14765.78	1202.68
143	14764.66	1092.77
144	14769.52	1092.89
145	14769.57	1087.8
146	14747.76	1082.06
147	14708.7	1071.33
148	14680.92	1062.58
149	14673.45	1059.22
150	14666.52	1074.33
151	14650.91	1108.56
152	14652.87	1109.45
153	14648.6	1118.49
154	14646.76	1117.65
155	14638.74	1135.23
156	14640.58	1136.07
157	14636.3	1145.12
158	14628.84	1160.72
159	14672.91	1181.8
160	14674.12	1180.0
161	14678.23	1170.88
162	14680.86	1172.07
163	14688.78	1173.55
164	14691.47	1173.52
165	14691.59	1183.52
166	14687.9	1183.56

2.4. Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения

Учитывая глубину заложения инженерных коммуникаций и подземный способ их размещения, предельные параметры разрешенного строительства, реконструкции объектов капитального строительства в границах проекта планировки территории не устанавливаются.

2.5. Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов

Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с утверждённой ранее документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов должны быть предусмотрены на следующих стадиях проектирования.

2.6. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов

В границах подготовки проекта планировки территории расположен объект археологического наследия "Село Всехсвятское (место древнего поселения с зоной культурного наследия)", утвержденный решением Президиума Моссовета от 30 июля 1992 г. N 84 "О памятниках истории и культуры г. Москвы".

Территория подготовки проекта планировки расположена в границах зоны охраняемого культурного слоя N 014 (село Всехсвятское XV-XVIII вв.), объединенной охранной зоны N 275, утвержденных постановлением Правительства Москвы от 28 декабря 1999 г. N 1215 "Об утверждении зон охраны памятников истории и культуры г.Москвы (на территории между Камер-Коллежским валом и административной границей города)".

Проведение работ предполагается на земельном участке, непосредственно связанном с земельными участками в границах территорий объектов культурного наследия регионального значения "Братское кладбище для воинов, умерших в войну 1914 г., и для сестер милосердия Московских общин"; "1-я Московская специальная школа ВВС, 1930-е гг. Здесь в октябре 1941 г. была сформирована 3-я Московская коммунистическая стрелковая дивизия" по адресу: Чапаевский пер., д. 6, стр. 2 (постановление Правительства Москвы от 16 марта 2011 г. N 66-ПП).

Проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ должно осуществляться при условии соблюдения требований, установленных статьями 5.1 и 36 Федерального закона от 25 июня 2002 г. N 73-ФЗ "Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации".

2.7. Мероприятия по охране окружающей среды

Мероприятия по охране окружающей среды проектом планировки территории не предусматриваются.

2.8. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе но обеспечению пожарной безопасности и гражданской обороны

Мероприятия по обеспечению гражданской обороны, установка электросирен оповещения, размещение защитных сооружений гражданской обороны проектом планировки территории не предусматриваются.

2.9. Перечень зон планируемого размещения объектов капитального строительства к чертежу "Границы зон планируемого размещения линейных объектов", чертежу "Границы зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения"

N зоны на плане	Назначение зоны планируемого размещения	Наименование объекта	Характеристики объекта
N зоны на плане	Назначение зоны планируемого размещения	Наименование объекта	Площадь, га	Протяженность, км
1	2	3	4	5
1	Зона планируемого размещения линейного объекта	Газопровод низкого давления	1,45	0,8755

2.10. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения

Мероприятия по реализации проекта планировки территории линейного объекта предусмотрены в один этап.

Для реализации планировочных решений требуется выполнение следующих мероприятий:

- инженерная подготовка территории строительной площадки с первоначальными работами по планировке и обеспечению временных стоков поверхностных вод;

- сохранение с обеспечением эксплуатационной надежности, реконструкции существующих инженерных коммуникаций, расположенных в зоне проведения работ, либо переустройство таких коммуникаций;

- разработка траншей и котлованов;

- строительство инженерных коммуникаций;

- благоустройство и озеленение расположенной в границах проекта планировки территории (в том числе территории природного комплекса).

Изъятие земельных участков и снос объектов капитального строительства в установленном законом порядке проектом планировки территории не предусматриваются.
