ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
6 октября 2020 г. N 1647-ПП
Об утверждении проекта планировки территории линейного объекта -участок газопровода высокого давления по адресу: город Москва, Живописная улица
В соответствии с Градостроительным кодексом Российской Федерации, Федеральным законом от 5 апреля 2013 г. N 43-ФЗ "Об особенностях регулирования отдельных правоотношений в связи с присоединением к субъекту Российской Федерации - городу федерального значения Москве территорий и о внесении изменений в отдельные законодательные акты Российской Федерации", постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - участок газопровода высокого давления по адресу: город Москва, Живописная улица (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Бочкарева А.Ю.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы
от 6 октября 2020 г. N 1647-ПП
Проект планировки территории линейного объекта - участок газопровода высокого давления по адресу: город Москва, Живописная улица
1. Графическая часть

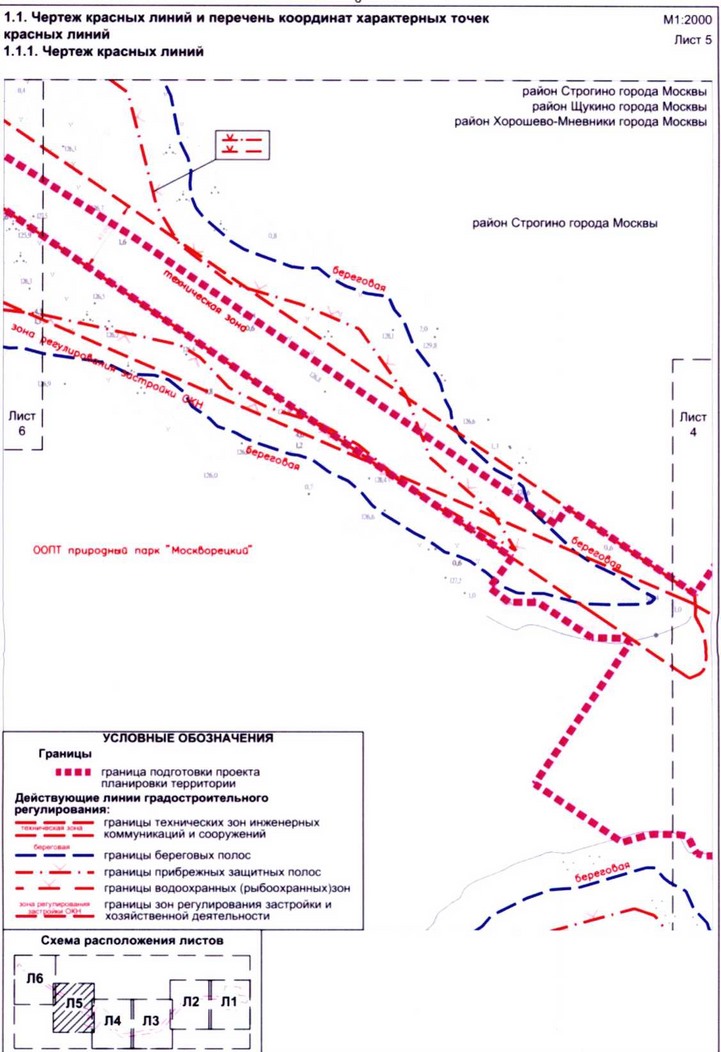

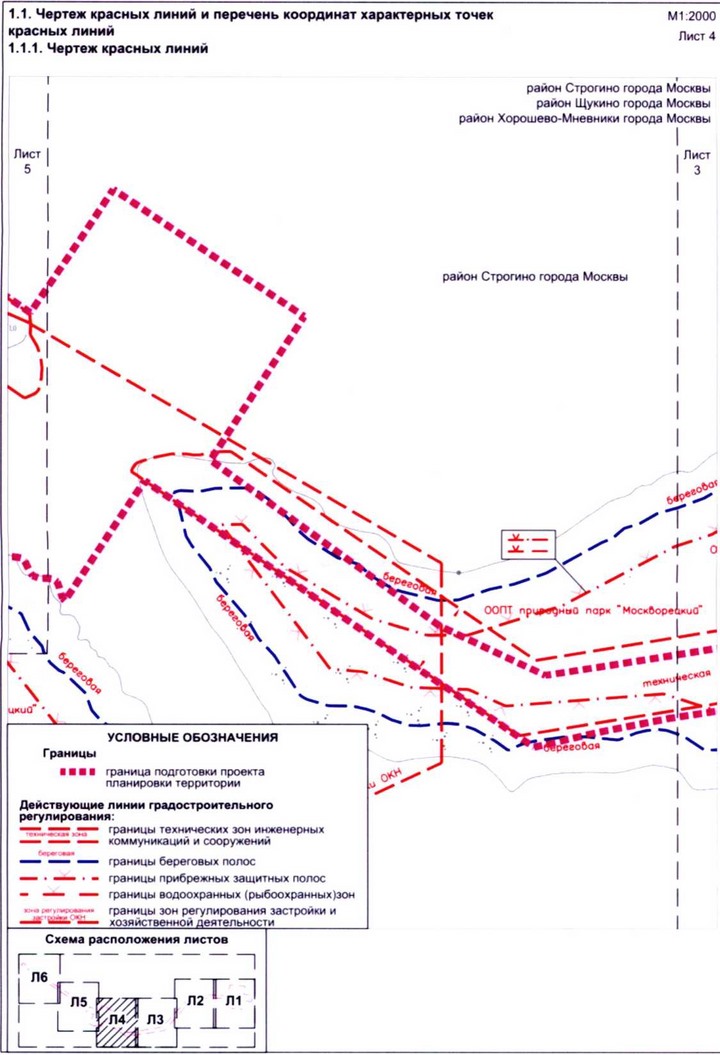

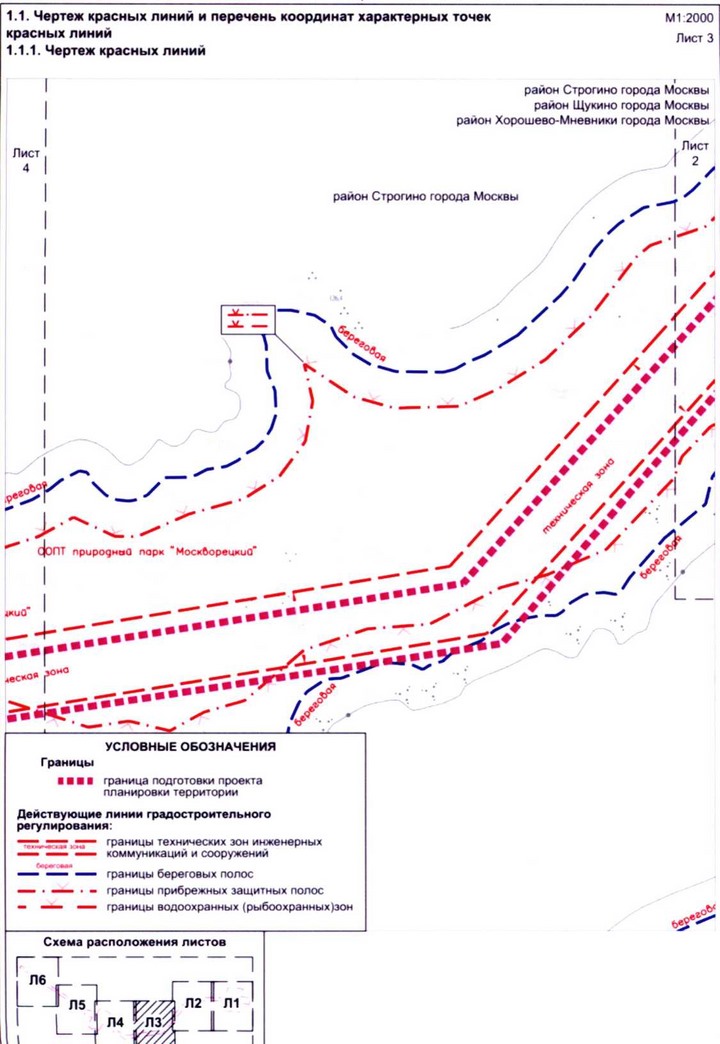

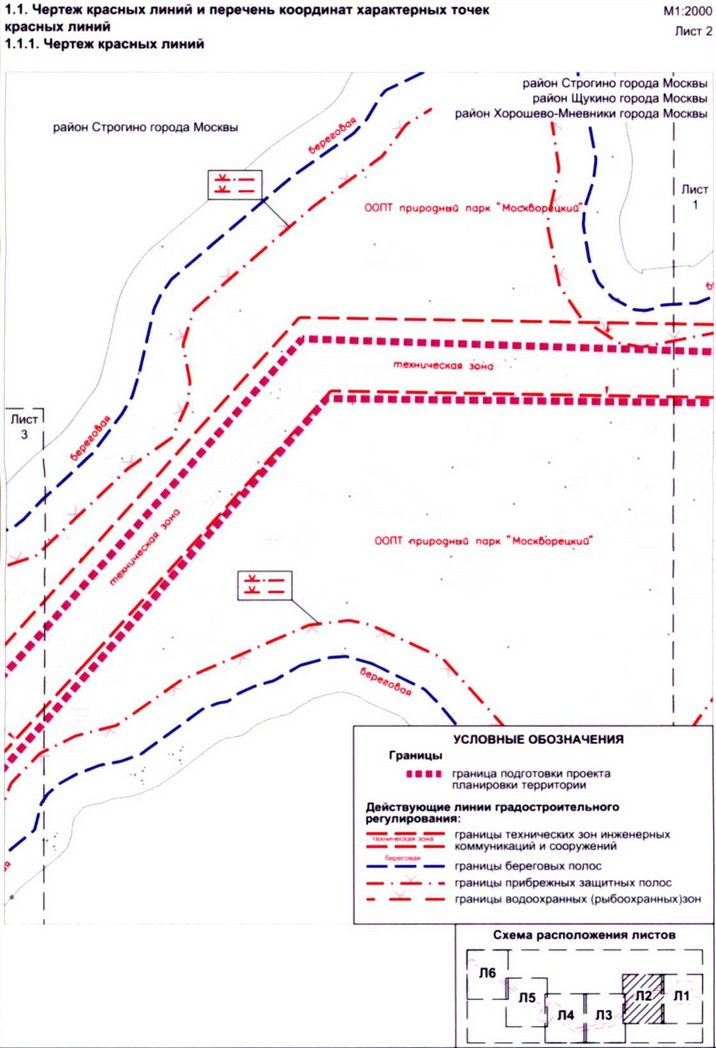

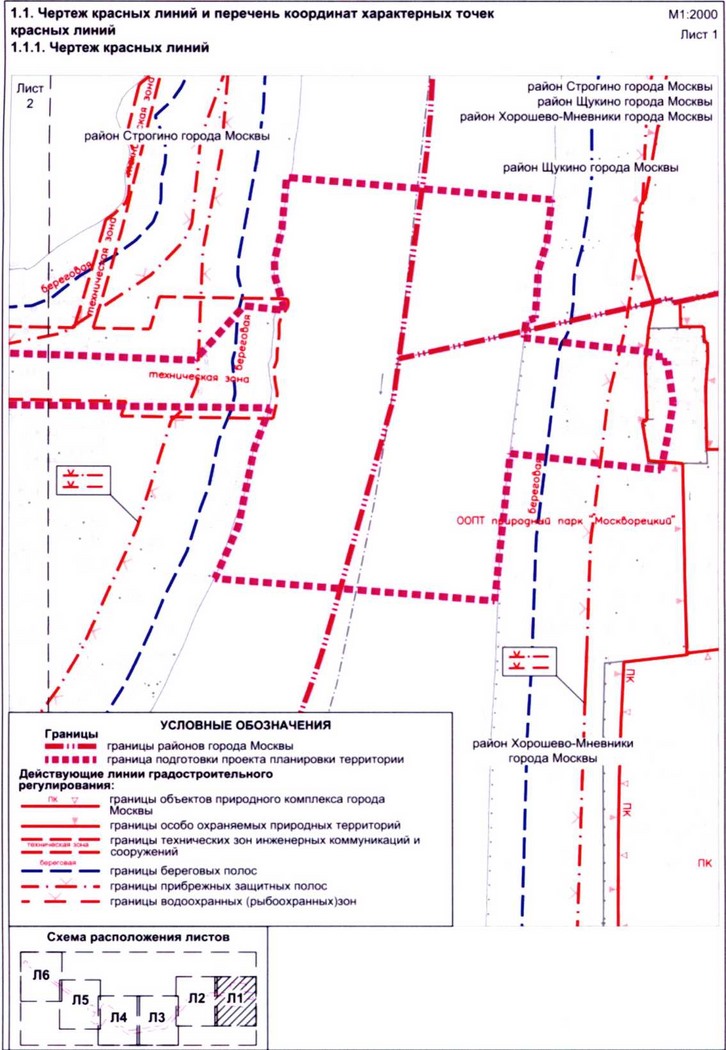

1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых, отменяемых красных линий.

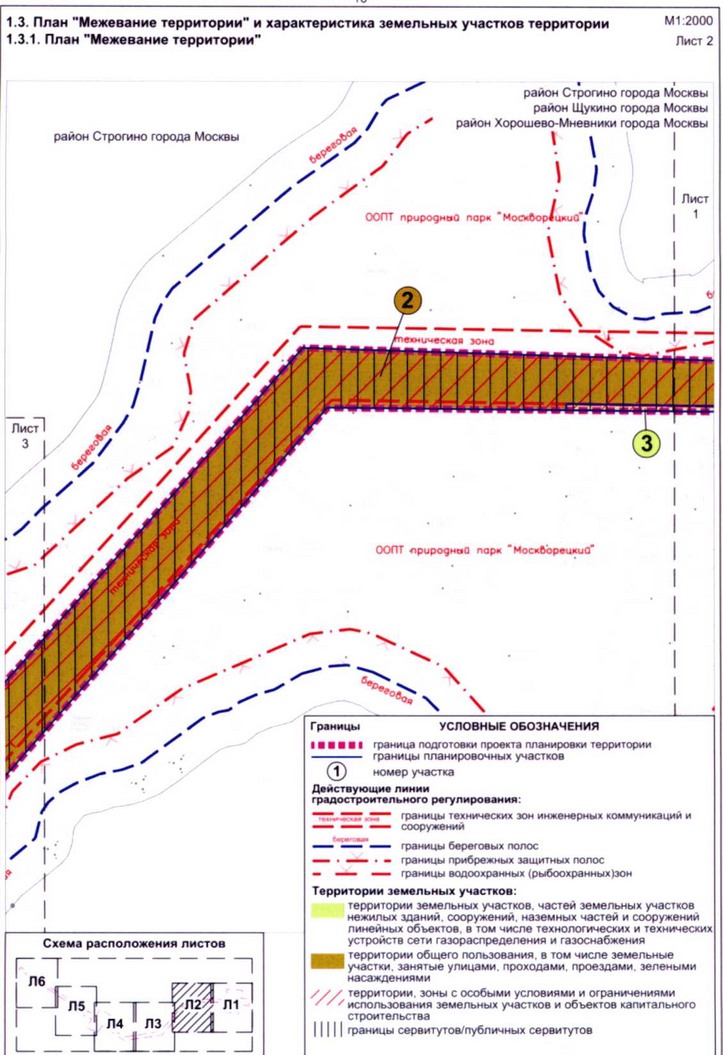

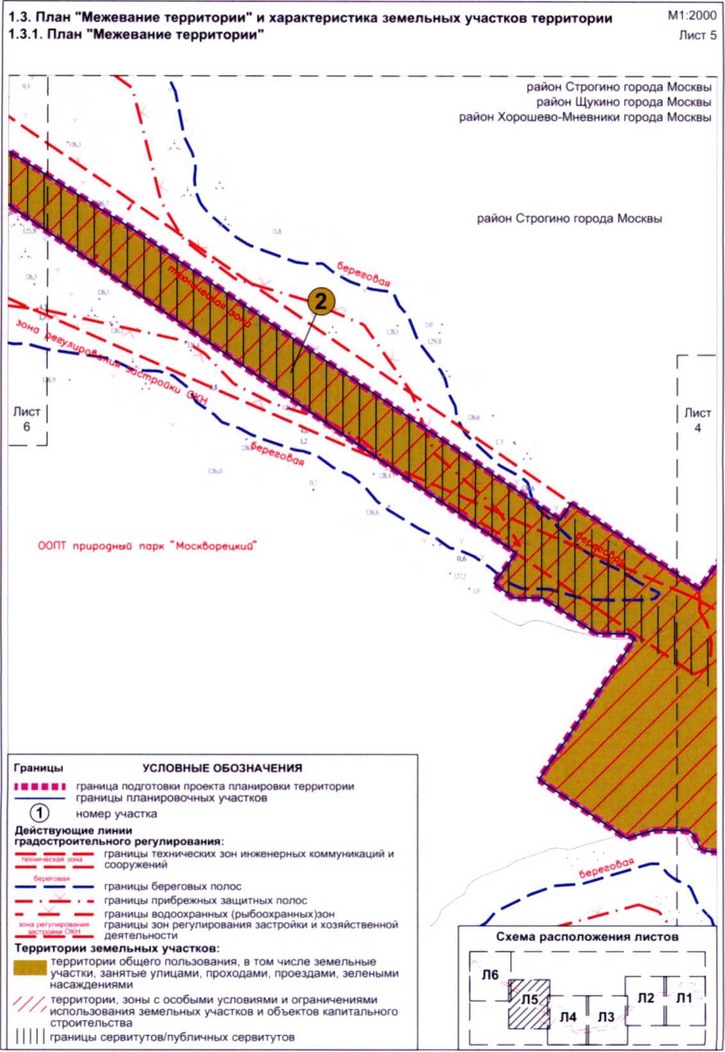

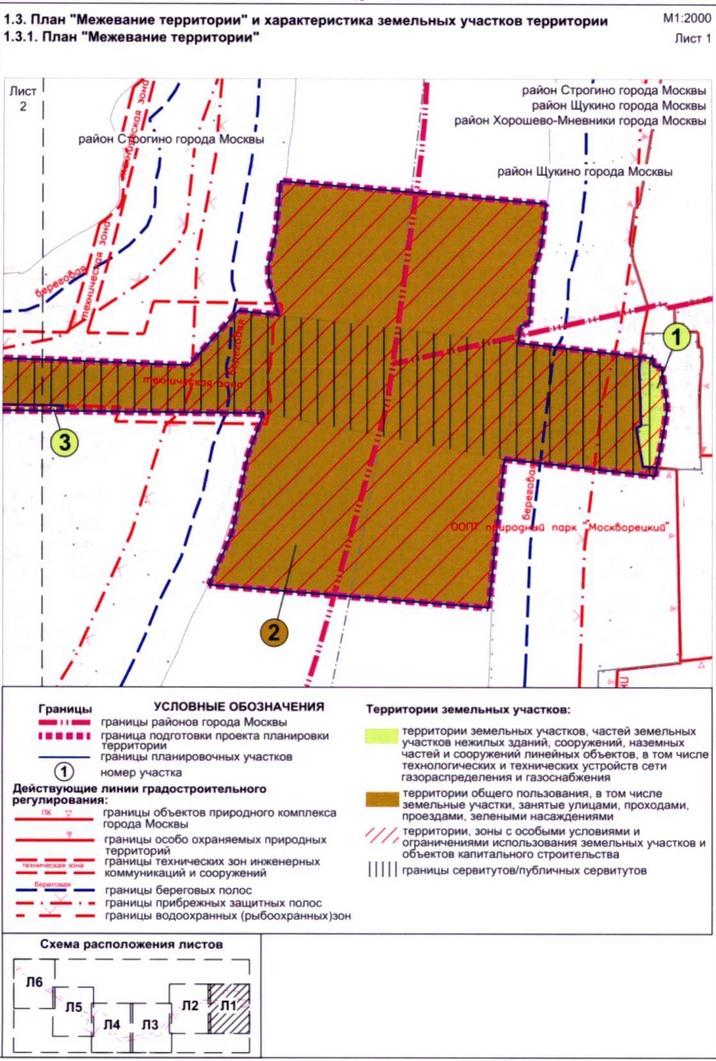

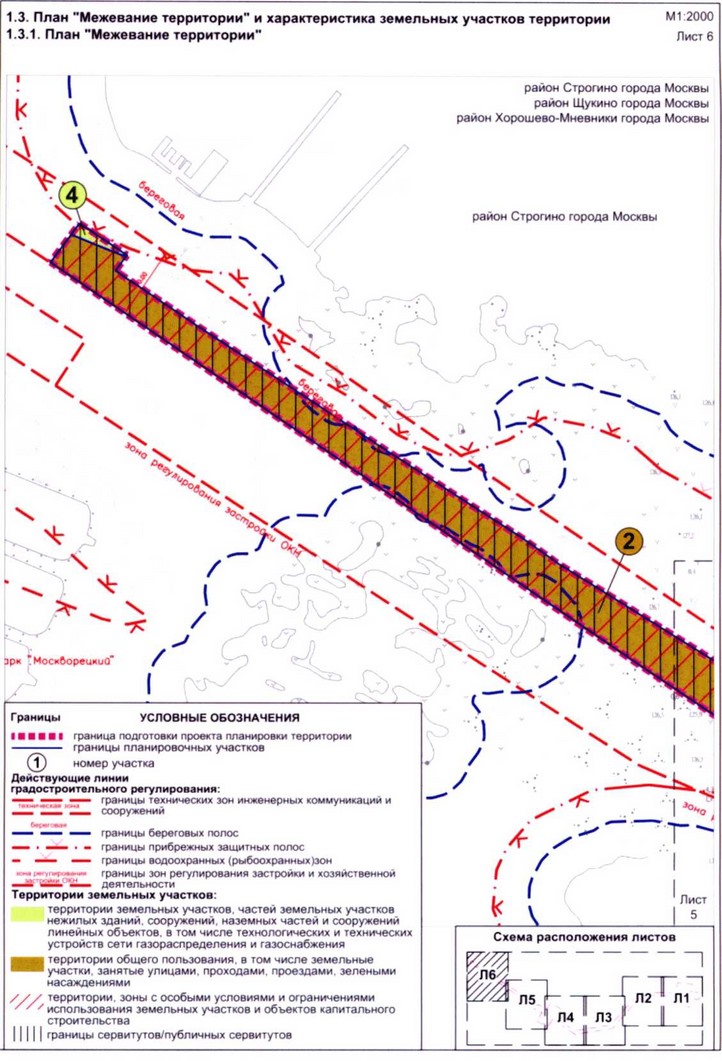

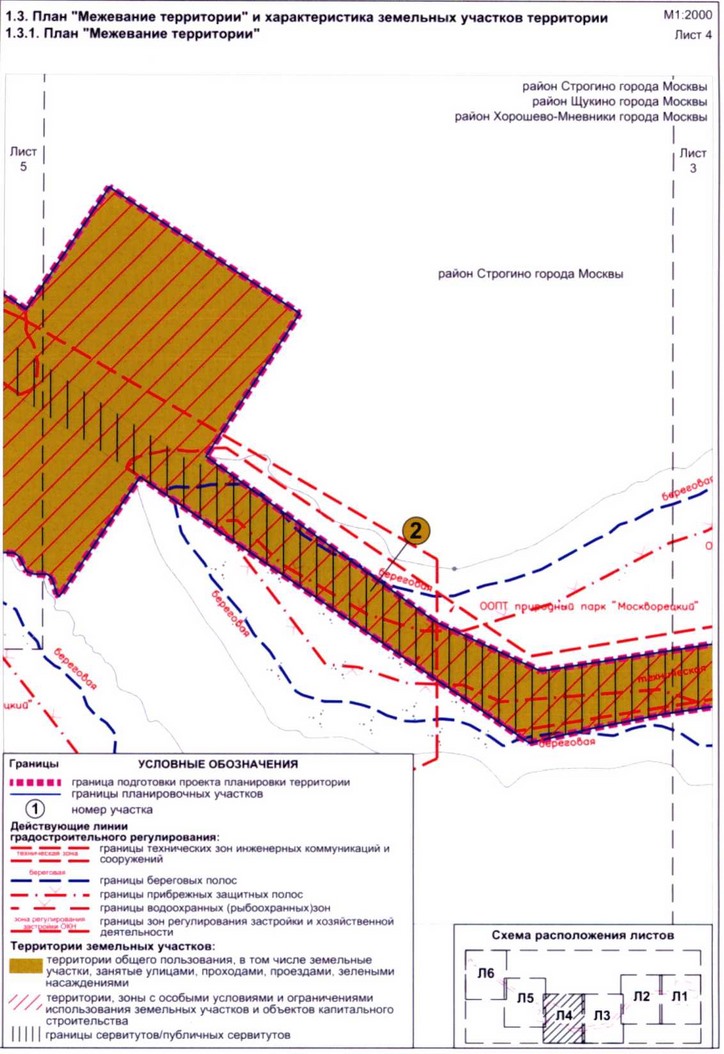

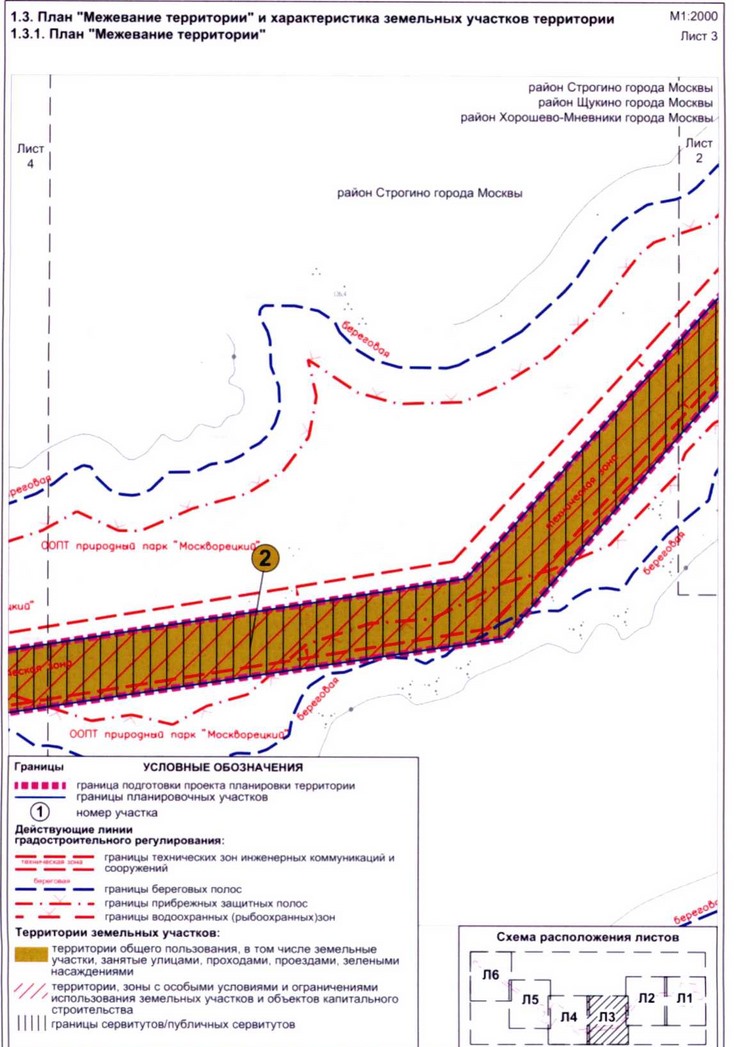

1.3.2. Характеристика земельных участков территории
| Назначение территории | Номер участка на плане | Кадастровый номер земельного участка | Местоположение (адресные ориентиры) | Виды разрешенного использования земельных участков | Площадь образуемою земельного участка, га | Вид ограничения на земельном участке, площадь, га | Примечание |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Территория земельных участков, частей земельных участков нежилых зданий, сооружений, наземных частей и сооружений линейных объектов, в том числе технологических и технических устройств сети газораспределения и газоснабжения | 1 | Часть земельного участка с кадастровым номером 77:08:0009021:1212 | город Москва, Живописная улица, владение 21, корпус 4 | Ф1 | 0,075 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,075; сервитут/публичный сервитут - 0,075 | - |
| 3 | Часть земельного участка с кадастровым номером 77:08:0008010:3 | город Москва, Строгинская пойма, проектируемый проезд 5432 | Ф1 | 0,030 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,030; сервитут/публичный сервитут - 0,030; особо охраняемая природная территория - 0,030 | - | |
| 4 | Часть земельного участка с кадастровым номером 77:08:0008010:24 | город Москва, улица Твардовского, владение 16, корпус 3 | Ф1 | 0,014 | Обременение условием использования подземного пространства техническая зона инженерных коммуникаций и сооружений - 0,014; сервитут/публичный сервитут - 0,014; особо охраняемая природная территория - 0,014 | - | |
| Итого | 0,119 |
|
| ||||
Территория общего пользования, в том числе земельные участки, занятые улицами, проходами, проездами, зелеными насаждениями | 2 | Часть земельных участков с кадастровыми номерами 77:08:0009021:1000 77:08:0009021:32 77:08:0008010:1003 77:08:0008010:1004 | город Москва, территория природно-исторического парка "Москворецкий " | Ф1 | 12,881 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникации и сооружений - 10,407; сервитут/публичный сервитут 8,088; особо охраняемая природная территория - 12,925; водоохранная зона - 8,164; прибрежная защитная полоса - 8,164; береговая полоса - 0,728 | - |
| Итого | 12,881 |
|
| ||||
| Всего | 13,0 |
|
| ||||
______________________________
1 Земельные участки в границах территориальных зон сохраняемого землепользования, для которых в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитальною строительства, сведения о которых содержатся в Едином государственном реестре недвижимости.
2. Положение о размещении линейных объектов
2.1. Наименование, основные характеристики (категория, протяженность, проектная мощность, пропускная способность, грузонапряженность, интенсивность движения) и назначение планируемых для размещения линейных объектов
Проект планировки территории линейного объекта - участок газопровода высокого давления по адресу: город Москва, Живописная улица подготовлен в соответствии с распоряжением Москомархитектуры от 16 июля 2019 г. N 611 "О подготовке проекта планировки территории линейного объекта - реконструкция газопроводов высокого давления по адресу: Серебряный Бор - ул. Живописная".
Территория в границах подготовки проекта планировки территории линейного объекта расположена в границах районов Строгино, Щукино, Хорошево-Мневники города Москвы.
Площадь проектируемой территории составляет 13 га.
Проектом планировки территории предусматривается:
- реконструкция существующего газопровода высокого давления Р<1.2 МПа общей протяженностью 3 490 м. Диаметр газопровода высокого давления 820, 1020 мм;
- прокладка электрокабеля общей длиной 1 100 м.
Реконструкция газопровода высокого давления предусмотрена открытым и закрытым способом по существующему направлению в охранной зоне существующего газопровода, от точки врезки в существующую сеть диаметром 1020 мм в районе зоны отдыха "Строгинская пойма" у южной части Строгинского мыса. Далее предусматривается прокладка газопровода высокого давления закрытым способом через залив реки Москвы. После подводных переходов (дюкеров) трасса газопровода высокого давления трассируется по Щукинскому полуострову вдоль существующих газопроводов в их охранной зоне. В районе воднолыжной базы у существующего дюкера через реку Москву предусматривается прокладка газопровода закрытым способом под рекой. Заканчивается проектируемая трасса газопровода высокого давления в районе газорегуляторного пункта "Щукино" местом врезки в существующий газопровод диаметром 820 мм.
Проектируемая территория полностью расположена в границах особо охраняемой природной территории "Природно-исторический парк "Москворецкий".
Реализация проектных решений не потребует введения дополнительных ограничений по использованию участков землепользователей, в границах которых расположен газопровод высокого давления, так как его прокладка предусматривается в существующей охранной зоне инженерных коммуникаций.
Снос объектов и изъятие земельных участков проектными решениями не предусматривается.
Основные технико-экономические показатели, оценка эффективности мероприятии
N | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание подготовки проекта планировки территории | 1. Закон города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы". 2. Распоряжение Москомархитектуры от 16 июля 2019 г. N 611 "О подготовке проекта планировки территории линейного объекта - реконструкция газопроводов высокого давления по адресу: Серебряный Бор - ул. Живописная" |
2 | Перечень проектов планировки территории, выполненных на прилегающую территорию | 1. Проект планировки территории Строгинской поймы (природный парк "Москворецкий"), утвержденный постановлением Правительства Москвы от 31 мая 2005 г. N 372-ПП "О реализации первоочередных мероприятий по сохранению и развитию территории Строгинской поймы в природном парке "Москворецкий" и о проекте планировки данной территории (Северо-Западный административный округ)" |
3 | Вид работ | Реконструкция |
4 | Общая длина трассы газопровода высокого давления Р<1,2 МПа | 3 490 м |
5 | Общая длина электрокабеля | 1 100 м |
6 | Установление охранных зон подземных коммуникаций | Не требуется (Чертеж красных линий) |
7 | Изменение границ природных и озелененных территорий | Не требуется |
8 | Изменение границ особо охраняемой природной территории | Не требуется |
9 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуется (План "Межевание территории") |
2.2. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федерального значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов
Зона планируемого размещения линейного объекта расположена в границах районов Строгино, Щукино, Хорошево-Мневники города Москвы.
2.3. Перечень координат характерных точек границ зон планируемою размещения линейных объектов, границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
N | Система координат МСК | |
| Координаты | ||
| X | Y |
1 | 2 | 3 |
| 1 | 14007.28 | -4689.35 |
2 | 14007.52 | -1705.64 |
3 | 14015.55 | -4716.36 |
4 | 14032.32 | -4703.98 |
5 | 14282.91 | -5071.92 |
6 | 14354.25 | -5176.37 |
7 | 14458.78 | -5330.31 |
8 | 14480.1 | -5314.45 |
9 | 14462.75 | -5288.13 |
10 | 14454.1 | -5294.4 |
11 | 14424.33 | -5249.82 |
12 | 14358.57 | -5149.27 |
| 13 | 14306.83 | -5068.56 |
| 14 | 14293.01 | -5049.13 |
| 15 | 14209.63 | -4915.37 |
16 | 14050.58 | -4679.62 |
17 | 14054.67 | -4677.17 |
18 | 14027.7 | -4634.61 |
19 | 14014.37 | -4642.99 |
20 | 13925.67 | -4507.5 |
21 | 13931.44 | -4503.31 |
22 | 13840.02 | -4376.08 |
23 | 13812.88 | -4318.12 |
24 | 13854.85 | -4054.49 |
25 | 13865.05 | -3992.32 |
26 | 14129.2 | -3756.01 |
27 | 14180.06 | -3710.79 |
28 | 14172.71 | -3468.63 |
29 | 14170.17 | -3402.75 |
30 | 14200.04 | -3375.47 |
31 | 14197.53 | -3353.08 |
32 | 14182.59 | -3220.6 |
33 | 14174.27 | -3146.12 |
34 | 14169.54 | -3145 93 |
35 | 14169.74 | -3141.58 |
36 | 14146.77 | -3138.24 |
37 | 14130.15 | -3141.02 |
38 | 14109.86 | -3145.05 |
39 | 141 18.96 | -3228.2 |
40 | 14143.93 | -3361.25 |
41 | 14147.3 | -3697.09 |
42 | 13915.94 | -3899.4 |
43 | 13831.89 | -3970.85 |
44 | 13788.86 | -4250.0 |
45 | 13780 99 | -4289.62 |
46 | 13772.74 | -4324.39 |
47 | 13920.08 | -4539.57 |
48 | 13985.08 | -4638.42 |
49 | 13987.49 | -4642.0 |
50 | 13987.87 | -4659.89 |
2.4. Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения
Учитывая глубину заложения инженерных коммуникаций и подземный способ их размещения, предельные параметры разрешенного строительства, реконструкции объектов капитального строительства в границах проекта планировки территории не устанавливаются.
2.5. Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитальною строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможною негативною воздействия в связи с размещением линейных объектов
Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с утвержденной ранее документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов должны быть предусмотрены на следующих стадиях проектирования.
2.6. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов
В границах проекта планировки территории и границах зоны планируемого размещения линейного объекта отсутствуют объекты культурного наследия, включенные в соответствии с требованиями Федерального закона от 25 июня 2002 г. N 73-ФЗ "Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации" в Единый государственный реестр объектов культурного наследия (памятников истории и культуры) народов Российской Федерации, в том числе выявленные объекты культурного наследия.
Также в соответствии с историко-культурным опорным планом города Москвы территория подготовки проекта планировки расположена вне границ зон охраны объектов культурного наследия, при этом линейный объект не оказывает негативного влияния на визуальное восприятие объектов культурного наследия.
В целях обеспечения мероприятий по охране объектов археологического наследия проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории будет осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
2.7. Мероприятия по охране окружающей среды
После окончания работ по размещению линейного объекта будет выполнено благоустройство территории в границах зоны ведения строительных работ.
2.8. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе по обеспечению пожарной безопасности и гражданской обороны
Мероприятия по обеспечению гражданской обороны, установка электросирен оповещения, размещение защитных сооружений гражданской обороны проектом планировки территории не предусматриваются.

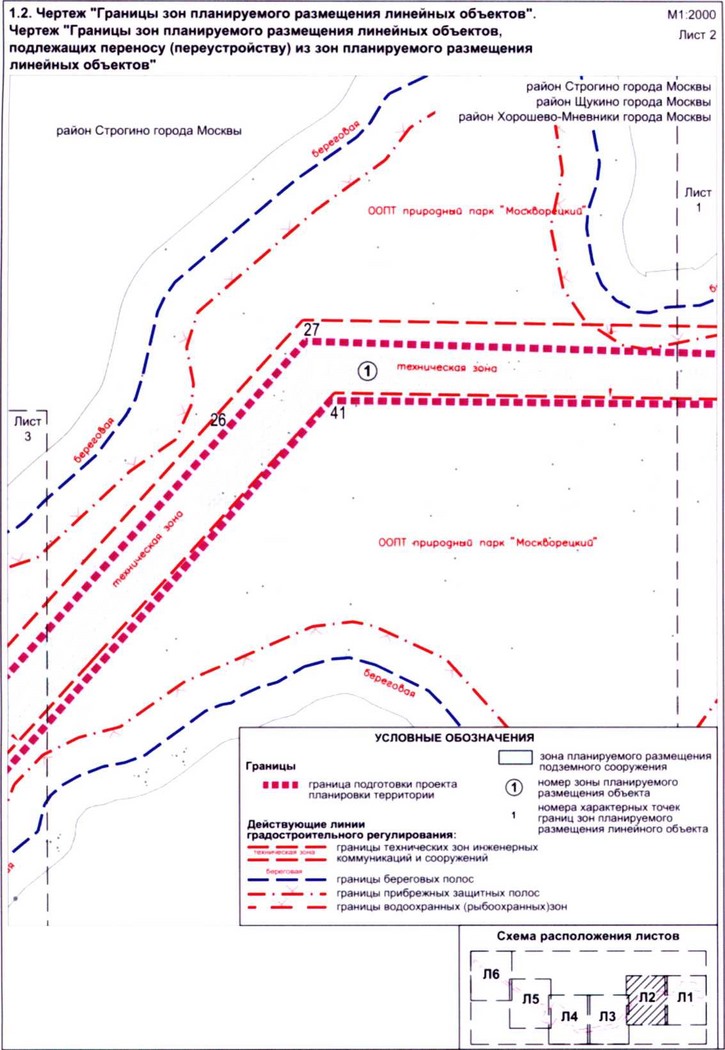

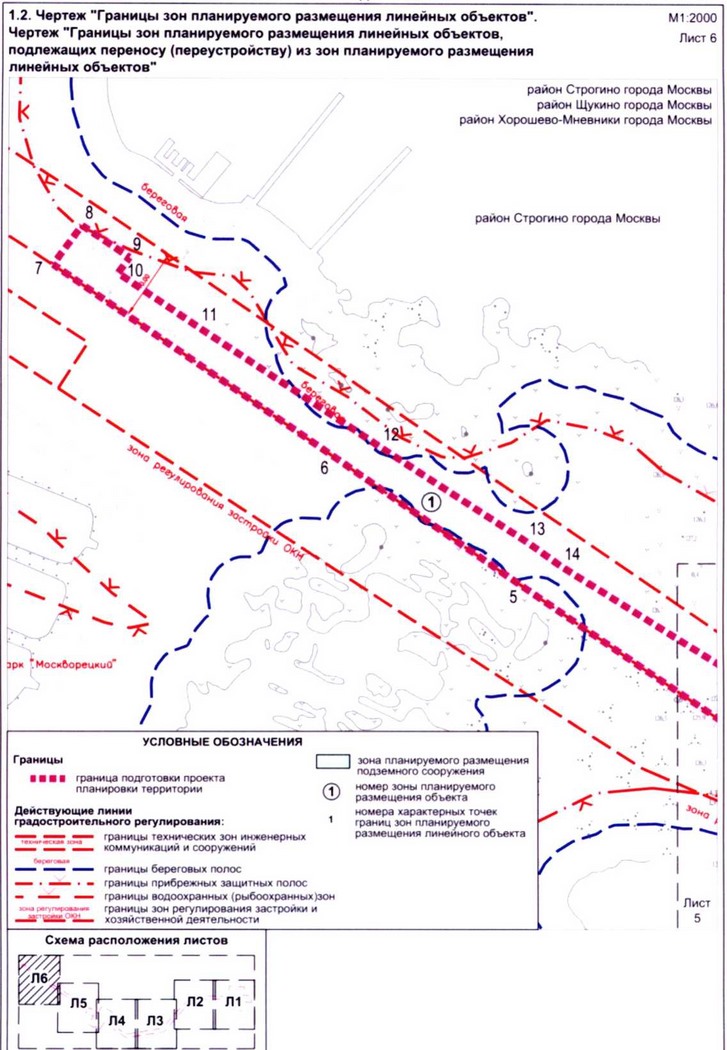

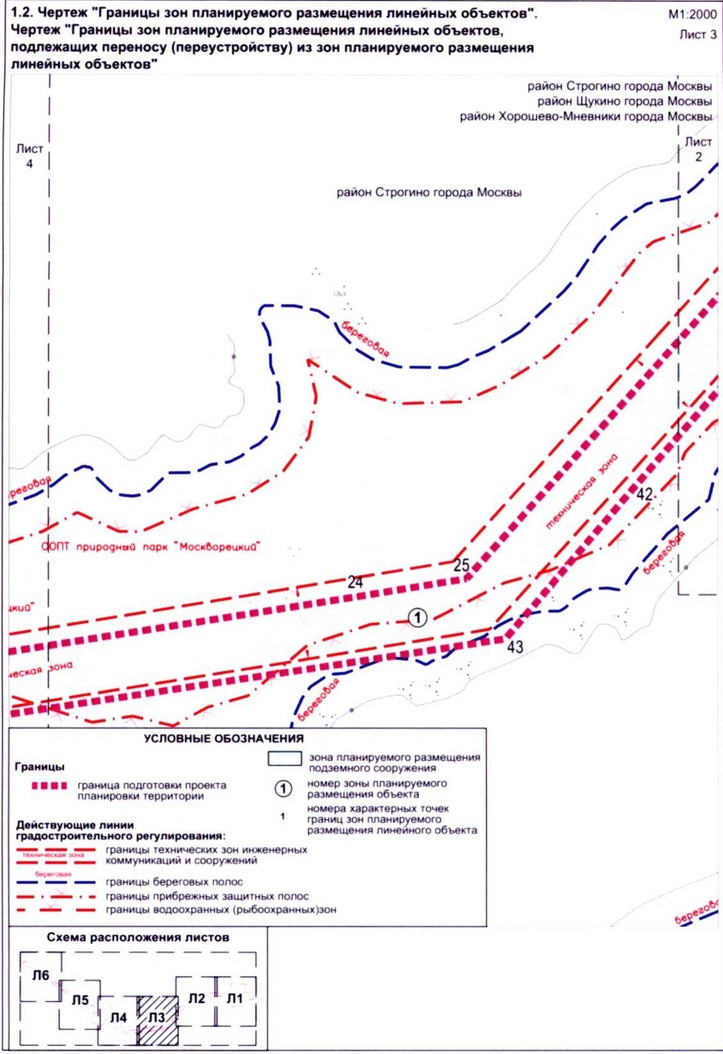

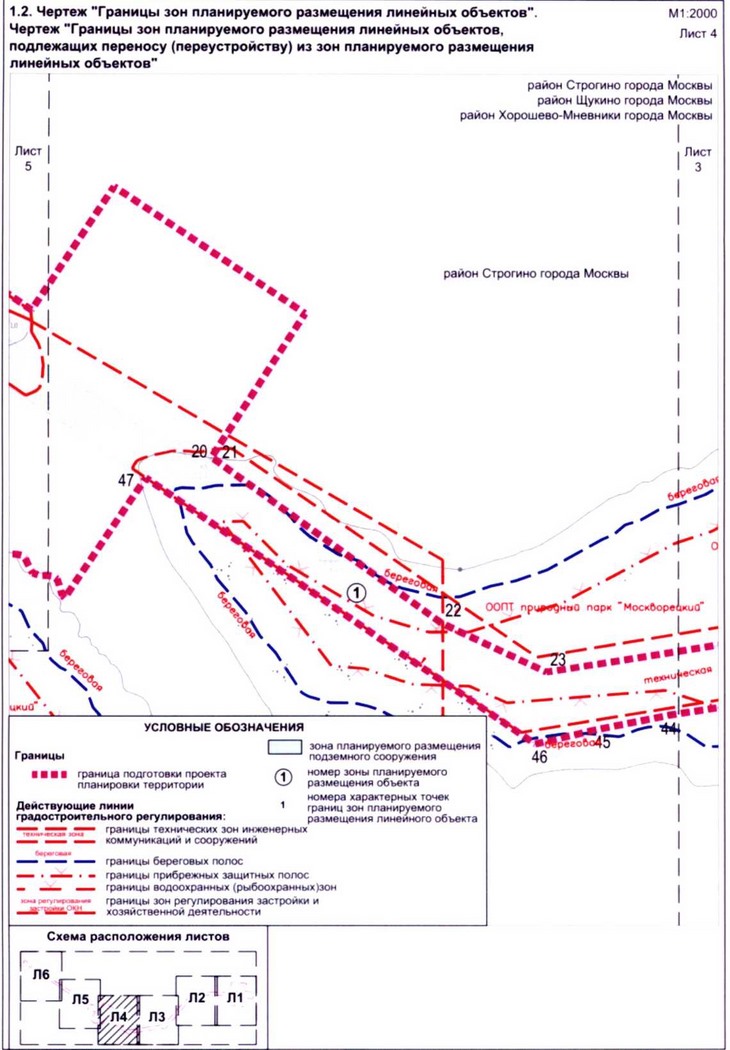

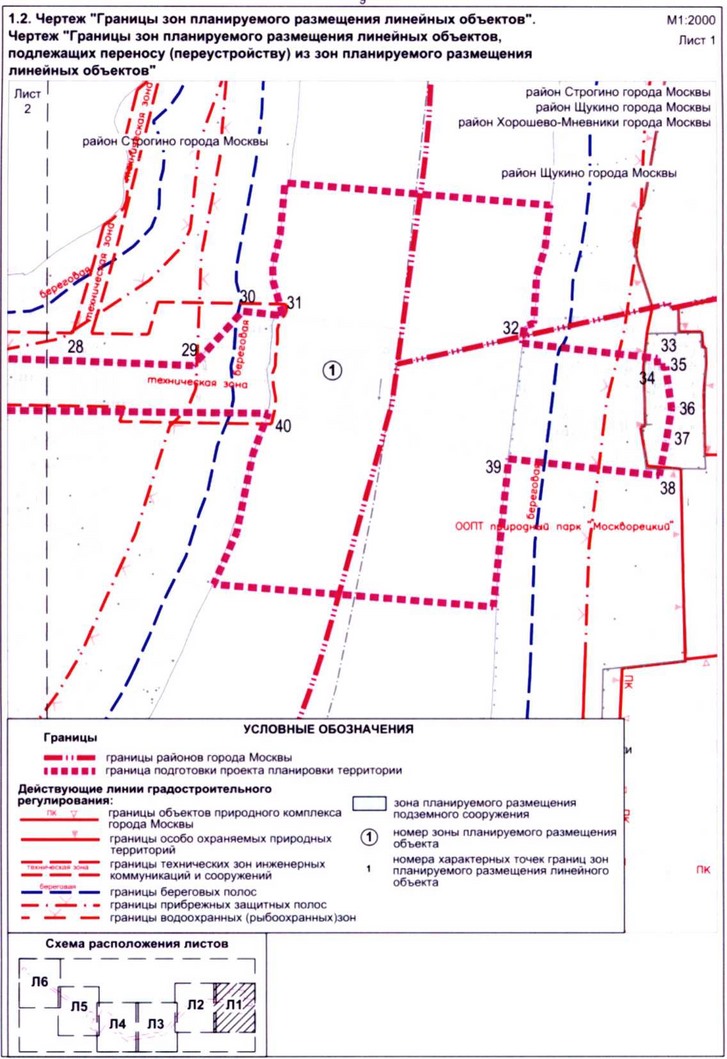

2.9. Перечень зон планируемого размещения объектов капитального строительства к чертежу "Границы зон планируемою размещения линейных объектов"
N плане | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
| Площадь, га | Протяжённость, км | |||
1 | 2 | 3 | 4 | 5 |
1 | Зона планируемого размещения линейного объекта | Газопровод высокого давления | 13 | 3.49 |
2.10. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Для реализации планировочных решений требуется выполнение следующих мероприятий:
- инженерная подготовка территории строительной площадки;
- сохранение с обеспечением эксплуатационной надежности, реконструкция существующих инженерных коммуникаций, попадающих в зону проведения работ, либо переустройство таких коммуникаций, в том числе:
- кабельных линий АО "ОЭК" напряжением:
- 10 кВ направлением ТП N 25261 - ТП N 12455 (2 штуки);
- 0,4 кВ направлением ТП N 24038 - вв. N 130093 (4 штуки);
- 20 кВ направлением ПС N 53 - ПС N 238 ПКЛ N 7 (1 штука), ПС N 53 - РМ N 70099 (1 шт.), ПС N 53 - РП N 70067 (1 штука), РП N 70044 - РП N 70099 (1 шт.), ПС N 53 - ПС N 653 ПКЛ N 10;
- реконструкция существующего газопровода высокого давления, в том числе дюкеров;
- прокладка электрокабеля общей длиной 1 100 м;
- благоустройство территории.
Размещение наземных объектов капитального строительства проектом планировки территории не предусматривается.
Реализация проекта планировки территории предусматривается в один этап.
