ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
25 сентября 2020 г. N 1585-ПП
Об утверждении проекта планировки территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги вблизи дома 7 по Дмитровскому шоссе
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги вблизи дома 7 по Дмитровскому шоссе.
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Бочкарева А.Ю.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы
от 25 сентября 2020 г. N 1585-ПП
Проект планировки территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги вблизи дома 7 по Дмитровскому шоссе

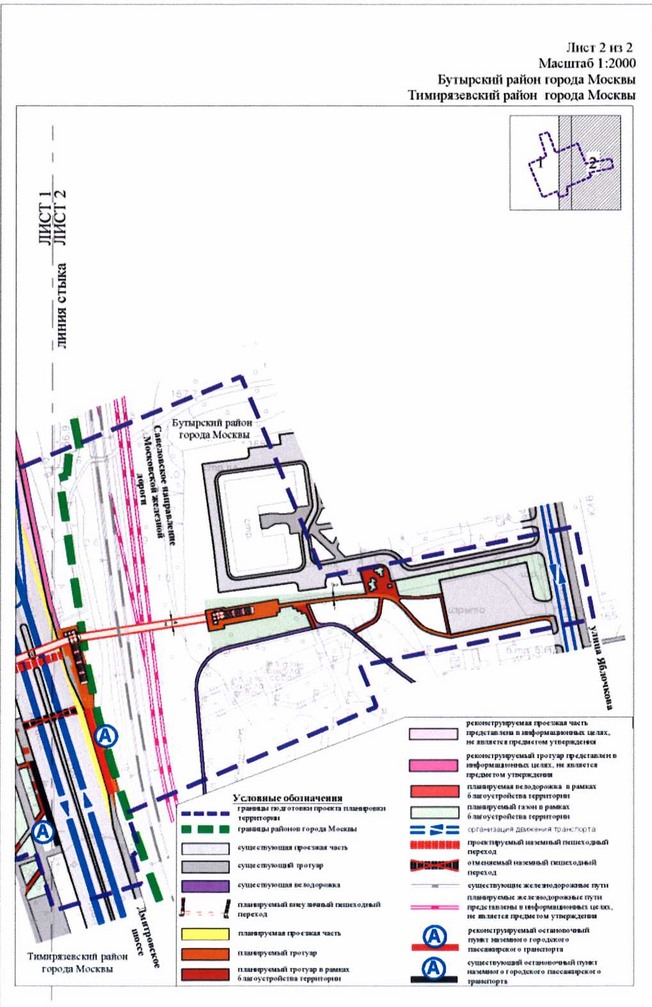

1. Графическая часть

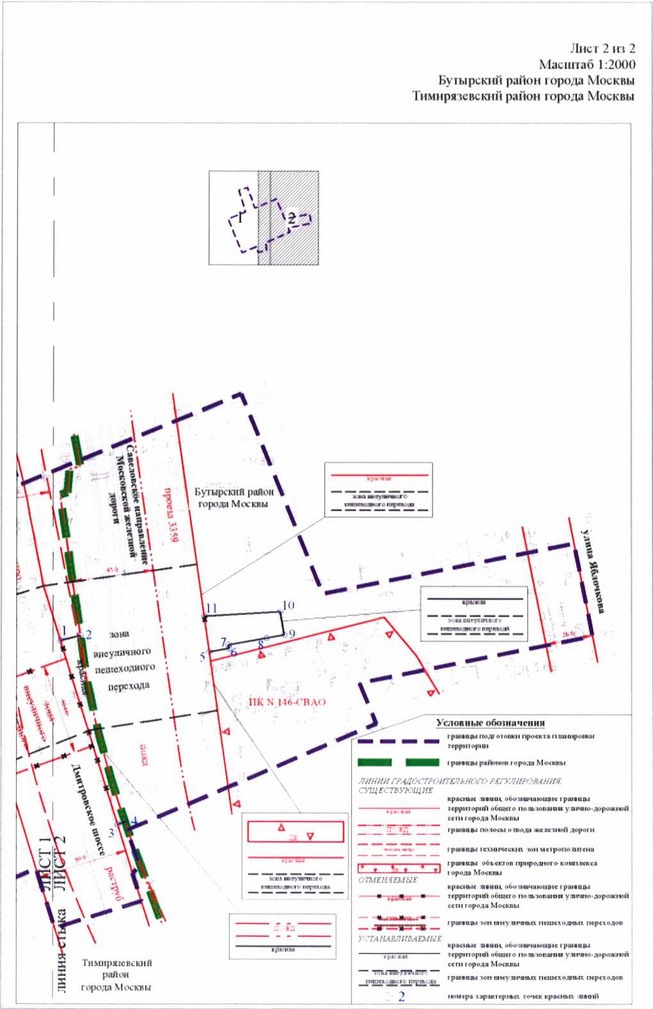

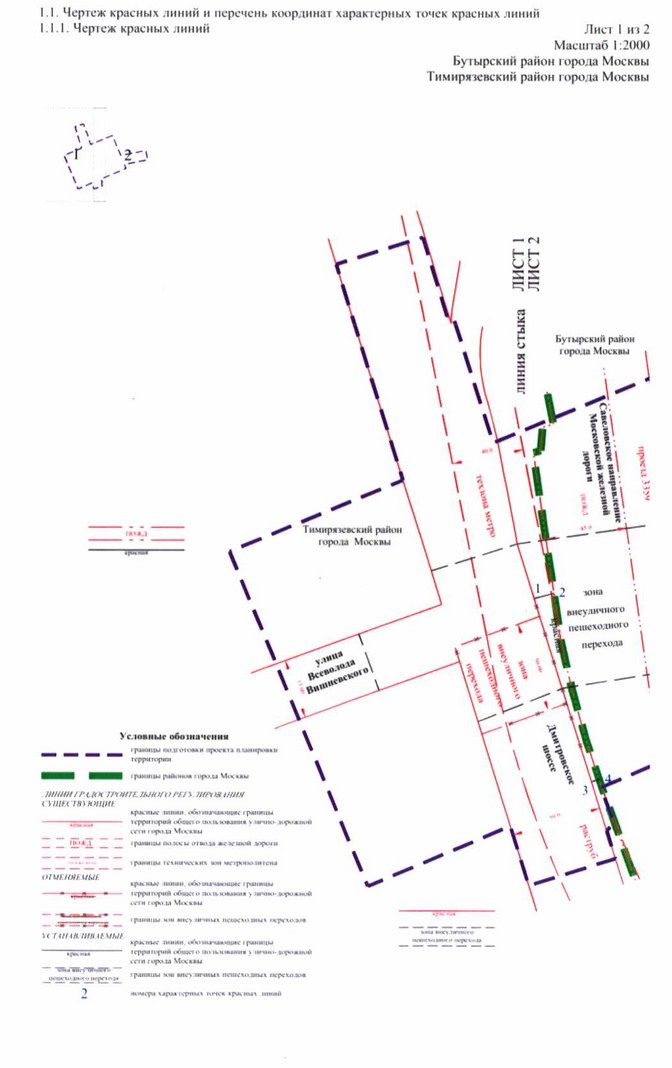

1.1.2. Перечень координат характерных точек красных линии
| N точки | Координаты точки (Московская система координат) | |
Х (м) | У (м) | |
| 1 | 2 | 3 |
| 1 | 16314.1689 | 5003.0055 |
| 2 | 16317.0312 | 5014.0092 |
| 3 | 16213.5541 | 5034.4452 |
| 4 | 16214.9836 | 5038.7192 |
| 5 | 16308.1162 | 5084.8375 |
| 6 | 16310.0683 | 5095.8692 |
| 7 | 16311.9885 | 5095.5294 |
| 8 | 16315.7016 | 5116.5134 |
| 9 | 16317.4492 | 5126.3900 |
| 10 | 16330.1519 | 5124.1422 |
| 11 | 16323.5694 | 5082.6382 |

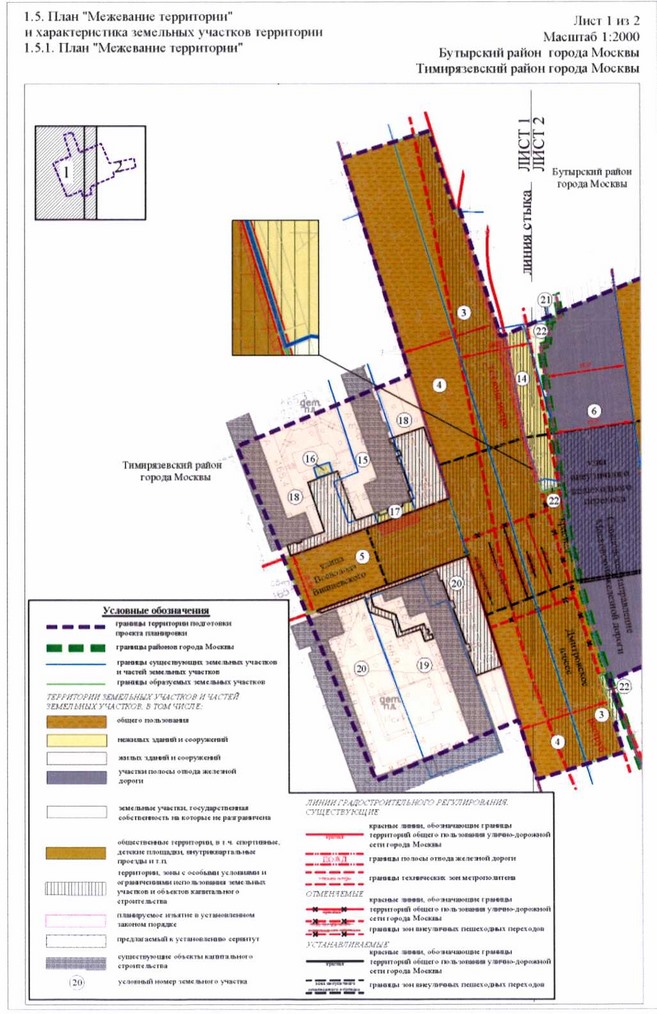

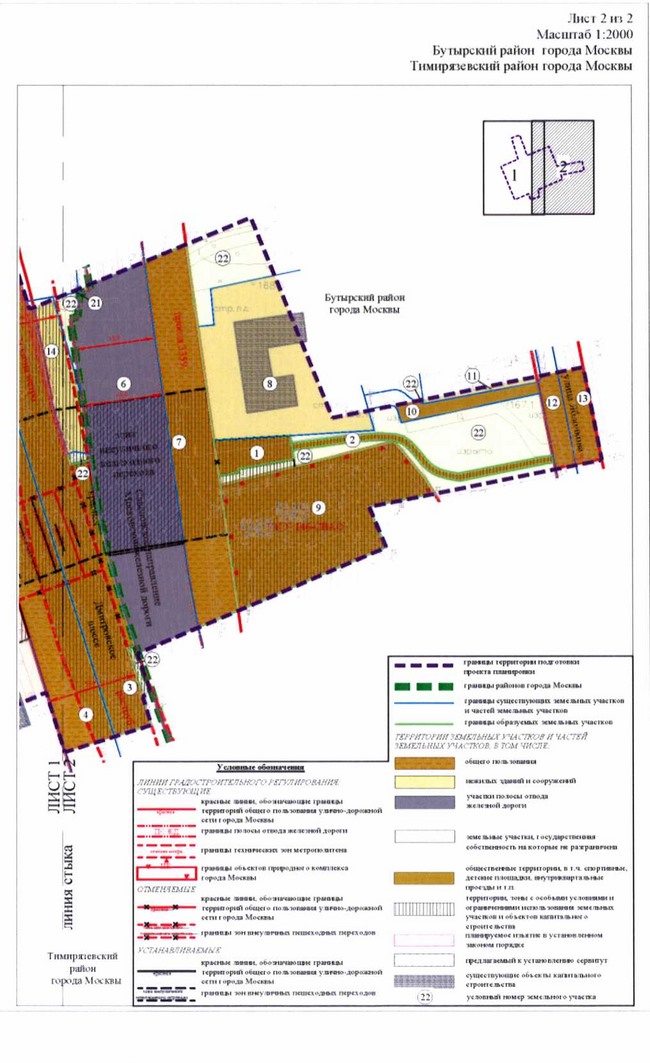

1.5.2. Характеристика земельных участков территории
к плану "Межевание территории"
N участка на плане | Кадастровый номер (при наличии) | Местоположение (адресные ориентиры) | Вид разрешенного использования | Площадь земельного участка (кв. м) | Вид ограничения использования земельного участка, площадь (кв. м) | Примечание4 |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | Образуемый земельный участок | Город Москва, улица Яблочкова | Автомобильный транспорт, территория общего пользования | 671 | 671 - зона внеуличного пешеходного перехода; 95 - ограничение подземного пространства; 671 - улично-дорожная сеть | - |
2 | Образуемый земельный участок | Город Москва, улица Яблочкова | Территория общего пользования | 622 | 622 - ограничение подземного пространства | - |
3 | Образуемый земельный участок | Город Москва, Дмитровское шоссе | Автомобильный транспорт, территория общего пользования | 8663 | 7291 - ограничение подземного пространства; 1815 - зона внеуличного пешеходного перехода; 8663 - улично-дорожная сеть | Образуется из участка N 14 с кадастровым номером 77:09:0003027:2 |
4 | Часть земельного участка с кадастровым номером 77:09:0003023:157 | Город Москва, Дмитровское шоссе | Ф1 | 10277 | 2253 - ограничение подземного пространства; 2256 - зона внеуличного пешеходного перехода; 10277 - улично-дорожная сеть |
|
5 | Образуемый земельный участок | Город Москва, улица Всеволода Вишневского | Автомобильный транспорт, территория общего пользования | 3158 | 1573 - зона внеуличного пешеходного перехода; 3158 - улично-дорожная сеть | Образуется из участка N 17 с кадастровым номером 77:09:0003023:107 |
6 | Часть земельного участка с кадастровым номером 77:02:0020009:3 | Участок N 2 Савеловского направления Московской железной дороги | Ф1 | 8633 | 8633 - полоса отвода железной дороги; 3616 - зона внеуличного пешеходного перехода; 59 - ограничение подземного пространства | Сервитут для строительства и эксплуатации линейного объекта - 3616 кв. м |
7 | Образуемый земельный участок | Город Москва, проезд N 3359 | Автомобильный транспорт, территория общего пользования | 4921 | 1971 - зона внеуличного пешеходного перехода; | - |
8 | Часть земельного участка с кадастровым номером 77:02:0020002:7877 | Город Москва, улица Яблочкова, владение 3/1 | Ф1 | 4950 | - | - |
9 | Образуемый земельный участок | Город Москва, улица Яблочкова | Территория общего пользования | 6043 | 416 - ограничение подземного пространства; 6043 - границы объектов природного комплекса города Москвы | - |
10 | Часть земельного участка с кадастровым номером 77:02:0020002:7875 | Город Москва, улица Яблочкова, владение 3/2 | Ф1 | 594 | - | - |
11 | Часть земельного участка с кадастровым номером 77:02:0020002:70 | Город Москва, улица Яблочкова, владение 3 | Ф1 | 183 | - | - |
12 | Часть земельного участка с кадастровым номером 77:02:0020002:152 | Город Москва, улица Яблочкова | Ф1 | 593 | 593 - улично-дорожная сеть | - |
13 | Часть земельного участка с кадастровым номером 77:02:0020006:12 | Город Москва, улица Яблочкова | Ф1 | 752 | 752 - улично-дорожная сеть | - |
14 | Часть земельного участка с кадастровым номером 77:09:0003027:2 | Город Москва, Дмитровское шоссе, владение 7/2 | Ф1 | 1427 | 1188 - ограничение подземного пространства | Изъятие в установленном законом |
15 | Часть земельного участка с кадастровым номером 77:09:0003023:36 | Город Москва, Дмитровское шоссе, владение 7, корпус 2 | Ф1 | 1888 | 137 - ограничение подземного пространства | - |
16 | 77:09:0003023:7353 | Город Москва, Дмитровское шоссе, владение 7, корпус 2, строение 2 | Ф1 | 53 | - | - |
17 | 77:09:0003023:107 | Город Москва, Дмитровское шоссе, владение 7, корпус 2 | Ф1 | 280 | 113 - ограничение подземного пространства | Изъятие в установленном законом |
18 | Территория жилого квартала многоквартирных жилых домов2 | Город Москва, Дмитровское шоссе, владение 7 | Ф1 | 4867 | 1513 - ограничение подземного пространства | - |
| 19 | Часть земельного участка с кадастровым номером 77:09:0003023:14 | Город Москва, Дмитровское шоссе, владение 5, корпус 1 | Ф1 | 3737 | 154 - ограничение подземного пространства | - |
| 20 | Территория жилого квартала многоквартирных жилых домов3 | Город Москва, Дмитровское шоссе | Ф1 | 4928 | 1178 - ограничение подземного пространства | - |
| 21 | Часть земельного участка с кадастровым номером 77:09:0003027:3 | Город Москва, Дмитровское шоссе, напротив владений 7 - 9 | Ф1 | 152 | - | Изъятие в установленном законом |
| 22 | Земельные участки, государственная собственность на которые не разграничена | Город Москва, улица Яблочкова | Ф1 | 5713 | 516 - ограничение подземного пространства | - |
______________________________
1 - в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости;
2 - территория квартала района Тимирязевский города Москвы, ограниченного Дмитровским шоссе, улицей Академика Лисицына, улицей Костякова и улицей Всеволода Вишневского;
3 - образован в соответствии с проектом межевания территории квартала N 2312 района Тимирязевский города Москвы, ограниченного Дмитровским шоссе, дублером Дмитровского проезда, улицей Костякова и улицей Всеволода Вишневского;
4 - вся территория, в отношении которой осуществляется подготовка проекта планировки, находится в границах охранных зон линий и сооружений связи, все указанные участки относятся к категории земель - земли населенных пунктов.
2. Положение о размещении линейных объектов
2.1. Общие положения
Проект планировки территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги вблизи дома 7 по Дмитровскому шоссе подготовлен в соответствии с Законом города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы" и на основании распоряжения Москомархитектуры от 24 октября 2019 г. N 1003 "О подготовке проекта планировки территории, предусматривающего размещение внеуличного пешеходного перехода через железнодорожные пути Савеловского направления Московской железной дороги вблизи дома 7 по Дмитровскому шоссе".
Проектируемая территория расположена в Тимирязевском и Бутырском районах города Москвы. Площадь территории в границах подготовки проекта планировки составляет 7,8 га.
Целью данного проекта планировки территории является обеспечение безопасности движения пешеходов через железнодорожные пути Савеловского направления Московской железной дороги (далее - МЖД) и Дмитровское шоссе.
Проектом планировки территории предусматривается:
- строительство внеуличного пешеходного перехода через железнодорожные пути Савеловского направления МЖД и Дмитровское шоссе;
- устройство пешеходных тротуаров вблизи сходов внеуличного пешеходного перехода;
- устройство пешеходных тротуаров для подхода к внеуличному пешеходному переходу со стороны улицы Яблочкова;
- благоустройство территории;
- реконструкция участка Дмитровского шоссе с уширением проезжей части до пяти полос движения в сторону центра для устройства разворота в сторону Московской области;
- устройство заездного "кармана" существующего остановочного пункта наземного городского пассажирского транспорта на Дмитровском шоссе по направлению в сторону Московской области.
В целях развития инженерного обеспечения территории потребуется осуществить:
- перекладку водопровода Д = 300 мм;
- перекладку водопровода Д = 250 мм;
- прокладку дождевой канализации Д = 400 мм;
- перекладку теплосети Д = 2x125 мм;
- перекладку теплосети Д = 100 мм;
- прокладку попутного дренажа теплосети;
- перекладку кабельных линий 0,4 - 20 кВ;
- перекладку телефонной 24 - 48 - отверстной канализации;
- обеспечение сохранности участка коллектора "Дмитровский";
- обеспечение сохранности кабельных линий напряжением 10 кВ направлениями: РТП N 19138 - ПС N 46, РТП N 19138 - РТП N 17144, напряжением 20 кВ направлениями: ПС N 855 "Марфино" - РП N 70060, ПС N 855 "Марфино" - РП N 70061, ПС N 855 "Марфино" - РП N 70088, ПС N 855 "Марфино" - РП N 70087;
- мероприятия по сохранению и реконструкции существующих инженерных коммуникаций.
Проектом планировки территории предусмотрены мероприятия по обеспечению сохранности и эксплуатационной надежности существующих инженерных коммуникаций, которые попадают в зону проведения работ и не подлежат переустройству.
Общий объем работ по перекладке, переустройству инженерных коммуникаций будет уточняться на последующих стадиях проектирования.
Проектом планировки территории предусматривается установление ограничения использования подземного пространства.
В целях реализации планировочных решений потребуется осуществить изъятие земельных участков в установленном законом порядке, в соответствии с планом "Межевание территории".
В границах проекта планировки расположена часть территории объекта природного комплекса N 146 Северо-Восточного административного округа города Москвы "Сад между ул. Яблочкова и Савеловским направлением Московской железной дороги".
Корректировка границ объекта природного комплекса проектом планировки территории не предусматривается.
2.2. Основные характеристики и назначение планируемых для размещения линейных объектов
N | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание подготовки проекта планировки | 1. Закон города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы". 2. Распоряжение Москомархитектуры от 24 октября 2019 г. N 1003 "О подготовке проекта планировки территории, предусматривающего размещение внеуличного пешеходного перехода через железнодорожные пути Савеловского направления Московской железной дороги вблизи дома 7 по Дмитровскому шоссе" |
2 | Перечень проектов планировки территории, выполненных на прилегающую территорию | 1. Постановление Правительства Москвы от 28 марта 2013 г. N 180-ПП "Об утверждении проекта планировки территории кварталов N 61, 62, 64 Тимирязевского района города Москвы". 2. Постановление Правительства Москвы от 14 января 2020 г. N 7-ПП "Об утверждении проекта планировки территории, ограниченной Дмитровским шоссе, полосой отвода Савеловского направления Московской железной дороги, улицей Фонвизина и улицей Яблочкова, включая территорию транспортно-пересадочного узла "Тимирязевская" |
3 | Категория линейного объекта | Внеуличный пешеходный переход |
4 | Вид работ | Строительство |
5 | Краткое описание транспортно-планировочного решения | Строительство внеуличного пешеходного перехода через железнодорожные пути Савеловского направления МЖД и Дмитровское шоссе и устройство тротуаров |
6 | Планировочные показатели линейного объекта | |
6.1 | Внеуличный пешеходный переход | Строительство |
| Протяженность | 142,5 м | |
| Количество лестничных сходов | 3 шт. | |
| Количество лифтов | 3 шт. | |
| Ширина | 4 м | |
| Технические тротуары | 0,5 - 1 м | |
6.2 | Пешеходный тротуар для подхода к внеуличному пешеходному переходу со стороны улицы Яблочкова | Устройство |
| Протяженность | 158 м | |
Ширина | 2 м | |
6.3 | Пешеходные тротуары вблизи сходов внеуличного пешеходного перехода | Устройство |
| Протяженность | 178 м | |
Ширина | 1 - 3 м | |
6.4 | Участок Дмитровского шоссе | Реконструкция |
Протяженность | 355 м | |
Количество полос движения | 4 - 5 в сторону центра 4 в сторону области | |
Тротуар | 1 - 6 м | |
| Разделение транспортных потоков по направлениям | Предусматривается | |
| Полосы безопасности | Предусматриваются | |
| Движение наземного городского пассажирского транспорта | Предусматривается | |
6.5 | Заездной "карман" остановочного пункта наземного городского пассажирского транспорта | Устройство |
| Протяженность | 88 м | |
7 | Организация движения транспорта и пешеходов | Предусматривается |
7.1 | Светофорные объекты | Предусматриваются |
7.2 | Наземные пешеходные переходы | Не предусматриваются |
8 | Перенос и строительство инженерных сооружений | Предусматривается |
9 | Шумозащитные мероприятия | Не предусматриваются |
10 | Изменение границ природных и озелененных территорий | Не предусматривается |
11 | Изменение границы зоны планируемого развития линейного объекта улично-дорожной сети | Предусматривается |
12 | Изъятие или изменение существующих границ участков землепользований | Предусматривается (план "Межевание территории") |
13 | Благоустройство территории | Предусматривается |
2.3. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федерального значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов
Зона планируемого размещения линейных объектов и зона планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов, расположены в Тимирязевском и Бутырском районах города Москвы.

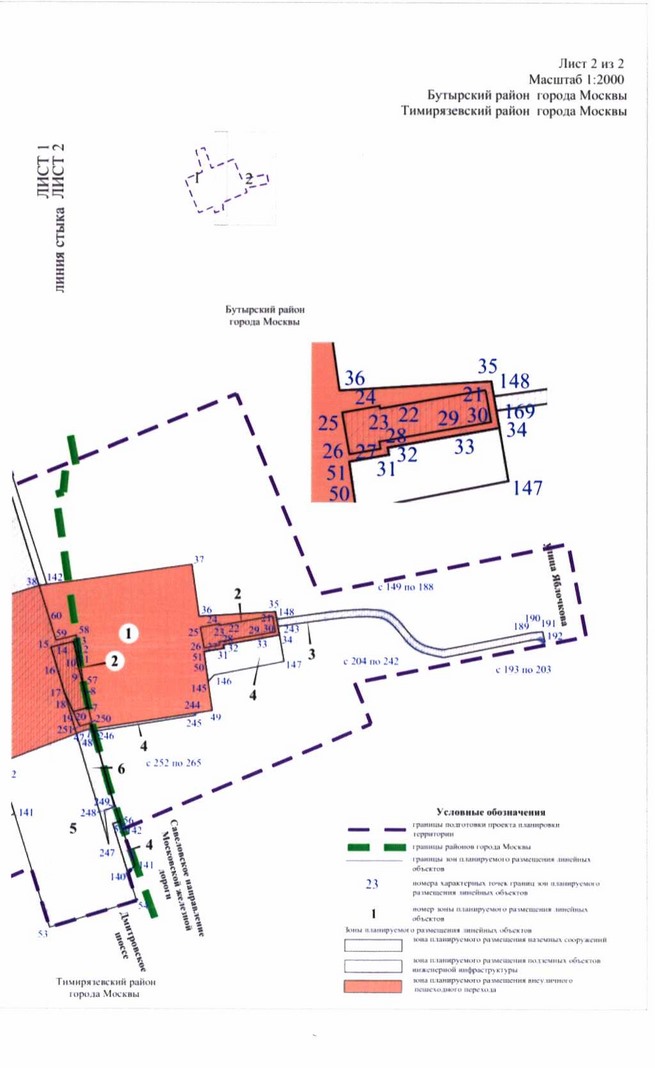

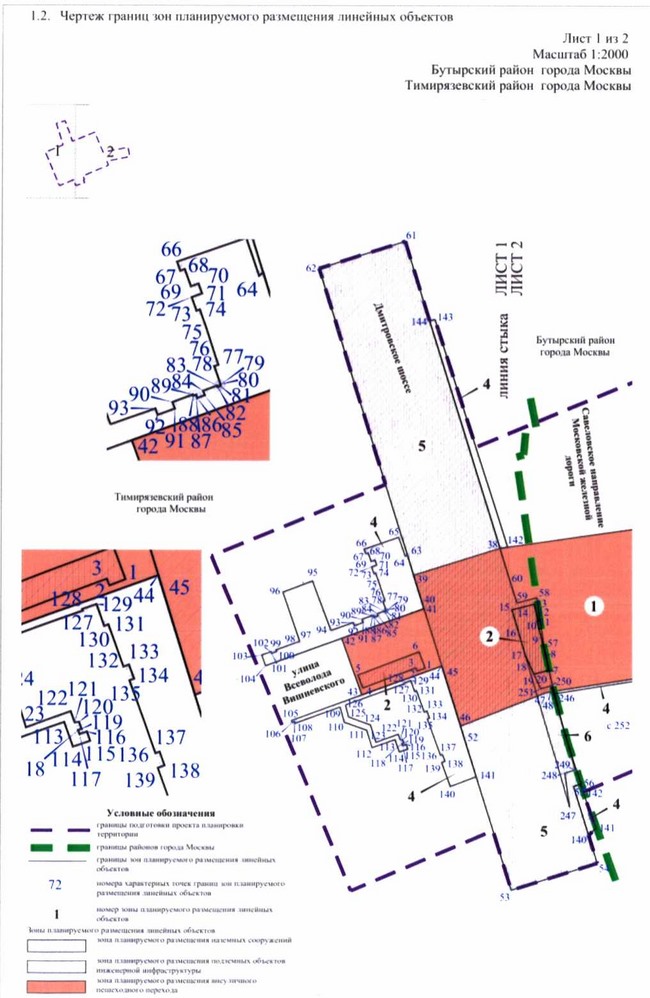

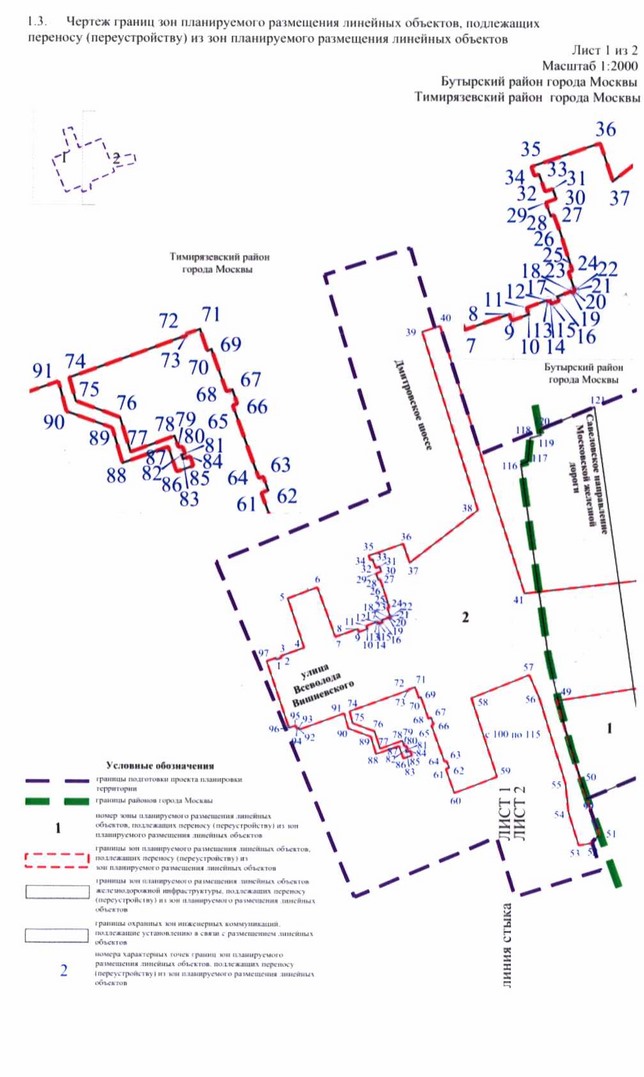

2.4. Перечень координат характерных точек границ зон планируемого размещения линейных объектов
N точки | Координаты точки (Московская система координат) | |
X (м) | У(м) | |
1 | 2 | 3 |
1 | 16278.2059 | 4952.3700 |
2 | 16276.5052 | 4947.8814 |
3 | 16278.3287 | 4947.1905 |
4 | 16267.2244 | 4917.8837 |
5 | 16274.3781 | 4915.1731 |
6 | 16287.1831 | 4948.9686 |
7 | 16277.2058 | 5020.7510 |
8 | 16285.1565 | 5019.0209 |
9 | 16294.6263 | 5016.5577 |
10 | 16304.0961 | 5014.0944 |
11 | 16304.2849 | 5014.8203 |
12 | 16308.9012 | 5013.6195 |
13 | 16313.5176 | 5012.4187 |
14 | 16311.9448 | 5006.3719 |
15 | 16310.3719 | 5000.3251 |
16 | 16297.8623 | 5003.9773 |
17 | 16285.3528 | 5007.6295 |
18 | 16280.1931 | 5010.0143 |
19 | 16275.0333 | 5012.3991 |
20 | 16276.1195 | 5016.5750 |
21 | 16327.8340 | 5122.5213 |
22 | 16323.3246 | 5097.0372 |
23 | 16322.6764 | 5093.3741 |
24 | 16323.4149 | 5093.2434 |
25 | 16321.5784 | 5082.8647 |
26 | 16310.1559 | 5084.8859 |
27 | 16311.6892 | 5093.5513 |
28 | 16313.6094 | 5093.2115 |
29 | 16317.6710 | 5116.1649 |
30 | 16319.0702 | 5124.0721 |
31 | 16310.0683 | 5095.8692 |
32 | 16311.9885 | 5095.5294 |
33 | 16315.7016 | 5116.5134 |
34 | 16317.4492 | 5126.3900 |
35 | 16330.2537 | 5124.1242 |
36 | 16327.6300 | 5082.0603 |
37 | 16356.2212 | 5077.9911 |
38 | 16344.2130 | 4993.6175 |
39 | 16329.3028 | 4945.9020 |
40 | 16314.2429 | 4950.6080 |
41 | 16310.8863 | 4951.6568 |
42 | 16294.5105 | 4906.0752 |
43 | 16263.4958 | 4917.3493 |
44 | 16279.3604 | 4961.5081 |
45 | 16276.0328 | 4962.5479 |
46 | 16246.5245 | 4971.7687 |
47 | 16264.7399 | 5018.7573 |
48 | 16265.4395 | 5021.5060 |
49 | 16275.9560 | 5089.4759 |
50 | 16303.0184 | 5085.5631 |
51 | 16308.1162 | 5084.8375 |
52 | 16239.7216 | 4973.8945 |
53 | 16156.4815 | 4999.9056 |
54 | 16171.3912 | 5047.6201 |
55 | 16213.5541 | 5034.4452 |
56 | 16214.9477 | 5038.6119 |
57 | 16290.6300 | 5017.9000 |
58 | 16317.0312 | 5014.0092 |
59 | 16314.1689 | 5003.0055 |
60 | 16323.7874 | 5000.0000 |
61 | 16512.7041 | 4940.9681 |
62 | 16497.7938 | 4893.2515 |
63 | 16340.6271 | 4942.3633 |
64 | 16339.7372 | 4941.2145 |
65 | 16350.1318 | 4937.7254 |
66 | 16343.5788 | 4918.5705 |
67 | 16341.0898 | 4919.4772 |
68 | 16341.5466 | 4920.7313 |
69 | 16336.7991 | 4922.4607 |
70 | 16337.5575 | 4924.5427 |
71 | 16334.8713 | 4925.5212 |
72 | 16333.8295 | 4922.6614 |
73 | 16330.1139 | 4924.0149 |
74 | 16330.4453 | 4924.9248 |
75 | 16325.5663 | 4926.7021 |
76 | 16317.2004 | 4929.4431 |
77 | 16315.3082 | 4930.1168 |
78 | 16314.9051 | 4928.9846 |
79 | 16309.9148 | 4930.7613 |
80 | 16309.8455 | 4930.5728 |
81 | 16309.4273 | 4930.7217 |
82 | 16309.1668 | 4929.9738 |
83 | 16309.5726 | 4929.8324 |
84 | 16308.1302 | 4925.9057 |
85 | 16306.9118 | 4926.3532 |
86 | 16306.1505 | 4924.2807 |
87 | 16307.0129 | 4923.9773 |
88 | 16306.7589 | 4923.2136 |
89 | 16307.1067 | 4923.0852 |
90 | 16305.0058 | 4917.3937 |
91 | 16303.2258 | 4918.0508 |
92 | 16301.5129 | 4913.2289 |
93 | 16303.2394 | 4912.5874 |
94 | 16298.8768 | 4900.1100 |
95 | 16326.0450 | 4889.8923 |
96 | 16319.8770 | 4873.4918 |
97 | 16292.8018 | 4882.7350 |
98 | 16290.6380 | 4876.5463 |
99 | 16288.1404 | 4869.7952 |
100 | 16287.2181 | 4870.1364 |
101 | 16286.2171 | 4867.4097 |
102 | 16287.1351 | 4867.0757 |
103 | 16285.3350 | 4861.9877 |
104 | 16279.3974 | 4864.0086 |
105 | 16249.4667 | 4878.2996 |
106 | 16248.4102 | 4878.6778 |
107 | 16248.8594 | 4879.9325 |
108 | 16247.9203 | 4880.2687 |
109 | 16256.8533 | 4905.2213 |
110 | 16248.5518 | 4907.4948 |
111 | 16244.1483 | 4920.0551 |
112 | 16234.5726 | 4922.9908 |
113 | 16239.0350 | 4935.7478 |
114 | 16232.2445 | 4938.1231 |
115 | 16233.8698 | 4942.7694 |
116 | 16236.4143 | 4941.8794 |
117 | 16235.7048 | 4939.8858 |
118 | 16236.8238 | 4939.4876 |
119 | 16237.1608 | 4940.4345 |
120 | 16239.0532 | 4939.7610 |
121 | 16238.9420 | 4938.5877 |
122 | 16241.9779 | 4937.4954 |
123 | 16237.5428 | 4925.1678 |
124 | 16247.0437 | 4922.1800 |
125 | 16251.4484 | 4909.9913 |
126 | 16257.9259 | 4908.2174 |
127 | 16269.5636 | 4940.7252 |
128 | 16270.0093 | 4940.5696 |
129 | 16271.3535 | 4944.4174 |
130 | 16265.3859 | 4946.5023 |
131 | 16265.7954 | 4947.6306 |
132 | 16254.2126 | 4951.8344 |
133 | 16254.7776 | 4953.3914 |
134 | 16250.9029 | 4954.7976 |
135 | 16250.4464 | 4953.5397 |
136 | 16230.5193 | 4960.7720 |
137 | 16230.9468 | 4961.9499 |
138 | 16227.1908 | 4963.3130 |
139 | 16226.5151 | 4961.4512 |
140 | 16213.3868 | 4966.2160 |
141 | 16218.7673 | 4980.4424 |
142 | 16344.8273 | 4997.9335 |
143 | 16469.9128 | 4957.4962 |
144 | 16468.9987 | 4954.6250 |
145 | 16291.7647 | 5087.1902 |
146 | 16295.4047 | 5090.6144 |
147 | 16302.8851 | 5128.8972 |
148 | 16326.1519 | 5124.8500 |
149 | 16329.7010 | 5150.8270 |
150 | 16330.2517 | 5155.1161 |
151 | 16330.7230 | 5159.4147 |
152 | 16331.1147 | 5163.7213 |
153 | 16331.4267 | 5168.0344 |
154 | 16331.5052 | 5169.3380 |
155 | 16331.6224 | 5171.6658 |
156 | 16331.6597 | 5173.9962 |
157 | 16331.6169 | 5176.3265 |
158 | 16331.4943 | 5178.6540 |
159 | 16331.2918 | 5180.9759 |
160 | 16331.1645 | 5182.1027 |
161 | 16330.9794 | 5183.2035 |
162 | 16330.7160 | 5184.2882 |
163 | 16330.3757 | 5185.3513 |
164 | 16329.9600 | 5186.3873 |
165 | 16329.4713 | 5187.3909 |
166 | 16328.9120 | 5188.3569 |
167 | 16328.2849 | 5189.2803 |
168 | 16327.7400 | 5189.9812 |
169 | 16326.6823 | 5191.2208 |
170 | 16325.5651 | 5192.4071 |
171 | 16324.3909 | 5193.5371 |
172 | 16323.1628 | 5194.6081 |
173 | 16322.9679 | 5194.7685 |
174 | 16317.5407 | 5199.3312 |
175 | 16316.6147 | 5200.1183 |
176 | 16315.7426 | 5200.9647 |
177 | 16314.9280 | 5201.8666 |
178 | 16314.1744 | 5202.8201 |
179 | 16313.4853 | 5203.8211 |
180 | 16312.8634 | 5204.8652 |
181 | 16312.3116 | 5205.9480 |
182 | 16311.8322 | 5207.0648 |
183 | 16311.5722 | 5207.7723 |
184 | 16310.9957 | 5209.7741 |
185 | 16310.4966 | 5211.7966 |
186 | 16310.0754 | 5213.8368 |
187 | 16309.7329 | 5215.8916 |
188 | 16309.5752 | 5217.0514 |
189 | 16318.9552 | 5265.6623 |
190 | 16319.3303 | 5268.9471 |
191 | 16319.5470 | 5272.2401 |
192 | 16313.9869 | 5273.3605 |
193 | 16313.7877 | 5272.3719 |
194 | 16314.1707 | 5272.2583 |
195 | 16314.5235 | 5272.0709 |
196 | 16314.8320 | 5271.8171 |
197 | 16315.0839 | 5271.5070 |
198 | 16315.2692 | 5271.1530 |
199 | 16315.3804 | 5270.7693 |
200 | 16315.4131 | 5270.3712 |
201 | 16315.4091 | 5270.2759 |
202 | 16315.3452 | 5269.3056 |
203 | 16314.9995 | 5266.2778 |
204 | 16305.2968 | 5217.5383 |
205 | 16305.7515 | 5214.9206 |
206 | 16306.2848 | 5212.3178 |
207 | 16306.8963 | 5209.7322 |
208 | 16307.5853 | 5207.1663 |
209 | 16307.7662 | 5206.5399 |
210 | 16308.2362 | 5205.2845 |
211 | 16308.7804 | 5204.0594 |
212 | 16309.3966 | 5202.8689 |
213 | 16310.0827 | 5201.7173 |
214 | 16310.8363 | 5200.6086 |
215 | 16311.6546 | 5199.5469 |
216 | 16312.5348 | 5198.5358 |
217 | 16313.4738 | 5197.5791 |
218 | 16314.4681 | 5196.6801 |
219 | 16315.0066 | 5196.2359 |
220 | 16320.4161 | 5191.6880 |
221 | 16321.5748 | 5190.6916 |
222 | 16322.6798 | 5189.6359 |
223 | 16323.7280 | 5188.5239 |
224 | 16324.6442 | 5187.4482 |
225 | 16325.2258 | 5186.6816 |
226 | 16325.7417 | 5185.8693 |
227 | 16326.1885 | 5185.0170 |
228 | 16326.5629 | 5184.1305 |
229 | 16326.8624 | 5183.2160 |
230 | 16327.0850 | 5182.2798 |
231 | 16327.1962 | 5181.5998 |
232 | 16327.4283 | 5179.3507 |
233 | 16327.5806 | 5177.0948 |
234 | 16327.6531 | 5174.8350 |
235 | 16327.6456 | 5172.5739 |
236 | 16327.5581 | 5170.3146 |
237 | 16327.5129 | 5169.5877 |
238 | 16327.2276 | 5165.3101 |
239 | 16326.8625 | 5161.0384 |
240 | 16326.4177 | 5156.7744 |
241 | 16325.8935 | 5152.5193 |
242 | 16325.7381 | 5151.3708 |
243 | 16322.2101 | 5125.5476 |
244 | 16274.5396 | 5080.3218 |
245 | 16273.2067 | 5079.9635 |
246 | 16264.2941 | 5023.8201 |
247 | 16202.2443 | 5032.1925 |
248 | 16220.9186 | 5029.5665 |
249 | 16222.6001 | 5035.3261 |
250 | 16268.6766 | 5021.8739 |
251 | 16266.9951 | 5016.1143 |
252 | 16219.3725 | 5037.0812 |
253 | 16224.3726 | 5035.4010 |
254 | 16229.3883 | 5033.7680 |
255 | 16234.4191 | 5032.1823 |
256 | 16239.4646 | 5030.6441 |
257 | 16244.5244 | 5029.1535 |
258 | 16249.5980 | 5027.7106 |
259 | 16254.6850 | 5026.3156 |
260 | 16259.7849 | 5024.9685 |
261 | 16264.8972 | 5023.6695 |
262 | 16270.0216 | 5022.4188 |
263 | 16275.1575 | 5021.2163 |
264 | 16280.3045 | 5020.0623 |
265 | 16285.4622 | 5018.9568 |
2.5. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
N точки | Координаты точки (Московская система координат) | |
Х(м) | У(м) | |
1 | 2 | 3 |
1 | 16286.2171 | 4867.4097 |
2 | 16287.2181 | 4870.1364 |
3 | 16288.1404 | 4869.7952 |
4 | 16292.8018 | 4882.7350 |
5 | 16319.8770 | 4873.4918 |
6 | 16326.0450 | 4889.8923 |
7 | 16298.8768 | 4900.1100 |
8 | 16303.2394 | 4912.5874 |
9 | 16301.5129 | 4913.2289 |
10 | 16303.2258 | 4918.0508 |
11 | 16305.0058 | 4917.3937 |
12 | 16307.1067 | 4923.0852 |
13 | 16306.7589 | 4923.2136 |
14 | 16307.0129 | 4923.9773 |
15 | 16306.1505 | 4924.2807 |
16 | 16306.9118 | 4926.3532 |
17 | 16308.1302 | 4925.9057 |
18 | 16309.5726 | 4929.8324 |
19 | 16309.1668 | 4929.9738 |
20 | 16309.4273 | 4930.7217 |
21 | 16309.8455 | 4930.5728 |
22 | 16309.9148 | 4930.7613 |
23 | 16314.9051 | 4928.9846 |
24 | 16315.3082 | 4930.1168 |
25 | 16317.2004 | 4929.4431 |
26 | 16325.5663 | 4926.7021 |
27 | 16330.4453 | 4924.9248 |
28 | 16330.1139 | 4924.0149 |
29 | 16333.8295 | 4922.6614 |
30 | 16334.8713 | 4925.5212 |
31 | 16337.5575 | 4924.5427 |
32 | 16336.7991 | 4922.4607 |
33 | 16341.5466 | 4920.7313 |
34 | 16341.0898 | 4919.4772 |
35 | 16343.5788 | 4918.5705 |
36 | 16350.1318 | 4937.7254 |
37 | 16339.7372 | 4941.2145 |
38 | 16368.8526 | 4978.8018 |
39 | 16466.7700 | 4947.6250 |
40 | 16469.9128 | 4957.4962 |
41 | 16323.1218 | 5004.9505 |
42 | 16332.0294 | 5081.4342 |
43 | 16327.6300 | 5082.0603 |
44 | 16330.2537 | 5124.1242 |
45 | 16302.8851 | 5128.8972 |
46 | 16295.4047 | 5090.6144 |
47 | 16288.4329 | 5084.0559 |
48 | 16273.2067 | 5079.9635 |
49 | 16264.1147 | 5022.6901 |
50 | 16220.5676 | 5036.1487 |
51 | 16190.6683 | 5046.7953 |
52 | 16186.0331 | 5042.0152 |
53 | 16184.8871 | 5035.3577 |
54 | 16203.1291 | 5029.5494 |
55 | 16218.6982 | 5027.8840 |
56 | 16265.6845 | 5013.3625 |
57 | 16278.3136 | 5007.6673 |
58 | 16265.4449 | 4975.4738 |
59 | 16222.3579 | 4989.9358 |
60 | 16213.3868 | 4966.2160 |
61 | 16226.5151 | 4961.4512 |
62 | 16227.1908 | 4963.3130 |
63 | 16230.9468 | 4961.9499 |
64 | 16230.5193 | 4960.7720 |
65 | 16250.4464 | 4953.5397 |
66 | 16250.9029 | 4954.7976 |
67 | 16254.7776 | 4953.3914 |
68 | 16254.2126 | 4951.8344 |
69 | 16265.7954 | 4947.6306 |
70 | 16265.3859 | 4946.5023 |
71 | 16271.3535 | 4944.4174 |
72 | 16270.0093 | 4940.5696 |
73 | 16269.5636 | 4940.7252 |
74 | 16257.9259 | 4908.2174 |
75 | 16251.4484 | 4909.9913 |
76 | 16247.0437 | 4922.1800 |
77 | 16237.5428 | 4925.1678 |
78 | 16241.9779 | 4937.4954 |
79 | 16238.9420 | 4938.5877 |
80 | 16239.0532 | 4939.7610 |
81 | 16237.1608 | 4940.4345 |
82 | 16236.8238 | 4939.4876 |
83 | 16235.7048 | 4939.8858 |
84 | 16236.4143 | 4941.8794 |
85 | 16233.8698 | 4942.7694 |
86 | 16232.2445 | 4938.1231 |
87 | 16239.0350 | 4935.7478 |
88 | 16234.5726 | 4922.9908 |
89 | 16244.1483 | 4920.0551 |
90 | 16248.5518 | 4907.4948 |
91 | 16256.8533 | 4905.2213 |
92 | 16247.9203 | 4880.2687 |
93 | 16248.8594 | 4879.9325 |
94 | 16248.4102 | 4878.6778 |
95 | 16250.0551 | 4878.0890 |
96 | 16248.8064 | 4874.4203 |
97 | 16285.3350 | 4861.9877 |
98 | 16224.7331 | 5073.3923 |
99 | 16210.6286 | 5040.1511 |
100 | 16214.3885 | 5038.8083 |
101 | 16219.3725 | 5037.0812 |
102 | 16224.3726 | 5035.4010 |
103 | 16229.3883 | 5033.7680 |
104 | 16234.4191 | 5032.1823 |
105 | 16239.4646 | 5030.6441 |
106 | 16244.5244 | 5029.1535 |
107 | 16249.5980 | 5027.7106 |
108 | 16254.6850 | 5026.3156 |
109 | 16259.7849 | 5024.9685 |
110 | 16264.8972 | 5023.6695 |
111 | 16270.0216 | 5022.4188 |
112 | 16275.1575 | 5021.2163 |
ИЗ | 16280.3045 | 5020.0623 |
114 | 16285.4622 | 5018.9568 |
115 | 16290.6300 | 5017.9000 |
116 | 16394.4090 | 5002.6060 |
117 | 16395.6230 | 5006.7190 |
118 | 16408.5690 | 5007.8710 |
119 | 16410.2140 | 5013.7530 |
120 | 16413.2831 | 5013.1363 |
121 | 16425.8114 | 5043.5927 |
122 | 16254.8117 | 5067.9298 |
123 | 16251.9936 | 5068.3411 |
124 | 16249.1785 | 5068.7724 |
125 | 16246.3665 | 5069.2238 |
126 | 16243.5578 | 5069.6952 |
127 | 16240.7525 | 5070.1866 |
128 | 16237.9508 | 5070.6979 |
129 | 16235.1528 | 5071.2292 |
130 | 16232.3587 | 5071.7804 |
131 | 16229.5685 | 5072.3515 |
132 | 16226.7825 | 5072.9424 |
2.6. Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения
Согласно приказу Министерства культуры Российской Федерации и Министерства регионального развития Российской Федерации от 29 июля 2010 г. N 418/339 "Об утверждении перечня исторических поселений" город Москва не относится к историческому поселению федерального или регионального значения.
Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения в настоящем проекте планировки территории линейного объекта не устанавливаются.
2.7. Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов
Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов должны быть предусмотрены на следующих стадия проектирования.
2.8. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов
В границах подготовки проекта планировки территории объекты культурного наследия не располагаются.
2.9. Мероприятия по охране окружающей среды
Для обеспечения устойчивости геологической среды и проектируемого объекта при реализации проектных решений следует предусмотреть:
- противовибрационные мероприятия (при необходимости);
- организацию закрытой системы отвода поверхностного стока.
В границах разработки проекта планировки территории отсутствуют водные объекты.
В целях снижения негативного воздействия в результате реализации планировочных решений, улучшения средозащитных и декоративно-планировочных функций зеленых насаждений, а также создания комфортных условий для пешеходного движения проектом планировки территории предусматривается проведений мероприятий по экологической реабилитации, озеленению и благоустройству территории.
2.10. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе по обеспечению пожарной безопасности и гражданской обороны
Мероприятия по обеспечению пожарной безопасности и гражданской обороны проектом планировки территории не предусмотрены, установка электросирен оповещения не предусматривается, размещение защитных сооружений гражданской обороны не предусматривается.
2.11. Перечень зон планируемого размещения объектов капитального строительства к чертежу границ зон планируемого размещения линейных объектов
N | N на чертеже | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
| Максимальная площадь, кв. м | Максимальная протяженность, м | ||||
1 | 2 | 3 | 4 | 5 | 6 |
1 | 1 | Зона планируемого размещения внеуличного пешеходного перехода | Внеуличный пешеходный переход | 12903,51 | 142,5 |
2 | 2 | Зона планируемого размещения наземных сооружений | Пешеходный тротуар вблизи сходов внеуличного пешеходного перехода | 1081,38 | 178,0 |
3 | 3 | Зона планируемого размещения наземных сооружений | Пешеходный тротуар от внеуличного пешеходного перехода до улицы Яблочковой | 635,31 | 158,0 |
4 | 4 | Зона планируемого размещения подземных объектов инженерной инфраструктуры | Инженерные коммуникации и сооружения | 24221,09 | - |
5 | 5 | Зона планируемого размещения наземных сооружений | Участок Дмитровского шоссе | 17613,17 | 355,0 |
6 | 6 | Зона планируемого размещения наземных сооружений | Заездной "карман" остановочного пункта наземного городского пассажирского транспорта | 480,23 | 88,0 |
2.12. Перечень зон планируемого размещения линейных объектов к чертежу границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
N | N на чертеже | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
| Максимальная площадь, кв.м | Максимальная протяженность, м | ||||
1 | 2 | 3 | 4 | 5 | 6 |
1 | 1 | Зона планируемого размещения линейных объектов железнодорожной инфраструктуры, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов | Инженерные коммуникации и сооружения | 8639,90 | - |
2 | 2 | Зона планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов | Инженерные коммуникации и сооружения | 19011,46 | - |
2.13. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Мероприятия, предусмотренные проектом планировки территории, планируются к реализации в один этап и включают:
- строительство внеуличного пешеходного перехода через железнодорожные пути Савеловского направления МЖД и Дмитровское шоссе;
- устройство пешеходных тротуаров вблизи сходов внеуличного пешеходного перехода;
- устройство пешеходных тротуаров для подхода к внеуличному пешеходному переходу со стороны улицы Яблочкова;
- переустройство инженерных коммуникаций;
- мероприятия по сохранению и реконструкции существующих инженерных коммуникаций;
- благоустройство территории;
- реконструкцию участка Дмитровского шоссе с уширением проезжей части до пяти полос движения в сторону центра для обеспечения разворота в сторону Московской области;
- устройство заездного "кармана" существующего остановочного пункта наземного городского пассажирского транспорта на Дмитровском шоссе по направлению в сторону Московской области.
