Постановление Правительства Москвы от 25.09.2020 N 1584-ПП "Об утверждении проекта планировки территории линейного объекта -газопровод низкого, среднего и высокого давления на участке от Чоботовской улицы до 6-й улицы Новые Сады"
ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
25 сентября 2020 г. N 1584-ПП
Об утверждении проекта планировки территории линейного объекта - газопровод низкого, среднего и высокого давления на участке от Чоботовской улицы до 6-й улицы Новые Сады
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - газопровод низкого, среднего и высокого давления на участке от Чоботовской улицы до 6-й улицы Новые Сады (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Бочкарева А.Ю.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы
от 25 сентября 2020 г. N 1584-ПП
Проект планировки территории линейного объекта - газопровод низкого, среднего и высокого давления на участке от Чоботовской улицы до 6-й улицы Новые Сады

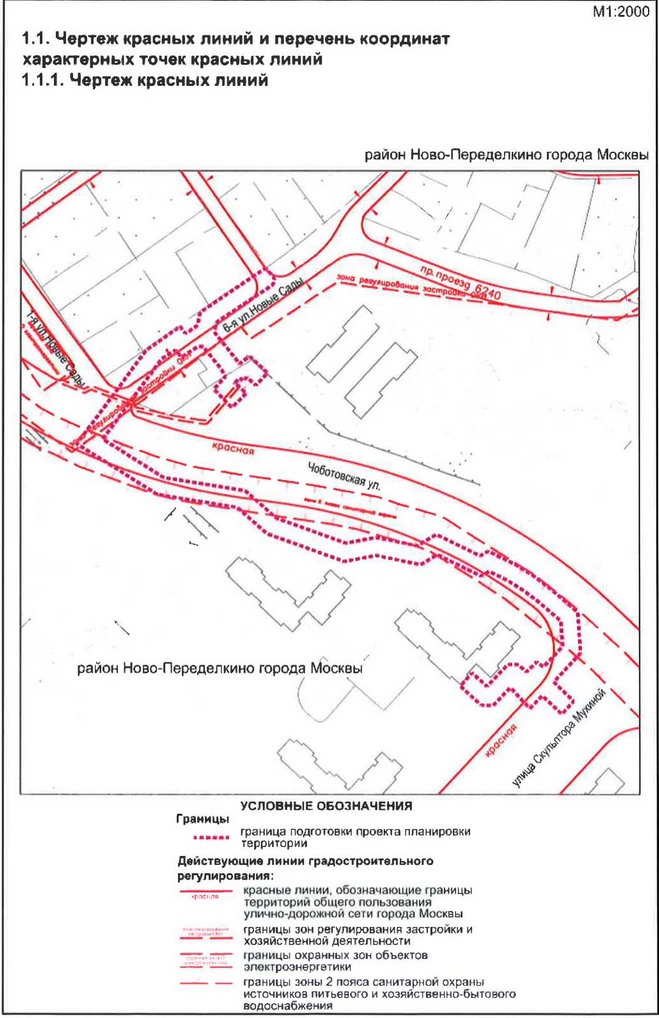

1. Графическая часть
1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых, отменяемых красных линий.

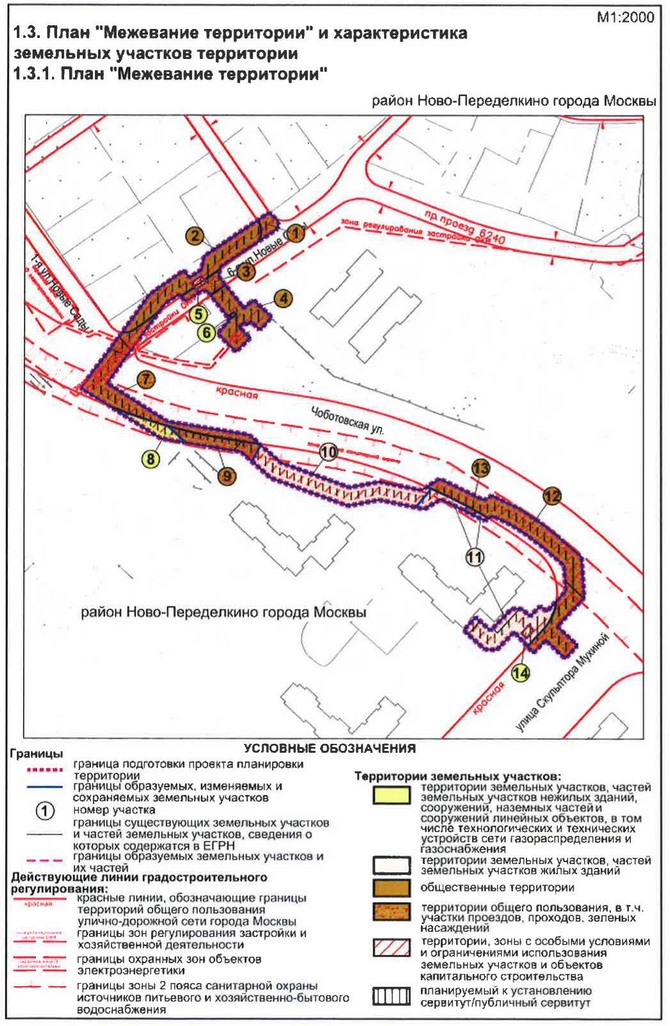

1.3.2. Характеристика земельных участков территории
| Назначение территории | Номер участка на плане | Кадастровый номер земельного участка | Местоположение (адресные ориентиры) | Виды разрешенного использования земельных участков | Площадь образуемого земельного участка, га | Вид ограничения на земельном участке, площадь, га | Примечание |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Территории земельных участков, частей земельных участков жилых зданий | 10 | Кадастровый номер отсутствует | город Москва, улица Чоботовская | Ф1 | 0,101 | Техническая зона инженерных коммуникаций и сооружений - 0,03; зона санитарной охраны источников питьевого водоснабжения - 0,005; сервитут/публичный сервитут 0,034; приаэродромная территория, полоса воздушных. подходов на аэродромах - 0,101 | - |
11 | Кадастровый номер отсутствует | город Москва, улица Чоботовская | Ф1 | 0,075 | Техническая зона инженерных коммуникаций и сооружений - 0,004 ; зона санитарной охраны источников питьевого водоснабжения - 0,009; сервитут/публичный сервитут - 0,028; приаэродромная территория, полоса воздушных подходов на аэродромах 0,075 | - | |
| Итого: | 0,176 |
| - | ||||
Территория земельных участков, частей земельных участков нежилых зданий, сооружений, наземных частей и сооружений линейных объектов, в том числе технологических и технических устройств сети газораспределения и газоснабжения | 5 | Образуемый земельный участок из части земельного участка с кадастровым номером 77:07:0015005:298 | город Москва, 6-я улица Новые Сады, ЗУ 07/77/00678 является уч. 5389 перечня ЗУ существующей УДС От границы с ЗУ (Новые Сады 1-я улица) | 3.1.1. Предоставление коммунальных услуг. Размещение зданий и сооружений, обеспечивающих поставку воды, тепла, электричества, газа, отвод канализационных стоков, очистку и уборку объектов недвижимости (котельных, водосборов, очистных сооружений, насосных станций, водопроводов, лини й электропередач, трансформаторных подстанций,газопроводов, линий связи, телефонных станций, канализаций,стоянок, гаражей и мастерских для обслуживания уборочной и аварийной техники, сооружений,необходимых для сбора и плавки снега) (шкафной регуляторный пункт) | 0,003 | Техническая зона инженерных коммуникаций и сооружений - 0,003; сервитут/публичный сервитут 0,003;зона регулирования застройки - 0,003; приаэродромная территория, полоса воздушных подходов на аэродромах - 0,003 | - |
| 6 | 77:07:0015005:408 | город Москва, улица Чоботовская, 6-я улица Новые Сады | Ф1 | 0,001 | Техническая зона инженерных коммуникаций и сооружений - 0,001; сервитут/публичный сервитут - 0,001; приаэродромная территория, полоса воздушных подходов на аэродромах - 0.001 | - |
| 8 | Часть земельного участка с кадастровым номером 77:070015005:24 | город Москва, улица Чоботовская, корпус 321 | Ф1 | 0,018 | Техническая зона инженерных коммуникаций и сооружений - 0,006 ; зона санитарной охраны источников питьевого водоснабжения - 0,018; сервитут/публичный сервитут - 0,006; приаэродромная территория, полоса воздушных подходов на аэродромах - 0,018 | - |
| 14 | Образуемый земельный участок на землях, государственная собственность на которые не разграничена | город Москва,улица Чоботовская | 3.1.1. Предоставление коммунальных услуг. Размещение зданий и сооружений, обеспечивающих поставку воды, тепла, электричества, газа, отвод канализационных стоков, очистку и уборку объектов недвижимости (котельных, водосборов, очистных сооружений, насосных станций, водопроводов, лини й электропередач, трансформаторных подстанций,газопроводов, линий связи, телефонных станций, канализаций,стоянок, гаражей и мастерских для обслуживания уборочной и аварийной техники, сооружений,необходимых для сбора и плавки снега) (шкафной регуляторный пункт | 0,002 | Техническая зона инженерных коммуникаций и сооружений - 0,002; сервитут/публичный сервитут 0,002; приаэродромная территория, полоса воздушных подходов на аэродромах - 0.002 | - |
Итого: | 0,024 |
|
| ||||
Территория общего пользования, в том числе земельные участки, занятые улицами, проходами, проездами, зелёными насаждениями | 1 | Часть земельного участка с кадастровым номером 77:07:0015005:290 | город Москва, 2-я улица Новые Сады, ЗУ 07/77/00316 является уч. 5395 перечня ЗУ существующей УДС, от границы с ЗУ 07/77/00679 (Новые Сады 7-я улица) до границы с ЗУ 07/77/006678 (Новые Сады 6-я улица) | Ф1 | 0,01 | Техническая зона инженерных коммуникаций и сооружений - 0,004; зона регулирования застройки - 0,01; сервитут/публичный сервитут 0,004; приаэродромная территория, полоса воздушных подходов на аэродромах - 0,01 | Красные линии улично-дорожной сети |
3 | Часть земельного участка с кадастровым номером 77:07:0015005:298 | город Москва, 6-я улица Новые Сады, ЗУ 07/77/00678 является уч. 5389 перечня ЗУ существующей УДС, от границы с ЗУ 07/77/00046 (Чоботовская улица) до границы с ЗУ 07/77/00675 (Новые Сады 1-я улица) | Ф1 | 0,014 | Техническая зона инженерных коммуникаций и сооружений - 0,004; зона регулирования застройки - 0,014; сервитут/публичный сервитут 0,004; приаэродромная территория, полоса воздушных подходов на аэродромах - 0.014 | Красные линии улично- дорожной сети - 0,014 га | |
| 7 | Часть земельного участка с кадастровыми номерами 77:07:0015005:298, 77:07:0015005:304 | город Москва. 6-я улица Новые Сады, ЗУ (Чоботовская улица) до границы с ЗУ Чоботовская улица, ЗУ 07/77/00046 является уч. 5320 перечня ЗУ существующей УДС от границы с ЗУ 07/77/00114 (Боровское шоссе) до границы с ЗУ | Ф1 | 0,096 | Техническая зона инженерных коммуникаций и сооружений - 0,030; зона регулирования застройки - 0,035; зона санитарной охраны источников питьевого водоснабжения - 0,04; сервитут/публичный сервитут - 0,030; приаэродромная территория, полоса воздушных подходов на аэродромах - 0,096 | Красные линии улично-дорожной сети |
| 9 | Часть земельного участка с кадастровым номером 77:07:0015005:24 | город Москва, улица Чоботовская, корпус 321 | Ф1 | 0,03 | Техническая зона инженерных коммуникаций и сооружений - 0,019; зона санитарной охраны источников питьевого водоснабжения - 0,03; сервитут/публичный сервитут - 0,015; приаэродромная территория, полоса воздушных подходов на аэродромах - 0,003 | - |
| 12 | Часть земельного участка с кадастровым номером 77:07:0015005:304 | город Москва, Чоботовская улица, ЗУ 07/77/0046 является уч. 5320 перечня ЗУ существующей УДС от границы с ЗУ | Ф1 | 0,144 | Техническая зона инженерных коммуникаций и сооружений - 0,06 ; зона санитарной охраны источников питьевого водоснабжения - 0,105; сервитут/публичный сервитут - 0,061; приаэродромная территория, полоса воздушных подходов на аэродромах - 0,144 | Красные линии улично-дорожной сети - 0,144 га |
| Итого: | 0,294 |
| |||||
Общественные территории | 2 | Кадастровый номер отсутствует | город Москва, улица Чоботовская, 6-я улица Новые Сады | Озелененные территории, проходы, проезды | 0,082 | Техническая зона инженерных коммуникаций и сооружений - 0,034; зона регулирования застройки 0,082; сервитут/публичный сервитут 0,034: приаэродромная территория, полоса воздушных подходов на аэродромах - 0,082 | - |
| 4 | Кадастровый номер отсутствует | город Москва, улица Чоботовская, 6-я улица Новые Сады | 0,052 | Техническая зона инженерных коммуникаций и сооружений - 0,024; охранная зона объектов электросетевого хозяйства - 0,002; сервитут/публичный сервитут - 0,024; приаэродромная территория, полоса воздушных подходов на аэродромах - 0,052 | - | |
| 13 | Кадастровый номер отсутствует | город Москва, улица Чоботовская | 0,002 | Обременение условием использования подземного пространства - техническая зона инженерных коммуникаций и сооружений - 0,002; приаэродромная территория, полоса воздушных подходов на аэродромах - 0.002 | - | |
| Итого: | 0,136 |
| - | |||
| Всего: | 0,63 |
| - | ||||
1 Земельные участки в границах территориальных зон сохраняемого землепользования, для которых в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости | |||||||
2. Положение о размещении линейных объектов
2.1. Наименование, основные характеристики (категория, протяженность, проектная мощность, пропускная способность, Е грузонапряженность, интенсивность движения) и назначение планируемых для размещения линейных объектов
Проект планировки территории линейного объекта - газопровод низкого, среднего и высокого давления на участке от Чоботовской улицы до 6-й улицы Новые Сады подготовлен в соответствии с распоряжением Москомархитектуры от 29 апреля 2019 г, N 407 "О подготовке и одобрении проекта планировки территории линейного объекта - газопровод по адресу: улица Чоботовская, 6-я улица Новые Сады",
Территория в границах подготовки проекта планировки территории линейного объекта расположена в границах района Ново-Переделкино города Москвы.
Площадь проектируемой территории составляет 0,63 га,
Проектом планировки территории предусматривается:
- строительство газопровода высокого давления Р<1,2 МПа общей протяженностью 36 м;
- строительство газопровода среднего давления Р<0,3 МПа общей протяженностью 453 м;
- строительство газопровода низкого давления Р<0,05 МПа общей протяженностью 57 м;
- размещение двух шкафных газорегуляторных пунктов.
Проектируемый газопровод высокого, среднего и низкого давления трассируется вдоль Чоботовской улицы от дома N 15 до пересечения с 6-й улицей Новые Сады, далее вдоль 6-й улицы Новые Сады до пересечения с 2- й улицей Новые Сады.
Территория подготовки проекта планировки территории линейного объекта полностью расположена в границах приаэродромной территории и в границах полосы воздушных подходов на аэродромах, а также частично расположена в границах территории зоны регулирования застройки N 59.
Реализация проектных решений потребует введения ограничений по использованию участков землепользователей, в границах которых расположен газопровод среднего давления, в том числе установления обременения использования подземного пространства.
Снос объектов капитального строительства проектными решениями не предусматривается.
Основные характеристики и назначение планируемых дли размещения линейных объектов
N | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание подготовки проекта планировки территории | 1. Закон города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы". 2. Распоряжение Москомархитектуры от 29 апреля 2019 г. N 407 "О подготовке и одобрении проекта планировки территории линейного объекта газопровод по адресу: улица Чоботовская, 6-я улица Новые Сады" |
2 | Перечень проектов планировки территории, выполненных на прилегающую территорию | Проект планировки территории поселков "Чеботы", "Здоровый отдых", "Лазенки" Западного административного округа, утвержденный постановлением Правительства Москвы от 5 февраля 2012 г. N 95-ПП "О проекте планировки территории Чоботы - Здоровый отдых - Лазенки района Ново-Переделкино |
3 | Вид работ | Строительство |
4 | Планировочные показатели линейного объекта: | |
4.1 | Протяженность газопровода высокого давления | 0,036 км |
4.2 | Протяженность газопровода среднего давления | 0,453 км |
4.3 | Протяженность газопровода низкого давления | 0,057 км |
4.4 | Шкафной газорегуляторный пункт | 2 шт. |
5 | Установление охранных зон подземных коммуникаций | Не требуется (Чертеж красных линий) |
6 | Изменение границ природных и озелененных территорий | Не требуется |
7 | Изменение границы особо охраняемой природной территории | Не требуется |
8 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуется (план "Межевание территории") |
2.2. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федерального значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов
Зона планируемого размещения линейного объекта расположена в границах района Ново-Переделкино города Москвы.
2.3. Перечень координат характерных точек границ зон планируемою размещения линейных объектов, границ зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения
N п/п | Система координат МСК | |
| Координаты | ||
X | Y | |
1 | 2 | 3 |
1 | -2268.91 | -9448.97 |
2 | -2266.04 | -9446.3 |
3 | -2267.79 | -9444.43 |
4 | -2265.6 | -9442.39 |
5 | -2267.94 | -9439.87 |
6 | -2262.75 | -9434.5 |
7 | -2257.29 | -9440.43 |
8 | -2262.76 | -9447.46 |
9 | -2257.03 | -9451.04 |
10 | -2246.99 | -9459.13 |
11 | -2242.02 | -9463.15 |
12 | -2242.12 | -9465.64 |
13 | -2240.86 | -9463.75 |
14 | -2239.0 | -9463.4 |
15 | -2233.29 | -9462.32 |
16 | -2216.07 | -9436.69 |
17 | -2211.85 | -9430.41 |
18 | -2207.16 | -9429.59 |
19 | -2204.67 | -9431.98 |
20 | -2205.47 | -9433.36 |
21 | -2209.72 | -9434.06 |
22 | -2211.83 | -9437.21 |
23 | -2231.14 | -9465.96 |
24 | -2238.49 | -9467.35 |
25 | -2242.51 | -9473.38 |
26 | -2245.21 | -9477.69 |
27 | -2241.25 | -9480.77 |
28 | -2250.66 | -9495.86 |
29 | -2271.74 | -9511.47 |
30 | -2276.51 | -9515.01 |
31 | -2282.26 | -9519.27 |
32 | -2302.35 | -9534.15 |
33 | -2318.11 | -9508.89 |
34 | -2328.34 | -9492.51 |
35 | -2335.28 | -9449.25 |
36 | -2335.7 | -9446.62 |
37 | -2350.64 | -9429.84 |
38 | -2366.03 | -9386.69 |
39 | -2362.77 | -9369.25 |
40 | -2367.78 | -9344.65 |
41 | -2361.93 | -9334.96 |
42 | -2362.54 | -9333.42 |
43 | -2364.58 | -9329.16 |
44 | -2366.71 | -9324.93 |
45 | -2368.35 | -9321.75 |
46 | -2373.95 | -9310.23 |
47 | -2371.22 | -9305.68 |
48 | -2376.85 | -9293.96 |
49 | -2382.83 | -9284.59 |
50 | -2389.31 | -9275.82 |
51 | -2401.17 | -9261.92 |
52 | -2418.11 | -9260.79 |
53 | -2428.36 | -9270.54 |
54 | -2432.81 | -9274.78 |
55 | -2429.76 | -9278.5 |
56 | -2435.53 | -9284.41 |
57 | -2430.06 | -9290.07 |
58 | -2430.0 | -9292.97 |
59 | -2440.54 | -9302.79 |
60 | -2440.09 | -9303.28 |
61 | -2442.98 | -9306.09 |
62 | -2442.94 | -9307.16 |
63 | -2436.28 | -9314.59 |
64 | -2433.93 | -9317.16 |
65 | -2436.87 | -9319.79 |
66 | -2439.17 | -9317.31 |
67 | -2446.83 | -9308.78 |
68 | -2446.96 | -9305.31 |
69 | -2434.0 | -9292.69 |
70 | -2434.02 | -9291.65 |
71 | -2438.29 | -9287.23 |
72 | -2440.05 | -9289.03 |
73 | -2445.91 | -9283.58 |
74 | -2447.2 | -9282.39 |
75 | -2440.28 | -9275.31 |
76 | -2452.55 | -9262.2 |
77 | -2450.4 | -9260.19 |
78 | -2449.76 | -9259.59 |
79 | -2436.99 | -9273.23 |
80 | -2419.59 | -9256.68 |
81 | -2399.31 | -9258.04 |
82 | -2386.0 | -9273.64 |
83 | -2379.52 | -9282.41 |
84 | -2373.54 | -9291.78 |
85 | -2366.82 | -9305.78 |
86 | -2369.52 | -9310.29 |
87 | -2357.43 | -9335.16 |
88 | -2359.89 | -9339.24 |
89 | -2363.57 | -9345.33 |
90 | -2358.7 | -9169.26 |
91 | -2362.0 | -9386.84 |
92 | -2347.55 | -9427.31 |
93 | -2333.63 | -9442.96 |
94 | -23322.3 | -94445.3 |
95 | -2326.48 | -9480.4 |
96 | -2324.84 | -9490.57 |
97 | -2323.17 | -9493.25 |
98 | -2301.26 | -9528.37 |
99 | -2283.85 | -9515.47 |
100 | -2279.64 | -9512.36 |
101 | -2266.05 | -9502.29 |
102 | -2253.1 | -9492.7 |
103 | -2246.32 | -9481.84 |
104 | -2249.89 | -9479.06 |
105 | -2250.45 | -94786.3 |
106 | -2245.51 | -9470.74 |
107 | -2244.41 | -9469.08 |
108 | -2244.3 | -9466.4 |
109 | -2249.26 | -9462.4 |
110 | -2259.32 | -9454.29 |
111 | -2265.46 | -9450.45 |
112 | -2272.31 | -9156.68 |
| 113 | -2278.73 | -9450.69 |
114 | -2272.73 | -9444.83 |
2.4. Предельные параметры разрешенною строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения
Учитывая глубину заложения инженерных коммуникаций и подземный способ их размещения, предельные параметры разрешенного строительства, реконструкции объектов капитального строительства в границах проекта планировки территории не устанавливаются.
2.5. Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов
Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с утверждённой ранее документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов должны быть предусмотрены на следующих стадиях проектирования.
2.6. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов
В границах проекта планировки территории и границах зоны планируемого размещения линейного объекта отсутствуют объекты культурного наследия, включенные в соответствии с требованиями Федерального закона от 25 июня 2002 г. N 73-ФЗ "Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации" в Единый государственный реестр объектов культурного наследия (памятников истории и культуры) народов Российской Федерации, в том числе выявленные объекты культурного наследия.
Проектируемая территория частично расположена в границах территории зоны регулирования застройки N 59, утвержденной постановлением Правительства Москвы от 28 декабря 1999 г. N 1215 "Об утверждении зон охраны памятников истории и культуры г. Москвы (на территории между Камер-Коллежским валом и административной границей города)".
В целях обеспечения мероприятий по охране объектов археологического наследия проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории будет осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
2.7. Мероприятия по охране окружающей среды
После окончания работ по размещению линейного объекта будет выполнено благоустройство территории в границах зоны ведения строительных работ.
2.8. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе по обеспечению пожарной безопасности и гражданской обороны
Мероприятия по обеспечению гражданской обороны, установка электросирен оповещения, размещение защитных сооружений гражданской обороны проектом планировки территории не предусматриваются.

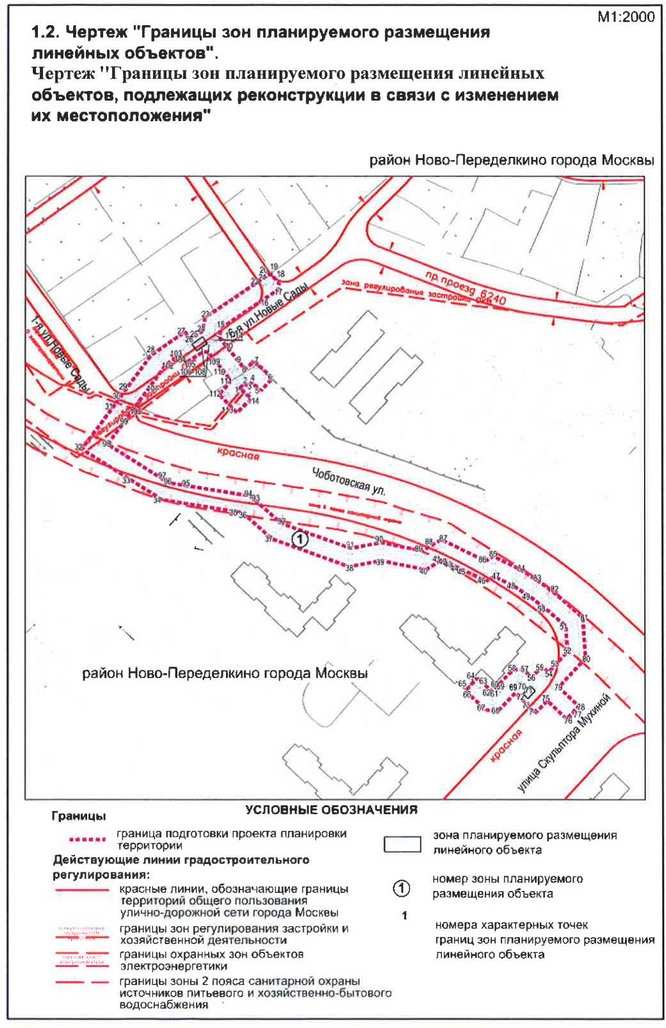

2.9. Перечень зон планируемого размещения объектов капитального строительства к чертежу "Границы зон планируемого размещения линейных объектов", к чертежу "Границы зон планируемого размещения линейных объектов, подлежащих реконструкции в связи с изменением их местоположения"
N плане | Назначение зоны планируемого размещении | Наименование объекта | Характеристики объекта | |
| Площадь, га | Протяженность, км | |||
1 | 2 | 3 | 4 | 5 |
1 | Зона планируемого размещении линейного объекта | Газопроводы низкого, среднего, высокого давления | 0,63 | 0,546 (в том числе: газопровод высокого давления Р<1,2 МПа - 0,036 км: газопровод среднего давления Р<0,3 МПа - 0,453 км; газопровод низкого давления Р<0,005 МПа - 0,057 км) |
2.10. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Для реализации планировочных решений требуется выполнение следующих мероприятий:
- инженерная подготовка территории строительной площадки;
- сохранение с обеспечением эксплуатационной надежности, реконструкция существующих инженерных коммуникаций, попадающих в зону ведения работ, либо переустройство таких коммуникаций;
- строительство газопровода низкого, среднего и высокого давления; строительство двух шкафных газорегуляторных пунктов;
- благоустройство территории.
Размещение наземных объектов капитального строительства проектом планировки территории не предусматривается.
Реализация проекта планировки территории предусматривается в один этап.
