ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
16 декабря 2019 г. N 1702-ПП
Об утверждении проекта планировки территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги и Дмитровское шоссе вблизи дома 49 по улице Яблочкова
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов" и Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги и Дмитровское шоссе вблизи дома 49 по улице Яблочкова (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Хуснуллина М.Ш.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы от 16 декабря 2019 г. N 1702-ПП
Проект планировки территории линейного объекта - внеуличный пешеходный переход через железнодорожные пути Савеловского направления Московской железной дороги и Дмитровское шоссе вблизи дома 49 по улине Яблочкова
1. Графическая часть

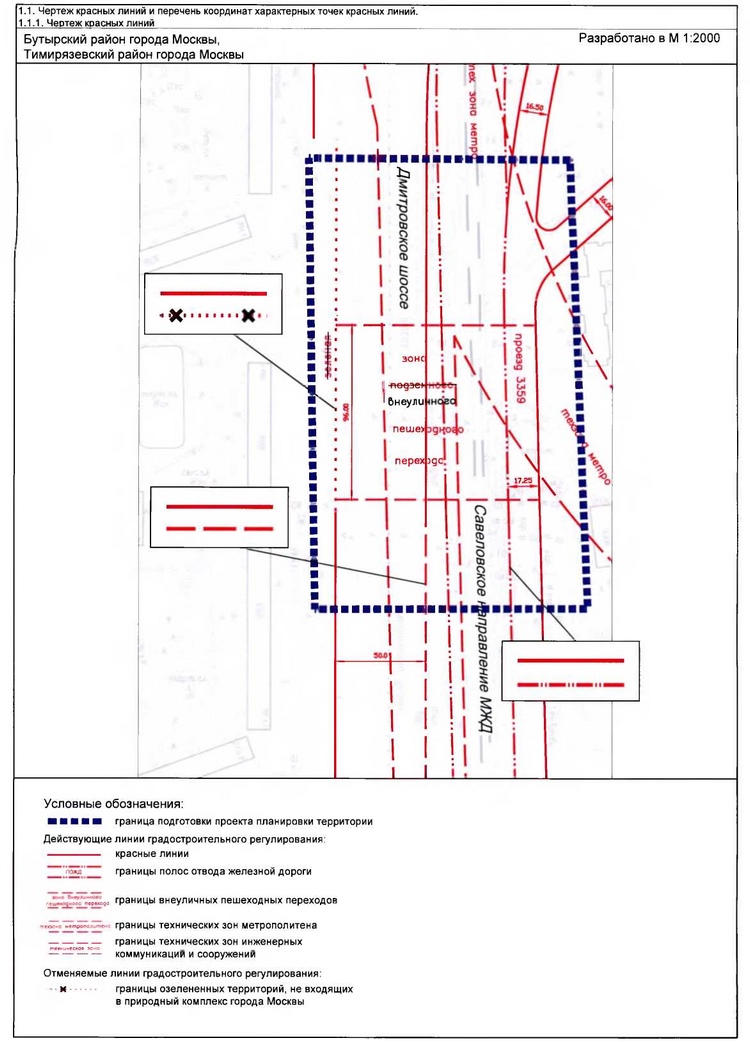

1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых и отменяемых красных линий.

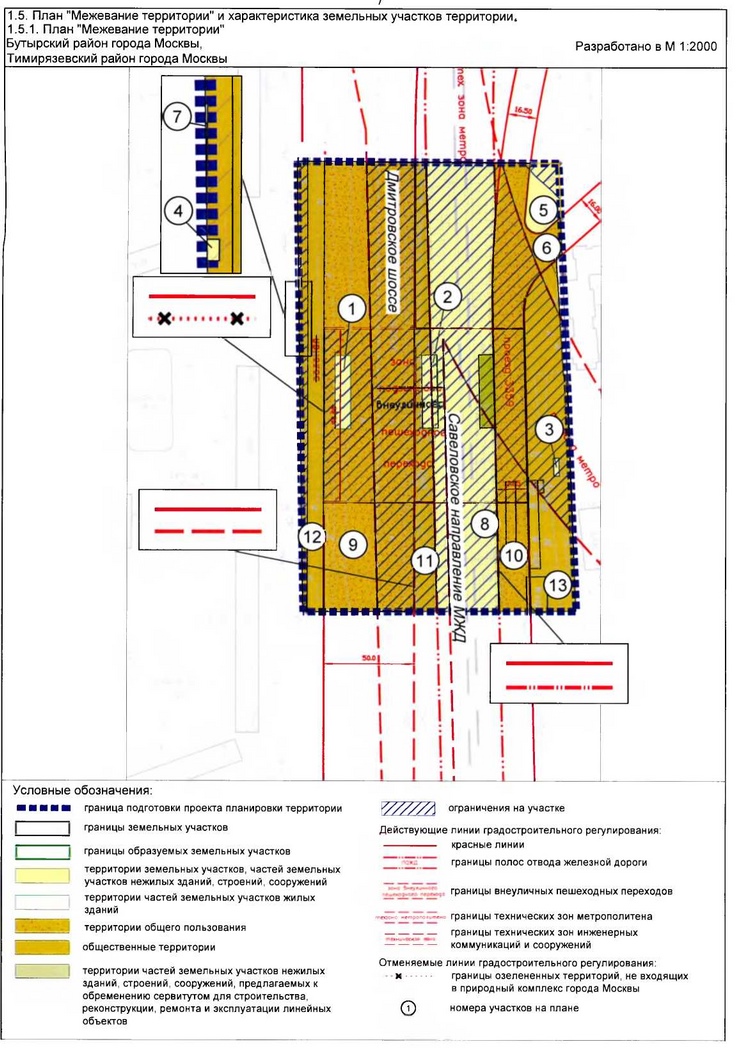

1.5.2. Характеристика земельных участков территории к плану "Межевание территории"
Назначение территории | N участка на плане | Кадастровый номер | Адресный ориентир | Виды разрешенного использования (коды) | Площадь участка/ засти участкг (кв.м) | Ограничения,обременения на участке/площадь (кв.м) | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Территории частей земельных участков жилых зданий | 6 | 77:02:0020002:80 | г. Москва, ул. Яблочкова, вл. 49 | Ф1 | 168 | Техническая зона метрополитена - 64 кв.м | Часть земельного участка в границах подготовки ППТ |
| 7 | 77:09:0003008:7345 | г. Москва, Дмитровское ш. | Ф1 | 4 | Зона регулирования застройки и хозяйственной деятельности 4 кв.м | Часть земельного участка в границах подготовки ППТ | |
ИТОГО: |
|
|
|
| 172 |
|
|
Территории земельных участков, частей земельных участков нежилых зданий, строений, сооружений
| 1 | Образуемый участок | г. Москва, Дмитровское ш. | 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 345 | Обременение условием использования подземного пространства - 345 кв.м | Участок образуется из части земельного участка N 10, представляющего из себя территорию неразграниченной государственной собственности |
| 2 | Образуемый участок | г. Москва, Дмитровское ш., участок Савеловской железной дороги | 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 345 | Обременение условием использования подземного пространства - 345 кв.м. Полоса отвода железных дорог - 111 кв.м. | Участок образуется из части земельного участка N 10, представляющего из себя территорию неразграниченной государственной собственности, и из части земельного участка N 9 с кадастровым номером 77:02:0020009:3 | |
| 3 | 77:02:0020002:125 | г. Москва, ул Яблочкова, вл. 43в | Ф1 | 30 | Техническая зона метрополитена - 30 кв.м | - | |
| 4 | 77:09:0003008:111 | г. Москва, Дмитровское ш., вл 29 | Ф1 | 9 | Зона регулирования застройки и хозяйственной деятельности - 9 кв.м | - | |
| 5 | 77:02:0020002:1006 | г. Москва, ул. Яблочкова, вл. 49 | 4.9.0 - Размещение постоянных или временных гаражей с несколькими стояночными местами, стоянок (парковок), гаражей, в том числе многоярусных, не указанных в коде 2.7.1.0 | 637 | Санитарно-защитная зона - 189 кв.м | Часть земельного участка в границах подготовки ППТ | |
| 8
| 77:02:0020009:3
| участок Савеловской железной дороги
| 7.1.1- Размещение железнодорожных путей 7.1.2 - Размещение зданий и сооружений, в том числе железнодорожных вокзалов и станций, а также устройств и объектов, необходимых для эксплуатации, содержания, строительства, реконструкции, ремонта наземных и подземных зданий, сооружений, устройств и других объектов железнодорожного транспорта; размещение погрузочноразгрузочных площадок, прирельсовых складов (за исключением складов горючесмазочных материалов и автозаправочных станций любых типов, а также складов, предназначенных для хранения опасных веществ и материалов, не предназначенных непосредственно для обеспечения железнодорожных перевозок) и иных объектов при условии соблюдения требований безопасности движения, установленных федеральными законами; размещение наземных сооружений метрополитена, в том числе посадочных станций, вентиляционных шахт и т.п.;размещение наземных сооружений для трамвайного сообщения и иных специальных дорог (канатных, монорельсовых, фуникулеров) | 8610
| Полоса отвода железных дорог - 8610 кв.м. Обременение условием использования подземного пространства - - 3185 кв.м. Техническая зона метрополитена - 5221 кв.м
| Часть земельного участка с кадастровым номером 77:02:0020009:3, изменение границ земельного участка для формирования участка N 2. Часть участка площадью 329 кв. м - обременение сервитутом для строительства, реконструкции, ремонта и эксплуатации линейных объектов
| |
| ИТОГО: |
|
|
|
| 9976 |
|
|
| Территории общего пользования
| 9
| -
| г. Москва, Дмитровское ш.
| 7.2.1-Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры Фактическое использование территории | 12058
| Обременение условием использования подземного пространства - 4463 кв.м. Техническая зона метрополитена - 5965 кв.м;
|
|
| 10 | - | г. Москва, ул. Яблочкова, вблизи д. 49 | Ф1 | 4819 | Санитарно-защитная зона - 7 кв.м. Обременение условием использования подземного пространства - 1620 кв.м. Техническая зона метрополитена - 2639 кв.м. | Территория общего пользования | |
| ИТОГО: |
|
|
|
| 16877 |
|
|
| Общественные территории | 11 | - | г. Москва, Дмитровское ш. | Ф1 | 2113 | Обременение условием использования подземного пространства - 759 кв.м. Техническая зона метрополитена - 2113 кв.м | Общественная территория |
| 12 | - | г. Москва, Дмитровское ш., вблизи вл. 29 к.1 | Ф1 | 3294 | Зона регулирования застройки и хозяйственной деятельности - 1054 кв.м | Общественная территория | |
| 13 | - | г. Москва, ул. Яблочкова, вблизи вл. 43 | Ф1 | 4227 | Техническая зона метрополитена - 2939 кв.м | Общественная территория | |
| ИТОГО: |
|
|
|
| 9634 |
|
|
| ВСЕГО: |
|
|
|
| 36659 |
|
|
Ф1 - Фактическое использование - в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости
2. Положение о размещении линейных объектов
2.1. Общие положения
Проект планировки территории линейного объекта - внеуличного пешеходного перехода через железнодорожные пути Савеловского направления Московской железной дороги и Дмитровское шоссе вблизи дома 49 по улице Яблочкова выполнен на основании распоряжения Москомархитектуры от 22 августа 2018 г. N 513 "О подготовке проектов планировки территории линейных объектов - внеуличных пешеходных переходов через железнодорожные пути Московской железной дороги".
Территория подготовки проекта планировки располагается в Тимирязевском и Бутырском районах города Москвы. Площадь территории в границах подготовки проекта планировки территории составляет 3,67 га.
Проектируемый внеуличный пешеходный переход предназначен для обеспечения безопасности движения пешеходов через Дмитровское шоссе и железнодорожные пути Савеловского направления Московской железной дороги.
Проектом планировки территории линейного объекта предусматривается:
- строительство проектируемого внеуличного пешеходного перехода через Дмитровское шоссе и железнодорожные пути Савеловского направления Московской железной дороги;
- устройство подходов к внеуличному пешеходному переходу (пешеходная дорожка) вблизи дома 29 корпус 1 по Дмитровскому шоссе;
- устройство подходов к внеуличному пешеходному переходу (пешеходная дорожка) со стороны остановки "Магазин Спортмастер" по направлению в область по Дмитровскому шоссе;
- устройство подходов к внеуличному пешеходному переходу (пешеходная дорожка) вблизи дома 49 по улице Яблочкова.
Мероприятия по защите сохраняемых объектов капитального строительства (здание, строение, сооружение, объекты, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов не требуются. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов и мероприятия по охране окружающей среды не требуются.
Территория проектирования частично расположена на территории зоны регулирования застройки N 14, утвержденной постановлением Правительства Москвы от 28 декабря 1999 г. N 1215 "Об утверждении зон охраны памятников истории и культуры г. Москвы (на территории между Камер-Коллежским валом и административной границей города)".
Проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории должно осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном законом порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
Мероприятия, предусмотренные проектом планировки территории, планируются к реализации в один этап.
Инженерное обеспечение территории подготовки проекта планировки территории
В целях реализации планировочных решений территории линейного объекта - внеуличного пешеходного перехода через железнодорожные пути проектом планировки предусматривается строительство инженерных коммуникаций, в том числе:
- строительство водопровода Ду 1200 мм протяженностью 0,2 км;
- строительство водопровода Ду 300 мм протяженностью 0,08 км;
- строительство водопроводного ввода Ду 50 мм протяженностью 0, 02 км;
- строительство канализационного выпуска Ду 100 мм общей протяженностью 0, 03 км;
- строительство водостока Ду 800 мм протяженностью 0,15 км;
- строительство водостока Ду 400 мм протяженностью 0,05 км;
- строительство участка кабельной линии Московского электротранспорта (далее - МЭТ) протяженностью 0,06 км;
- строительство участка кабельных линий наружного освещения протяженностью 0,06 км;
- строительство участка кабельной линии 0,4 кВ протяженностью 1,0 км;
- строительство телефонной канализации емкостью два отверстия протяженностью 0,02 км.
Водоснабжение проектируемого пешеходного перехода планируется осуществить от перекладываемой сети Ду 300 мм с ориентировочным водопотреблением 0,05 кубических метров в сутки.
Канализование проектируемого пешеходного перехода планируется осуществить в существующую канализационную сеть Ду 400 мм, проходящую параллельно Дмитровскому шоссе. Расчетное водоотведение пешеходного перехода составит 0,03 кубических метров в сутки.
Обеспечение отведения сточных вод, образующихся от выпадения атмосферных осадков и мытья полов, предусмотреть через устройство накопительных приямков. Ориентировочный расход ливневых вод пешеходного перехода составит 6,0 литров в секунду.
Электроснабжение проектируемого пешеходного перехода предлагается осуществить от ближайшей трансформаторной подстанции (далее - ТП) с необходимым резервом мощности, с прокладкой кабельной линии (далее - KЛ) 0,4 кВ. Потребляемая электрическая мощность проектируемого пешеходного перехода ориентировочно составит 20 кВт. Строительство отдельно стоящей ТП не требуется.
Объемы работ по выносу инженерных сетей из зоны строительства:
- ликвидация водопроводной сети Ду 1200 мм, общей протяженностью 0,1 км;
- ликвидация водопроводной сети Ду 300 мм, общей протяженностью 0,07 км;
- ликвидация водосточной сети Ду 700 мм, общей протяженностью 0,1 км;
- ликвидация водосточной сети Ду 300 мм, общей протяженностью 0,03 км;
- ликвидация водопроводной сети Ду 900 мм, состоящей на балансе ГУП "Мосводосток", общей протяженностью 0,1 км;
- ликвидация КЛ МЭТ - 0,05 км;
- ликвидация КЛ наружного освещения - 0,05 км.
Для обеспечения бесперебойной и безопасной работы лифтового оборудования проектируемого пешеходного перехода, а также для нужд маломобильных групп населения проектом планировки предусмотрено строительство двухотверстной телефонной канализации от ближайшего существующего телефонного колодца ориентировочной длиной 20,0 м для прокладки линий связи и систем диспетчеризации.
При производстве строительных работ необходимо обеспечить меры по сохранности и защите существующих инженерных коммуникаций, попадающих в зону производства работ.
Проектом планировки территории предполагается выполнить сохранность
существующей двадцатичетырехотверстной телефонной канализации и бронированных кабелей связи.
При строительстве внеуличного пешеходного перехода через железнодорожные пути потребуется переустройство инженерных коммуникаций - водопровод Ду 300 мм; Ду 1200 мм, водосток Ду 800 мм, КЛ МЭТ, КЛ наружного освещения.
Мероприятия по охране окружающей среды
Мероприятия по улучшению экологического состояния окружающей среды включают:
- выполнение инженерных изысканий, в том числе оценку опасных геологических процессов и геохимические исследования санитарного состояния почв;
- разработку проектной документации "Перечень мероприятий по охране окружающей среды", в том числе оценку уровня шума и качества атмосферного воздуха;
- разработку проектной документации "Благоустройство и озеленение", в том числе посадку древесно-кустарниковой растительности.
Расстояние от ствола деревьев и посадок кустарников до объектов инфраструктуры, зданий, сооружений, пешеходных тропинок, инженерных сетей, а также расстояние между отдельными особями растений должно строго соответствовать нормативам, указанным в Нормах и правилах проектирования планировки и застройки города Москвы МГСН 1.01-99, Нормах и правилах проектирования комплексного благоустройства на территории города Москвы МГСН 1.02-02; посадка растений должна осуществляться в заранее сформированный грунт (постановление Правительства Москвы от 27 июля 2004 г. N 514-ПП "О повышении качества почвогрунтов в городе Москве"); уход и мониторинг зеленых насаждений должен выполняться в соответствии с постановлением Правительства Москвы от 10 сентября 2002 г. N 743-ПП "Об утверждении Правил создания, содержания и охраны зеленых насаждений и природных сообществ города Москвы".
2.2. Основные планировочные характеристики проекта планировки территории линейного объекта
N п/п | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание разработки проекта планировки территории | Распоряжение Москомархитектуры от 22 августа 2018 г. N 513 "О подготовке проектов планировки территории линейных объектов - внеуличных пешеходных переходов через железнодорожные пути Московской железной дороги" |
2 | Перечень проектов, выполненных на прилегающую территорию | Проект планировки участка линейного объекта улично-дорожной сети - участка Северо-Восточной хорды от Фестивальной улицы до Дмитровского шоссе, утвержденный постановлением Правительства Москвы от 13 ноября 2013 г. N 739-ПП |
3 | Категория линейного объекта | Внеуличный пешеходный переход |
4 | Вид работ | Строительство |
5 | Краткое описание транспортнопланировочного решения | Строительство внеуличного пешеходного перехода через Дмитровское шоссе и железнодорожные пути Савеловского направления Московской железной дороги |
6 | Планировочные показатели линейного объекта | |
6.1 | Внеуличный пешеходный переход | Строительство |
6.1.1 | Протяженность | 86,5 м |
6.1.2 | Количество лестничных сходов | 3 |
6.1.3 | Количество пандусов | 3 |
6.1.4 | Ширина тоннельной части | 4,0 м |
6.2 | Тротуар от внеуличного пешеходного перехода | Строительство |
6.2.1 | Протяженность | 35 м |
6.2.2 | Ширина | 2,5 - 6,0 м |
7 | Организация движения транспорта и пешеходов | Средства организации движения пешеходов, в том числе для маломобильных групп населения в соответствии со СНиП 35-01-2001 "Доступность зданий и сооружений для маломобильных групп населения" и в соответствии с ВСН 62-91* "Проектирование среды жизнедеятельности с учетом потребности инвалидов и маломобильных групп населения" |
8 | Светофорные объекты | Не предусматриваются |
9 | Наземные пешеходные переходы | Не предусматриваются |
10 | Остановочные пункты наземного городского пассажирского транспорта | Не предусматриваются |
11 | Установление технических зон подземных коммуникаций, перенос и строительство инженерных коммуникаций | Строительство: - водопровод Ду 1200 мм, L=0,2 км; - водопровод Ду 300 мм, L= 0,08 км; - водопровод Ду 50 мм, L= 0,02 км; - канализация Ду 100 мм, L=0,03 км; - водосток Ду 800 мм, L= 0,15 км; - водосток Ду 400 мм, L= 0,05 км; - кабельные линии 0,4 кВ, L=1,0 км; - кабельные линии МЭТ, L=0,06 км; - кабельные линии наружного освещения, L=0,06 км; - телефонная канализация 2 отв., L=0,02 км Ликвидация: - водопровод Ду 1200 мм, L= 0,1 км; - водопровод Ду 300 мм, L= 0,07 км; - водосток Ду 700 мм, L= 0,1 км; - водосток Ду 300 мм, L= 0,03 км; - водопровод Ду 900 мм, L= 0,1 км; - кабельные линии МЭТ, L=0,05 км; - кабельные линии наружного освещения, L=0,05 км |
12 | Изменение границ природных и озелененных территорий | Не требуется |
13 | Изменение границы зоны планируемого развития линейного объекта уличнодорожной сети | Не требуется |
14 | Изъятие или изменение существующих границ участков землепользований | Требуется (План "Межевание территории") |

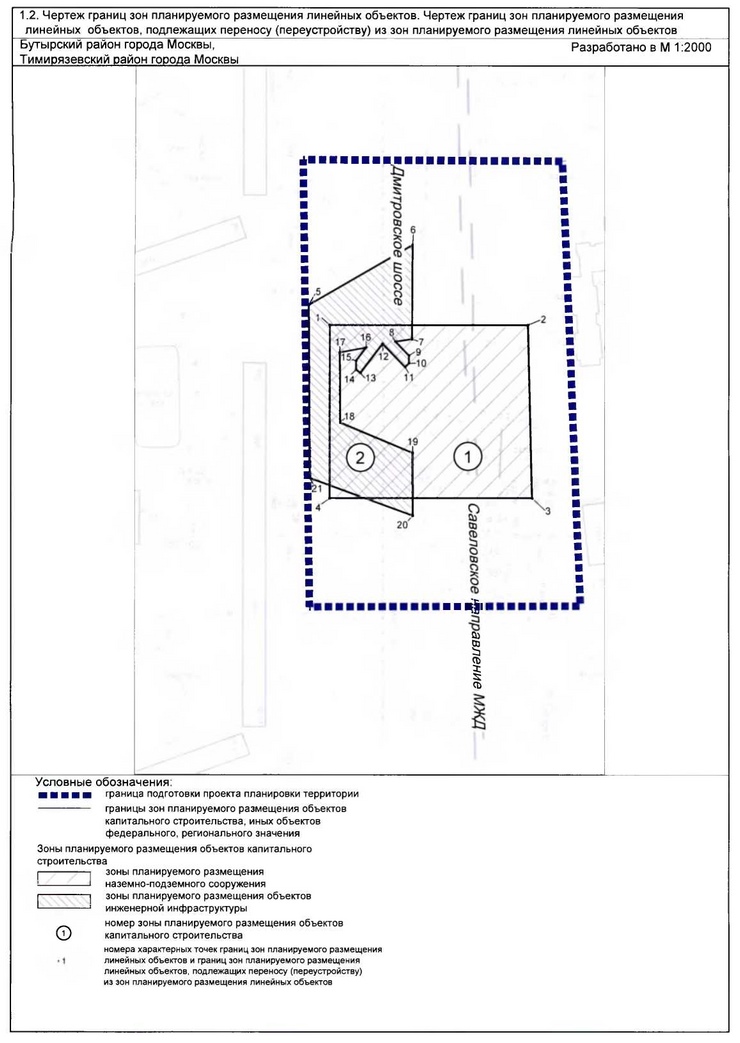

2.3. Перечень зон планируемого размещения объектов капитального строительства к чертежам границ зон планируемого размещения линейных объектов и границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
| N п/п | N на плане | Назначение зоны планируемого размещения | Наименование объекта капитального строительства | Характеристики объекта | |
Максимальная площадь, кв.м | Протяженность, м | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 1 | Зона размещения объекта капитального строительства | Внеуличный пешеходный переход через Дмитровское шоссе и МЖД Савеловского направления | 10730 | 86,5 |
| 2 | 2 | Зона планируемого размещения, переноса (переустройства) инженерных объектов | Инженерные сети | 5199 |
|
2.4. Таблица "Перечень координат характерных точек границ зон планируемого размещения линейных объектов. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов"
| N точки
| Координаты (Мосгоргеотрест) | |
| X | Y | |
| 1 | 2 | 3 |
| 1 | 4646.12 | 18103.08 |
| 2 | 4756.70 | 18103.08 |
| 3 | 4759.07 | 18007.08 |
| 4 | 4646.12 | 18007.08 |
| 5 | 4634.43 | 18114.32 |
| 6 | 4692.22 | 18147.63 |
| 7 | 4691.99 | 18095.34 |
| 8 | 4682.76 | 18093.88 |
| 9 | 4690.27 | 18086.17 |
| 10 | 4690.25 | 18081.89 |
| 11 | 4688.10 | 18079.80 |
| 12 | 4675.50 | 18092.73 |
| 13 | 4663.19 | 18076.56 |
| 14 | 4660.81 | 18078.38 |
| 15 | 4660.80 | 18083.32 |
| 16 | 4666.33 | 18090.59 |
| 17 | 4651.73 | 18087.89 |
| 18 | 4651.97 | 18048.99 |
| 19 | 4692.40 | 18032.14 |
| 20 | 4692.49 | 17997.40 |
| 21 | 4635.04 | 18018.28 |
2.5. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Мероприятия, предусмотренные проектом планировки территории линейного объекта, планируются к реализации в один этап.
Проектом планировки территории предусмотрено:
- строительство проектируемого внеуличного пешеходного перехода через Дмитровское шоссе и железнодорожные пути Савеловского направления Московской железной дороги;
- устройство подходов к внеуличному пешеходному переходу (пешеходная дорожка) вблизи дома 29к1 по Дмитровскому шоссе;
- устройство подходов к внеуличному пешеходному переходу (пешеходная дорожка) со стороны остановки "Магазин Спортмастер" по направлению в область по Дмитровскому шоссе;
- устройство подходов к внеуличному пешеходному переходу (пешеходная дорожка) вблизи дома 49 по улице Яблочкова города Москвы;
- строительство водопровода Ду 1200 мм протяженностью 0,2 км;
- строительство водопровода Ду 300 мм протяженностью 0,08 км;
- строительство водопроводного ввода Ду 50 мм протяженностью 0, 02 км;
- строительство канализационного выпуска Ду 100 мм общей протяженностью 0, 03 км;
- строительство водостока Ду 800 мм протяженностью 0,15 км;
- строительство водостока Ду 400 мм протяженностью 0,05 км;
- строительство участка кабельной линии Московского электротранспорта протяженностью 0,06 км;
- строительство участка кабельных линий наружного освещения протяженностью 0,06 км;
- строительство участка кабельной линии 0,4 кВ протяженностью 1,0 км;
- строительство телефонной канализации емкостью два отверстия протяженностью 0,02 км;
- ликвидация водопроводной сети Ду 1200 мм, общей протяженностью 0,1 км;
- ликвидация водопроводной сети Ду 300 мм, общей протяженностью 0,07 км;
- ликвидация водосточной сети Ду 700 мм, общей протяженностью 0,1 км;
- ликвидация водосточной сети Ду 300 мм, общей протяженностью 0,03 км;
- ликвидация водопроводной сети Ду 900 мм, состоящей на балансе ГУП "Мосводосток", общей протяженностью 0,1 км;
- ликвидация КЛ МЭТ - 0,05 км;
- ликвидация КЛ наружного освещения - 0,05 км.
