ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
10 декабря 2019 г. N 1678-ПП
Об утверждении проекта планировки территории линейных объектов - внеуличные пешеходные переходы через железнодорожные пути Большого кольца Московской железной дороги вблизи остановочного пункта "Поселок Киевский"
В соответствии с Градостроительным кодексом Российской Федерации, Федеральным законом от 5 апреля 2013 г. N 43-ФЗ "Об особенностях регулирования отдельных правоотношений в связи с присоединением к субъекту Российской Федерации - городу федерального значения Москве территорий и о внесении изменений в отдельные законодательные акты Российской Федерации", постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов" и Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейных объектов - внеуличные пешеходные переходы через железнодорожные пути Большого кольца Московской железной дороги вблизи остановочного пункта "Поселок Киевский" (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Хуснуллина М.Ш.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы от 10 декабря 2019 г. N 1678-ПП
Проект
планировки территории линейных объектов - внеуличные пешеходные переходы через железнодорожные пути Большого кольца Московской железной дороги вблизи остановочного пункта "Поселок Киевский"
1. Графическая часть

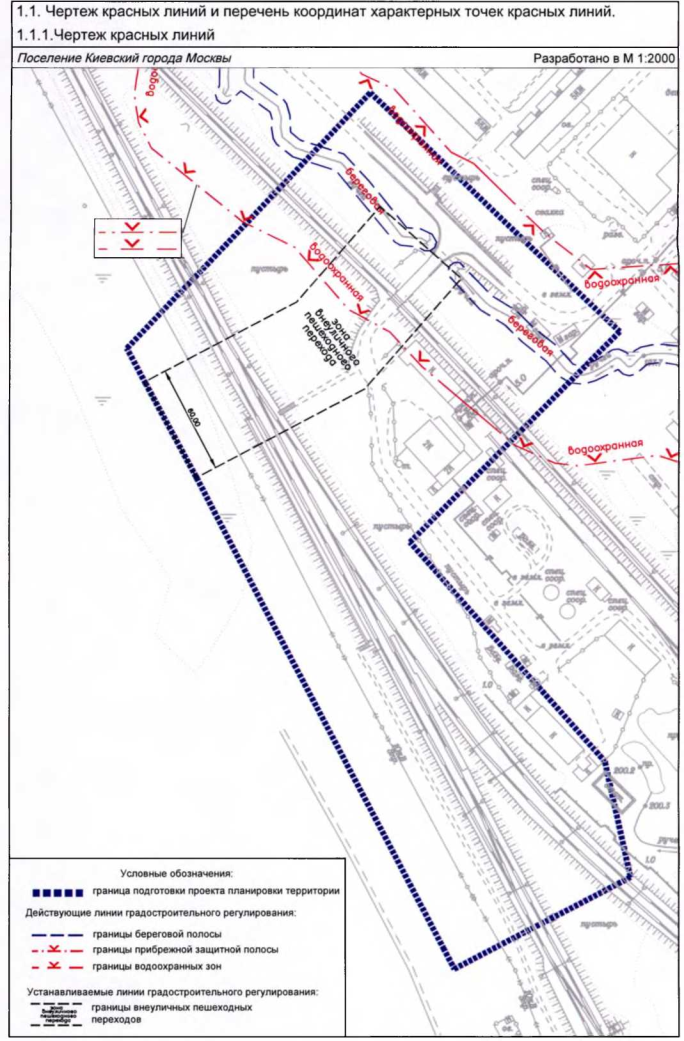

1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых и отменяемых красных линий.

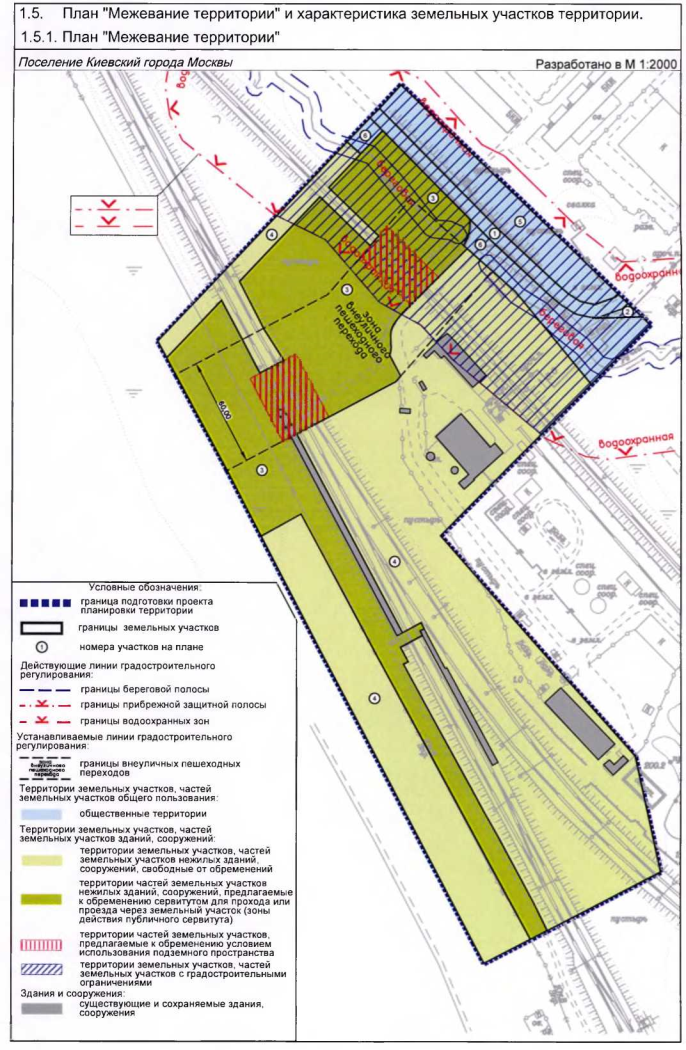

1.5.2. Характеристика земельных участков территории к плану
"Межевание территории"
Назначение территории | N участка на плане | Кадастровый номер | Адресный ориентир | Назначение земельного участка | Площадь участка/ части участка (га) | Ограничения на участке | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Обществен | 1 | 50:26:0150601:2 | город Москва, п. Киевский | Ф1 | 0,1338 | Водоохранная зона - 0,1338 га. Прибрежная защитная полоса - 0,1338 га | - |
| 2 | 77:21:0000000:3542 | город Москва, п. Киевский | Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения (7.2.1). Оборудование земельных участков для стоянок автомобильного транспорта, а также для размещения депо (устройства мест стоянок автомобильного транспорта, осуществляющего перевозки людей по установленному маршруту) (7.2.2). | 0,0083 | Водоохранная зона - 0,0083 га. Прибрежная защитная полоса - 0,0083 га | - |
| 5 | город Москва, п. Киевский | Ф1 | 0,3066 | Водоохранная зона - 1,2432 га. Прибрежная защитная полоса - 1,2432 га | - | |
6 | город Москва, п. Киевский | Ф1 | 0,2231 | Береговая полоса - 0,0787 га Водоохранная зона - 0,2231 га. Прибрежная защитная полоса - 0,2231 га | - | ||
ИТОГО: | 0,6718 | ||||||
Территории частей земельных участков нежилых зданий, сооружений, предлагае | 3 | Образуемый участок | город Москва, п. Киевский | Размещение береговых полос водных объектов общего пользования, скверов, бульваров, парков, садов, велодорожек и объектов велотранспортной инфраструктуры, малых архитектурных форм (12.0.1) Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры (12.0.2) | 1,9655 | Водоохранная зона - 0,4848 га. Прибрежная защитная полоса - 0,4848 га. Береговая полоса - 0,0765 га. Обременение с условием использования подземного пространства - 0,1976 га | Образован из части участка N 4 Обременение земельного участка сервитутом для прохода (зона действия публичного сервитута, участок) - 0,1976 га. |
ИТОГО: | 1,9655 | ||||||
Территории земельных участков, частей земельных участков нежилых зданий, сооружений, свободные от обремене | 4 | 50:26:0000000:272 (2) | Установлено относительно ориентира, расположенн ого в границах участка. Почтовый адрес ориентира: Московская область, Наро-Фоминский район, окружная железная дорога от 221 км до 250 км | Размещение железнодорожных путей (7.1.1) | 3,9372 | Береговая полоса - 0,0239 га. Водоохранная зона - 0,5550 га. Прибрежная защитная полоса - 0,5550 га | Частичное изъятие в установленном законом порядке для образования участка N 3 - 1,9655 га |
ИТОГО: | 3,9372 | ||||||
ВСЕГО: | 6,5745 |
______________________________
Ф1 - Фактическое использование - в качестве предельных параметров разрешенного строительства, реконструкции объектов капитального строительства устанавливаются предельные параметры, сведения о которых содержатся в Едином государственном реестре недвижимости.
2. Положение о размещении линейных объектов
2.1. Общие положения
Проект планировки территории линейных объектов - внеуличные пешеходные переходы через железнодорожные пути Большого кольца Московской железной дороги вблизи остановочного пункта "Поселок Киевский" подготовлен на основании распоряжения Москомархитектуры от 22 августа 2018 г. N 513 "О подготовке проектов планировки территории линейных объектов - внеуличных пешеходных переходов через железнодорожные пути Московской железной дороги".
Территория подготовки проекта планировки располагается в поселении Киевский Троицкого административного округа города Москвы. Площадь территории в границах подготовки проекта планировки территории составляет 6,58 га.
Проектируемый внеуличный пешеходный переход предназначен для обеспечения безопасности движения пешеходов через железнодорожные пути Большого кольца Московской железной дороги (на участке Бекасово I - Столбовая).
Проектом планировки территории линейных объектов предусматривается:
- строительство проектируемых внеуличных пешеходных переходов через железнодорожные пути Большого кольца Московской железной дороги (на участке Бекасово I - Столбовая);
- устройство подходов к внеуличным пешеходным переходам (пешеходные дорожки) по обе стороны подземных пешеходных переходов через железнодорожные пути Большого кольца Московской железной дороги (на участке Бекасово I - Столбовая);
- демонтаж существующего перехода (подъем на насыпь).
Предложения по обслуживанию рассматриваемой территории наземным городским пассажирским транспортом с учетом корректировки существующих маршрутов и организации новых с указанием частоты движения и расчета выпуска подвижного состава на маршруты разрабатываются при реализации проекта.
Мероприятия по защите сохраняемых объектов капитального строительства (здание, строение, сооружение, объекты, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов не требуются. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов и мероприятия по охране окружающей среды не требуются.
В целях обеспечения мероприятий по охране объектов археологического наследия проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории будет осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
Мероприятия, предусмотренные проектом планировки территории, планируются к реализации в один этап.
Инженерное обеспечение территории подготовки проекта планировки территории
В целях реализации планировочных решений территории линейных объектов - внеуличных пешеходных переходов через железнодорожные пути проектом планировки предусматривается переустройство кабельных линий (далее - КЛ) протяженностью 0,1 км.
Водоснабжение проектируемых пешеходных переходов возможно осуществить от существующей водопроводной сети Ду 200 мм с ориентировочным водопотреблением 0,1 кубических метров в сутки для каждого из них.
Канализование проектируемых пешеходных переходов предлагается осуществить в подводящую канализационную сеть Ду 400 мм к канализационной насосной станции (КНС) "Киевский N 5". В связи с более высотной отметкой лотка присоединяемого колодца относительно основания проектируемых переходов и предполагаемых канализационных выпусков на следующих стадиях проектирования необходимо будет предусмотреть в технических помещениях подземных переходов установку фекальных напорных установок. Расчетное водоотведение каждого пешеходного перехода составит 0,06 кубических метров в сутки.
Для отведения сточных вод, образующихся от выпадения атмосферных осадков и мытья полов, в подземных переходах необходимо предусмотреть устройство накопительных приямков. Ориентировочный расход ливневых вод каждого пешеходного перехода составит 0,1 литров в секунду. В связи с отсутствием вблизи предполагаемых к строительству пешеходных переходов существующих водосточных сетей проектом планировки предлагается рассмотреть вариант выброса накапливающихся вод из приямков на рельеф напорно. При этом необходимо предусмотреть мероприятия, исключающие размыв поверхности земли в месте выпуска водостока.
Электроснабжение проектируемых пешеходных переходов предлагается осуществить от ближайшей трансформаторной подстанции (далее - ТП) с необходимым резервом мощности, с прокладкой КЛ 0,4 кВ ориентировочной протяженностью 1,0 км. Потребляемая электрическая мощность проектируемых пешеходных переходов ориентировочно составит 10 кВт. Строительство отдельно стоящей ТП не требуется.
Для подключения проектируемых пешеходных переходов к линии связи и диспетчеризации предлагается проложить телефонную канализацию емкостью от двух до четырех отверстий от ближайшего существующего телефонного колодка общей протяженностью 0,2 км.
Объемы работ по выносу инженерных сетей из зоны строительства: ликвидация КЛ протяженностью 0,05 км.
При производстве строительных работ необходимо обеспечить меры по сохранности и защите существующих инженерных коммуникаций, попадающих в зону производства работ.
Мероприятия по охране окружающей среды
Мероприятия по улучшению экологического состояния окружающей среды включают:
- выполнение инженерных изысканий, в том числе оценку опасных геологических процессов и геохимические исследования санитарного состояния почв;
- разработку проектной документации "Перечень мероприятий по охране окружающей среды", в том числе оценку уровня шума и качества атмосферного воздуха;
- разработку проектной документации "Благоустройство и озеленение", в том числе посадку древесно-кустарниковой растительности.
Расстояние от ствола деревьев и посадок кустарников до объектов инфраструктуры, зданий, сооружений, пешеходных тропинок, инженерных сетей, а также расстояние между отдельными особями растений должно строго соответствовать нормативам, указанным в Нормах и правилах проектирования планировки и застройки города Москвы МГСН 1.01-99, Нормах и правилах проектирования комплексного благоустройства на территории города Москвы МГСН 1.02-02; посадка растений должна осуществляться в заранее сформированный грунт (постановление Правительства Москвы от 27 июля 2004 г. N 514-ПП "О повышении качества почвогрунтов в городе Москве"); уход и мониторинг зеленых насаждений должен выполняться в соответствии с постановлением Правительства Москвы от 10 сентября 2002 г. N 743-ПП "Об утверждении Правил создания, содержания и охраны зеленых насаждений и природных сообществ города Москвы".
При инженерной подготовке территории предусматривается проведение работ по изменению дна и берегов участков русла реки Детки (в том числе заключение в подземный коллектор) с последующей корректировкой границ водоохранной зоны, прибрежной защитной и береговой полос в установленном порядке.
2.2. Основные планировочные характеристики проекта планировки территории линейного объекта
N п/п | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание разработки проекта планировки территории | Распоряжение Москомархитектуры от 22 августа 2018 г. N 513 "О подготовке проектов планировки территории линейных объектов - внеуличных пешеходных переходов через железнодорожные пути Московской железной дороги" |
2 | Перечень проектов, выполненных на прилегающую территорию | |
3 | Категория линейных объектов | Внеуличные пешеходные переходы |
4 | Вид работ | Строительство |
5 | Краткое описание транспортно-планировочного решения | Строительство внеуличных пешеходных переходов через железнодорожные пути Большого кольца Московской железной дороги (участок Бекасово I - Столбовая) |
6 | Планировочные показатели линейного объекта | |
6.1 | Внеуличный пешеходный переход 1 | Строительство |
6.1.1 | Протяженность | 19,4 м |
6.1.2 | Количество лестничных сходов | Не требуется |
6.1.3 | Количество лифтов | Не требуется |
6.1.4 | Ширина тоннельной части | 4,0 м |
6.2 | Внеуличный пешеходный переход 2 | Строительство |
6.2.1 | Протяженность | 27,3 м |
6.2.2 | Количество лестничных сходов | Не требуется |
6.2.3 | Количество лифтов | Не требуется |
6.2.4 | Ширина тоннельной части | 4,0 м |
6.3 | Тротуар от внеуличного пешеходного перехода | Строительство |
6.3.1 | Протяженность | 380 м |
6.3.2 | Ширина | 2,25 - 5,0 м |
7 | Организация движения транспорта и пешеходов | Средства организации движения пешеходов, в том числе для маломобильных групп населения в соответствии со СНиП 35-01-2001 "Доступность зданий и сооружений для маломобильных групп населения" и в соответствии с ВСН 62-91* "Проектирование среды жизнедеятельности с учетом потребности инвалидов и маломобильных групп населения" |
8 | Светофорные объекты | Не предусматриваются |
9 | Наземные пешеходные переходы | Не предусматриваются |
10 | Остановочные пункты наземного городского пассажирского транспорта | Не предусматриваются |
11 | Установление технических зон подземных коммуникаций, перенос и строительство инженерных коммуникаций | Строительство: - вводы водопровода Ду 50 мм, L=0,1км; - водопровод Ду 75 мм, L=0,06 км; - напорная канализация Ду 100 мм, L=0,27 км; - водосток Ду 200 мм, L=0,05 км; - кабельная линия (КЛ) 0,4 кВ, L=1,0 км; - телефонная канализация 2-4 отв. - 0,2 км. Переустройство кабельных линий (КЛ), L=0,1 км |
12 | Изменение границ природных и озелененных территорий | Не требуются |
13 | Изменение границы зоны планируемого развития линейного объекта улично-дорожной сети | Не требуется |
14 | Изъятие или изменение существующих границ участков землепользований | Требуется (План "Межевание территории") |

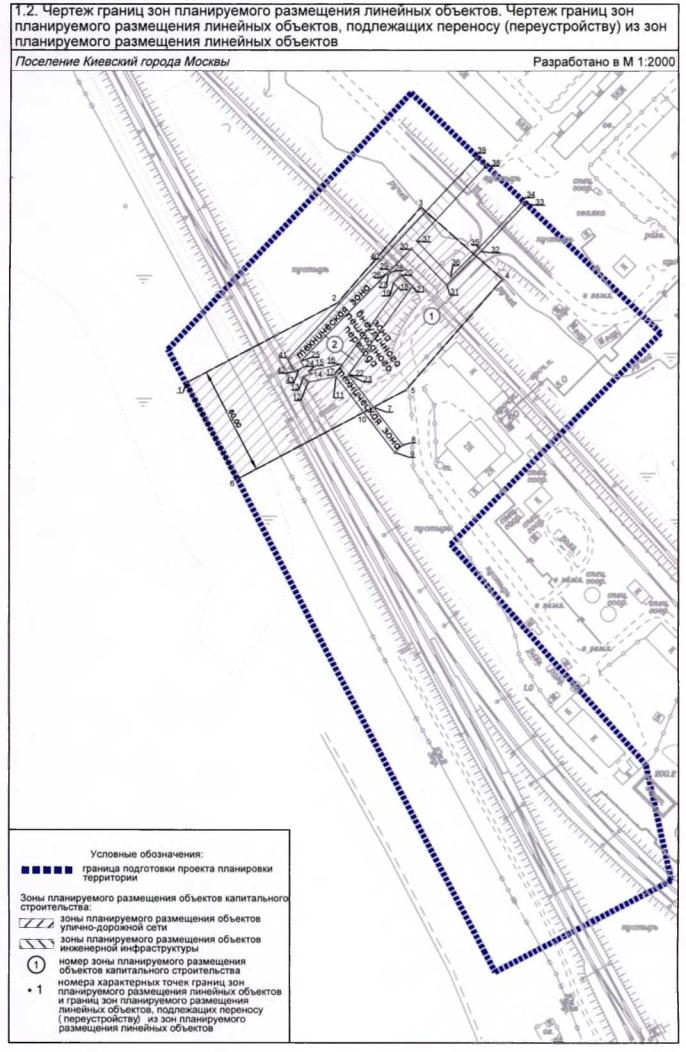

2.3. Перечень зон планируемого размещения объектов капитального строительства к чертежам границ зон планируемого размещения линейных объектов и границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
N | N на плане | Назначение зоны планируемого размещения | Наименование объекта капитального строительства | Характеристики объекта | |
Максимальная площадь, кв.м | Протяженность, м | ||||
1 | 2 | 3 | 4 | 5 | 6 |
1 | 1 | Зона размещения линейного объекта, зона благоустройства | Внеуличный пешеходный переход 1 | - | 19,4 |
2 | 1 | Зона размещения линейного объекта, зона благоустройства | Внеуличный пешеходный переход 2 | - | 27,3 |
3 | 2 | Зона планируемого размещения, переноса (переустройства) инженерных объектов | Инженерные сети | - | - |
2.4. Таблица "Перечень координат характерных точек границ зон планируемого размещения линейных объектов. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов"
| N точки | Координаты (Мосгорпроект) | |
| X | Y | |
| 1 | 2 | 3 |
| 1 | -40185.0450 | -26636.3740 |
| 2 | -40100.9985 | -26592.1564 |
| 3 | -40055.0434 | -26539.6402 |
| 4 | -40009.8836 | -26579.2216 |
| 5 | -40063.2342 | -26640.0981 |
| 6 | -40156.4149 | -26689.0491 |
| 7 | -40081.0603 | -26649.4627 |
| 8 | -40064.8306 | -26670.1492 |
| 9 | -40069.2489 | -26674.2757 |
| 10 | -40086.4713 | -26652.3053 |
| 11 | -40101.8629 | -26632.6704 |
| 12 | -40117.3662 | -26635.8536 |
| 13 | -40120.1250 | -26633.2231 |
| 14 | -40116.0831 | -26631.0993 |
| 15 | -40117.0571 | -26629.6650 |
| 16 | -40099.4319 | -26626.0461 |
| 17 | -40098.8690 | -26626.7635 |
| 18 | -40067.4908 | -26583.8286 |
| 19 | -40070.1423 | -26581.1771 |
| 20 | -40065.9523 | -26576.8818 |
| 21 | -40059.6143 | -26583.2198 |
| 22 | -40094.8860 | -26631.4822 |
| 23 | -40095.0600 | -26631.6186 |
| 24 | -40119.7366 | -26627.3256 |
| 25 | -40121.3938 | -26624.1709 |
| 26 | -40073.8713 | -26576.1749 |
| 27 | -40073.0631 | -26576.9715 |
| 28 | -40071.6723 | -26575.5384 |
| 29 | -40072.4641 | -26574.7537 |
| 30 | -40060.3549 | -26562.5239 |
| 31 | -40040.5095 | -26582.5482 |
| 32 | -40021.7763 | -26563.8933 |
| 33 | -39997.1219 | -26537.8048 |
| 34 | -39998.5848 | -26536.4158 |
| 35 | -40023.2094 | -26562.4979 |
| 36 | -40038.4079 | -26577.7501 |
| 37 | -40057.3552 | -26558.1934 |
| 38 | -40018.8609 | -26517.0257 |
| 39 | -40024.0351 | -26512.2519 |
| 40 | -40077.5715 | -26568.9062 |
| 41 | -40128.7515 | -26623.0667 |
| 42 | -40125.0482 | -26630.1160 |
| 43 | -40122.3924 | -26628.7208 |
2.5. Перечень мероприятий по реализации проектов планировки территории и последовательность их выполнения
Мероприятия, предусмотренные проектом планировки территории линейного объекта, планируются к реализации в один этап.
Проектом планировки территории предусмотрено:
- строительство проектируемых внеуличных пешеходных переходов через железнодорожные пути Большого кольца Московской железной дороги (участок Бекасово I - Столбовая);
- устройство подходов к внеуличным пешеходным переходам (пешеходные дорожки) по обе стороны подземных пешеходных переходов через железнодорожные пути Большого кольца Московской железной дороги (участок Бекасово I - Столбовая);
- демонтаж существующего перехода (подъем на насыпь);
- переустройство кабельных линий (КЛ) протяженностью 0,1 км;
- ликвидация КЛ - 0,05 км.
