ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
4 декабря 2019 г. N 1630-ПП
Об утверждении проекта планировки территории линейного объекта - головные объекты водоснабжения административно-делового центра в поселке Коммунарка поселения Сосенское города Москвы
В соответствии с Градостроительным кодексом Российской Федерации, Федеральным законом от 5 апреля 2013 г. N 43-ФЗ "Об особенностях регулирования отдельных правоотношений в связи с присоединением к субъекту Российской Федерации - городу федерального значения Москве территорий и о внесении изменений в отдельные законодательные акты Российской Федерации", постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - головные объекты водоснабжения административно-делового центра в поселке Коммунарка поселения Сосенское города Москвы (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Хуснуллина М.Ш.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы от 4 декабря 2019 г. N 1630-ПП
Проект
планировки территории линейного объекта - головные объекты водоснабжения административно-делового центра в поселке Коммунарка поселения Сосенское города Москвы

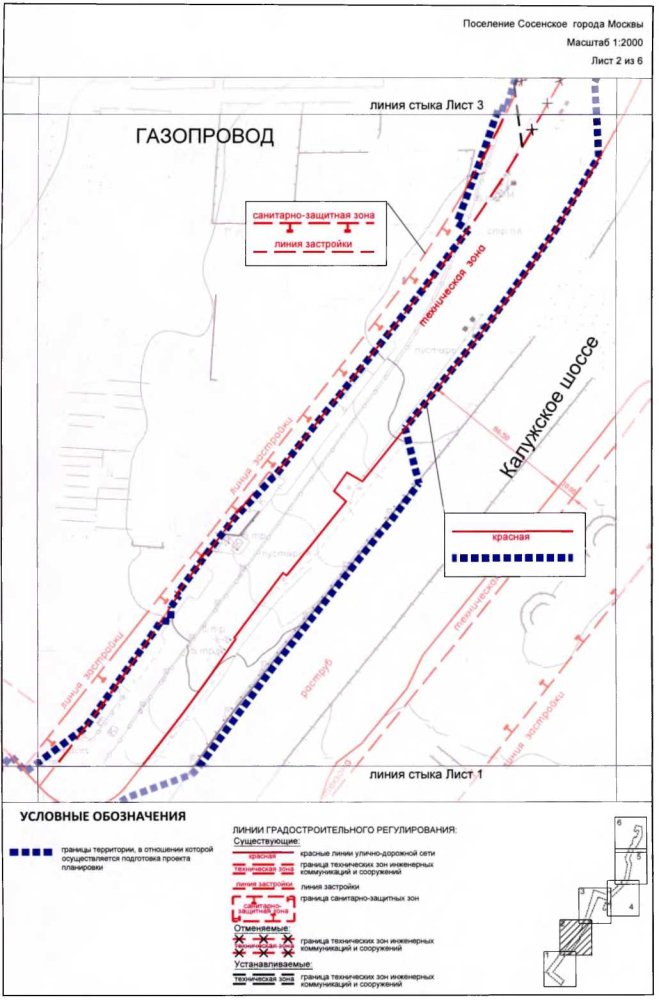

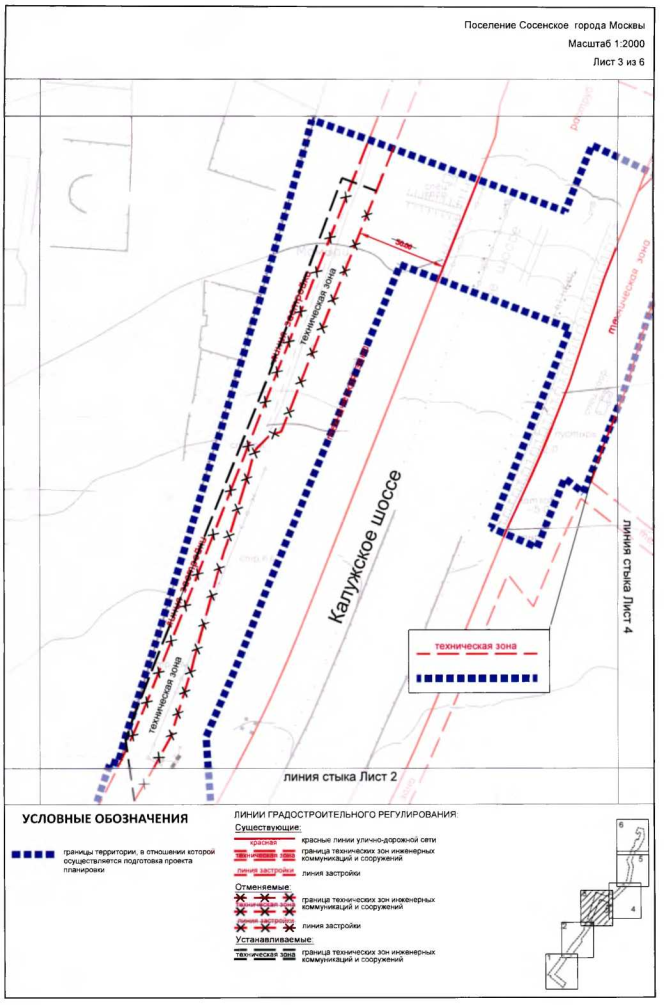

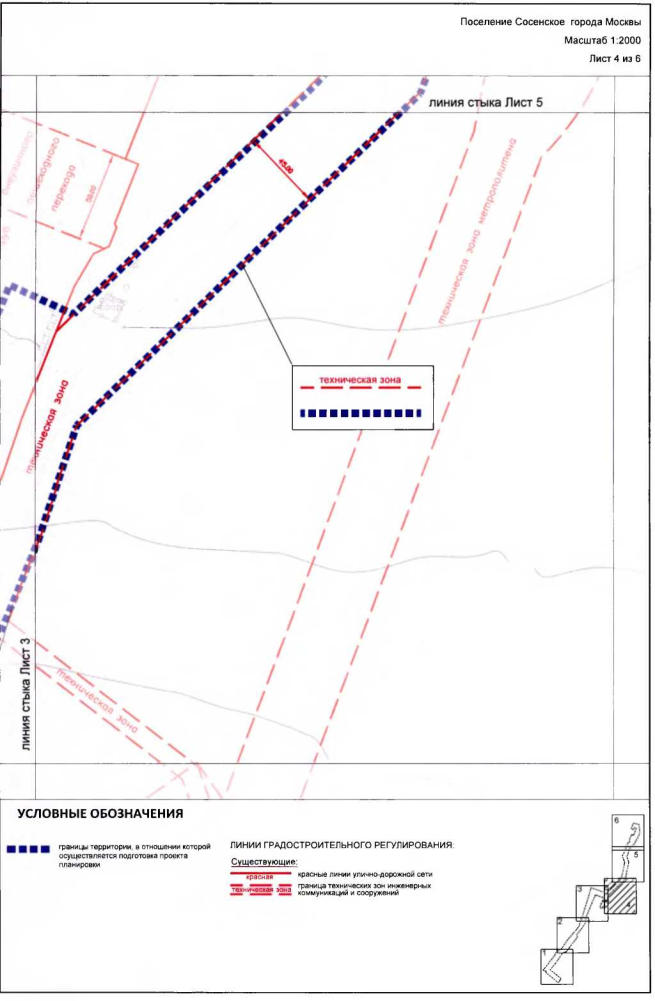

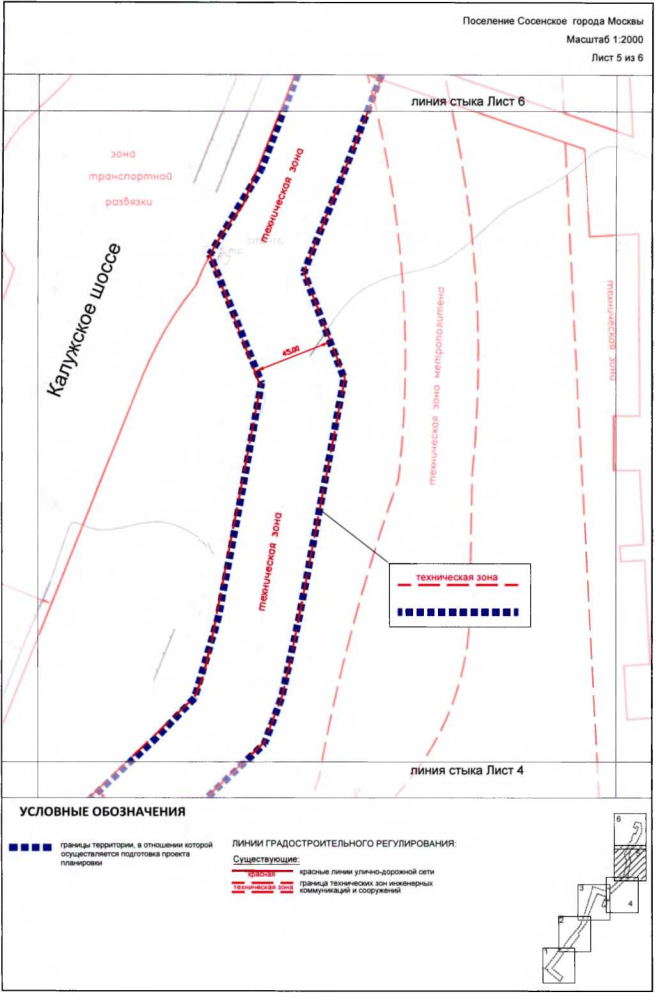

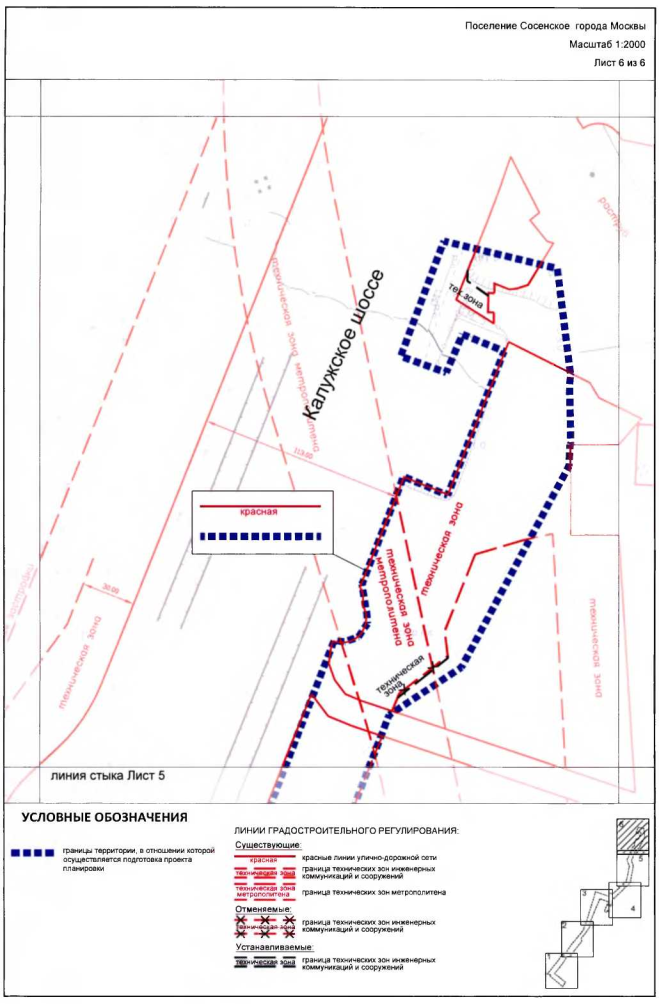

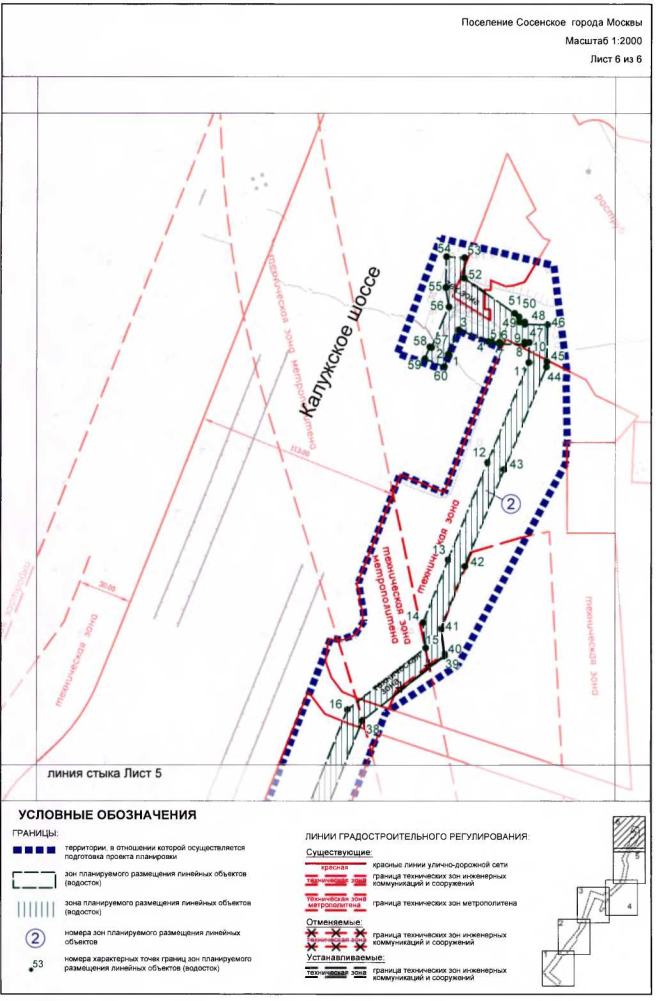

1. Графическая часть

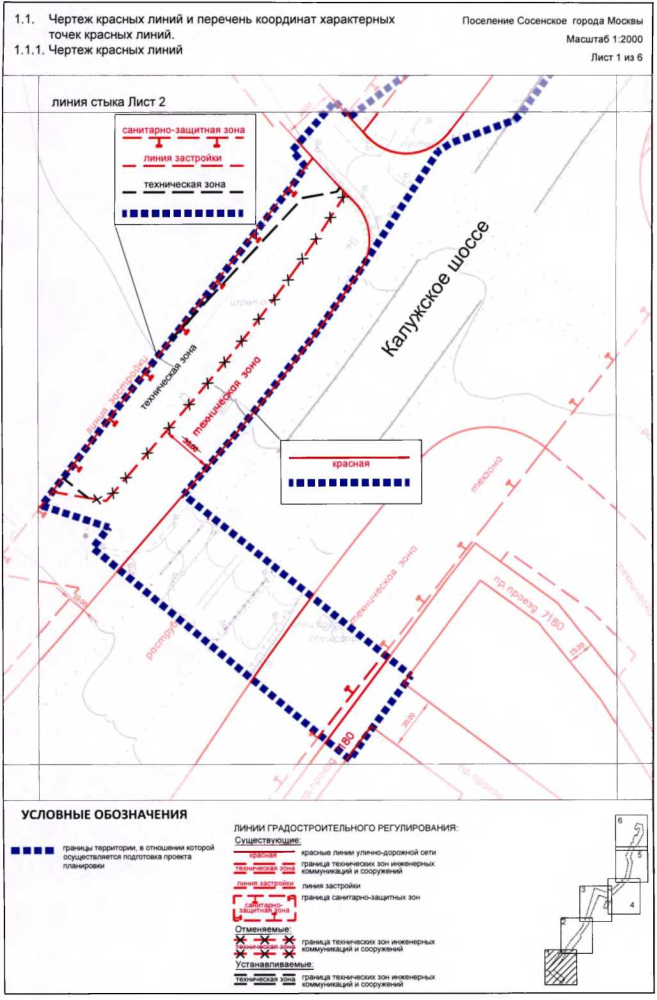

1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых или отменяемых красных линий.

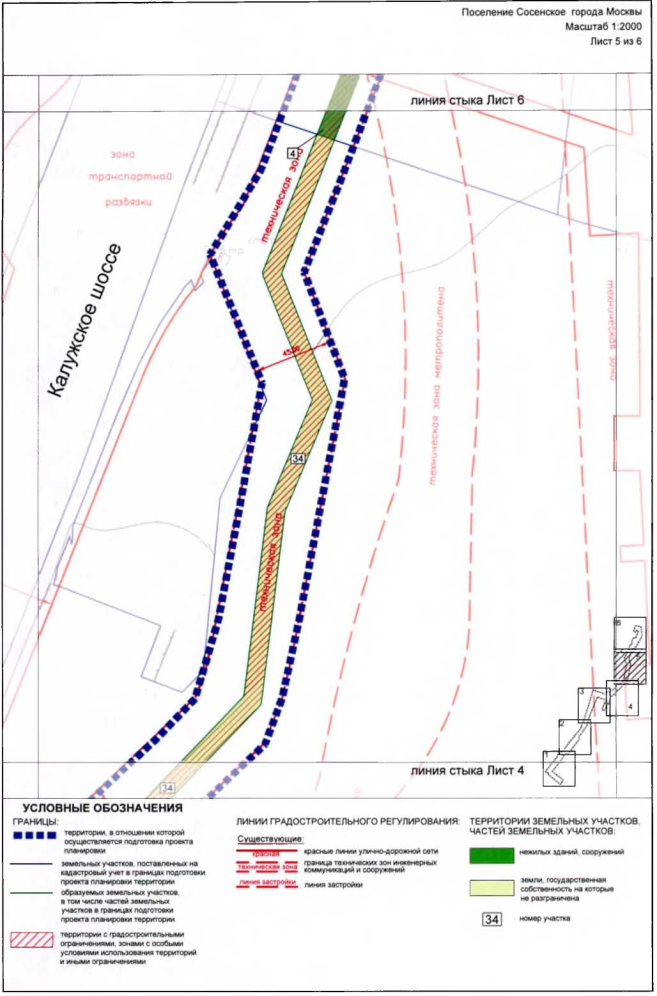

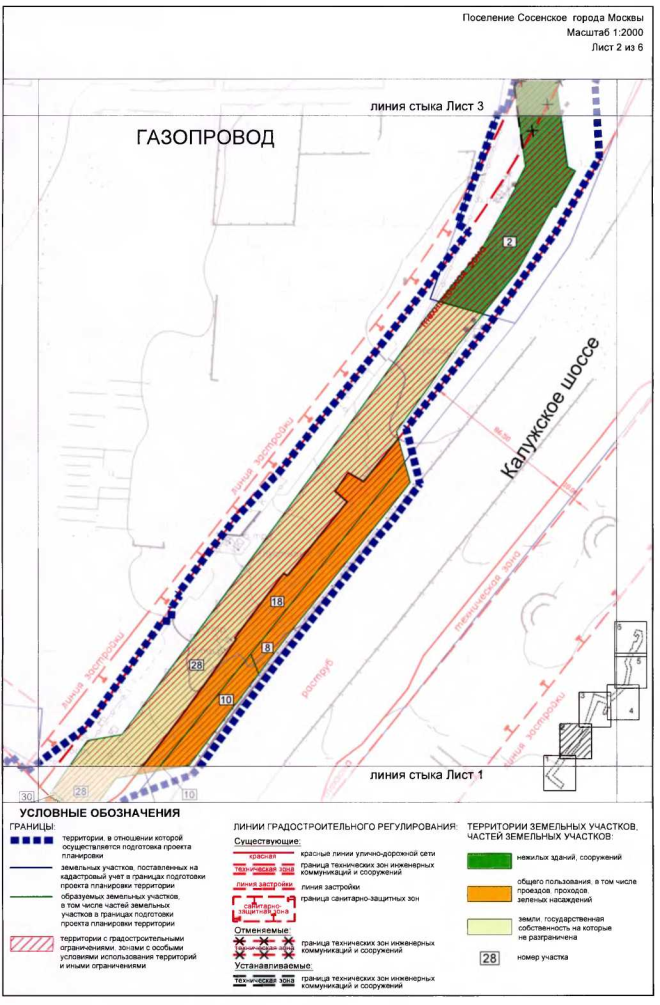

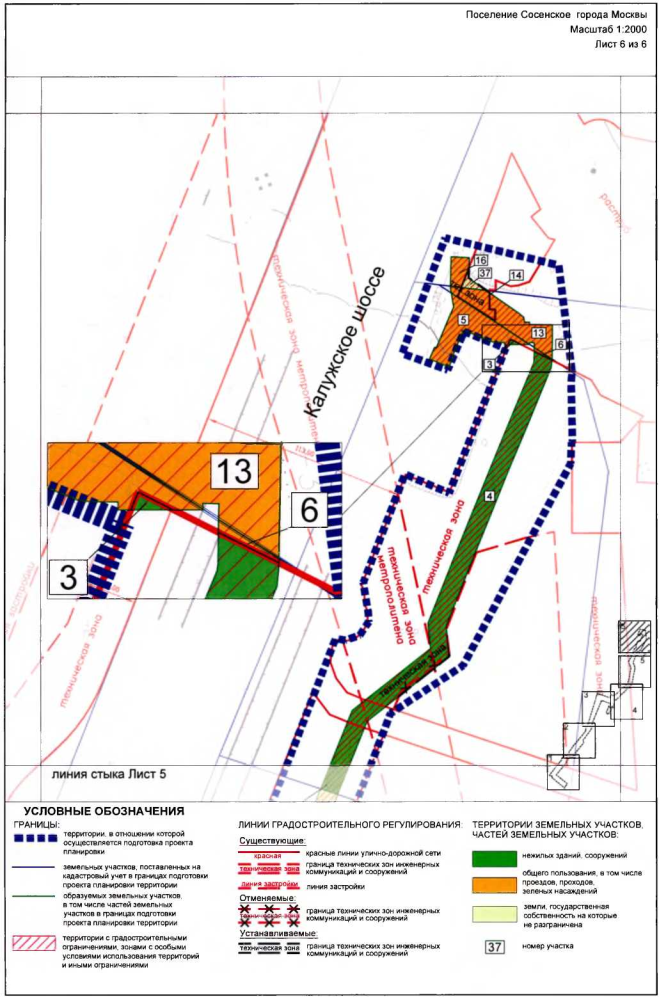

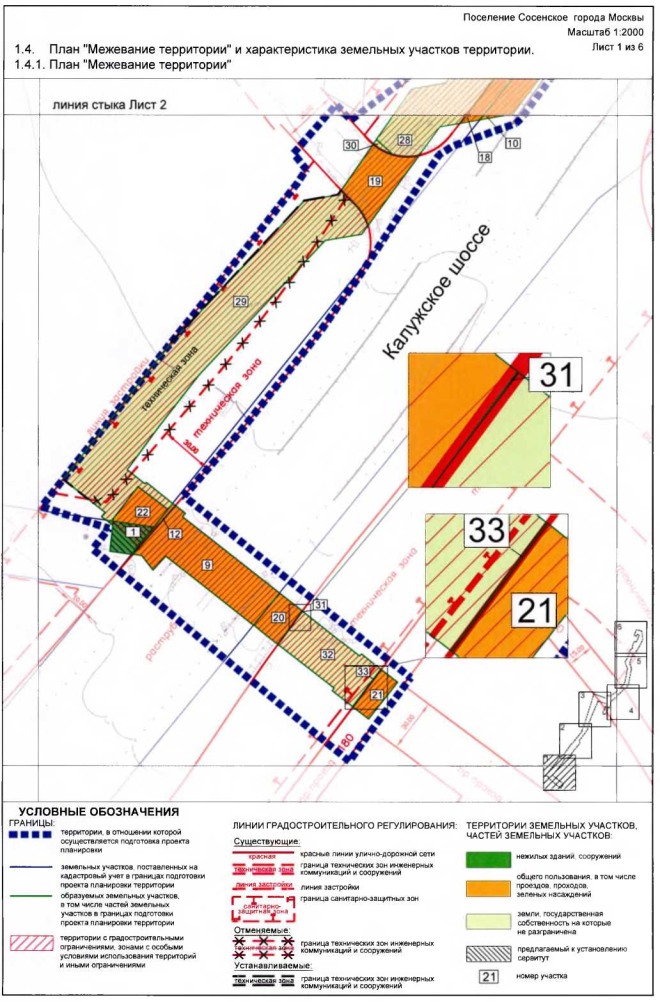

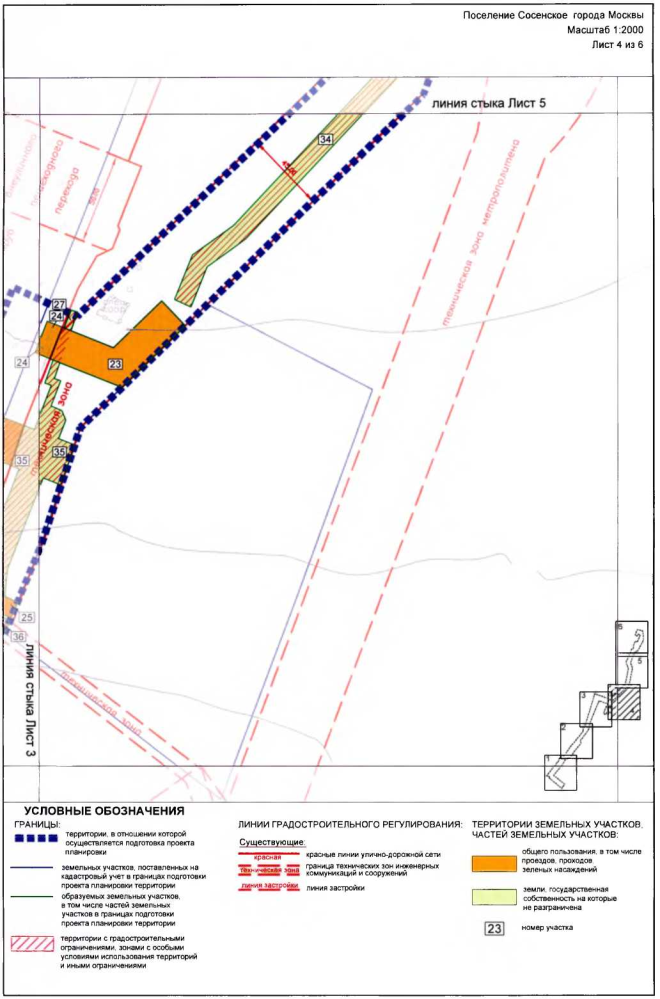

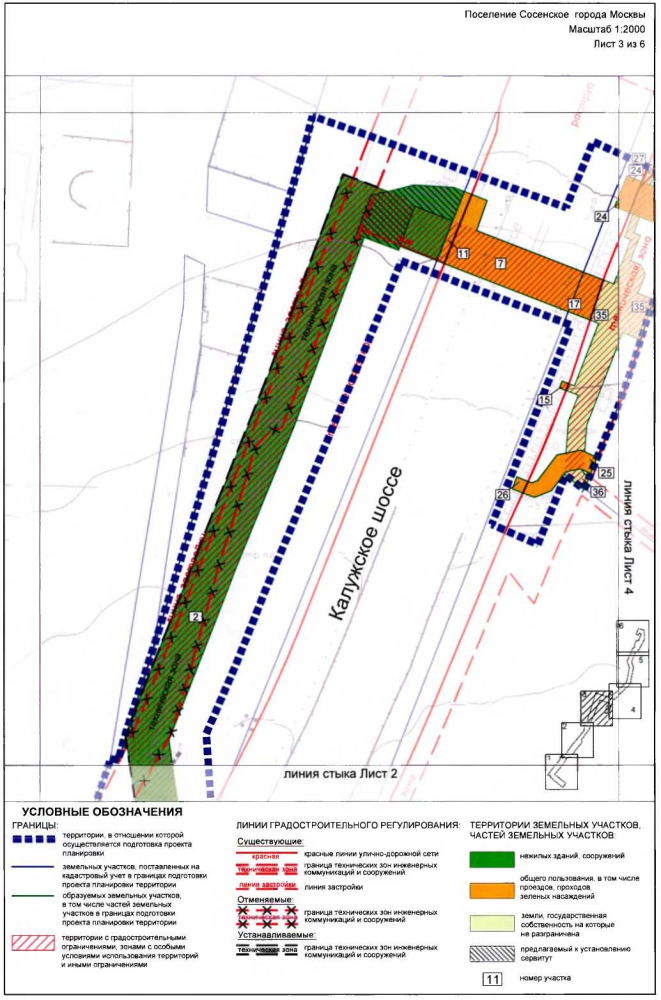

1.4.2. Характеристика земельных участков территории к плану "Межевание территории"
Назначение территории | Номер участ ка на плане | Кадастровый номер земельного участка | Местоположение (адрес) | Виды разрешенного использования земельных участков и объектов капитального строительства | Площадь образуемо го земельного участка, кв.м | Вид ограничения на земельном участке, площадь, кв.м | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Территории земельных участков, частей земельных участков нежилых зданий, сооружений | 1 | 50:21:0120114:1 | Город Москва, поселение Сосенское, 24 км автодороги "Москва-Рославль", участок N 107ю | Под размещение храма и мемориального комплекса | 294,89 | Ограничение использования подземного пространства - 170,53 | Сервитут для строительства, реконструкции, ремонта и эксплуатации линейного объекта - 290,73 кв.м |
| 2 | 50:21:0120114:1445 | Город Москва, поселение Сосенское, деревня Николо-Хованское, участок N 74/9 | Для строительства многофункционального торгового, делового, развлекательного центра | 12434,76 | Ограничение использования подземного пространства - 11942,31; | Сервитут для строительства, реконструкции, ремонта и эксплуатации линейного объекта - 1127,11 кв.м | |
| 3 | 50:21:0120316:91 | Город Москва, поселение Сосенское, в районе поселка Мамыри, участок N 76/1 | Для строительства многофункционального торгового, делового, развлекательного центра | 9,88 | Ограничение использования подземного пространства - 9,88 |
| |
| 4 | 50:21:0120316:91 | Город Москва, поселение Сосенское, в районе поселка Мамыри, участок N 76/1 | Для строительства многофункционального торгового, делового, развлекательного центра | 2773,71 | Ограничение использования подземного пространства- 2773,71; Охранная зона воздушной линии электропередачи ВЛ 500 кВ Очаково-ТЭЦ-26 - 0,76 |
| |
| Итого территории земельных участков, частей земельных участков нежилых зданий, сооружений: | 15513,24 |
|
| ||||
Территории общего пользования, в т.ч участки проездов, проходов, зеленых насаждений | 5 | Образуемый участок | Город Москва, поселение Сосенское, в районе поселка Мамыри, участок N 76/1 | Для улично-дорожной сети (120.2) | 683,52 | Ограничение использования подземного пространства - 683,52, Охранная зона воздушной линии электропередач и ВЛ 500 кВ Очаково-ТЭЦ-26 - 59,71 |
|
| 6 | Образуемый участок | Город Москва, поселение Сосенское, в районе поселка Мамыри, участок N 76/1 | Для улично-дорожной сети (120.2) | 14,07 | Ограничение использования подземного пространства - 14,07; Охранная зона воздушной линии электропередачи ВЛ 500 кВ Очаково-ТЭЦ-26 - 14,07 |
| |
| 7 | 50:21:0000000:9 | Город Москва, автомобильная дорога Москва-Рославль | Для автодорог | 1881,03 | Ограничение использования подземного пространства - 1712,06, Охранная зона ВЛ 110 кВ "Летово - Теплый Стан 1 и 2" - 708,772 |
|
| 8 | 50:21:0000000:9 | Город Москва, автомобильная дорога Москва-Рославль | Для автодорог | 1307,93 | Ограничение использования подземного пространства - 1307,93, Охранная зона ВЛ 110 кВ "Летово - Теплый Стан 1 и 2" - 1 307,93 |
| |
| 9 | 50:21:0000000:9 | Город Москва, автомобильная дорога Москва-Рославль | Для автодорог | 1876,52 | Ограничение использования подземного пространства - 1869,64; Охранная зона ВЛ 110 кВ "Летово - Лесная" с отпайками на подстанцию "Десна" и подстанцию "Троицкая" - 17,7 |
| |
| 10 | 50:21:0000000:9 | Город Москва, автомобильная дорога Москва-Рославль | Для автодорог | 845,33 | Ограничение использования подземного пространства - 845,33, Охранная зона ВЛ 110 кВ "Летово - Теплый Стан 1 и 2" - 845,33 |
| |
| 11 | 50:21:0000000:9 | Город Москва, автомобильная дорога Москва-Рославль | Для автодорог | 178,43 | Ограничение использования подземного пространства - 102,59; Охранная зона ВЛ 110 кВ "Летово - Теплый Стан 1 и 2" - 178,43 |
| |
| 12 | 50:21:0000000:9 | Город Москва, автомобильная дорога Москва-Рославль | Для автодорог | 47,98 | Ограничение использования подземного пространства - 45,03 |
| |
| 13 | 50:21:0120316:94 | Город Москва, поселение Сосенское, в районе поселка Мамыри, участок N 76/3 | Земельные участки (территории) общего пользования (12.0) | 461,46 | Ограничение использования подземного пространства - 461,46; Охранная зона воздушной линии электропередачи ВЛ 500 кВ Очаково-ТЭЦ-26 - 461,46 |
| |
| 14 | 50:21:0120316:94 | Город Москва, поселение Сосенское, в районе поселка Мамыри, участок N 76/3 | Земельные участки (территории) общего пользования (12.0) | 185,78 | Ограничение использования подземного пространства - 185,78; Охранная зона воздушной линии электропередачи ВЛ 500 кВ Очаково-ТЭЦ-26 - 185,78 |
| |
| 15 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 15,53 | - |
| |
| 16 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 142,29 | Ограничение использования подземного пространства - 142,29; Охранная зона воздушной линии электропередачи ВЛ 500 кВ Очаково-ТЭЦ-26 - 142,29 |
|
| 17 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 288,05 | Ограничение использования подземного пространства - 288,05 |
| |
| 18 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 2518,84 | Ограничение использования подземного пространства - 2518,84; |
| |
| 19 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 860,33 | Ограничение использования подземного пространства - 860,33 |
| |
| 20 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 379,93 | Ограничение использования подземного пространства - 379,93; Охранная зона ВЛ 110 кВ "Летово - Лесная" с отпайками на подстанцию "Десна" и подстанцию "Троицкая" - 379,25, Охранная зона воздушной линии электропередачи ВЛ 110 кВ Летово-Марьино с отпайкой на подстанцию Десна - 275,82 |
| |
| 21 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 293,49 | Ограничение использования подземного пространства - 293,49 |
| |
| 22 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 379,1 | Ограничение использования подземного пространства - 379,1 |
| |
| 23 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 1487,25 | Ограничение использования подземного пространства - 74,02 |
| |
| 24 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 166,38 | - |
| |
| 25 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 417,08 | Ограничение использования подземного пространства - 106,82 |
| |
| 26 | Образуемый участок | Город Москва, поселение Сосенское | Для улично-дорожной сети (12.0.2) | 46,29 | - |
|
| Итого территории общего пользовании в т.ч. участки проездов, проходов, зеленых насаждений: | 14476,61 |
|
| ||||
Земли, государственная собственность на которые не разграничена | 27 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Ф - фактическое использование1 | 42,51 | Ограничение использования подземного пространства - 42,51 |
|
| 28 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Для размещения индивидуального жилого дома (2.1.0), для производства сельскохозяйственной продукции (2.2.0), для осуществления деятельности, связанной с выращиванием плодовых, ягодных, овощных, бахчевых или иных сельскохозяйственных культур (13.2.0), для размещения жилого дачного дома (13.3.0) | 7789,08 | Ограничение использования подземного пространства - 7789,08; Охранная зона ВЛ 110 кВ "Летово - Теплый Стан 1 и 2" - 5823,93 |
| |
| 29 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Ф - фактическое использование1 | 5648,53 | Ограничение использования подземного пространства- 5648,53 |
| |
| 30 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Ф - фактическое использование1 | 25,92 | Ограничение использования подземного пространства - 25,92 |
| |
| 31 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Для скверов, бульваров (12 0.1), улично-дорожной сети (12.0.2) | 0,25 | Ограничение использования подземного пространства - 0,25, Охранная зона ВЛ 110 кВ "Летово - Лесная" с отпайками на подстанцию "Десна" и подстанцию "Троицкая" - 0,25; Охранная зона воздушной линии электропередачи ВЛ 110 кВ Летово-Марьино с отпайкой на подстанцию Десна - 0,25 |
|
| 32 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Для скверов, бульваров (12.0.1), улично-дорожной сети (12.0.2) | 1282,89 | Ограничение использования подземного пространства - 1282,89; |
| |
| 33 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Для скверов, бульваров (12.0.1), улично-дорожной сети (12 0.2) | 8,56 | Ограничение использования подземного пространства - 8,56 |
| |
| 34 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Ф - фактическое использование1 | 5174,59 | Ограничение использования подземного пространства - 5174,59 |
| |
| 35 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Ф - фактическое использование1 | 1926.06 | Ограничение использования подземного пространства - 1926,06 |
| |
| 36 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Ф - фактическое использование1 | 82,84 | Ограничение использования подземного пространства - 82,84 |
| |
| 37 | Кадастровый номер отсутствует | Город Москва, поселение Сосенское | Ф - фактическое использование1 | 50,79 | Ограничение использования подземного пространства - 50,79; Охранная зона воздушной линии электропередачи ВЛ 500 кВ Очаково-ТЭЦ-26 - 50,79 |
|
Итого земли, государственная собственность на которые не разграничена: | 22032,02 |
|
| ||||
Всего: | 52021,87 |
|
| ||||
______________________________
1Фактическое использование - в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости.
2.1. Наименование, основные характеристики (категория, протяженность, проектная мощность, пропускная способность, грузонапряженность, интенсивность движения) и назначение планируемых для размещения линейных объектов
Проект планировки территории линейного объекта - головные объекты водоснабжения административно-делового центра в поселке Коммунарка поселения Сосенское города Москвы (далее - проект планировки территории) подготовлен на основании распоряжения Москомархитектуры от 20 сентября 2018 г. N 578 "О подготовке проекта планировки территории линейных объектов - проектирование и строительство головных объектов водоснабжения Административно-делового центра в поселке Коммунарка (1 очередь) (1 этап)" (в редакции распоряжения Москомархитектуры от 28 марта 2019 г. N 275).
Территория, в отношении которой подготовлен проект планировки, расположена в поселении Сосенское Новомосковского административного округа города Москвы. Площадь территории в границах подготовки проекта планировки составляет 13,18 га.
Проект планировки территории предусматривает разработку двухниточного водопровода 2Д=900-600 мм и сети дождевой канализации Д=400 мм, а также прокладку коммуникаций для инженерного обеспечения строящегося водопроводного регулирующего узла (далее - РВУ) "Газопровод", подъездных дорог к камерам обслуживания водопровода.
Проектируемый водопровод 2Ду=600-900 мм предназначен для обеспечения водоснабжения проектируемых объектов на территории административно-делового центра "Коммунарка", а также населенных пунктов поселений Сосенское и Десеновское Новомосковского административного округа города Москвы, расположенных на противоположной стороне Калужского шоссе. Водопровод является подающим трубопроводом от строящегося РВУ "Газопровод" до строящейся водопроводной камеры, размещенной на территории административно-делового центра в поселке Коммунарка.
Проектируемая сеть дождевой канализации Д=400 мм трассируется от строящегося РВУ "Газопровод" и водостока Д=400 мм, предназначенного для отвода поверхностного стока и промывных вод от РВУ "Газопровод" на существующее очистное сооружение.
В проекте планировки территории линейного объекта установлены границы зоны планируемого размещения, которая включает в себя 6 участков. Участки N 1 и N 2, указанные на чертеже границ зон планируемого размещения линейных объектов, предназначены для размещения водопровода и водостока. На участке N 1 планируется проектируемый водопровод, на участке N 2 - проектируемый водосток. На участках N 3, 4, 5 и 6 планируется устройство подъездных дорог для обслуживания водопровода. Перечень основных планировочных характеристик проекта планировки территории линейного объекта, а также их содержание изложены в таблице "Основные характеристики и назначение планируемых для размещения линейных объектов".
Трасса водопровода начинается от проектируемой водопроводной камеры N 7, расположенной на территории строящегося РВУ вблизи посёлка Газопровод поселения Сосенское Новомосковского административного округа города Москвы, пересекает автомобильную дорогу А-101 "Москва-Малоярославец-Рославль" с 20 км до 49 км (Калужское шоссе), далее проходит в красных линиях Калужского шоссе и заканчивается в проектируемой подземной водопроводной камере N 1 на территории административноделового центра в поселке Коммунарка Новомосковского административного округа города Москвы. Протяженность трассы водопровода составляет 1870,5 м (уточняется при разработке проектной документации).
Водопровод прокладывается преимущественно закрытым способом (методом микротоннелирования) в стальном футляре.
Для размещения водопровода предусматривается вынос из зоны строительства кабельных линий электроснабжения, кабелей наружного освещения, вынос кабельных линий автоматических систем управления дорожным движением, заключение участка газопровода в футляр, а также вынос канализации, переустройство канализации волоконно-оптической линии связи (далее - ВОЛС) (протяженность трасс выносимых коммуникаций уточняется при разработке проектной документации).
Трасса водостока берет начало от проектируемого колодца N 1 на территории строящегося РВУ, проходит вдоль Калужского шоссе в границах технической зоны инженерных коммуникаций до распределительной камеры N 19а на водостоке. Условно чистый поток направляется к камере N 1а, а загрязненная часть направляется на существующие очистные сооружения.
Протяженность водостока составляет 952,5 м. Водосток прокладывается открытым способом.
Снос объектов капитального строительства и изъятие земельных участков проектными решениями не предусматривается.
Реализация проектных решений потребует установления ограничений по использованию участков землепользователей, в границах которых предусмотрено размещение проектируемого водопровода, водостока и других, связанных с ними инженерных коммуникаций, в том числе установления ограничения использования подземного пространства, а также установления сервитутов для строительства, реконструкции, ремонта и эксплуатации линейного объекта на участках землепользователей, в границах которых предусмотрено размещение подъездных дорог.
2.1.1. Основные характеристики и назначение планируемых для размещения линейных объектов
N | Перечень основных планировочных характеристик | Содержание планировочных характеристик |
1 | Основание подготовки проекта планировки | Распоряжение Москомархитектуры от 20 сентября 2018 г. N 578 "О подготовке проекта планировки территории линейных объектов - проектирование и строительство головных объектов водоснабжения Административно-делового центра в поселке Коммунарка (1 очередь) (1 этап)" (в редакции распоряжения Москомархитектуры от 28 марта 2019 г. N 275) |
2 | Перечень проектов планировки территории, выполненных на прилегающую территорию | 1. Проект планировки территории административно-делового центра вблизи пос. Коммунарка Новомосковского административного округа города Москвы, утвержденный постановлением Правительства Москвы от 23 декабря 2015 г. N 943-ПП; |
3 | Вид работ | Строительство |
4 | Планировочные показатели линейных объектов: |
|
4.1 | Строительство водопровода диаметром 2Ду900мм - 2Ду600мм | 1870,5 м |
4.2 | Стальной футляр разрезной Дф=1220х 12,0мм/Дтр= 1000мм (кроме того) | 23,5 м |
4.3 | Устройство камер | 7 шт. |
4.4 | Устройство колодцев | 3 шт. |
4.5 | Строительство водостока Д=400мм | 952,5 м |
4.6 | Строительство колодцев в сборном варианте | 25 шт. |
4.7 | Строительство распределительной камеры N 19а в монолитном варианте | 1 шт. |
4.8 | Реконструкция (вынос из зоны строительства водовода) кабелей электроснабжения | 1202 м |
4.9 | Реконструкция (вынос из зоны строительства водовода) кабелей освещения | 148 м |
4.10 | Реконструкция (вынос из зоны строительства водовода) кабелей автоматизированных систем управления дорожным движением | 330,0 м |
4.11 | Вынос канализации | 260 м |
4.12 | Устройство подъездных дорог | 166,9 м |
4.13 | Заключение газопровода в футляр | 7,5 м |
4.14 | Переустройство канализации ВОЛС | 141м (длина траншеи) |
4.15 | Прокладка сетей связи | 156 м |
5 | Установление технических зон подземных инженерных коммуникаций | Требуется (Чертеж красных линий) |
6 | Изменение границ особо охраняемой зеленой территории | Не требуется |
7 | Изменение границы зоны планируемого размещения линейного объекта | Не требуется |
8 | Мероприятия по благоустройству и озеленению территории | Требуются |
9 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуются (План "Межевание территории") |
2.2. Перечень субъектов Российской Федерации, перечень муниципальных районов, городских округов в составе субъектов Российской Федерации, перечень поселений, населенных пунктов, внутригородских территорий городов федерального значения, на территориях которых устанавливаются зоны планируемого размещения линейных объектов
Зона планируемого размещения линейного объекта и зона планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов, расположены в поселении Сосенское Новомосковского административного округа города Москвы.

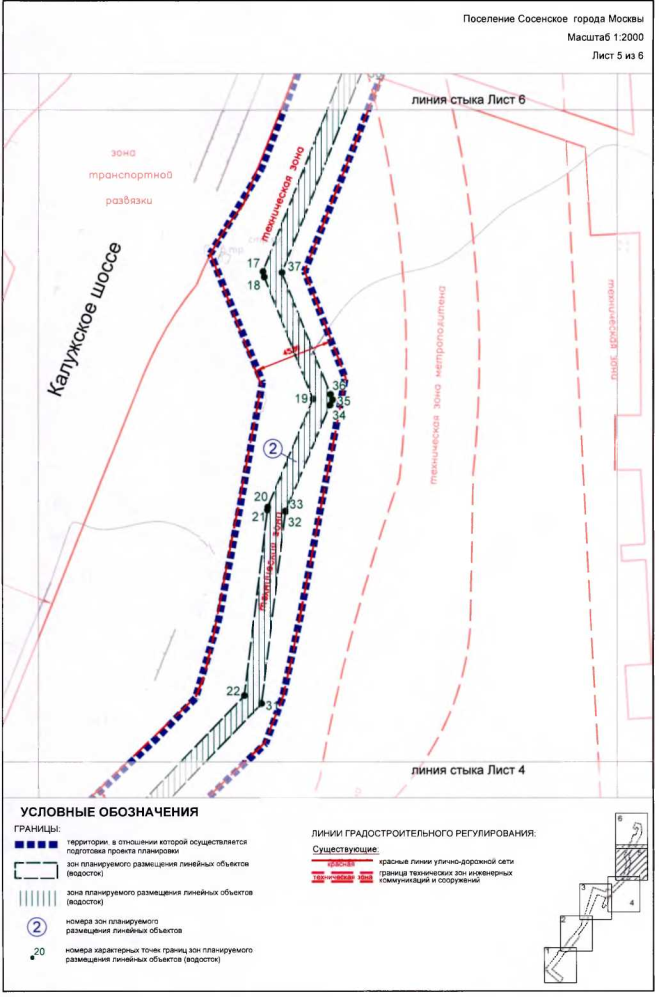

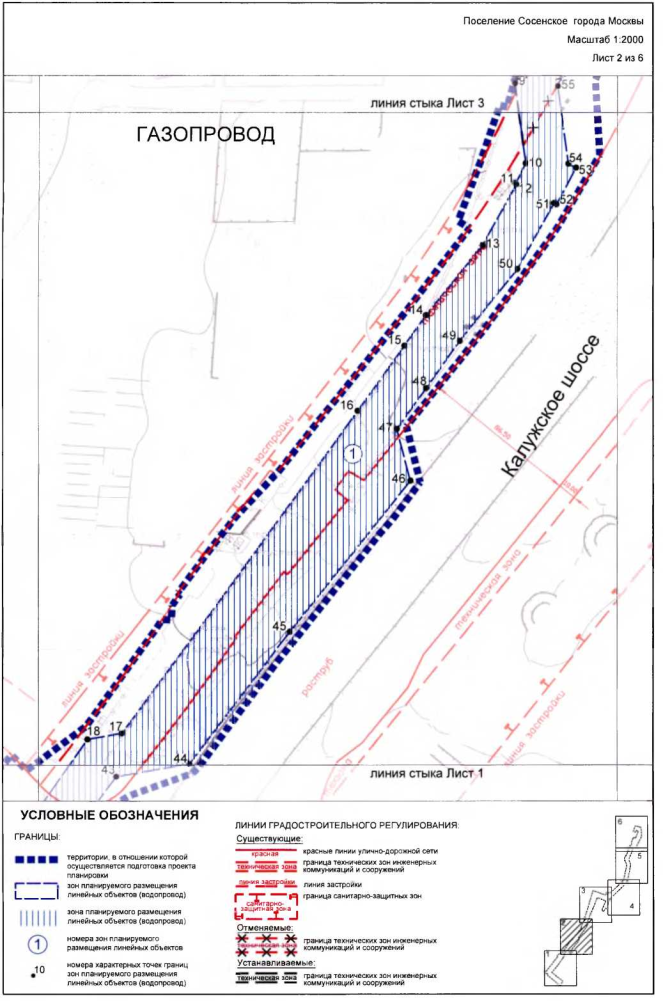

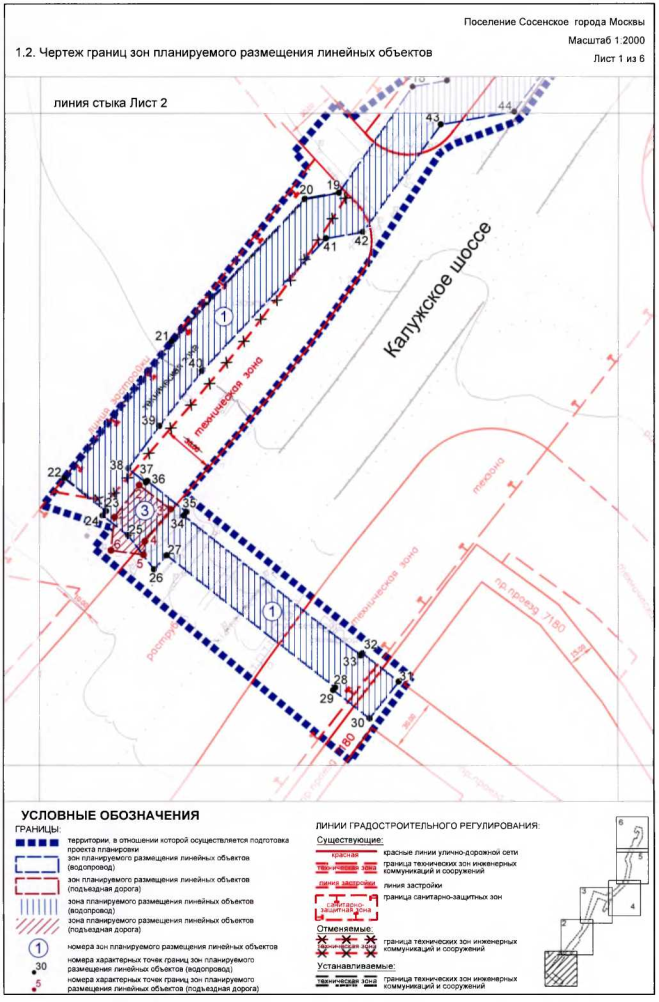

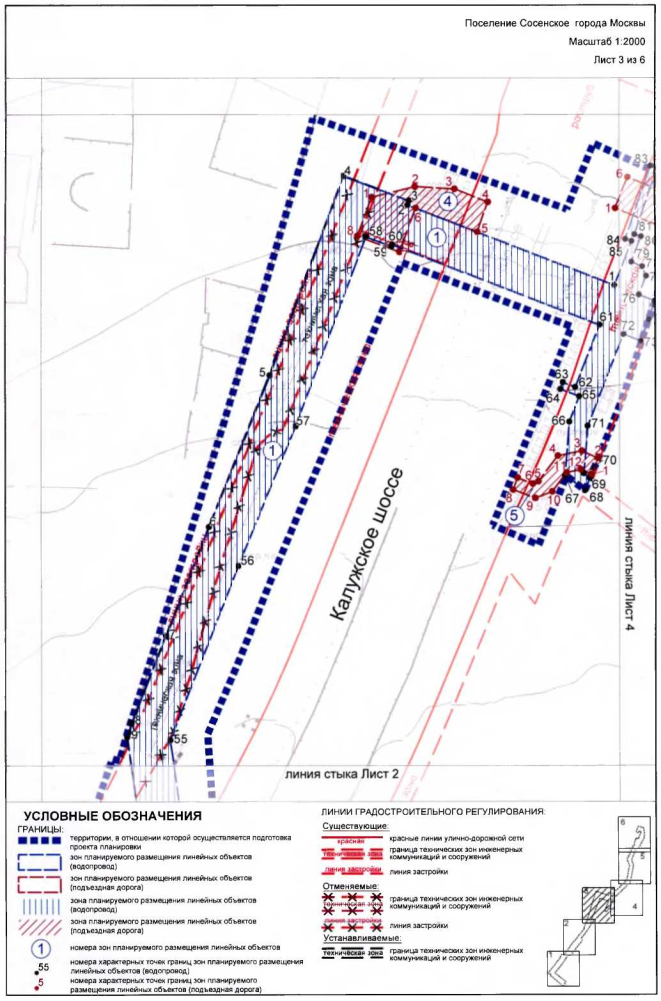

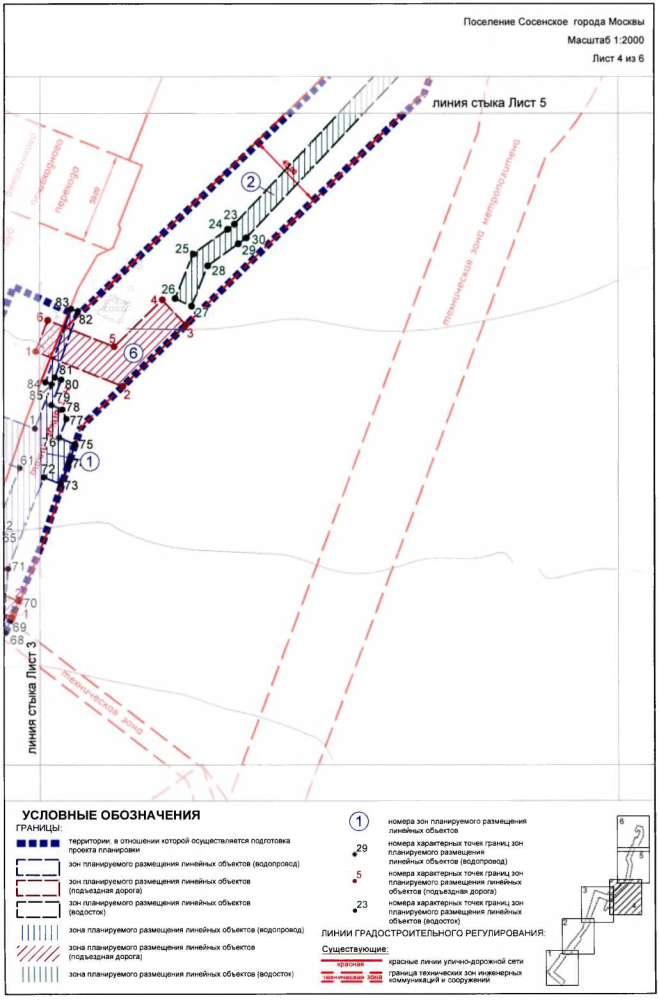

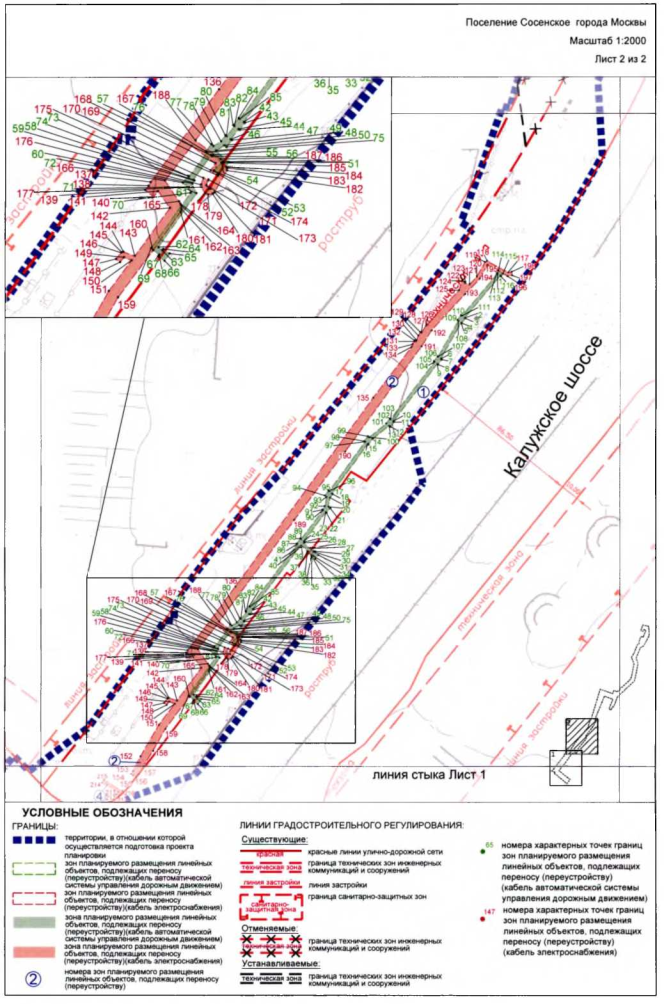

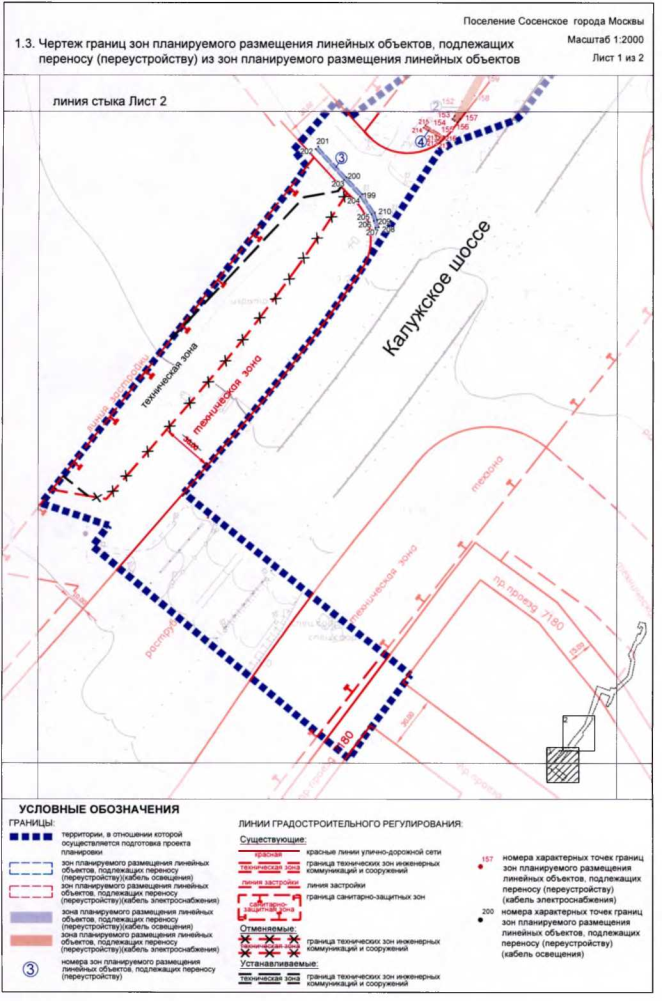

2.3. Перечень координат характерных точек границ зон планируемого размещения линейных объектов
2.3.1. Перечень координат характерных точек границ зон планируемого размещения водопровода (участок N 1 на чертеже границ зон планируемого размещения линейных объектов)
| Номер точки | Московская система координат | |
| Координаты | ||
| X | Y | |
| 1 | -1514,7634 | -8893,082 |
| 2 | -1629,3903 | -8848,9761 |
| 3 | -1628,6168 | -8846,6068 |
| 4 | -1664,8979 | -8833,0413 |
| 5 | -1705,8584 | -8942,5519 |
| 6 | -1739,5519 | -9026,1627 |
| 7 | -1763,3339 | -9086,332 |
| 8 | -1782,4534 | -9135,2637 |
| 9 | -1784,8536 | -9143,1491 |
| 10 | -1778,7457 | -9186,9906 |
| 11 | -1784,3922 | -9198,2392 |
| 12 | -1783,8809 | -9198,4959 |
| 13 | -1802,6612 | -9232,0975 |
| 14 | -1833,7755 | -9270,4188 |
| 15 | -1845,7642 | -9287,0949 |
| 16 | -1871,6464 | -9322,7895 |
| 17 | -2002,0748 | -9501,239 |
| 18 | -2021,1378 | -9504,607 |
| 19 | -2061,6474 | -9562,9259 |
| 20 | -2080,6239 | -9566,3434 |
| 21 | -2154,1737 | -9644,5438 |
| 22 | -2213,3481 | -9719,615 |
| 23 | -2190,2941 | -9737,993 |
| 24 | -2192,1447 | -9740,2954 |
| 25 | -2178,1278 | -9751,212 |
| 26 | -2163,7853 | -9769,9356 |
| 27 | -2156,7021 | -9762,1849 |
| 28 | -2063,4863 | -9835,5168 |
| 29 | -2064,6201 | -9836,9635 |
| 30 | -2044,4651 | -9852,7786 |
| 31 | -2028,2952 | -9832,1891 |
| 32 | -2048,3997 | -9816,4 |
| 33 | -2049,3318 | -9817,578 |
| 34 | -2147,4594 | -9740,3731 |
| 35 | -2145,9187 | -9738,4124 |
| 36 | -2167,5664 | -9721,2975 |
| 37 | -2168,2255 | -9722,1312 |
| 38 | -2178,0431 | -9714,3762 |
| 39 | -2160,8545 | -9691,0112 |
| 40 | -2137,329 | -9660,6708 |
| 41 | -2068,8092 | -9587,9274 |
| 42 | -2048,4224 | -9584,4135 |
| 43 | -2005,2642 | -9525,4714 |
| 44 | -1964,7978 | -9518,3221 |
| 45 | -1909,1538 | -9444,4613 |
| 46 | -1842,3515 | -9361,182 |
| 47 | -1850,048 | -9332,7789 |
| 48 | -1833,6393 | -9310,37 |
| 49 | -1815,2384 | -9284,545 |
| 50 | -1783,2864 | -9245,1976 |
| 51 | -1762,982 | -9208,8432 |
| 52 | -1761,652 | -9209,5257 |
| 53 | -1750,9004 | -9189,3656 |
| 54 | -1755,2148 | -9187,2099 |
| 55 | -1761,1297 | -9144,7243 |
| 56 | -1723,3034 | -9047,9036 |
| 57 | -1691,5376 | -8970,7489 |
| 58 | -1652,4974 | -8866,3939 |
| 59 | -1638,2415 | -8871,6563 |
| 60 | -1637,8916 | -8870,7238 |
| 61 | -1523,1906 | -8914,8065 |
| 62 | -1536,5113 | -8949,1457 |
| 63 | -1543,3148 | -8946,5258 |
| 64 | -1544,7523 | -8950,2585 |
| 65 | -1534,3089 | -8954,2802 |
| 66 | -1539,7707 | -8968,2512 |
| 67 | -1542,1396 | -8997,9014 |
| 68 | -1531,1488 | -9006,1628 |
| 69 | -1528,3686 | -8999,3742 |
| 70 | -1531,7201 | -8996,7523 |
| 71 | -1529,6248 | -8970,5871 |
| 72 | -1509,8236 | -8919,9438 |
| 73 | -1500,3244 | -8923,5946 |
| 74 | -1495,8791 | -8911,8505 |
| 75 | -1492,485 | -8901,6459 |
| 76 | -1501,3425 | -8898,2417 |
| 77 | -1497,3008 | -8887,9031 |
| 78 | -1499,4948 | -8882,7231 |
| 79 | -1505,4724 | -8880,1911 |
| 80 | -1500,0752 | -8866,2776 |
| 81 | -1503,7172 | -8865,1204 |
| 82 | -1490,9481 | -8828,6656 |
| 83 | -1494,7524 | -8827,4264 |
| 84 | -1508,8539 | -8867,6854 |
| 85 | -1505,3443 | -8868,8005 |
2.3.2. Перечень координат характерных точек границ зон планируемого размещения водостока (участок N 2 на чертеже границ зон планируемого размещения линейных объектов)
Номер точки | Московская система координат | |
| Координаты | ||
X | Y | |
1 | -1196,8572 | -8132,7664 |
2 | -1197,3563 | -8132,566 |
3 | -1191,5839 | -8119,0565 |
4 | -1175,2849 | -8125,4964 |
5 | -1173,4639 | -8125,6776 |
6 | -1168,9546 | -8125,7328 |
7 | -1168,955 | -8126,9826 |
8 | -1155,155 | -8126,9826 |
9 | -1155,1517 | -8125,9597 |
10 | -1152,5282 | -8126,0356 |
11 | -1152,8364 | -8136,9784 |
12 | -1175,5965 | -8191,959 |
13 | -1197,4007 | -8245,6136 |
14 | -1211,2395 | -8280,4552 |
15 | -1209,912 | -8294,5301 |
16 | -1253,2243 | -8329,0731 |
17 | -1301,0173 | -8448,7289 |
18 | -1300,3053 | -8451,61 |
19 | -1273,3362 | -8518,8093 |
20 | -1298,3694 | -8578,3613 |
21 | -1298,5126 | -8580,0287 |
22 | -1311,3161 | -8682,9127 |
23 | -1404,6431 | -8780,8823 |
24 | -1408,3581 | -8783,7097 |
25 | -1427,4591 | -8797,3284 |
26 | -1437,3362 | -8821,6214 |
27 | -1428,287 | -8825,887 |
28 | -1419,2893 | -8803,7849 |
29 | -1402,4258 | -8791,7616 |
30 | -1397,9525 | -8788,3569 |
31 | -1301,7972 | -8687,3986 |
32 | -1288,5377 | -8580,7491 |
33 | -1288,4565 | -8580,5523 |
34 | -1263,8612 | -8522,0749 |
35 | -1262,4659 | -8519,2286 |
36 | -1263,6064 | -8516,2042 |
37 | -1290,4672 | -8449,2749 |
38 | -1244,9196 | -8335,2406 |
39 | -1199,3487 | -8298,8964 |
40 | -1199,4 | -8297,7 |
41 | -1201,1 | -8283,8 |
42 | -1188,1216 | -8249,3418 |
43 | -1166,3443 | -8195,7534 |
44 | -1143,0571 | -8139,5 |
45 | -1142,729 | -8136,5859 |
46 | -1142,3401 | -8116,315 |
47 | -1155,155 | -8115,9553 |
48 | -1155,1376 | -8114,712 |
49 | -1157,8933 | -8114,712 |
50 | -1158,2937 | -8111,956 |
51 | -1160,6273 | -8110,0267 |
52 | -1188,6482 | -8090,6277 |
53 | -1188,4065 | -8079,2733 |
54 | -1198,398 | -8078,768 |
55 | -1198,7603 | -8095,7896 |
56 | -1197,0837 | -8106,4824 |
57 | -1206,6291 | -8128,8188 |
58 | -1207,587 | -8128,4358 |
59 | -1210,2961 | -8134,9107 |
60 | -1199,6154 | -8139,2019 |
2.3.3. Перечень координат характерных точек границ зон планируемого размещения подъезда к камере (участок N 3 на чертеже границ зон планируемого размещения линейных объектов)
Номер точки | Московская система координат | |
| Координаты | ||
X | Y | |
1 | -2185,72 | -9741,24 |
2 | -2172,03 | -9723,55 |
3 | -2154,77 | -9736,9 |
4 | -2168,87 | -9754,41 |
5 | -2169,6 | -9761,89 |
6 | -2187,52 | -9759,55 |
2.3.4. Перечень координат характерных точек границ зон планируемого размещения подъезда к камере (участок N 4 на чертеже границ зон планируемого размещения линейных объектов)
| Номер точки | Московская система координат | |
| Координаты | ||
| X | Y | |
| 1 | -1649,28 | -8844,68 |
| 2 | -1625,4 | -8838,85 |
| 3 | -1603,44 | -8840,08 |
| 4 | -1584,96 | -8847,3 |
| 5 | -1590,72 | -8863,86 |
| 6 | -1624,98 | -8850,68 |
| 7 | -1634 | -8874,69 |
| 8 | -1657,26 | -8865,97 |
2.3.5. Перечень координат характерных точек границ зон планируемого размещения подъезда к камере (участок N 5 на чертеже границ зон планируемого размещения линейных объектов)
| Номер точки | Московская система координат | |
| Координаты | ||
| X | Y | |
| 1 | -1527,53 | -8997,35 |
| 2 | -1523,93 | -8988,55 |
| 3 | -1533 | -8984,44 |
| 4 | -1546,15 | -8987,1 |
| 5 | -1556,98 | -9001,24 |
| 6 | -1560,01 | -9002,45 |
| 7 | -1568,45 | -8999,17 |
| 8 | -1570,97 | -9005,7 |
| 9 | -1558,6 | -9010,49 |
| 10 | -1549,25 | -9006,77 |
| 11 | -1541,28 | -8996,32 |
| 12 | -1533,34 | -8994,71 |
2.3.6. Перечень координат характерных точек границ зон планируемого размещения подъезда к камере (участок N 6 на чертеже Границ зон планируемого размещения линейных объектов)
| Номер точки | Московская система координат | |
| Координаты | ||
| X | Y | |
| 1 | -1514,4 | -8850,79 |
| 2 | -1466,35 | -8869,93 |
| 3 | -1431,35 | -8836,13 |
| 4 | -1444,54 | -8822,46 |
| 5 | -1471,12 | -8848,13 |
| 6 | -1507,56 | -8833,62 |
2.4. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
| Номер зоны | Номер точки | Московская система координат | |
| Координаты | |||
| X | Y | ||
| 1 | 1 | -1794,2577 | -9248,2252 |
| 2 | -1813,9602 | -9271,3571 | |
| 3 | -1813,6378 | -9271,5969 | |
| 4 | -1815,6366 | -9274,2852 | |
| 5 | -1815,8861 | -9274,0997 | |
| 6 | -1827,217 | -9293,7902 | |
| 7 | -1826,651 | -9294,211 | |
| 8 | -1828,6499 | -9296,8993 | |
| 9 | -1829,0871 | -9296,5743 | |
| 10 | -1853,4215 | -9328,1076 | |
| 11 | -1853,0063 | -9328,4164 | |
| 12 | -1855,0052 | -9331,1047 | |
| 13 | -1855,7783 | -9330,5298 | |
| 14 | -1864,8951 | -9337,8611 | |
| 15 | -1867,1081 | -9340,8374 | |
| 16 | -1867,5331 | -9340,5213 | |
| 17 | -1887,3814 | -9367,7642 | |
| 18 | -1886,9291 | -9368,1005 | |
| 19 | -1888,4053 | -9370,0859 | |
| 20 | -1889,2845 | -9375,0376 | |
| 21 | -1888,2918 | -9375,7757 | |
| 22 | -1890,2907 | -9378,4641 | |
| 23 | -1890,743 | -9378,1278 | |
| 24 | -1902,8606 | -9394,0932 | |
| 25 | -1902,4349 | -9394,4097 | |
| 26 | -1902,8748 | -9395,0014 | |
| 27 | -1899,4394 | -9398,0077 | |
| 28 | -1899,1879 | -9397,6845 | |
| 29 | -1896,8202 | -9399,5267 | |
| 30 | -1897,1334 | -9399,9293 | |
| 31 | -1894,867 | -9401,7172 | |
| 32 | -1896,542 | -9403,8404 | |
| 33 | -1898,1302 | -9402,6176 | |
| 34 | -1897,6759 | -9402,0487 | |
| 35 | -1898,3615 | -9401,5078 | |
| 36 | -1898,6624 | -9401,8944 | |
| 37 | -1901,0301 | -9400,0522 | |
| 38 | -1900,6696 | -9399,5888 | |
| 39 | -1904,0719 | -9396,6114 | |
| 40 | -1904,4337 | -9397,098 | |
| 41 | -1904,886 | -9396,7618 | |
| 42 | -1931,22 | -9431,4578 | |
| 43 | -1930,7943 | -9431,7744 | |
| 44 | -1932,7932 | -9434,4627 | |
| 45 | -1933,2454 | -9434,1264 | |
| 46 | -1936,2172 | -9438,0418 | |
| 47 | -1935,8172 | -9438,3392 | |
| 48 | -1937,8161 | -9441,0275 | |
| 49 | -1938,7027 | -9440,3683 | |
| 50 | -1941,8574 | -9442,3158 | |
| 51 | -1936,92 | -9446,7747 | |
| 52 | -1941,0236 | -9451,182 | |
| 53 | -1942,6741 | -9450,0197 | |
| 54 | -1939,7675 | -9446,898 | |
| 55 | -1942,9864 | -9443,991 | |
| 56 | -1943,3002 | -9444,413 | |
| 57 | -1943,71 | -9444,1083 | |
| 58 | -1950,5844 | -9453,4035 | |
| 59 | -1950,1425 | -9453,7321 | |
| 60 | -1950,9562 | -9454,8265 | |
| 61 | -1949,3597 | -9458,5843 | |
| 62 | -1963,9836 | -9479,1107 | |
| 63 | -1962,5055 | -9480,3244 | |
| 64 | -1962,1576 | -9479,8298 | |
| 65 | -1959,6792 | -9481,5727 | |
| 66 | -1961,6062 | -9484,313 | |
| 67 | -1964,0847 | -9482,57 | |
| 68 | -1963,6592 | -9481,9649 | |
| 69 | -1966,6961 | -9479,4713 | |
| 70 | -1951,6383 | -9458,3357 | |
| 71 | -1952,5956 | -9456,0827 | |
| 72 | -1954,5729 | -9454,6125 | |
| 73 | -1952,574 | -9451,9242 | |
| 74 | -1952,1893 | -9452,2102 | |
| 75 | -1945,315 | -9442,9149 | |
| 76 | -1945,7317 | -9442,6051 | |
| 77 | -1943,7328 | -9439,9168 | |
| 78 | -1942,8463 | -9440,5759 | |
| 79 | -1939,9069 | -9438,7614 | |
| 80 | -1938,2488 | -9436,5313 | |
| 81 | -1937,8222 | -9436,8484 | |
| 82 | -1934,8505 | -9432,933 | |
| 83 | -1935,2247 | -9432,6547 | |
| 84 | -1933,2258 | -9429,9664 | |
| 85 | -1932,8251 | -9430,2644 | |
| 86 | -1906,491 | -9395,5683 | |
| 87 | -1906,8652 | -9395,2901 | |
| 88 | -1904,8664 | -9392,6018 | |
| 89 | -1904,4656 | -9392,8998 | |
| 90 | -1892,348 | -9376,9344 | |
| 91 | -1892,7222 | -9376,6561 | |
| 92 | -1891,2521 | -9374,679 | |
| 93 | -1890,3709 | -9369,7159 | |
| 94 | -1891,3595 | -9368,9809 | |
| 95 | -1889,3606 | -9366,2926 | |
| 96 | -1888,9864 | -9366,5707 | |
| 97 | -1869,1382 | -9339,3279 | |
| 98 | -1869,5396 | -9339,0294 | |
| 99 | -1867,5407 | -9336,3411 | |
| 100 | -1866,8422 | -9336,8605 | |
| 101 | -1857,4366 | -9329,2968 | |
| 102 | -1855,4378 | -9326,6084 | |
| 103 | -1855,0267 | -9326,9141 | |
| 104 | -1830,6923 | -9295,3807 | |
| 105 | -1831,0814 | -9295,0914 | |
| 106 | -1829,0825 | -9292,4031 | |
| 107 | -1828,833 | -9292,5886 | |
| 108 | -1817,5022 | -9272,8981 | |
| 109 | -1818,0682 | -9272,4772 | |
| 110 | -1816,0693 | -9269,7889 | |
| 111 | -1815,5687 | -9270,1611 | |
| 112 | -1795,7778 | -9246,9254 | |
| 113 | -1796,1605 | -9246,6262 | |
| 114 | -1795,242 | -9245,391 | |
| 115 | -1792,8105 | -9247,1989 | |
| 116 | -1793,8172 | -9248,5528 | |
| 2 | 117 | -1789,9091 | -9246,4108 |
| 118 | -1801,5064 | -9240,0683 | |
| 119 | -1802,7636 | -9240,6847 | |
| 120 | -1807,2805 | -9248,7757 | |
| 121 | -1811,32 | -9252,9245 |
| 122 | -1813,8036 | -9252,2071 | |
| 123 | -1813,5758 | -9251,4876 | |
| 124 | -1815,4826 | -9250,8841 | |
| 125 | -1817,1204 | -9256,0587 | |
| 126 | -1835,3761 | -9275,4923 | |
| 127 | -1837,8884 | -9279,3692 | |
| 128 | -1838,6108 | -9279,0056 | |
| 129 | -1839,6441 | -9281,0624 | |
| 130 | -1840,5708 | -9283,4979 | |
| 131 | -1840,9893 | -9284,0738 | |
| 132 | -1841,8027 | -9283,6671 | |
| 133 | -1842,869 | -9285,7573 | |
| 134 | -1843,2529 | -9287,1806 | |
| 135 | -1864,5945 | -9315,0613 | |
| 136 | -1940,7686 | -9418,9005 | |
| 137 | -1967,0022 | -9454,255 | |
| 138 | -1967,7526 | -9455,6039 | |
| 139 | -1969,0768 | -9457,3316 | |
| 140 | -1965,775 | -9459,8622 | |
| 141 | -1964,1586 | -9457,7259 | |
| 142 | -1959,5893 | -9464,153 | |
| 143 | -1973,0444 | -9482,4635 | |
| 144 | -1977,3858 | -9480,9104 | |
| 145 | -1977,9789 | -9481,0201 | |
| 146 | -1978,3745 | -9481,2367 | |
| 147 | -1980,2716 | -9483,6424 | |
| 148 | -1978,6841 | -9484,8591 | |
| 149 | -1977,2361 | -9483,023 | |
| 150 | -1974,2866 | -9484,133 | |
| 151 | -1983,0432 | -9495,868 | |
| 152 | -1993,2095 | -9513,5527 | |
| 153 | -1997,3104 | -9521,6495 | |
| 154 | -1998,5623 | -9523,4319 | |
| 155 | -1997,281 | -9524,3319 | |
| 156 | -1995,5408 | -9525,24 | |
| 157 | -1994,2663 | -9523,4253 | |
| 158 | -1986,2541 | -9510,5134 | |
| 159 | -1979,4758 | -9498,2754 | |
| 160 | -1966,015 | -9480,3622 | |
| 161 | -1955,4112 | -9465,6432 | |
| 162 | -1955,1201 | -9464,5135 | |
| 163 | -1955,2203 | -9463,3107 | |
| 164 | -1955,458 | -9462,6164 | |
| 165 | -1956,0217 | -9461,6613 |
| 166 | -1961,4691 | -9453,6773 | |
| 167 | -1951,2348 | -9440,5615 | |
| 168 | -1942,062 | -9447,1956 | |
| 169 | -1943,9551 | -9449,8055 | |
| 170 | -1941,0787 | -9451,8919 | |
| 171 | -1943,9171 | -9456,8107 | |
| 172 | -1944,6098 | -9456,9392 | |
| 173 | -1945,5808 | -9455,5034 | |
| 174 | -1944,8458 | -9453,3433 | |
| 175 | -1946,7391 | -9452,699 | |
| 176 | -1947,6299 | -9455,3167 | |
| 177 | -1947,5083 | -9456,2234 | |
| 178 | -1945,937 | -9458,5469 | |
| 179 | -1944,9848 | -9459,0428 | |
| 180 | -1943,1058 | -9458,6943 | |
| 181 | -1942,4089 | -9458,1988 | |
| 182 | -1937,6353 | -9449,8942 | |
| 183 | -1937,6114 | -9448,9818 | |
| 184 | -1937,829 | -9448,5435 | |
| 185 | -1939,0502 | -9447,0343 | |
| 186 | -1939,0286 | -9446,5324 | |
| 187 | -1940,1377 | -9445,5035 | |
| 188 | -1949,7513 | -9438,4142 | |
| 189 | -1908,1369 | -9382,2849 | |
| 190 | -1880,0103 | -9344,6887 | |
| 191 | -1837,8053 | -9286,9784 | |
| 192 | -1832,2921 | -9278,1639 | |
| 193 | -1813,7606 | -9258,298 |
| 194 | -1805,6631 | -9249,9815 | |
| 195 | -1801,4261 | -9242,3918 | |
| 196 | -1790,2596 | -9248,4987 | |
| 197 | -1787,6955 | -9248,0643 | |
| 198 | -1788,0365 | -9246,0936 | |
| 3 | 199 | -2048,1109 | -9564,5316 |
| 200 | -2056,8906 | -9555,3585 | |
| 201 | -2072,7024 | -9538,5026 | |
| 202 | -2074,161 | -9539,8709 | |
| 203 | -2058,3424 | -9556,7341 | |
| 204 | -2049,5184 | -9565,9677 | |
| 205 | -2043,0899 | -9575,6781 | |
| 206 | -2041,9205 | -9579,2719 | |
| 207 | -2040,9834 | -9583,1945 | |
| 208 | -2039,0381 | -9582,7298 | |
| 209 | -2039,9938 | -9578,7293 | |
| 210 | -2041,2722 | -9574,8008 | |
| 4 | 211 | -2005,1898 | -9535,8463 |
| 212 | -2006,4984 | -9534,9024 | |
| 213 | -2005,512 | -9533,3731 | |
| 214 | -2014,469 | -9528,2031 | |
| 215 | -2013,4295 | -9526,5291 | |
| 216 | -2003,0523 | -9532,8235 | |
2.5. Предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения
Учитывая глубину заложения инженерных коммуникаций и подземный способ их размещения, предельные параметры разрешенного строительства, реконструкции объектов капитального строительства в границах проекта планировки территории не устанавливаются.
2.6. Мероприятия по защите сохраняемых объектов капитального строительства (здание, строение, сооружение, объекты, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с ранее утвержденной документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов
Мероприятия по защите сохраняемых объектов капитального строительства (зданий, строений, сооружений, объектов, строительство которых не завершено), существующих и строящихся на момент подготовки проекта планировки территории, а также объектов капитального строительства, планируемых к строительству в соответствии с утверждённой ранее документацией по планировке территории, от возможного негативного воздействия в связи с размещением линейных объектов должны быть предусмотрены на следующих стадиях проектирования.
2.7. Мероприятия по сохранению объектов культурного наследия от возможного негативного воздействия в связи с размещением линейных объектов
В границах проекта планировки территории и границах зоны планируемого размещения линейного объекта отсутствуют объекты культурного наследия, включенные в соответствии с требованиями Федерального закона от 25 июня 2002 г. N 73-ФЗ "Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации" в Единый государственный реестр объектов культурного наследия (памятников истории и культуры) народов Российской Федерации, в том числе выявленные объекты культурного наследия.
Также в соответствии с историко-культурным опорным планом города Москвы территория подготовки проекта планировки расположена вне границ зон охраны объектов культурного наследия, при этом линейный объект не оказывает негативного влияния на визуальное восприятие объектов культурного наследия.
В целях обеспечения мероприятий по охране объектов археологического наследия проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории будет осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
2.8. Мероприятия по охране окружающей среды
Мероприятия по охране окружающей среды проектом планировки территории не предусматриваются.
2.9. Мероприятия по защите территории от чрезвычайных ситуаций природного и техногенного характера, в том числе по обеспечению пожарной безопасности и гражданской обороне
Мероприятия по обеспечению гражданской обороны, установка электросирен оповещения, размещение защитных сооружений гражданской обороны проектом планировки территории не предусматриваются.
2.10. Перечень зон планируемого размещения объектов капитального строительства к чертежу границ зон планируемого размещения линейных объектов
N | N зоны на плане | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
Площадь, кв.м | Протяженность, м | ||||
1 | 1 | Зона планируемого размещения линейного объекта | Проектируемый двухниточный водопровод Д=900-600 мм | 3,972 | 1870,5 |
2 | 2 | Зона планируемого размещения линейного объекта | Проектируемый водосток Д=400 мм | 0,953 | 952,5 |
3 | 3 | Зона планируемого размещения линейного объекта | Подъездная дорога | 0,072 | 14 |
4 | 4 | Зона планируемого размещения линейного объекта | Подъездная дорога | 0,131 | 57 |
5 | 5 | Зона планируемого размещения линейного объекта | Подъездная дорога | 0,046 | 41,2 |
6 | 6 | Зона планируемого размещения линейного объекта | Подъездная дорога | 0,165 | 54,7 |
2.11. Перечень зон планируемого размещения объектов капитального строительства к чертежу границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
N | N участка зоны на плане | Зоны планируемого размещения линейного объекта | Наименование объекта | Характеристики объекта | |
Площадь, кв.м | Протяженность, м | ||||
1 | 1 | Зона планируемого размещения линейного объекта, подлежащего переносу (переустройству) | Реконструкция (вынос из зоны строительства водовода) кабелей автоматизированных систем управления дорожным движением | 0,069 | 330,0 |
2 | 2 | Зона планируемого размещения линейного объекта, подлежащего переносу (переустройству) | Реконструкция (вынос из зоны строительства водовода) кабелей электроснабжения | 0,170 | 710,0 |
3 | 3 | Зона планируемого размещения линейного объекта, подлежащего переносу (переустройству) | Реконструкция (вынос из зоны строительства водовода) кабелей освещения | 0,011 | 148 |
4 | 4 | Зона планируемого размещения линейного объекта, подлежащего переносу (переустройству) | Реконструкция (вынос из зоны строительства водовода)кабелей электроснабжения | 0,0025 | 11,3 |
2.12. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Мероприятия по реализации проекта планировки территории линейного объекта предусмотрены в один этап.
Для реализации планировочных решений требуется выполнение следующих мероприятий:
переустройство существующих подземных коммуникаций, попадающих в зону строительства объекта;
- строительство водопровода 2Ду=600-900 мм с подземными камерами и подъездными дорогами к ним;
- строительство сети дождевой канализации Д=400 мм;
- строительство сетей инженерного обеспечения строящегося РВУ "Газопровод";
- благоустройство территории.
