Постановление Правительства Москвы от 19.11.2019 N 1529-ПП "Об утверждении проекта планировки территории линейного объекта -кабельный коллектор от улицы Авиаконструктора Яковлева до Ленинградского проспекта"
ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
19 ноября 2019 г. N 1529-ПП
Об утверждении проекта планировки территории линейного объекта - кабельный коллектор от улицы Авиаконструктора Яковлева до Ленинградского проспекта
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов" и Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" Правительство Москвы постановляет:
1. Утвердить проект планировки территории линейного объекта - кабельный коллектор от улицы Авиаконструктора Яковлева до Ленинградского проспекта (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Хуснуллина М.Ш.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы от 19 ноября 2019 г. N 1529-ПП
Проект планировки
территории линейного объекта - кабельный коллектор от улицы Авиаконструктора Яковлева до Ленинградского проспекта

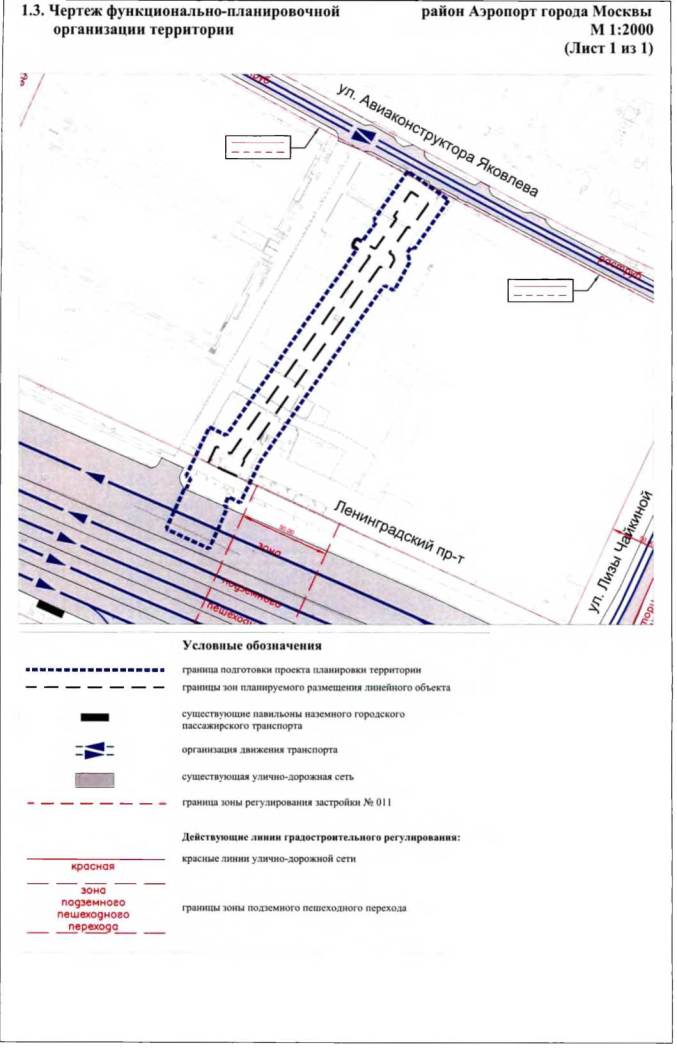

1. Графическая часть

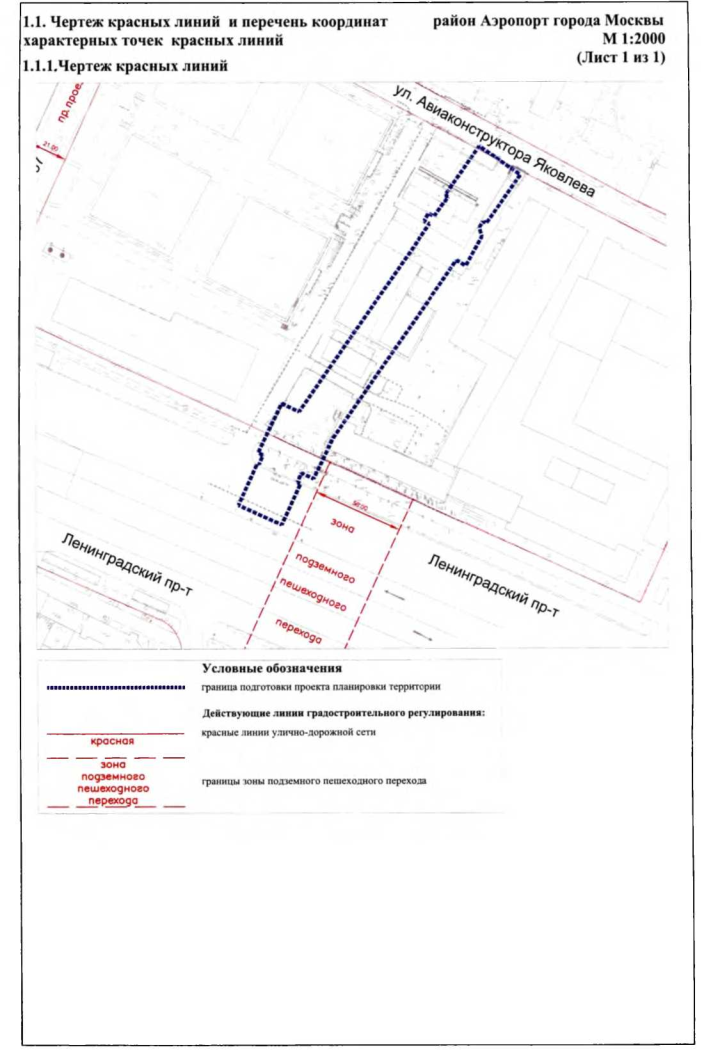

1.1.2. Перечень координат характерных точек красных линий
Перечень координат характерных точек красных линий не приводится в связи с отсутствием устанавливаемых, отменяемых красных линий.

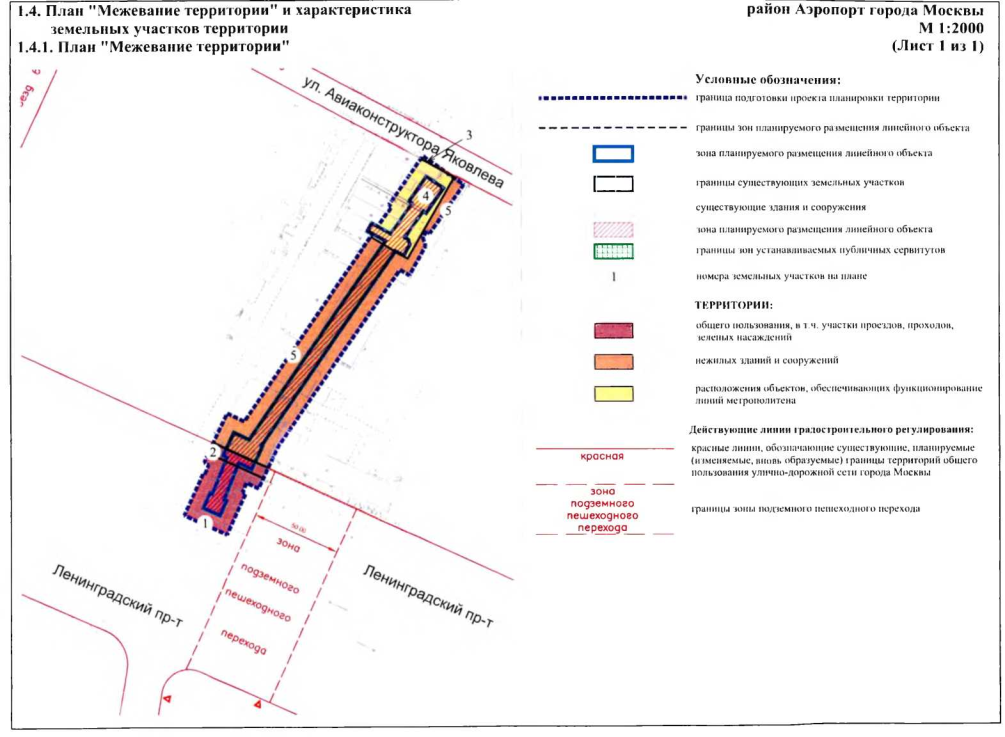

1.4.2. Характеристика земельных участков территории к плану "Межевание территории"
| Назначение территории | Номер участка на плане | Вид разрешенного использования, индексы | Площадь территории в границах участков, га | Вид ограничения (обременения) на участке, особые условия использования, площадь, га |
| 1 | 2 | 3 | 4 | 5 |
| Территории общего пользования, в том числе участки проездов, проходов, зеленых насаждений | 1 | Эксплуатация улично-дорожной сети | 0,0988 | Ограничение в использовании подземного пространства - 0,0235 |
| 2 | Эксплуатация улично-дорожной сети | 0,0208 | Ограничение в использовании подземного пространства - 0,0088 | |
| 3 | Эксплуатация улично-дорожной сети | 0,0009 | Ограничение в использовании подземного пространства - 0,0019 | |
| ИТОГО площадь территории общего пользования, в том числе участки проездов, проходов, зеленых насаждений, га: | 0,1205 | |||
| Территории для расположе ния объектов, обеспечивающих функционирование линий метрополитена | 4 | Участки размещения жилищно-коммунальных объектов: объекты размещения помещений и технических устройств тяговых подстанций (1.2.13) | 0,1189 | |
| ИТОГО площадь территорий, занятых объектами технических устройств метрополитена, га: | 0,1189 | |||
| Территории нежилых зданий и сооружений | 5 | Деловое управление (4.1) (земельные участки, предназначенные для размещения офисных зданий делового и коммерческого назначения (1.2.7)); банковская и страховая деятельность (4.5) (земельные участки, предназначенные для размещения офисных зданий делового и коммерческого назначения (1.2.7)); бытовое обслуживание (3.3) (земельные участки, предназначенные для размещения объектов торговли, общественного питания и бытового обслуживания (1.2.5)); обеспечение научной деятельности (3.9) (земельные участки, предназначенные для размещения административных зданий, объектов образования, науки,здравоохранения и социального обеспечения, физической культуры и спорта, культуры, искусства, религии (1.2.17)); легкая промышленность (6.3) (земельные участки, предназначенные для размещения производственных и административных зданий, строений, сооружений промышленности, коммунального хозяйства, материально-технического, продовольственного снабжения, сбыта и заготовок (1.2.9)) | 0,3774 | Ограничение в использовании подземного пространства - 0,1163 |
ИТОГО площадь территорий, занятых существующими объектами капитального строительства, га: | 0,3774 | |||
| Всего, га: | 0,6168 | |||
2. Положение о размещении линейных объектов.
2.1. Общие положения
Проект планировки территории линейного объекта - кабельный коллектор от улицы Авиаконструктора Яковлева до Ленинградского проспекта подготовлен на основании распоряжения Москомархитектуры от 12 февраля 2019 г. N 128 "О подготовке проекта планировки территории линейного объекта - строительство кабельного коллектора Т-9 Замоскворецкой линии Московского метрополитена (участок от ул. Авиаконструктора Яковлева (от ПС Т-9) до Ленинградского проспекта)".
Территория проектирования расположена в районе Аэропорт города Москвы.
Площадь территории в границах подготовки проекта планировки составляет 0,61 га.
Проектом планировки территории предусматривается размещение линейного объекта - кабельного коллектора протяженностью 206,30 м.
Трасса линейного объекта проходит вблизи станции метро Аэропорт вблизи зданий по адресу: г. Москва, Ленинградский пр-т, д. 68. Строительство линейного объекта предусмотрено открытым способом работ и закрытым способом работ. Протяженность участка открытого способа работ с учетом ввода в здание подстанции составляет 12,90 м, протяженность участка закрытого способа работ составляет 193,40 м. Габариты поперечного сечения коллектора составляют 2,50x3,50 м.
В составе линейного объекта предусматривается размещение монолитных камер (4 единицы).
В районе планируемого размещения линейного объекта размещены следующие инженерные коммуникации и сооружения:
Ливневая подземная самотечная канализация d=500 п/э;
Электрические подземные кабели;
Осветительные подземные кабели;
Водопровод d=500 мм.
Строительство линейных участков коллектора предусматривается с помощью закрытого способа работ. Строительство камер монолитных, входящих в состав линейного объекта, предусматривается с помощью открытого способа работ.
Территория проектирования частично расположена в зоне регулирования застройки N 011, утвержденной постановлением Правительства Москвы от 28 декабря 1999 г. N 1215 "Об утверждении зон охраны памятников истории и культуры г. Москвы (на территории между Камер-Коллежским валом и административной границей города)".
Проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории должно осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
2.2. Основные планировочные характеристики проекта планировки территории линейного объекта
N п/п | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание подготовки проекта планировки территории | Распоряжение Москомархитектуры от 12 февраля 2019 г. N 128 "О подготовке проекта планировки территории линейного объекта - строительство кабельного коллектора Т-9 Замоскворецкой линии Московского метрополитена (участок от ул. Авиаконструктора Яковлева (от ПС Т-9) до Ленинградского проспекта)". |
2 | Перечень проектов, выполненных на прилегающую территорию | |
3 | Вид работ | Строительство |
4 | Планировочные показатели линейных объектов: | |
4.1 | Коллектор кабельный | Строительство |
4.2 | Протяженность: | |
4.2.1 | - участка ввода в здание подстанции | 12,90 |
4.2.2 | - участка ЗСР | 193,40 |
4.2.3 | - суммарная | 206,30 |
4.3 | Камеры монолитные, 4 ед. | Строительство |
5 | Установление технических (охранных) зон подземных инженерных коммуникаций | Не требуется |
6 | Изменение границ природных и озелененных территорий | Не требуется |
7 | Изменение границ зон охраны объектов культурного наследия | Не требуется |
8 | Изменение границ зоны планируемого размещения линейного объекта | Не требуется |
9 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуется (план "Межевание территории") |
2.3. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Мероприятия по реализации проекта планировки территории осуществляются в один этап. Для реализации планировочных решений требуется выполнение следующих мероприятий:
- сохранение и обеспечение эксплуатационной надежности существующих подземных коммуникаций, попадающих в зону проведения работ, с установлением границ охранных зон либо переустройство таких коммуникаций;
- строительство монолитных камер, входящих в состав линейного объекта (4 единицы);
- прокладка линейных элементов кабельного коллектора;
- благоустройство территории.
Необходимо предусмотреть перенос из зон планируемого размещения линейного объекта электрического подземного кабеля (8 единиц).
При проведении строительно-монтажных работ закрытым (горным) способом необходимо предусмотреть мероприятия, указанные в п. 15.3. СП 265.1325800.2016 "Коллекторы коммуникационные. Правила проектирования и строительства".
2.4. Перечень зон планируемого размещения объектов капитального строительства к чертежам "Границ зон планируемого размещения линейных объектов", "Границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов", предельные параметры разрешенного строительства, реконструкции объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения
| N объек та на черте же | Зоны планируемого размещения линейных объектов | Наимено вание объектов капитального строительства | Предельные параметры | |
Площадь, га | Протяжен | |||
| 1 | 2 | 3 | 4 | 5 |
1 | Зона планируемого размещения линейного объекта | Кабельный коллектор | 0,6168 | 206,3 |

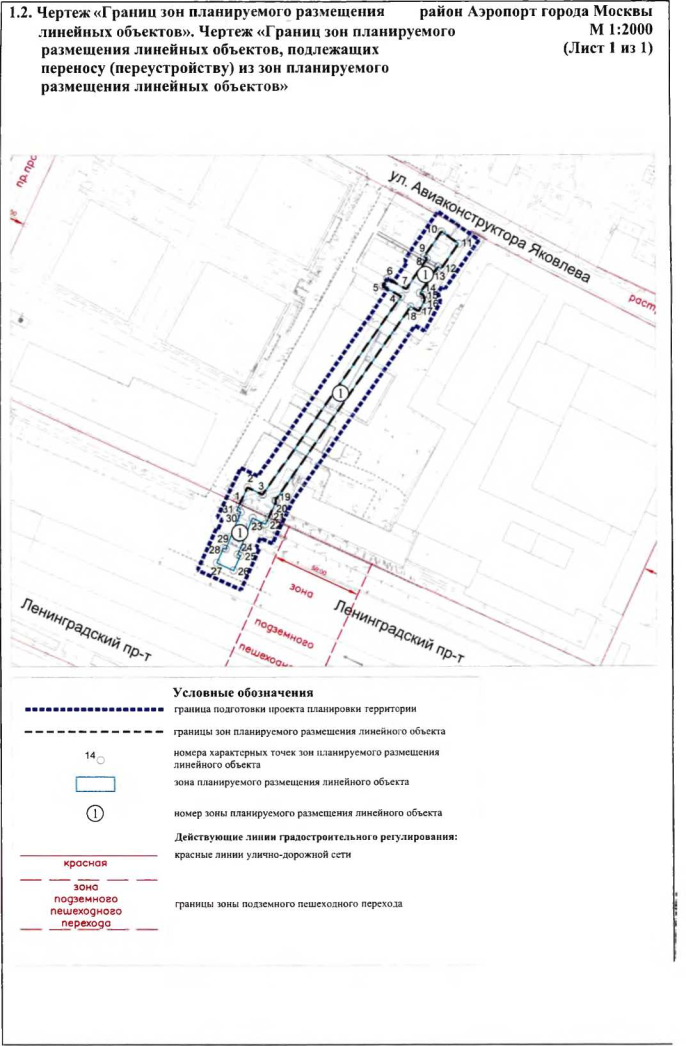

2.5. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов к чертежам "Границ зон планируемого размещения линейных объектов", "Границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов"
Московская система координат | ||
| Координаты | ||
| N точки | X | Y |
| 1 | 2 | 3 |
| 1 | 15249,95 | 1422,65 |
| 2 | 15259,0 | 1427,01 |
| 3 | 15255,00 | 1435,40 |
| 4 | 15364,03 | 1511,89 |
| 5 | 15369,62 | 1501,85 |
| 6 | 15373,89 | 1504,22 |
| 7 | 15368,04 | 1514,70 |
| 8 | 15384,76 | 1526,42 |
| 9 | 15385,88 | 1524,83 |
| 10 | 15399,55 | 1534,42 |
| 11 | 15392,95 | 1543,83 |
| 12 | 15379,27 | 1534,24 |
| 13 | 15380,39 | 1532,65 |
| 14 | 15365,84 | 1522,44 |
| 15 | 15364,75 | 1524,41 |
| 16 | 15362,02 | 1525,21 |
| 17 | 15355,90 | 1521,82 |
| 18 | 15358,43 | 1517,24 |
| 19 | 15251,66 | 1442,35 |
| 20 | 15251,36 | 1442,97 |
| 21 | 15242,63 | 1438,77 |
| 22 | 15238,74 | 1436,90 |
| 23 | 15242,19 | 1429,74 |
| 24 | 15222,16 | 1421,49 |
| 25 | 15221,51 | 1422,90 |
| 26 | 15213,32 | 1419,16 |
| 27 | 15217,56 | 1409,88 |
| 28 | 15225,74 | 1413,62 |
| 29 | 15225,19 | 1414,84 |
| 30 | 15245,36 | 1423,15 |
| 31 | 15246,41 | 1420,95 |
