ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
12 сентября 2019 г. N 1195-ПП
Об утверждении проекта планировки территории линейного объекта - водовод от магистрали вдоль Боровского шоссе до водозаборного узла Кокошкино
(В редакции Постановления Правительства Москвы от 26.11.2019 N 1576-ПП)
В соответствии с Градостроительным кодексом Российской Федерации, Федеральным законом от 5 апреля 2013 г. N 43-ФЗ "Об особенностях регулирования отдельных правоотношений в связи с присоединением к субъекту Российской Федерации - городу федерального значения Москве территорий и о внесении изменений в отдельные законодательные акты Российской Федерации", постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" и пунктом 8.1 постановления Правительства Москвы от 30 апреля 2019 г. N 449-ПП "Об утверждении Положения о составе, порядке подготовки, согласования и представления на утверждение проектов планировки территории в городе Москве" Правительство Москвы постановляет: (В редакции Постановления Правительства Москвы от 26.11.2019 N 1576-ПП)
1. Утвердить проект планировки территории линейного объекта - водовод от магистрали вдоль Боровского шоссе до водозаборного узла Кокошкино (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Хуснуллина М.Ш.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы от 12 сентября 2019 г. N 1195-ПП
Проект планировки
территории линейного объекта - водовод от магистрали вдоль Боровского шоссе до водозаборного узла Кокошкино

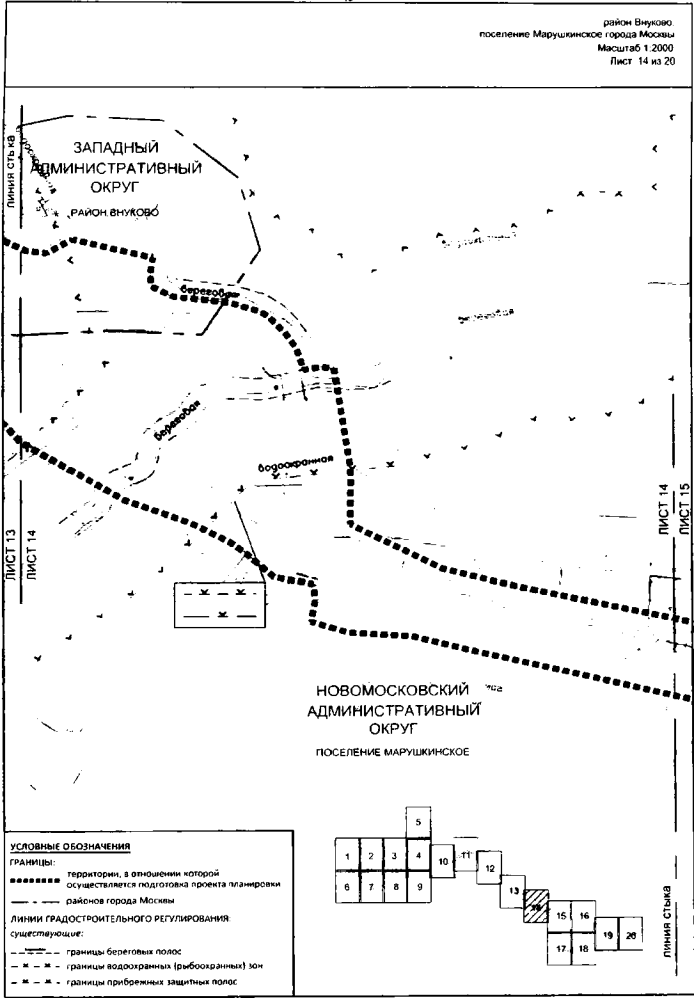

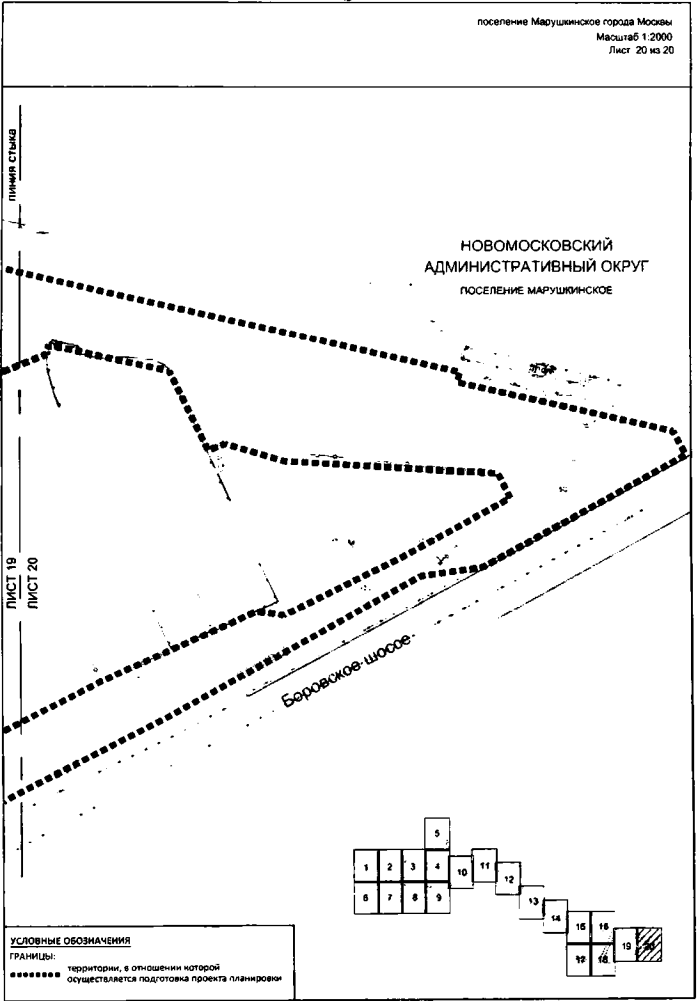

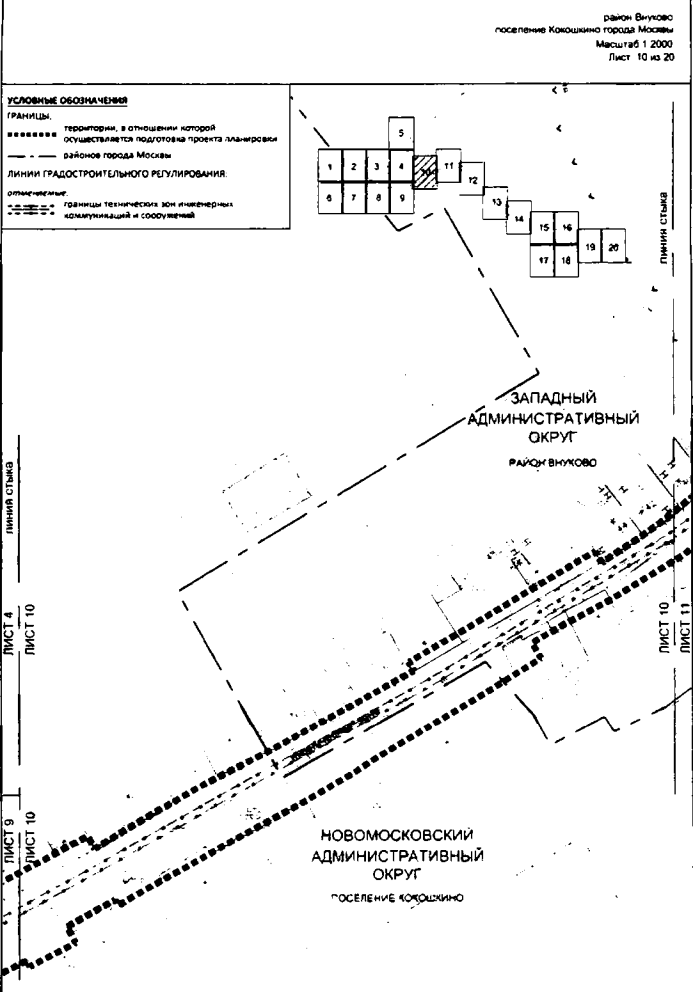

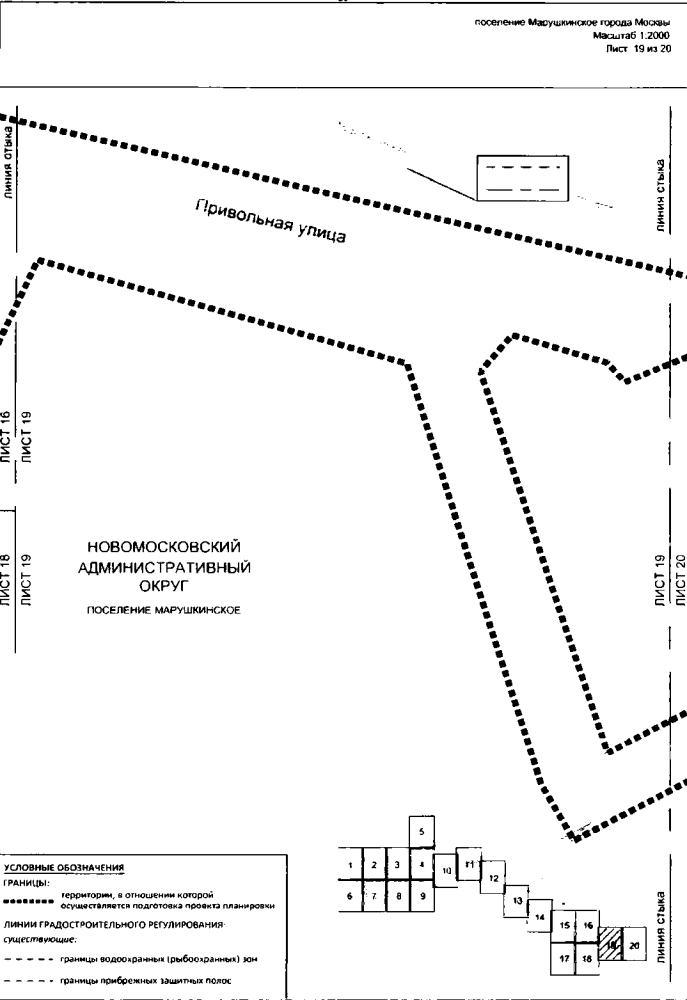

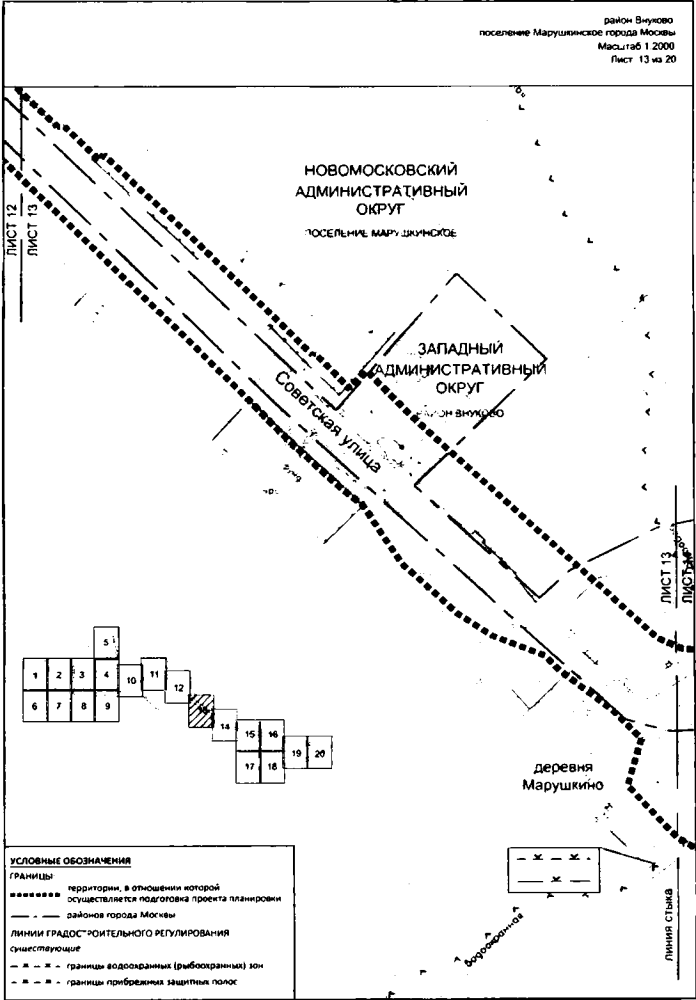

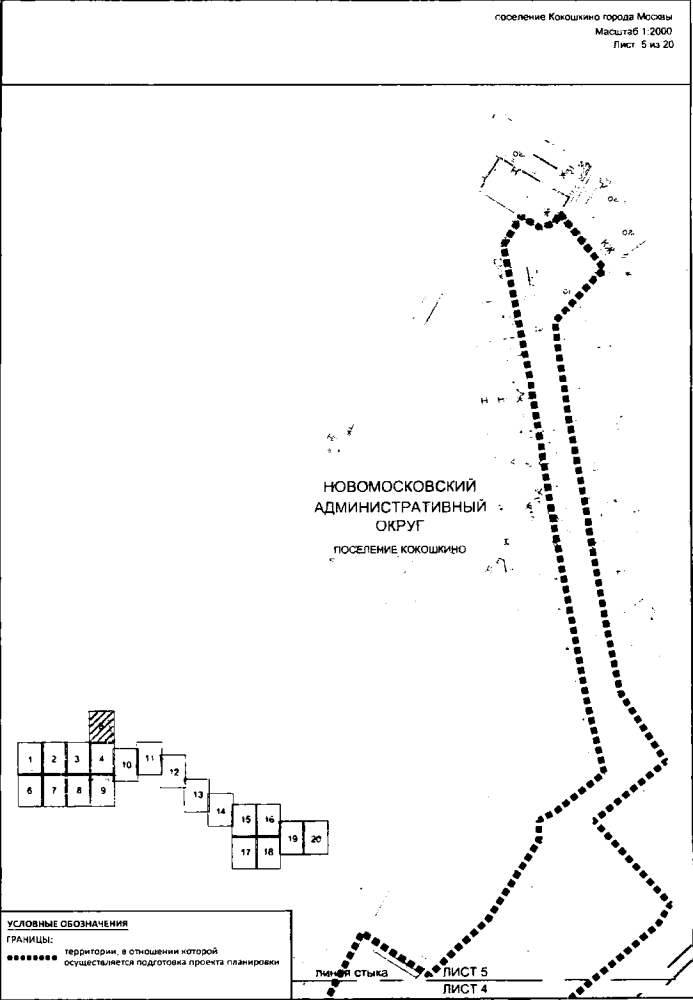

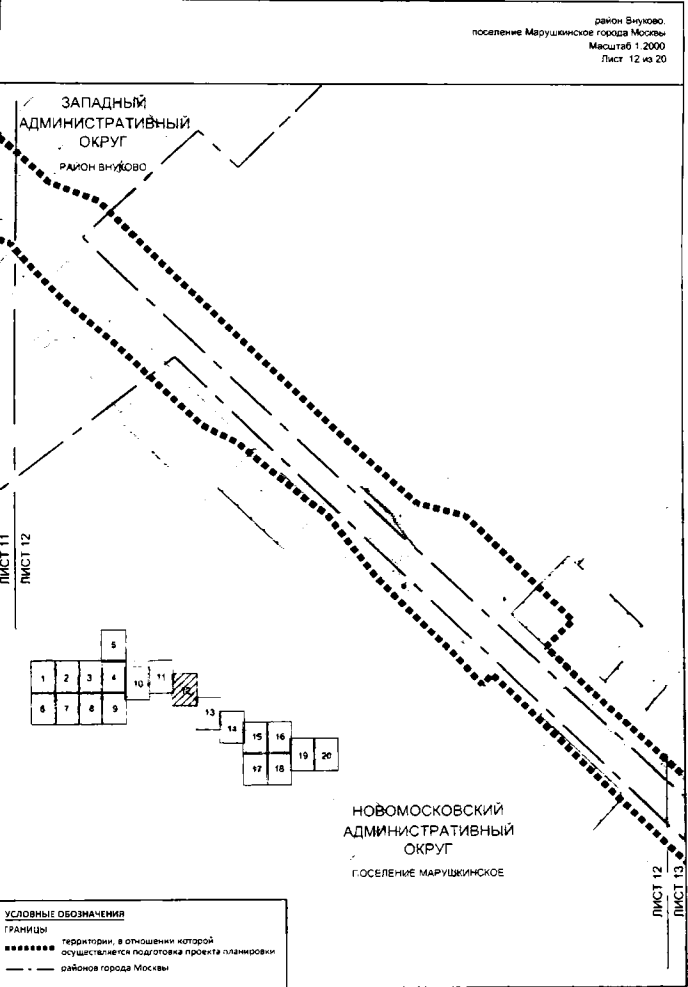

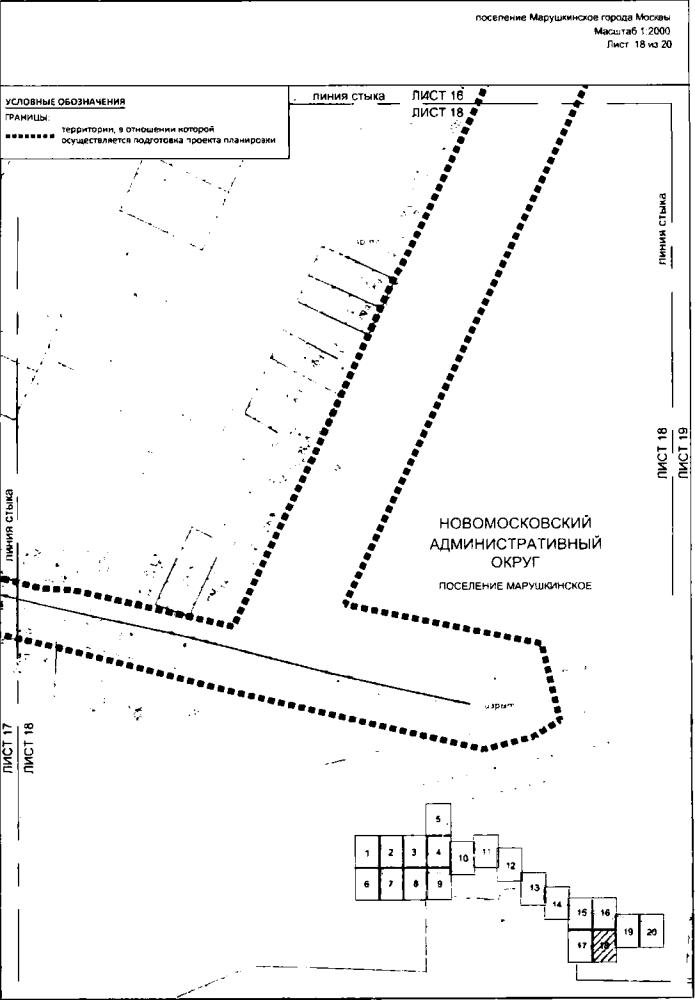

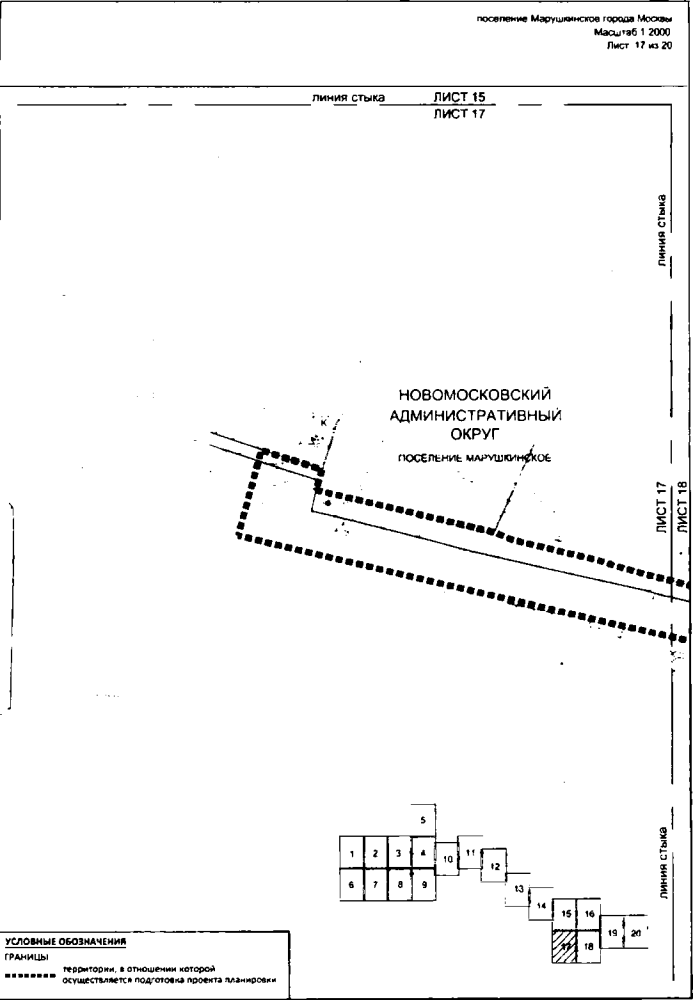

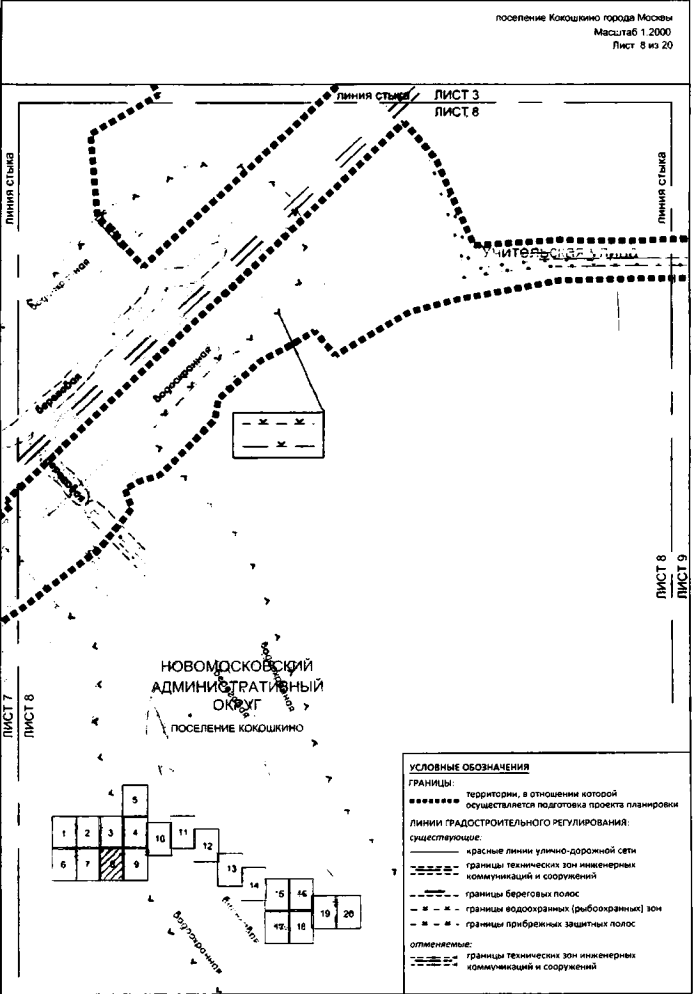

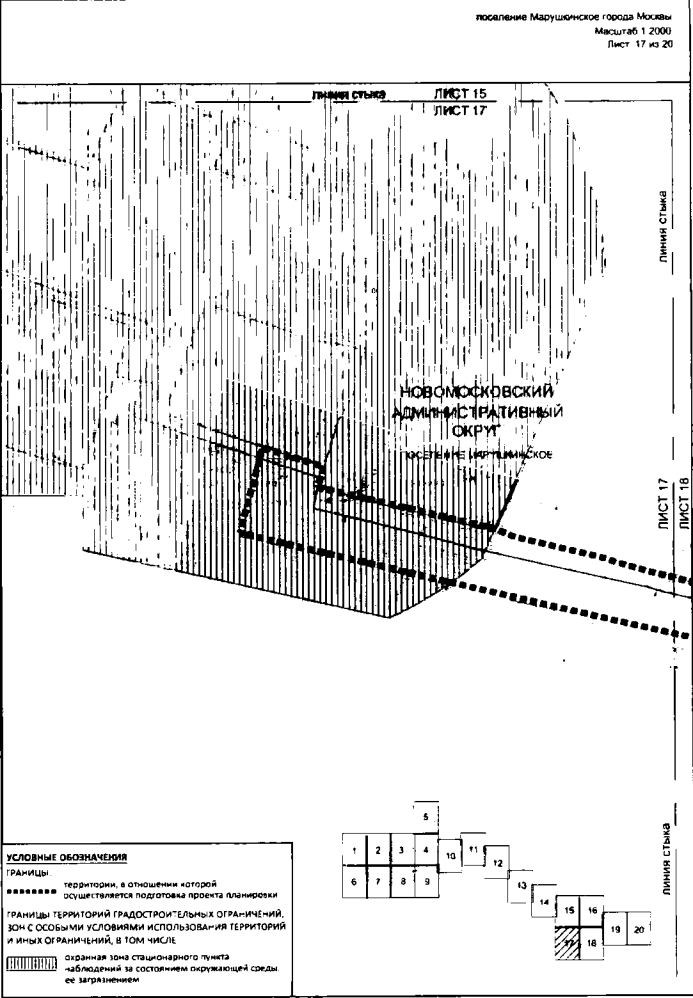

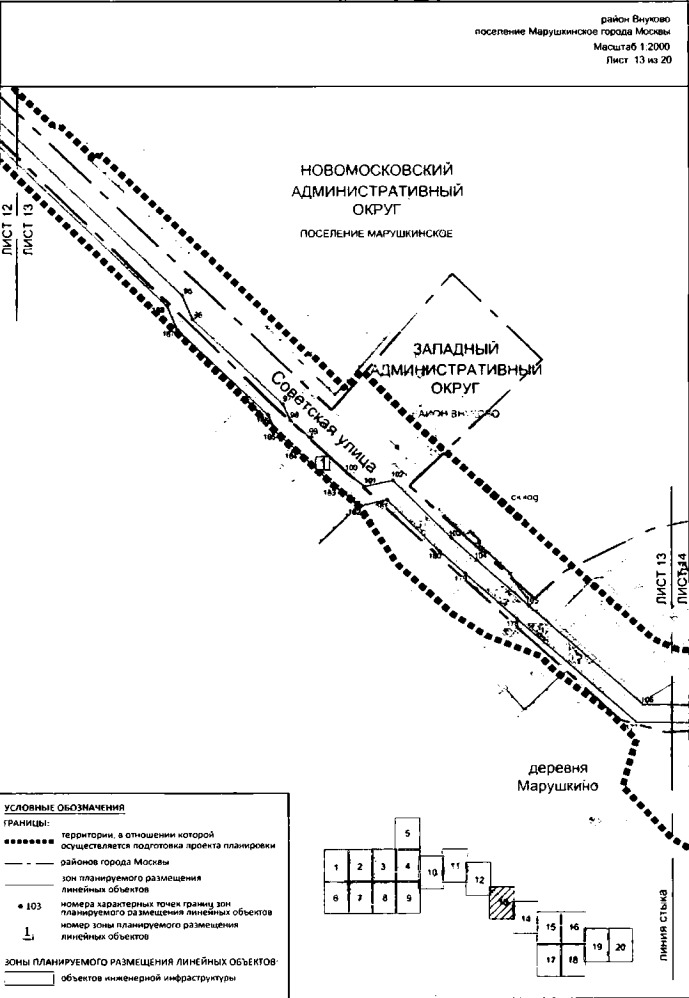

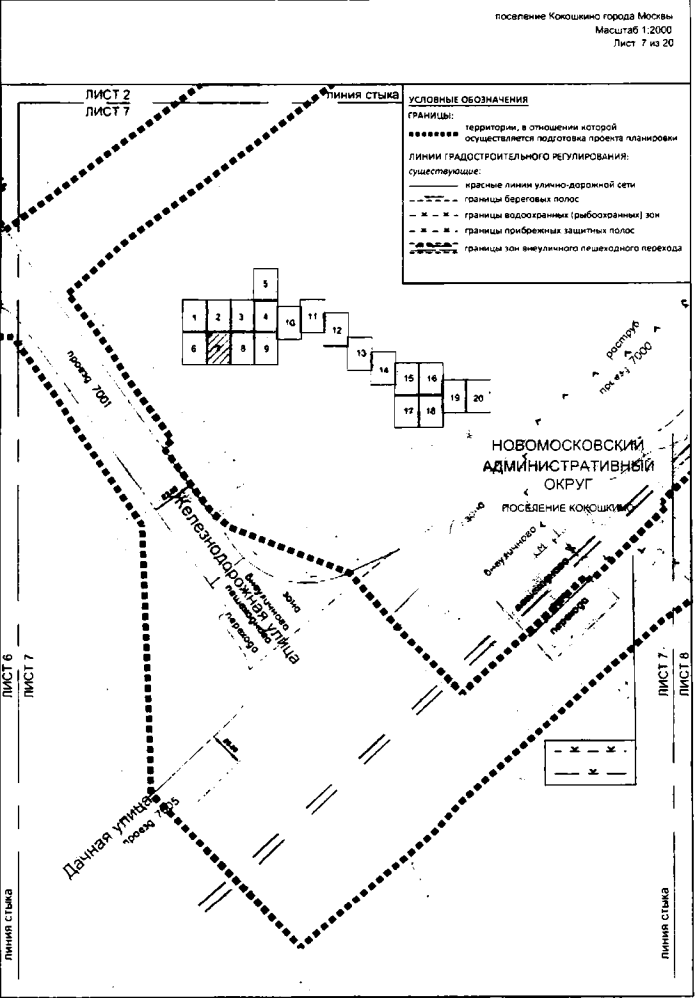

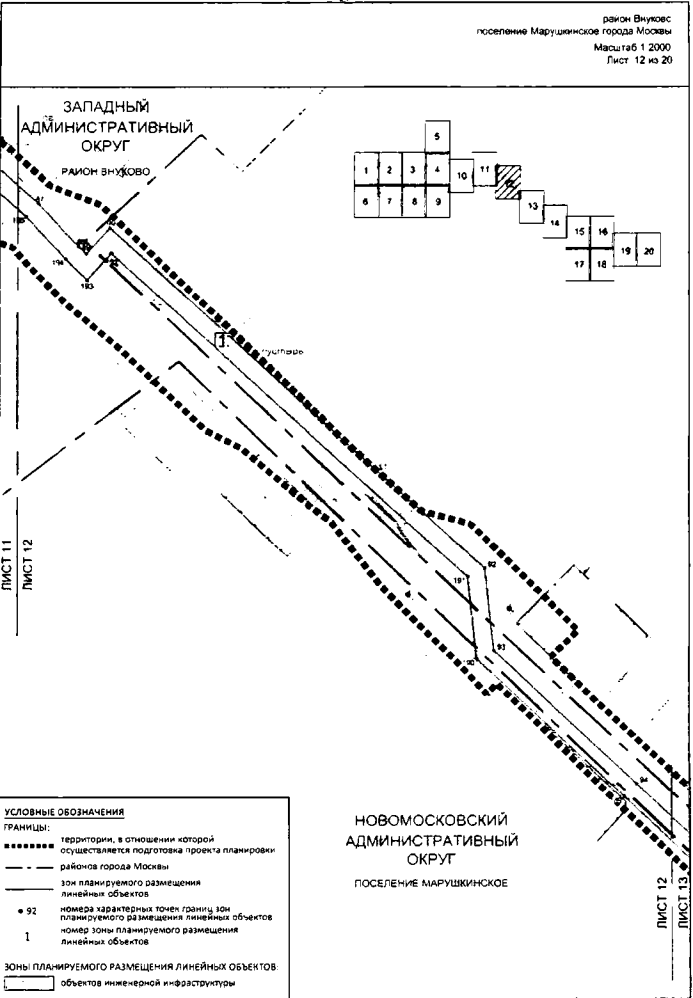

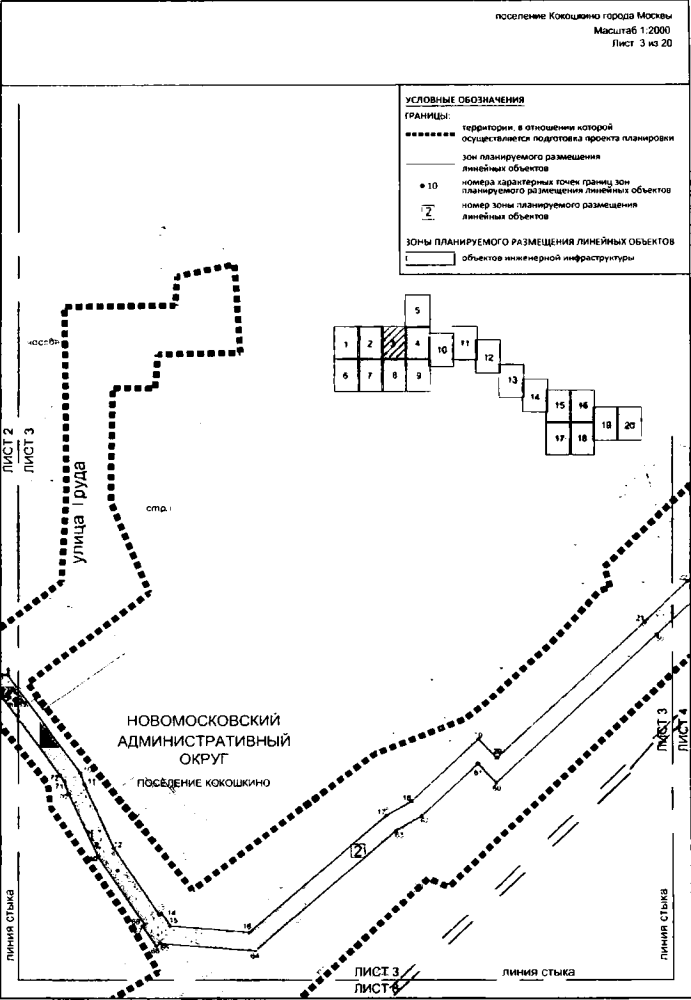

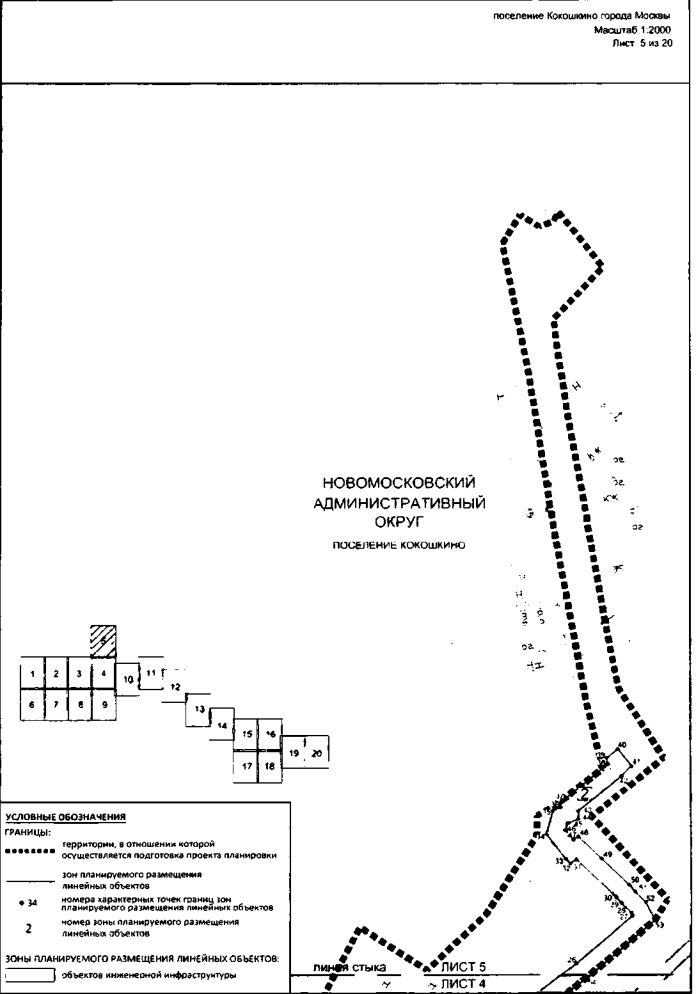

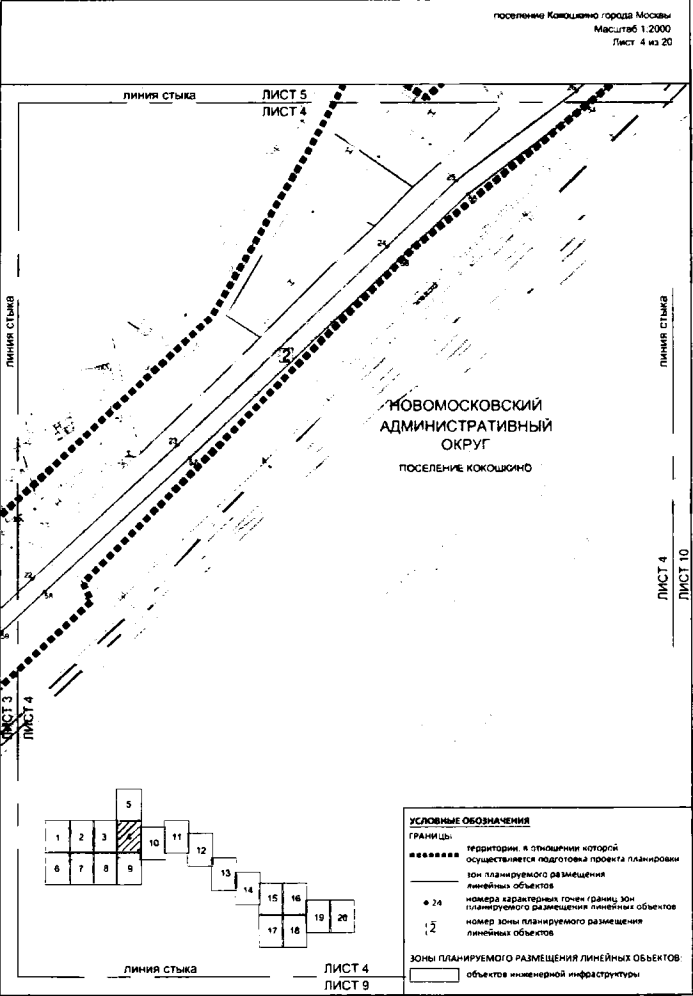

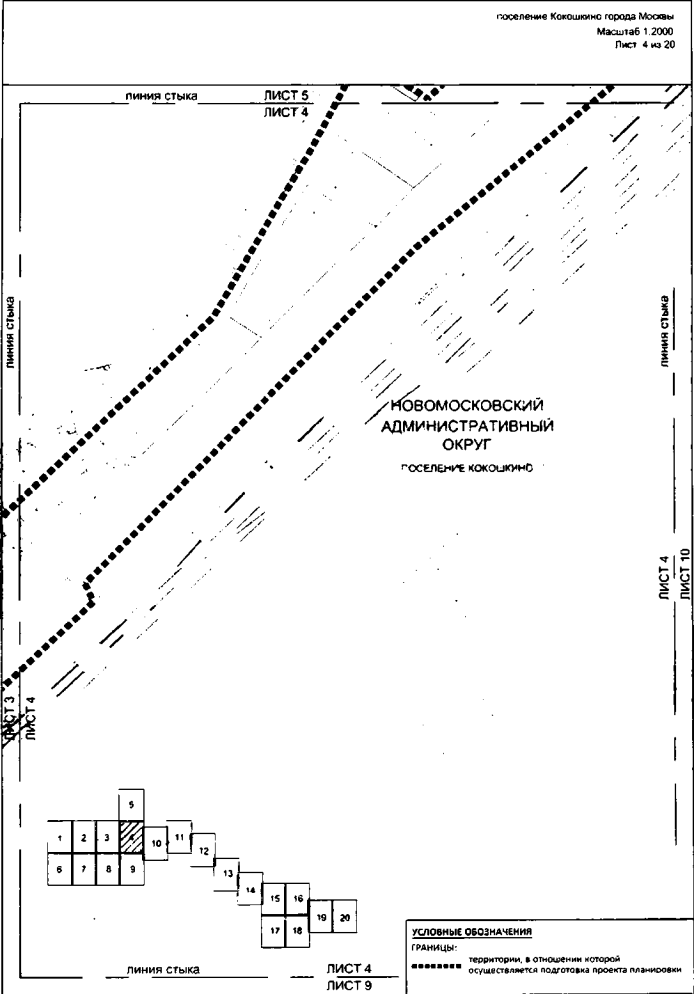

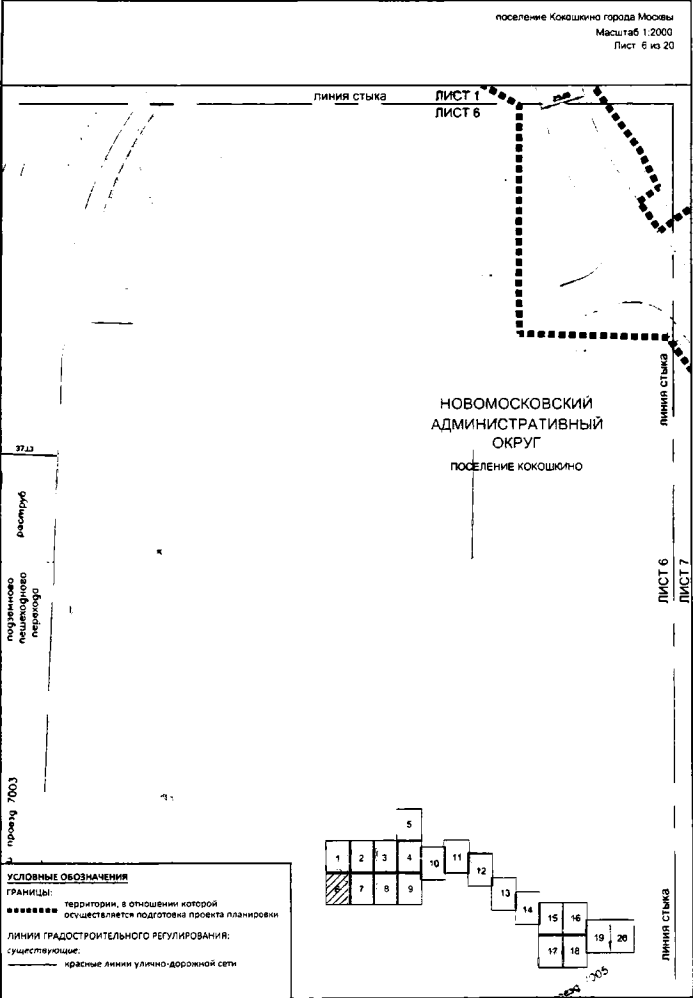

1. Графическая часть
1.1.2. Перечень координат характерных точек красных линий
Установление красных линий проектом не предусматривается, перечень координат характерных точек красных линий не приводится.

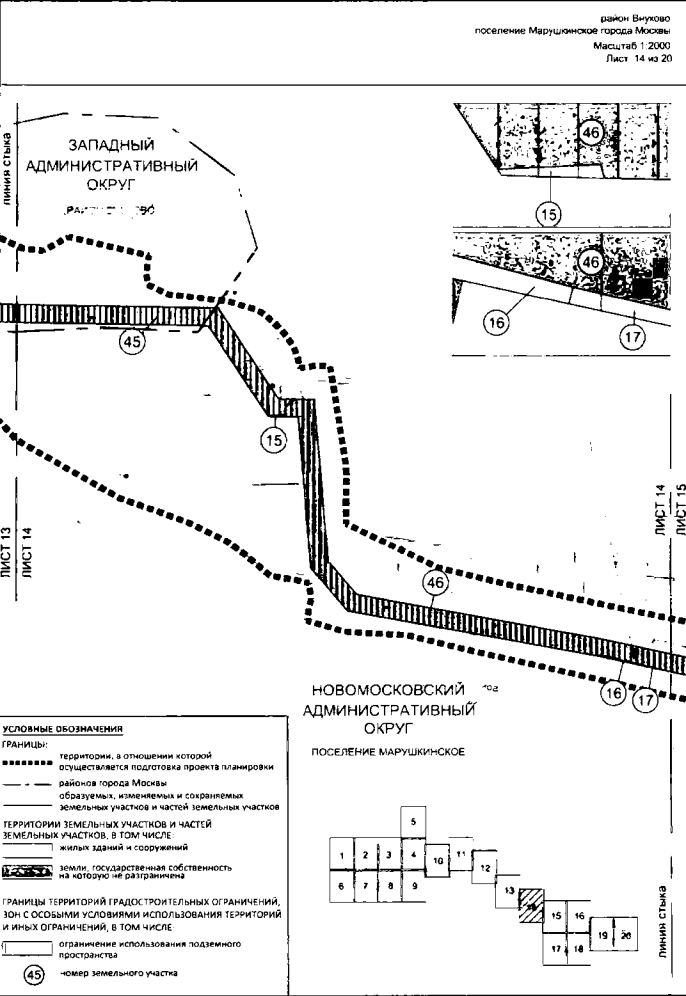

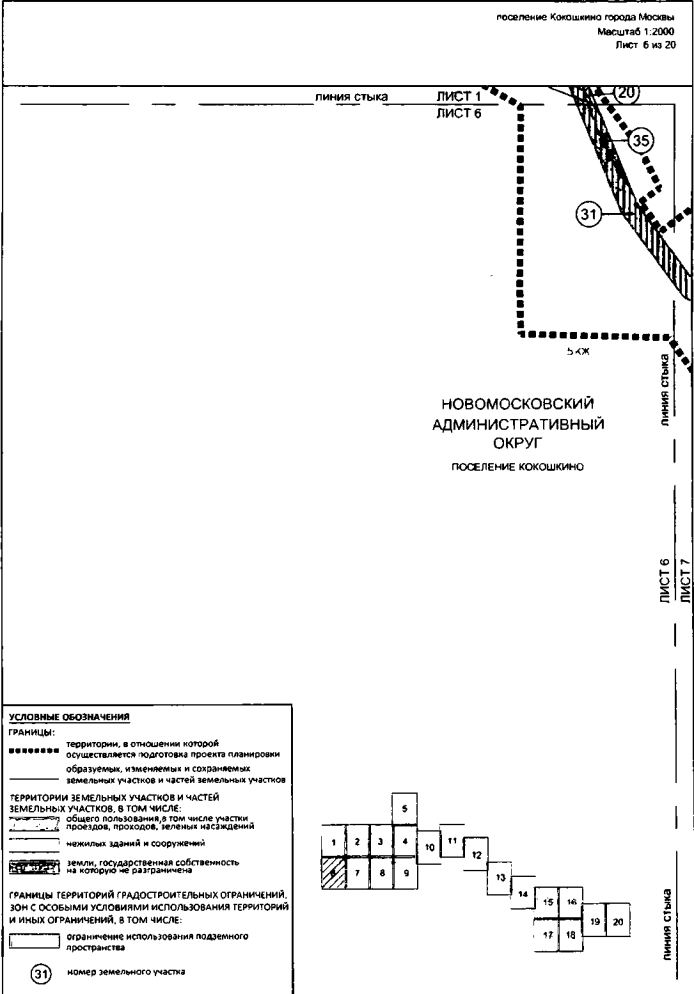

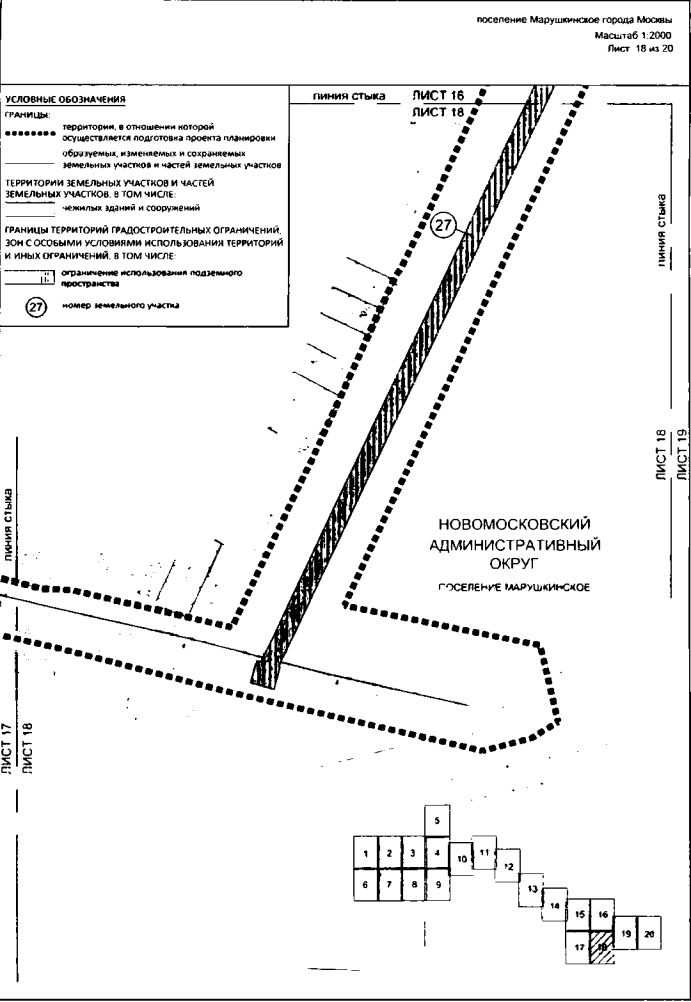

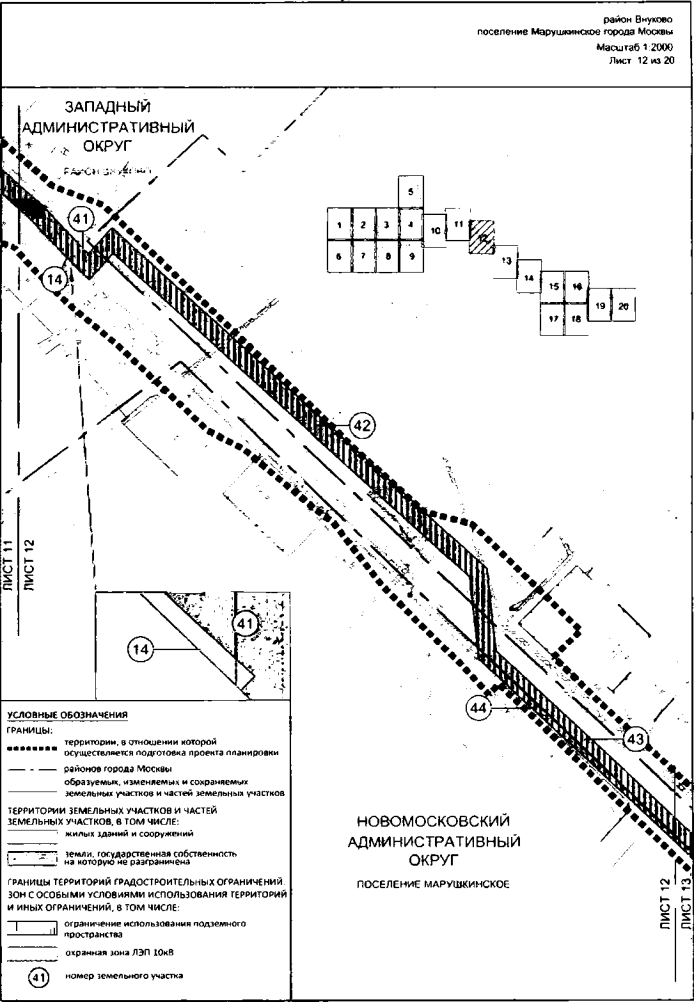

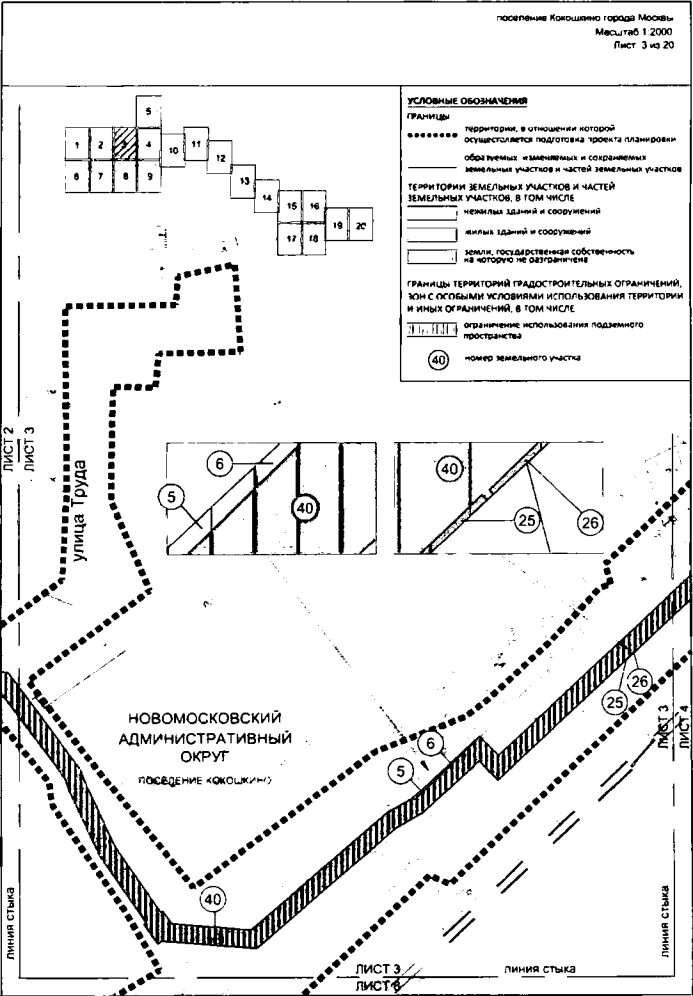

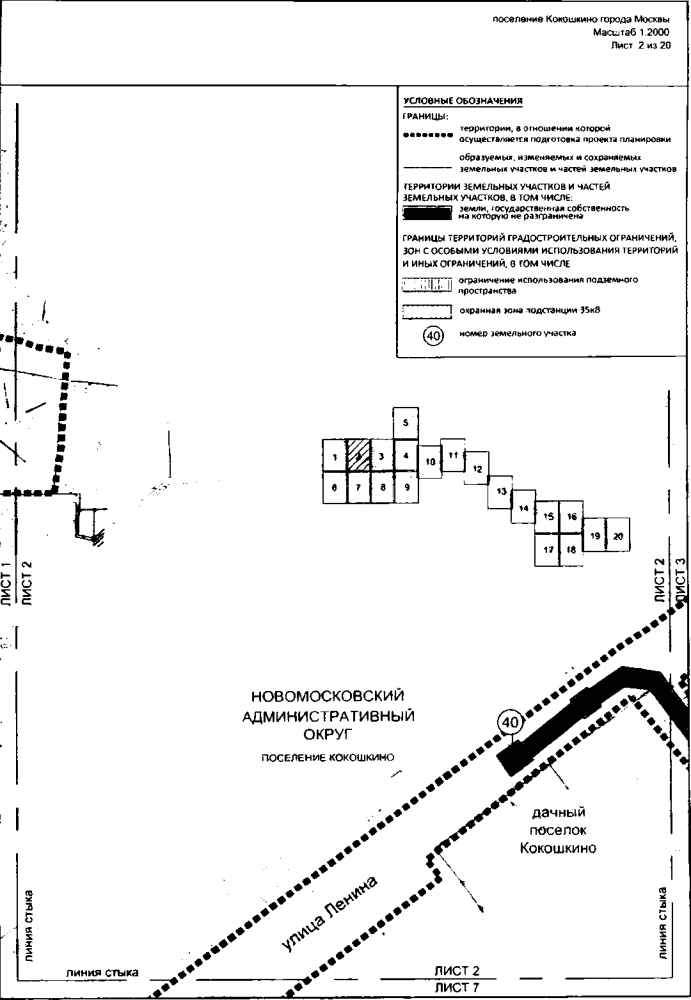

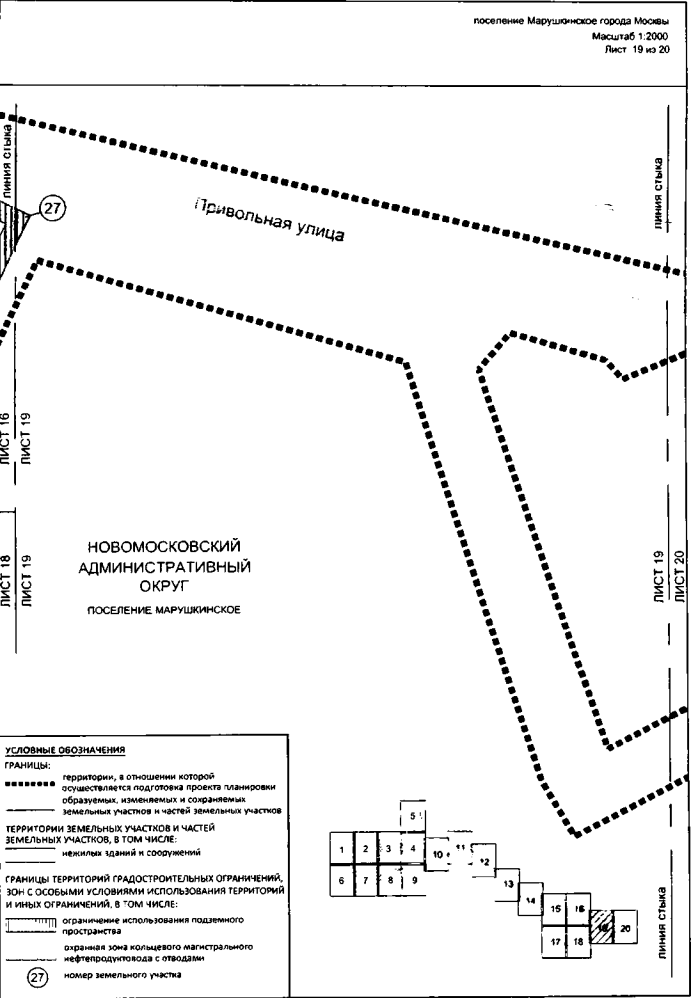

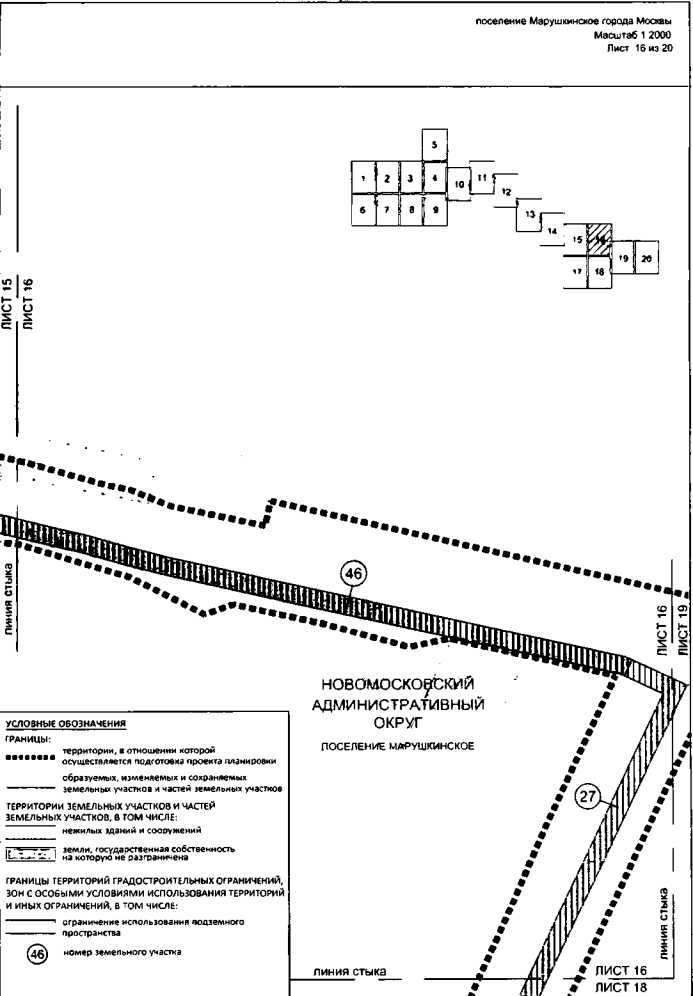

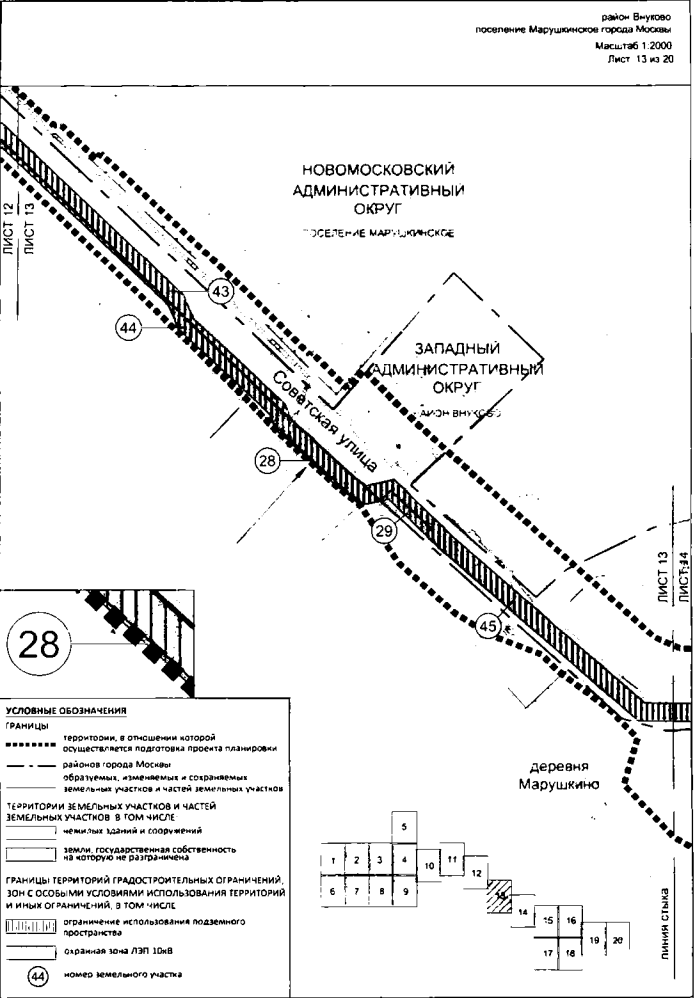

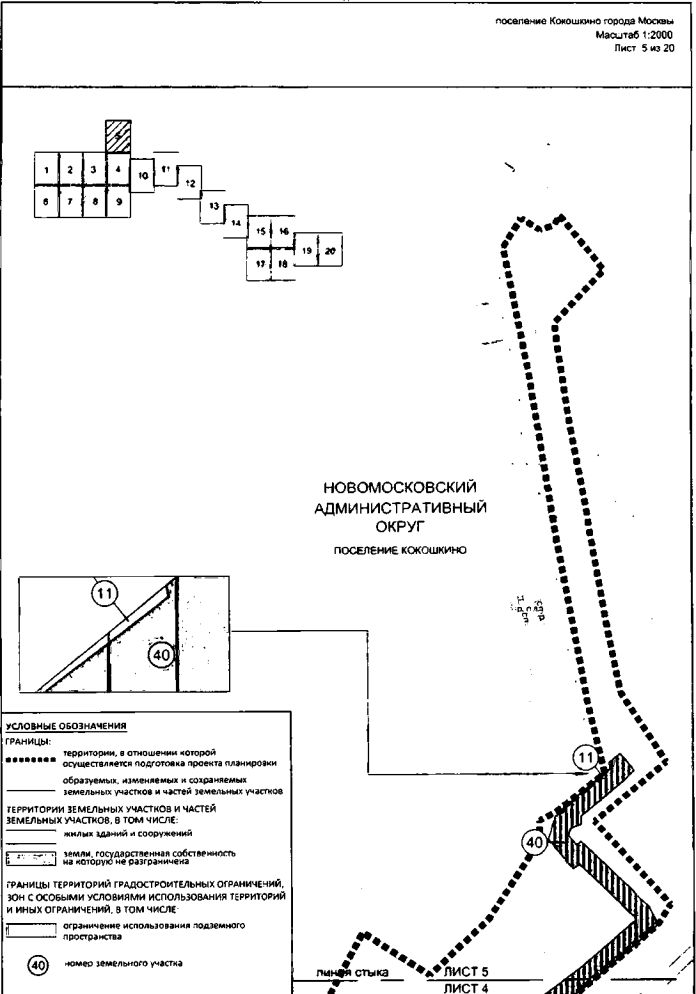

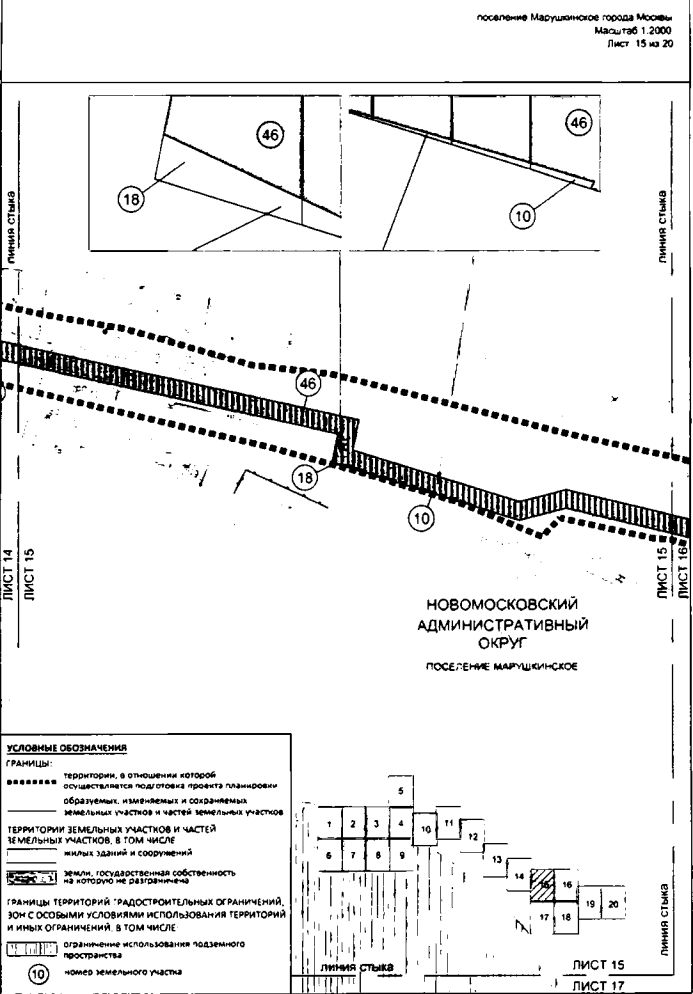

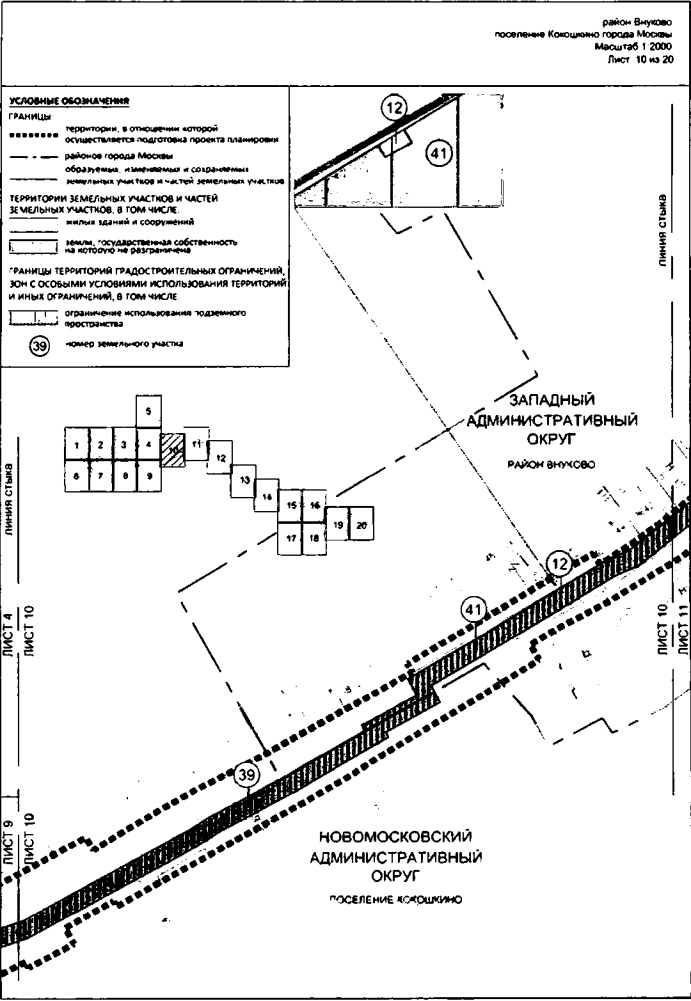

1.3.2. Таблица "Характеристика земельных участков территории" к плану "Межевание территории"
Назначе | N участ | Кадастровый номер (при наличии) | Местоположение (адрес) | Виды разрешенного использования земельных учисткон и объектов капитального строительства | Площадь образуе | Вид ограничения на земельном участке, площадь, кв.м |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Террито | 1 | 50:26:0171109:73 | город Москва, поселение Кокошкино, Октябрьская улица, дом 3 | Для ведения личного подсобного хозяйства | 1,864 | Ограничение использования подземного пространства - 1,864 |
2 | 50:26:0171103:117 | город Москва, поселение Кокошкино, дачный поселок Кокошкино, Сентябрьская улица, участок 5 | Для индивидуальною жилищного строительства | 20,781 | Ограничение использования подземного пространства - 20,781 | |
3 | 50:26:0171103:58 | юрод Москва, поселение Кокошкино, Сентябрьская улица, участок 3 | Для ведения личного подсобного хозяйства | 15,687 | Ограничение использования подземного пространства - 15,687 | |
4 | 50:26:0171103:134 | город Москва, поселение Кокошкино, дачный поселок Кокошкино, Майская улица | Для ведения личного подсобного хозяйства | 30,394 | Ограничение использования подземного пространства - 30,394 | |
5 | 77:18:0171102:7 | город Москва, поселение Кокошкино, дачный поселок Кокошкино, Минская улица | Под жилую застройку индивидуальную | 14,834 | Ограничение использования подземного пространства - 14,834 | |
6 | 77:18:0171102:6 | город Москва, поселение Кокошкино, дачный поселок Кокошкино, Минская улица | Под жилую застройку индивидуальную | 24,205 | Ограничение использования подземного пространства - 24,205 | |
7 | 50:26:0171106:1742 | город Москва, дачный поселок Кокошкино, Учительская улица | Для ведения личного подсобного хозяйства | 2,881 | Ограничение использования подземного пространства - 2,881 | |
8 | 50:26:0171103:121 | город Москва, поселение Кокошкино, Учительская улица, участок 21 | Для ведения личного подсобного хозяйства | 5,396 | Ограничепие использования подземного пространства - 5,396 | |
9 | 50:26:0171103:119 | город Москва, поселение Кокошкино, Учительская улица, участок 21а | Для ведения личного подсобного хозяйства | 0,549 | Ограничение использования подземного пространства - 0,549 | |
10 | 50:26:0170902:44 | город Москва, поселение Марушкинское, деревня Марушкино, Рябиновая улица, участок N 2 | Под индивидуальное жилищное строительство | 2,139 | Ограничение использования подземного пространства - 2,139 | |
11 | 77:18:0000000:36701 | город Москва, поселение Кокошкино, дачный поселок Кокошкино, улица Калинина | Для индивидуального жилищного строительства | 3,844 | Ограничение использования подземного пространства - 3,844 | |
12 | 77:07:0017000:28 | город Москва, деревня Толстопальцево, Центральная улица, владение 48 | Для дальнейшей эксплуатации индивидуального жилого дома (дачи) | 1,016 | Ограничение использования подземного пространства - 1,016 | |
13 | 77:07:0017003:1031 | город Москва, деревня Толстопальцево, Советская улица, владение 14 | Земельные участки, предназначенные для размещения домов малоэтажной жилой застройки, в том числе индивидуальной жилой застройки (1.2.2) | 8,22 | Ограничение использования подземного пространства - 8,22 | |
14 | 77:07:0017003:1023 | город Москва, деревня Толстопальцево, Советская улица, владение 18/1 | Земельные участки, предназначенные для размещения домок малотгажной жилой застройки, в том числе индивидуальном жилой застройки (1.2.2) | 1,998 | Ограничение использования подземного пространства - 1,998 | |
15 | 50:26:0170907:58 | город Москва, поселение Марушкинекое, деревня Марушкино, участок 39 | Для ведения личного подсобного хозяйства | 6,374 | Ограничение использования подземного пространства - 6,374; водоохранная зона - 6,374; прибрежная защитная полоса - 6,374 | |
16 | 50:26:0170907:5 | город Москва, поселение Марушкинекое, деревня Марушкино, участок 89-а | Для ведения личного подсобного хозяйства | 17,062 | Ограничение использования подземного пространства - 17,062 | |
17 | 77:18:0170402:72 | город Москва, деревня Марушкино, дом 91 | Для ведения личного подсобного хозяйства | 0,199 | Ограничение использования подземного пространства - 0,199 | |
18 | 50:26:0170902:1 | город Москва, поселение Марушкинекое, деревня Марушкино, поле 9 га, улица Строителей, участок 2а | Для ведения личного подсобного хозяйства | 1,682 | Ограничение использования подземного пространства - 1,682 | |
Итого территории земельных участков, частей земельных участков жилых зданий, сооружений: | 159,125 | |||||
Террито | 19 | 50:26:0171115:7 | город Москва, поселение Кокошкино, дачный поселок Кокошкино, улица Дзержинского, дом 2а | Под объектом недвижимости (нежилое помещение) | 0,016 | Ограничение использования подземного пространства - 0,016 |
20 | 50:26:0171115:7 | город Москва, поселение Кокошкино, дачный поселок Кокошкино, улица Дзержинского, дом 2а | Под объектом недвижимости (нежилое помещение) | 30,503 | Ограничение использования подземного пространства - 30,503 | |
21 | 77:18:0171115:1275 | город Москва, поселение Кокошкино, дачный поселок Кокошкино | Размещение зданий и сооружений, предназначенных для развлечения. Содержание данного вида разрешенного использования включает в себя содержание видов разрешенного использования е кодами 4.8.1-4.8.3 | 170,033 | Ограничение использования подземного пространства - 170,033 | |
22 | 50:26:0171115:2 | город Москва, поселение Кокошкино, в районе клуба "Молодой Строитель" | Под автостоянку | 6,145 | Ограничение использования подземного пространства - 6,145 | |
23 | 50:26:0171115:2 | город Москва, поселение Кокошкино, в районе клуба "Молодой Строитель" | Под автостоянку | 4,208 | Ограничение использования подземного пространства - 4,208 | |
24 | 50:26:0171103:53 | город Москва, поселение Кокошкино, Дачная улица | Под размещение павильона для игровых автоматов | 14,118 | Ограничение использования подземного пространства - 14,118 | |
25 | 50:26:0171106:918 | город Москва, поселение Кокошкино | Для размещения гаража | 1,298 | Ограничение использования подземного пространства - 1,298 | |
26 | 50:26:0171106:968 | город Москва, поселение Кокошкино | Для размещения гаража | 1,293 | Ограничение использования подземного пространства - 1,293 | |
27 | 50:26:0170908:16 | город Москва, ОНО "ОПХ" Толстопальцево" | Для сельскохозяйственного производства | 5642,805 | Ограничение использования подземного пространства - 5642,805 | |
28 | 50:26:0170516:14 | город Москва, поселение Марушкинское, деревня Марушкино | Под строительство базы по ремонту и наладке технологического оборудования | 59,14 | Ограничение использования подземного пространства - 59,14; Охранная зона BJI напряжением 10 кВ - 1,14 | |
29 | 50:26:0170402:1103 | город Москва, деревня Марушкино | Под территорию магазина | 132,966 | Ограничение использования подземного пространства - 132,966 | |
Итого территории земельных участков, частей земельных участков нежилых зданий, сооружений: | 6062,525 | |||||
Террито | 30 | Образуемый участок | город Москва, поселение Кокошкино, дачный поселок Кокошкино | Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры (12.0.2) | 2536,747 | Ограничение использования подземного пространства - 2536,747 |
31 | Образуемый участок | город Москва, поселение Кокошкино, дачный поселок Кокошкино | Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры (12.0.2) | 2144,731 | Ограничение использования подземного пространства - 2144,731 | |
32 | Образуемый участок | город Москва, поселение Кокошкино, дачный поселок Кокошкино | Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры (12.0.2) | 355,504 | Ограничение использования подземного пространства - 355,504 | |
Итого территории общего пользования в т.ч. участки проездов, проходов, зеленых насаждений: | 5036,982 | |||||
Земли, государст | 33 | Образуемый участок | город Москва, поселение Кокошкино, дачный поселок Кокошкино | Ф1 - фактическое использование | 751,517 | Ограничение использования подземного пространства - 751,517 |
34 | Образуемый участок | город Москва, поселение Кокошкино, дачный поселок Кокошкино | Ф1 - фактическое использование | 0,259 | Ограничение использования подземного пространства - 0,259 | |
35 | Образуемый участок | город Москва, поселение Кокошкино, дачный поселок Кокошкино | Ф1 - фактическое использование | 178,724 | Ограничение использования подземного пространства - 178,724 | |
36 | Образуемый участок | город Москва, поселение Кокошкино, дачный поселок Кокошкино | Ф1 - фактическое использование | 205,183 | Ограничение использования подземного пространства - 205,183 | |
37 | Образуемый участок | город Москва, поселение Кокошкино, дачный поселок Кокошкино | Ф1 - фактическое использование | 8,851 | Ограничение использования подземного пространства - 8,851 | |
38 | Образуемый участок | город Москва, поселение Кокошкино, дачный поселок Кокошкино | Ф1 - фактическое использование | 1262,647 | Ограничение использования подземного пространства - 1262,647 | |
39 | Образуемый участок | город Москва, поселение Кокошкино | Ф1 - фактическое использование | 13299,431 | Ограничение использования подземного пространства - 13299,431; водоохранная зона - 1025,643; прибрежная защитная полоса - 1025,643; береговая полоса - 73,301 | |
40 | Образуемый участок | город Москва, поселение Кокошкино | Ф1 - фактическое использование | 12206,426 | Ограничение использования подземного пространства - 12206,426 | |
41 | Образуемый участок | город Москва, деревня Толстопальцево | Ф1 - фактическое использование | 7221,184 | Ограничение использования подземного пространства - 7221,184; водоохранная зона - 1085,7; прибрежная защитная полоса - 1085,7 | |
42 | Образуемый участок | город Москва, поселение Марушкинское, деревня Марушкино | Ф1 - фактическое использование | 3042,414 | Ограничение использования подземного пространства - 3042,414; Охранная зона ВЛ напряжением 10 кВ - 37,746 | |
43 | Образуемый участок | город Москва, деревня Толстональцево | Ф1 - фактическое использование | 2431,743 | Ограничение использования подземного пространства - 2431,743; Охранная зона ВЛ напряжением 10 кВ - 0,41 | |
44 | Образуемый участок | город Москва, поселение Марушкинское, деревня Марушкино | Ф1 - фактическое использование | 1912,269 | Ограничение использования подземного пространства - 1912,269; Охранная зона ВЛ напряжением 10 кВ - 24,051 | |
45 | Образуемый участок | город Москва, деревня Толстональцево | Ф1 - фактическое использование | 3059,778 | Ограничение использования подземного пространства - 3059,778; водоохранная зона - 735,838; прибрежная защитная полоса - 737,838 | |
46 | Образуемый участок | город Москва, поселение Марушкинское, деревня Марушкино | Ф1 - фактическое использование | 11069,18 | Ограничение использования подземного пространства - 11069,18; водоохранная зона - 1154,986; прибрежная защитная полоса - 1154,986; береговая полоса - 134,186 | |
Итого земли, государственная собственность на которые не разграничена: | 56649,606 | |||||
Итого: | 67908,24 | |||||
______________________________
1Фактическое использование - в качестве основных видов разрешенного использования земельных участков и объектов капитального строительства устанавливаются виды разрешенного использования упомянутых земельных участков и объектов капитального строительства, сведения о которых содержатся в Едином государственном реестре недвижимости.
2. Положение о размещении линейных объектов.
2.1. Общие положения
Проект планировки территории линейного объекта - водовод от магистрали вдоль Боровского шоссе до водозаборного узла Кокошкино подготовлен на основании распоряжения Москомархитектуры от 25 июня 2018 г. N 401 "О подготовке проекта планировки территории линейного объекта - проектирование и строительство водовода Д=400 мм от магистрали Д=600 мм вдоль Боровского шоссе до ВЗУ Кокошкино (ЗАО, ТиНАО)".
Территория подготовки проекта планировки территории линейного объекта расположена в поселении Марушкинекое и Кокошкино Новомосковского административного округа города Москвы и района Внуково Западного администрашвнот округа города Москвы. Площадь проектируемой территории составляет 51,8 га.
Проектом планировки территории линейного объекта предусматривается строительство водовода диаметром 400 мм и Д=200-150 мм.
Водовод предназначен для обеспечения питьевой водой из сети московского водопровода Д=600 мм потребителей поселений Кокошкино и Марушкинекое города Москвы.
Трасса водовода берет начало с присоединением к существующему водопроводу Д=600 мм (на пересечении улиц Емельяна Пугачева и Болотникова) в проектируемой водопроводной камере N 1. Далее водовод трассируется по улице Болотникова, Привольной, Советской, Центральной, Учительской улицам.
В районе платформы "Кокошкино" пересекает железную дорогу, затем проходит вдоль Железнодорожной улицы и заканчивается в проектируемой подземной водопроводной камере N 4. Протяженность трассы водовода Д=400 мм - 5553,5 м, водопровода Д=200-150 мм - 1266 м.
Водовод прокладывается преимущественно открытым способом на участке пересечения водоводом железнодорожных путей, а также на участках пересечения проезжей части водовод прокладывается закрытым способом в железобетонном футляре.
Размещение наземных объектов капитального строительства проектом планировки территории не предусматривается. Снос объектов капитального строительства проектом не предусматривается.
Для строительства водовода изъятия земельных участков или их частей не требуется.
Реализация проектных решений потребует введения ограничений по использованию участков землепользователей, в границах которых проходят проектируемый водопровод, водосток и друтие связанные с ними инженерные коммуникации, в том числе установления ограничения использования подземного пространства.
При разработке проектной документации и строительстве водовода предусмотреть мероприятия, направленные на обеспечение сохранности и эксплуатационной надежности существующих инженерных коммуникаций, попадающих в зону размещения водовода.
В целях обеспечения мероприятий по охране объектов археологического наследия проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории будет осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
2.2. Основные планировочные характеристики проекта планировки территории линейного объекта
Таблица 2.2.1
N п/п | Перечень основных планировочных характеристик | Содержание планировочных характеристик |
1 | 2 | 3 |
1. | Основание подготовки проекта планировки | Распоряжение Москомархитектуры от 25 июня 2018 г. N 401 "О подготовке проекта планировки территории линейного объекта - проектирование и строительство водовода Д=400 мм от магистрали Д=600 мм вдоль Боровского шоссе до ВЗУ Кокошкино (ЗАО, ТиНАО)" |
2. | Перечень проектов планировки территории, выполненных на прилегающую территорию | 1. Проект планировки территории линейного объекта - участок газораспределительной сети для поселения Марушкинское города Москвы, в том числе для деревни Марушкино и садоводческого некоммерческого товарищества "Толстопальцево-5", утвержденный постановлением Правительства Москвы от 22 августа 2017 г. N 570-ПП. 2. Проект планировки участка линейного объекта улично-дорожной сети - автодорожного путепровода на 33 км Киевского направления МЖД для осуществления мероприятий по реконструкции одноуровневого ж/д переезда на 33 км ПК 4 Киевского направления, участок Москва - Бекасово, о.п. Кокошкино/ул. Железнодорожная, поселение Кокошкино города Москвы, утвержденный постановлением Правительства Москвы от 24 декабря 2013 г. N 874-ПП |
3. | Вид работ | Строительство |
4. | Планировочные показатели линейных объектов: | |
4.1. | Протяженность водовода | 6,819 км |
4.2. | Диаметр водовода | 200-150 мм, 400 мм |
5. | Установление технических (охранных) зон подземных коммуникаций | Не требуется |
6. | Изменение границ особо охраняемой зеленой территории | Не требуется |
7. | Изменение границы зоны планируемого размещения линейного объекта | Не требуется |
8 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуются (План "Межевание территории") |
2.3. Перечень мероприятий по реализации проектов планировки территории и последовательность их выполнения
Мероприятия по реализации проекта планировки линейного объекта предусмотрены в один этап.
Для реализации планировочных решений требуется выполнение следующих мероприятий:
- сохранение существующих подземных коммуникаций, не подлежащих реконструкции или ликвидации;
- строительство водовода Д=400 мм - 200-150 мм с подземными камерами,
- благоустройство территории.
В состав размещаемого линейного объекта инженерной инфраструктуры входят следующие объемы:
Таблица 2.3.1
N п/п | Название мероприятия | Единица измерения | Объем |
1 | Строительство водовода диаметром Ду 400 мм, в том числе закрытым способом | м | 5553,5 1951 |
2 | Строительство водопровода диаметром Ду 200-150 мм, в том числе закрытым способом | м | 1266 177 |
3 | Устройство камер | шт | 15 |
2.4. Перечень зон планируемого размещения объектов капитального строительства к чертежам границ зон планируемого размещения линейных объектов и границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
Таблица 2.4.1
| N п/п | N на плане | Назначение зоны планируемого размещения | Наименование объекта | Характеристики объекта | |
| Площадь, кв.м | Протяженность, м | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 1 | Зона планируемого размещения объекта инженерной инфраструктуры | Водовод диаметром Ду 400 мм | 55656 | 5553,5 |
| 2 | 2 | Зона планируемого размещения объекта инженерной инфраструктуры | Водопровод диаметром Ду 200-150 мм | 12369 | 1266 |

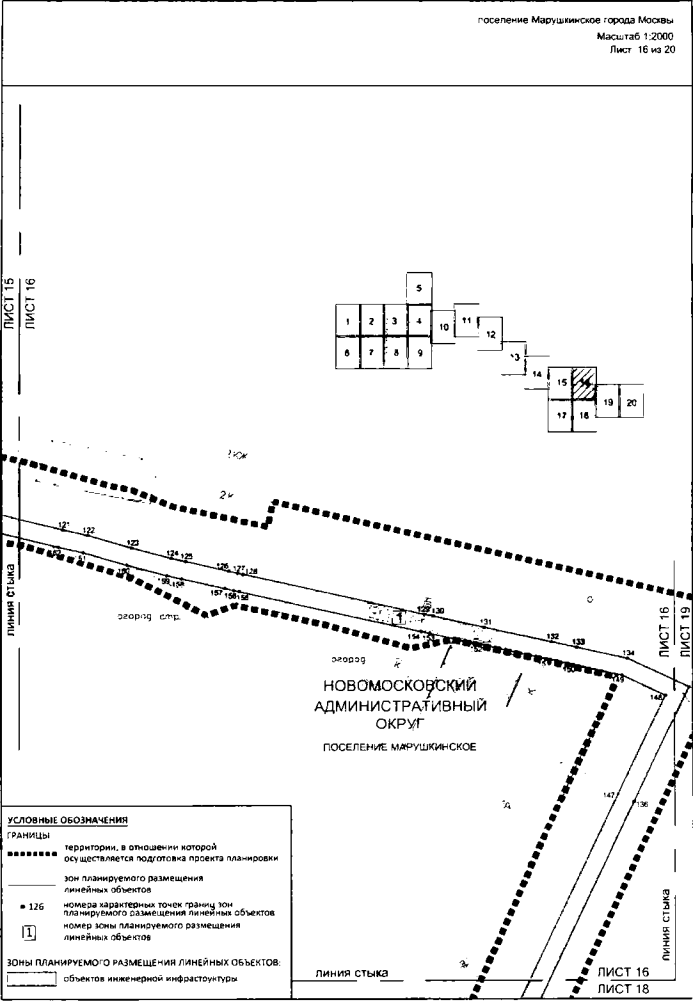

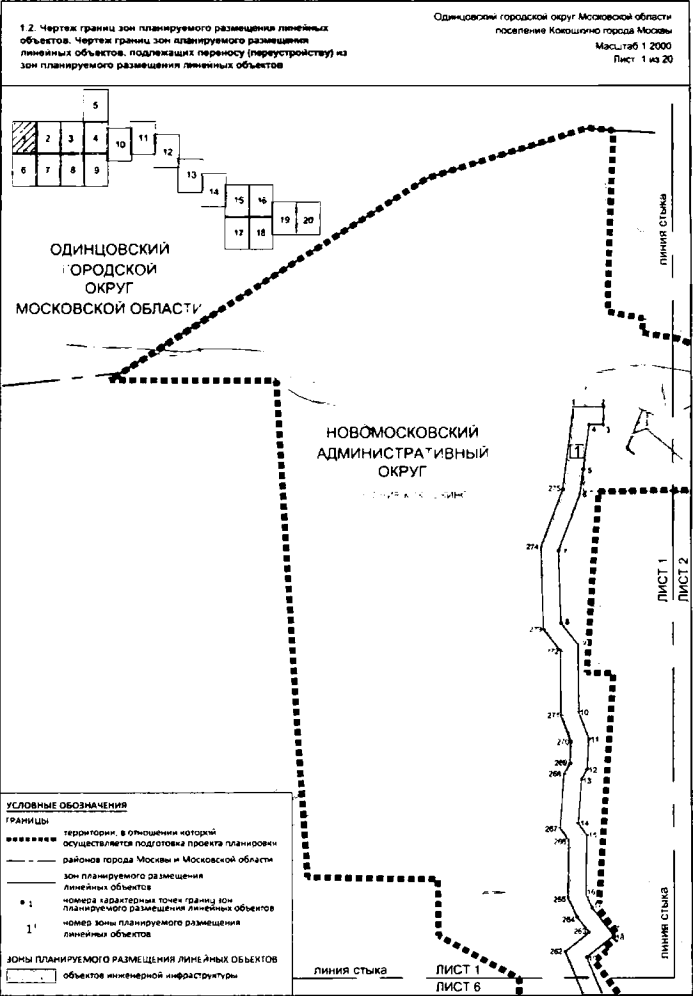

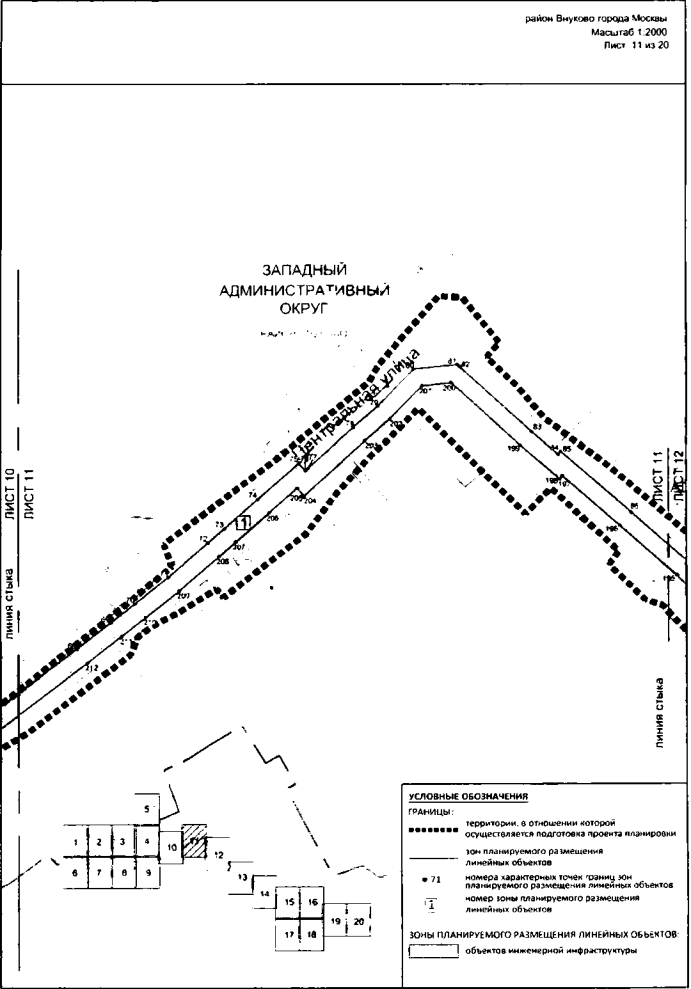

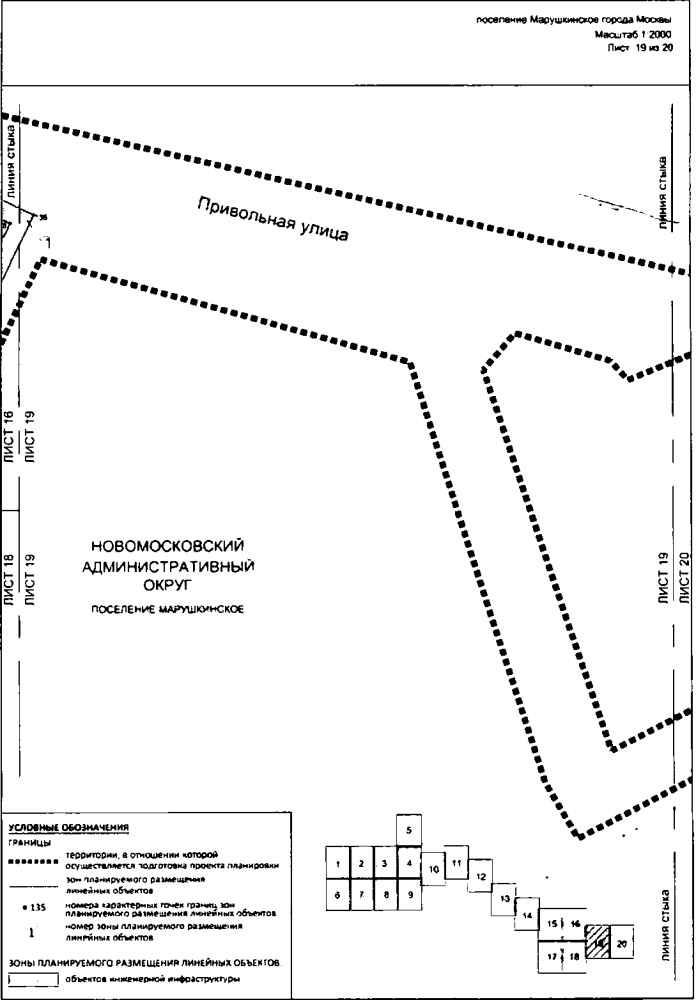

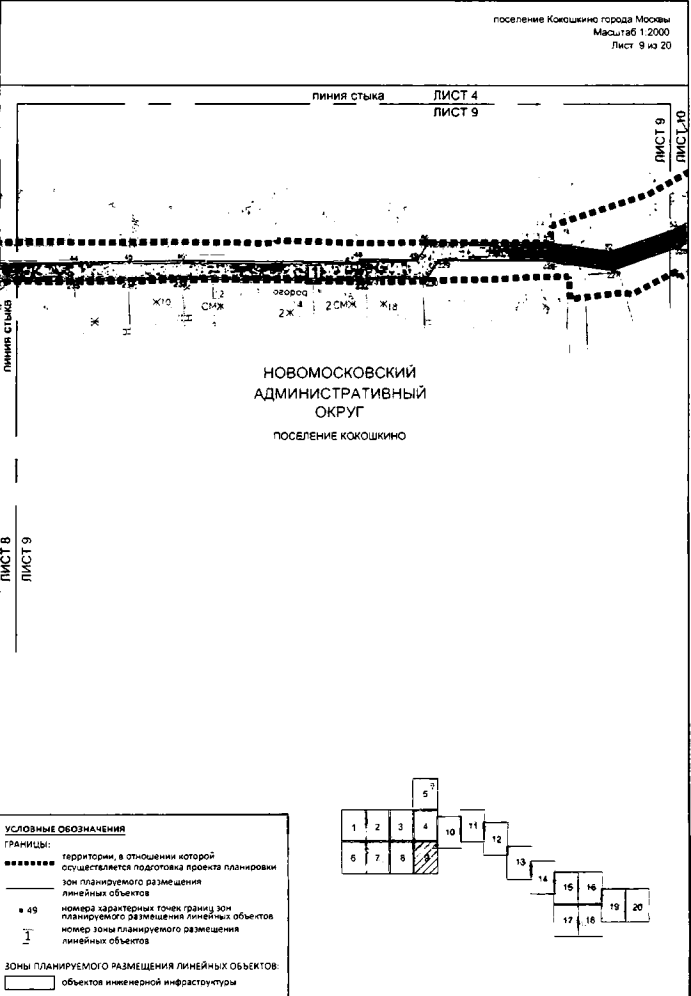

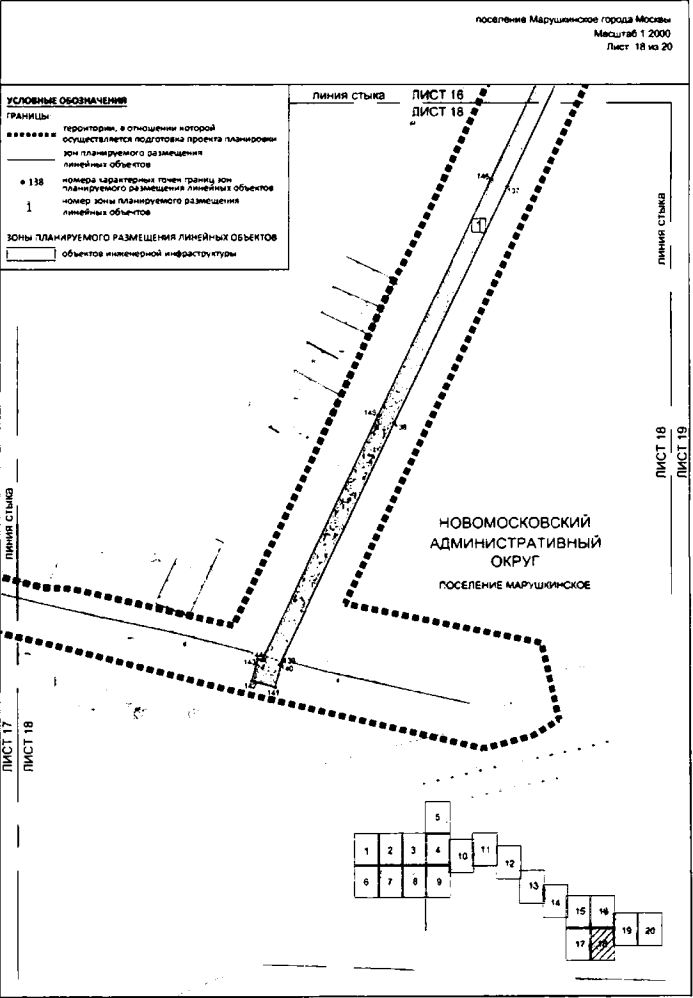

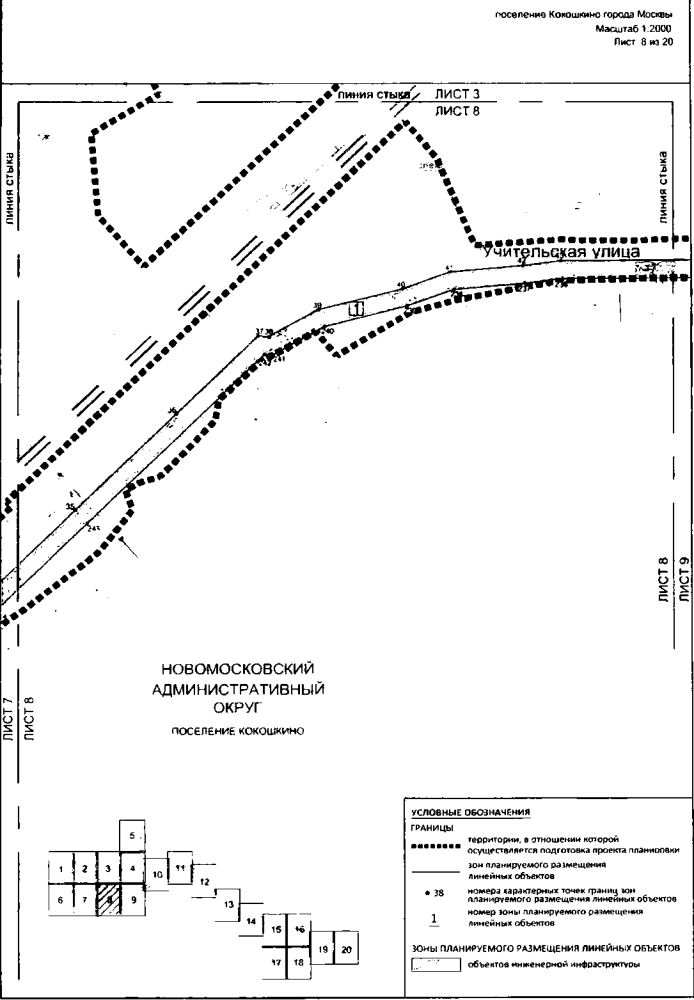

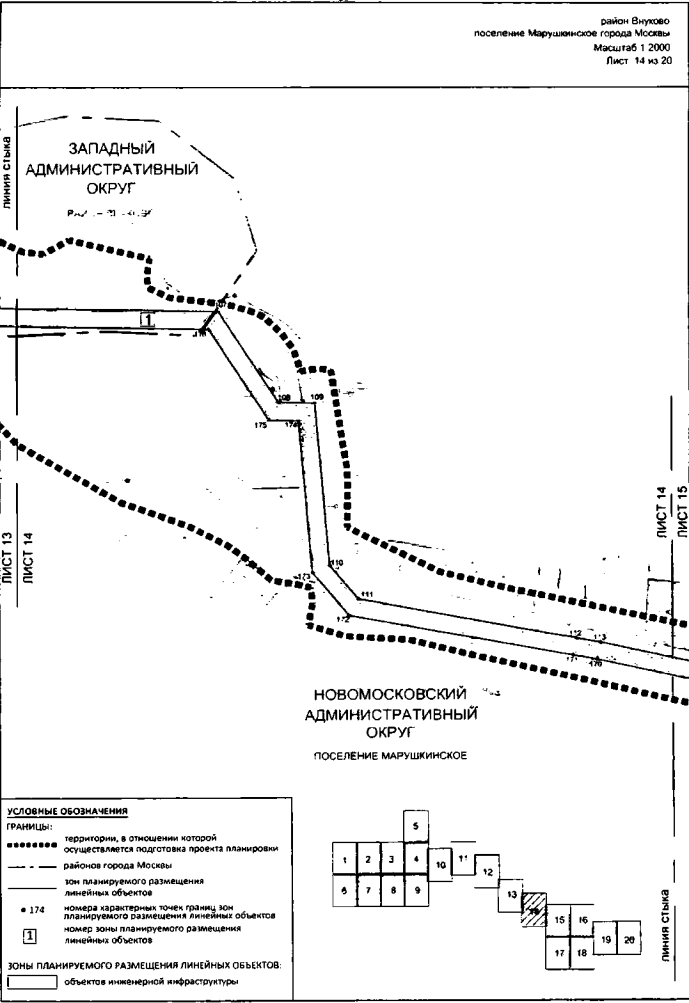

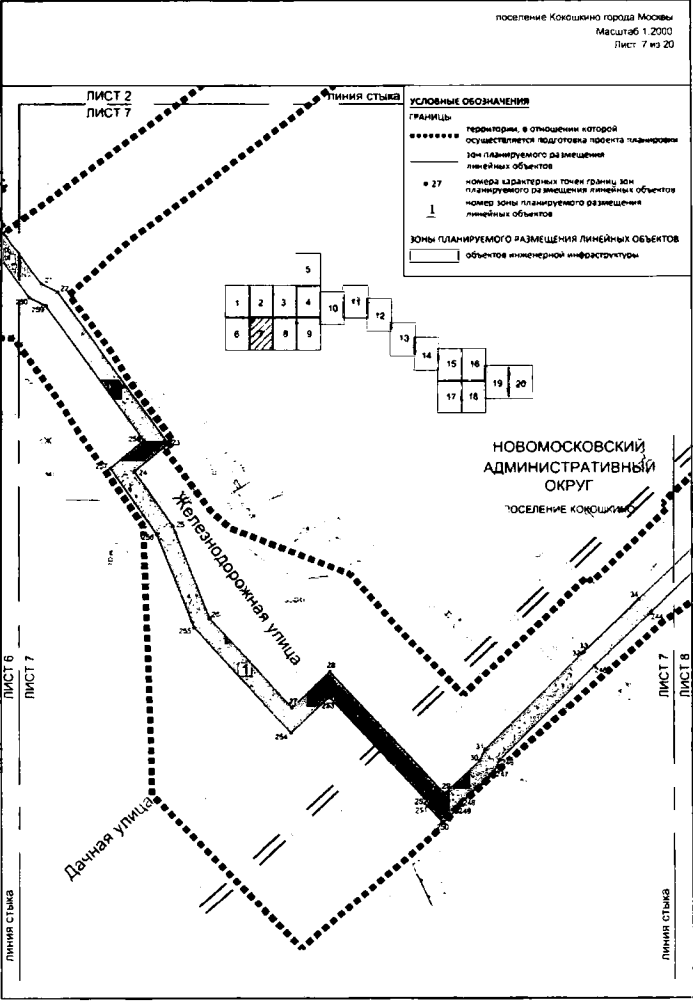

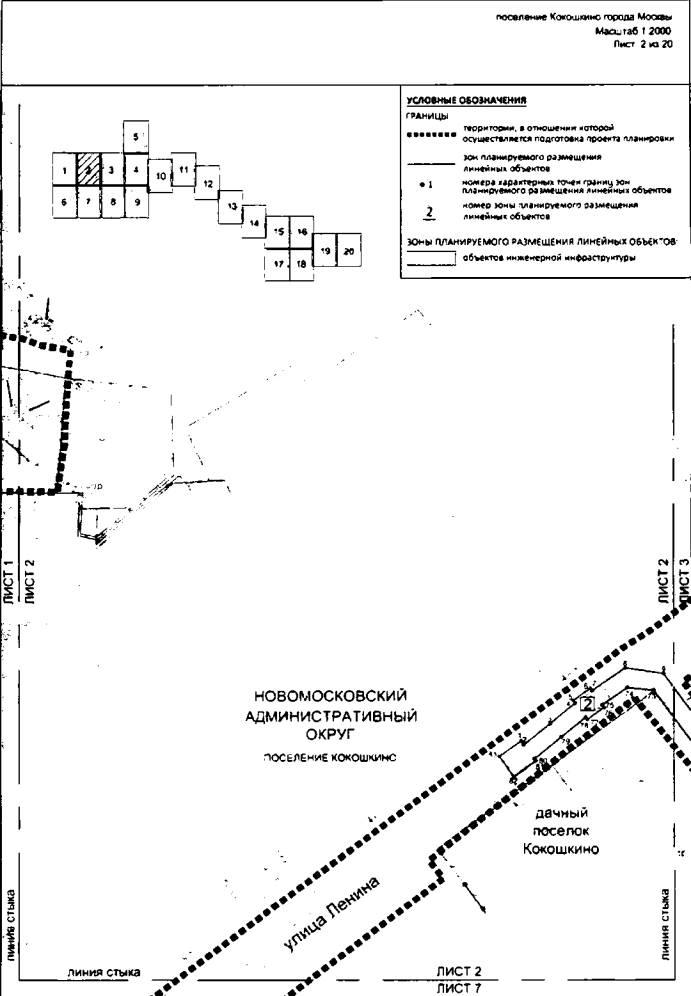

2.5. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
Таблица "Проектируемый водовод Д=400 мм" (участок N 1 на чертеже границ зон планируемого размещения линейных объектов)
Таблица 2.5.1
| Координаты точки (Московская система координат) | ||
Номер точки | X | Y |
1 | 2 | 3 |
1 | -21058,1044 | -6952,4563 |
2 | -21041,3044 | -6952,3697 |
3 | -21041,6302 | -6962,4077 |
4 | -21049,2406 | -6962,4160 |
5 | -21052,5000 | -6986,9613 |
6 | -21054,2631 | -7000,5274 |
7 | -21066,1236 | -7032,0030 |
8 | -21064,9097 | -7072,0980 |
9 | -21055,5766 | -7084,4781 |
10 | -21055,2391 | -7121,8314 |
11 | -21049,6103 | -7137,0587 |
12 | -21050,5522 | -7153,7850 |
13 | -21053,9221 | -7159,7889 |
14 | -21055,7057 | -7183,8358 |
15 | -21051,1412 | -7190,5432 |
16 | -21051,6053 | -7222,8244 |
17 | -21048,0877 | -7230,8394 |
18 | -21036,2038 | -7246,0910 |
19 | -21051,1682 | -7258,0351 |
20 | -21023,5893 | -7324,0225 |
21 | -20991,1069 | -7367,8540 |
22 | -20982,1142 | -7372,3342 |
23 | -20921,4232 | -7455,8547 |
24 | -20939,8592 | -7471,1820 |
25 | -20919,0633 | -7501,0455 |
26 | -20898,8577 | -7552,0915 |
27 | -20853,7027 | -7602,1187 |
28 | -20832,8339 | -7582,0566 |
29 | -20770,1212 | -7650,1411 |
30 | -20750,7893 | -7632,0382 |
31 | -20747,8866 | -7625,7659 |
32 | -20694,3122 | -7572,0379 |
33 | -20694,2669 | -7571,9925 |
34 | -20662,7573 | -7541,9737 |
35 | -20612,0831 | -7493,6970 |
36 | -20556,3950 | -7440,6435 |
37 | -20511,7080 | -7398,0708 |
38 | -20505,7471 | -7398,3793 |
39 | -20478,4710 | -7383,5673 |
40 | -20432,4615 | -7372,1073 |
41 | -20406,0181 | -7362,7717 |
42 | -20365,9100 | -7359,2919 |
43 | -20345,4378 | -7356,7663 |
44 | -20251,6001 | -7356,2862 |
45 | -20221,2345 | -7355,6097 |
46 | -20192,5794 | -7355,1690 |
47 | -20095,5808 | -7356,1117 |
48 | -20094,3252 | -7354,4613 |
49 | -20063,0365 | -7354,8729 |
50 | -20056,7011 | -7344,9639 |
51 | -19990,2463 | -7345,2949 |
52 | -19956,1820 | -7350,1606 |
53 | -19920,2937 | -7337,9044 |
54 | -19876,2909 | -7313,5088 |
55 | -19830,0769 | -7288,0686 |
56 | -19818,3077 | -7280,4415 |
57 | -19796,0772 | -7268,5909 |
58 | -19776,1519 | -7257,9692 |
59 | -19760,0388 | -7248,4969 |
60 | -19733,1613 | -7232,6968 |
61 | -19734,7114 | -7229,7870 |
62 | -19704,7013 | -7212,9071 |
63 | -19709,2918 | -7203,6864 |
64 | -19651,5710 | -7169,3475 |
65 | -19602,7956 | -7140,0096 |
66 | -19599,7466 | -7138,1757 |
67 | -19587,2022 | -7132,6119 |
68 | -19530,9832 | -7089,1167 |
69 | -19512,2912 | -7074,1897 |
70 | -19498,9952 | -7063,5718 |
71 | -19480,5840 | -7048,8691 |
72 | -19458,5701 | -7029,6664 |
73 | -19449,4534 | -7021,7139 |
74 | -19430,9003 | -7005,5300 |
75 | -19407,9301 | -6985,4932 |
76 | -19404,3030 | -6989,6140 |
77 | -19402,6613 | -6988,1645 |
78 | -19377,7890 | -6965,5811 |
79 | -19364,2238 | -6953,9269 |
80 | -19344,1655 | -6933,1446 |
81 | -19320,2282 | -6930,7195 |
82 | -19319,1204 | -6931,7583 |
83 | -19278,8372 | -6968,2357 |
84 | -19264,2462 | -6980,7049 |
85 | -19262,7900 | -6979,0779 |
86 | -19223,5345 | -7013,0478 |
87 | -19191,3288 | -7041,4036 |
88 | -19169,1829 | -7064,8127 |
89 | -19164,9730 | -7068,9606 |
90 | -19152,0911 | -7054,5771 |
91 | -19005,3433 | -7188,3470 |
92 | -18946,1969 | -7242,2627 |
93 | -18941,2793 | -7288,0653 |
94 | -18862,4797 | -7362,6135 |
95 | -18752,3955 | -7467,4155 |
96 | -18746,7390 | -7480,6607 |
97 | -18696,6387 | -7527,3268 |
98 | -18692,7544 | -7536,1860 |
99 | -18682,4313 | -7545,3217 |
100 | -18661,6581 | -7565,2760 |
101 | -18651,8679 | -7572,6332 |
102 | -18636,4131 | -7569,1609 |
103 | -18604,2010 | -7600,8242 |
104 | -18590,2250 | -7613,1273 |
105 | -18561,9084 | -7638,0543 |
106 | -18498,8265 | -7693,5851 |
107 | -18372,6455 | -7695,7419 |
108 | -18339,4626 | -7745,7884 |
109 | -18319,5090 | -7746,2737 |
110 | -18311,7254 | -7835,7464 |
111 | -18296,0521 | -7854,1143 |
112 | -18176,3787 | -7876,1294 |
113 | -18163,0421 | -7878,5828 |
114 | -18084,9423 | -7895,8282 |
115 | -18035,5093 | -7906,7559 |
116 | -17935,6876 | -7928,8075 |
117 | -17938,9366 | -7945,3810 |
118 | -17873,6198 | -7965,8251 |
119 | -17847,4346 | -7974,0211 |
120 | -17821,4131 | -7967,4647 |
121 | -17739,4867 | -7987,1849 |
122 | -17725,8111 | -7990,3123 |
123 | -17701,4370 | -7997,3014 |
124 | -17679,8900 | -8002,9976 |
125 | -17672,1196 | -8004,7402 |
126 | -17648,2323 | -8010,0535 |
127 | -17643,3055 | -8011,1494 |
128 | -17640,4195 | -8011,7914 |
129 | -17540,5387 | -8034,0084 |
130 | -17535,9681 | -8035,0251 |
131 | -17508,0009 | -8041,2460 |
132 | -17471,0564 | -8049,4638 |
133 | -17456,9844 | -8052,5939 |
134 | -17429,0280 | -8058,8124 |
135 | -17395,0319 | -8074,8257 |
136 | -17425,5553 | -8138,8594 |
137 | -17494,2241 | -8282,9165 |
138 | -17556,3512 | -8413,2502 |
139 | -17619,6151 | -8546,7585 |
140 | -17618,8386 | -8546,9684 |
141 | -17622,2050 | -8559,4215 |
142 | -17635,1407 | -8555,9247 |
143 | -17631,7744 | -8543,4716 |
144 | -17629,4245 | -8544,1069 |
145 | -17565,3831 | -8408,9577 |
146 | -17503,2510 | -8278,6136 |
147 | -17434,5822 | -8134,5564 |
148 | -17408,3816 | -8079,5914 |
149 | -17432,2839 | -8068,3326 |
150 | -17459,1557 | -8062,3553 |
151 | -17473,2277 | -8059,2252 |
152 | -17510,1721 | -8051,0074 |
153 | -17538,1394 | -8044,7865 |
154 | -17542,7100 | -8043,7699 |
155 | -17642,5908 | -8021,5528 |
156 | -17645,4768 | -8020,9109 |
157 | -17650,4036 | -8019,8150 |
158 | -17674,2993 | -8014,4997 |
159 | -17682,2629 | -8012,7139 |
160 | -17704,0934 | -8006,9427 |
161 | -17728,3058 | -8000,0000 |
162 | -17741,7715 | -7996,9206 |
163 | -17821,3584 | -7977,7634 |
164 | -17847,7282 | -7984,4076 |
165 | -17876,6068 | -7975,3686 |
166 | -17950,4733 | -7952,2484 |
167 | -17947,3793 | -7936,4658 |
168 | -18037,6671 | -7916,5203 |
169 | -18087,0997 | -7905,5927 |
170 | -18165,0254 | -7888,3857 |
171 | -18178,1879 | -7885,9644 |
172 | -18301,3540 | -7863,3068 |
173 | -18321,4103 | -7839,8023 |
174 | -18328,6960 | -7756,0532 |
175 | -18344,9166 | -7755,6587 |
176 | -18378,0737 | -7705,6513 |
177 | -18502,6345 | -7703,5555 |
178 | -18568,5159 | -7645,5603 |
179 | -18596,8325 | -7620,6333 |
180 | -18611,0150 | -7608,1486 |
181 | -18639,5373 | -7580,1121 |
182 | -18654,1827 | -7583,4025 |
183 | -18668,1493 | -7572,9069 |
184 | -18689,2115 | -7552,6750 |
185 | -18701,0293 | -7542,2165 |
186 | -18704,9670 | -7533,2353 |
187 | -18755,1040 | -7486,5351 |
188 | -18760,7829 | -7473,2377 |
189 | -18869,3635 | -7369,8671 |
190 | -18950,8288 | -7292,7970 |
191 | -18955,7351 | -7247,0993 |
192 | -19151,3723 | -7068,7636 |
193 | -19164,5207 | -7083,4447 |
194 | -19176,3264 | -7071,8127 |
195 | -19198,2796 | -7048,6074 |
196 | -19230,1106 | -7020,5815 |
197 | -19261,8970 | -6993,0750 |
198 | -19263,3030 | -6994,6460 |
199 | -19285,4711 | -6975,7755 |
200 | -19323,6449 | -6941,1169 |
201 | -19339,5137 | -6942,7245 |
202 | -19357,4149 | -6961,2718 |
203 | -19371,1684 | -6973,0769 |
204 | -19405,0788 | -7003,8667 |
205 | -19408,8589 | -6999,5733 |
206 | -19424,3267 | -7013,0659 |
207 | -19442,8799 | -7029,2498 |
208 | -19451,9966 | -7037,2023 |
209 | -19474,1742 | -7056,5477 |
210 | -19492,7550 | -7071,3859 |
211 | -19506,0511 | -7082,0038 |
212 | -19524,8032 | -7096,9788 |
213 | -19582,0408 | -7141,2621 |
214 | -19595,1245 | -7147,0651 |
215 | -19597,6412 | -7148,5789 |
216 | -19646,4374 | -7177,9293 |
217 | -19696,2044 | -7207,5363 |
218 | -19691,5119 | -7216,9618 |
219 | -19721,2902 | -7233,7113 |
220 | -19719,8269 | -7236,4580 |
221 | -19754,9710 | -7257,1177 |
222 | -19771,2638 | -7266,6956 |
223 | -19791,3731 | -7277,4154 |
224 | -19813,2272 | -7289,0653 |
225 | -19824,9398 | -7296,6558 |
226 | -19917,0619 | -7347,3678 |
227 | -19955,2207 | -7360,3994 |
228 | -19990,9816 | -7355,2914 |
229 | -20051,2429 | -7354,9912 |
230 | -20057,6483 | -7365,0097 |
231 | -20089,4179 | -7364,5267 |
232 | -20090,6605 | -7366,1600 |
| 233 | -20192,5511 | -7365,1697 |
234 | -20221,0463 | -7365,6079 |
235 | -20251,4632 | -7366,2856 |
236 | -20344,7979 | -7366,7632 |
237 | -20364,8653 | -7369,2388 |
238 | -20403,8875 | -7372,6245 |
239 | -20429,5820 | -7381,6957 |
240 | -20474,8182 | -7392,9630 |
241 | -20503,4506 | -7408,5116 |
242 | -20507,9265 | -7408,2799 |
243 | -20605,1854 | -7500,9373 |
244 | -20655,8596 | -7549,2140 |
245 | -20687,2310 | -7579,0989 |
246 | -20739,5550 | -7631,5728 |
247 | -20742,5321 | -7638,0059 |
248 | -20761,9763 | -7656,2140 |
249 | -20761,1234 | -7657,1071 |
250 | -20770,8498 | -7666,4695 |
251 | -20779,8282 | -7657,0679 |
252 | -20778,5075 | -7655,7967 |
253 | -20833,2681 | -7596,3454 |
254 | -20854,2117 | -7616,4794 |
255 | -20907,4911 | -7557,4512 |
256 | -20927,9337 | -7505,8064 |
257 | -20953,3123 | -7469,3621 |
258 | -20935,0202 | -7454,1543 |
259 | -20988,7647 | -7380,1932 |
260 | -20997,7131 | -7375,7351 |
261 | -21032,3472 | -7329,0001 |
262 | -21063,3052 | -7254,9277 |
263 | -21050,1667 | -7244,4410 |
264 | -21056,7430 | -7236,0011 |
265 | -21061,6355 | -7224,8534 |
266 | -21061,1856 | -7193,5578 |
267 | -21065,9365 | -7186,5765 |
268 | -21063,7302 | -7156,8326 |
269 | -21060,4061 | -7150,9103 |
270 | -21059,7115 | -7138,5741 |
271 | -21065,2229 | -7123,6642 |
272 | -21065,5464 | -7087,8653 |
273 | -21074,8089 | -7075,5788 |
274 | -21076,1789 | -7030,3282 |
275 | -21064,0302 | -6998,0880 |
Таблица "Проектируемый водопровод Д=200-150 мм" (участок N 2 на чертеже г раниц зон планируемого размещения линейных объектов)
Таблица 2.5.2
| Координаты точки (Московская система координат) | ||
| Номер точки | X | Y |
| 1 | 2 | 3 |
| 1 | -20727,6384 | -7137,3649 |
| 2 | -20726,1308 | -7139,3925 |
| 3 | -20711,5768 | -7127,4538 |
| 4 | -20697,8933 | -7116,1632 |
| 5 | -20698,9706 | -7114,6822 |
| 6 | -20689,3392 | -7107,6762 |
| 7 | -20688,3752 | -7109,0014 |
| 8 | -20670,0688 | -7096,3873 |
| 9 | -20648,7266 | -7099,8203 |
| 10 | -20608,7703 | -7154,4866 |
| 11 | -20606,7439 | -7160,7641 |
| 12 | -20590,6054 | -7196,3283 |
| 13 | -20565,6031 | -7233,1840 |
| 14 | -20564,5519 | -7232,4459 |
| 15 | -20559,5298 | -7239,5991 |
| 16 | -20516,5230 | -7243,0948 |
| 17 | -20441,3575 | -7178,6111 |
| 18 | -20427,5526 | -7170,7412 |
| 19 | -20390,4269 | -7135,9935 |
| 20 | -20380,0506 | -7146,5645 |
| 21 | -20298,3606 | -7070,0201 |
| 22 | -20274,8842 | -7048,0226 |
| 23 | -20195,5802 | -6974,0084 |
| 24 | -20080,2352 | -6864,1338 |
| 25 | -20042,3177 | -6827,8531 |
| 26 | -19976,2546 | -6779,0186 |
| 27 | -19945,3827 | -6752,8986 |
| 28 | -19946,1244 | -6751,3843 |
| 29 | -19951,4526 | -6746,1849 |
| 30 | -19954,4408 | -6742,6574 |
| 31 | -19976,2607 | -6721,7773 |
| 32 | -19979,5934 | -6724,0524 |
| 33 | -19982,1560 | -6721,4646 |
| 34 | -19993,2336 | -6707,8356 |
| 35 | -19989,1715 | -6694,6033 |
| 36 | -19985,0370 | -6692,8777 |
| 37 | -19985,0104 | -6690,3237 |
| 38 | -19959,0867 | -6668,8141 |
| 39 | -19959,6699 | -6665,4774 |
| 40 | -19953,4178 | -6660,3269 |
| 41 | -19945,6782 | -6669,8321 |
| 42 | -19951,2769 | -6675,4292 |
| 43 | -19975,0208 | -6695,0346 |
| 44 | -19974,9880 | -6699,4744 |
| 45 | -19980,9824 | -6702,0025 |
| 46 | -19982,1080 | -6705,6692 |
| 47 | -19977,9303 | -6710,8091 |
| 48 | -19975,2593 | -6708,9858 |
| 49 | -19962,4127 | -6721,1115 |
| 50 | -19947,1252 | -6735,8210 |
| 51 | -19943,8654 | -6739,6812 |
| 52 | -19937,9292 | -6745,3819 |
| 53 | -19932,9741 | -6755,4990 |
| 54 | -19970,0462 | -6786,8648 |
| 55 | -20035,8630 | -6835,5172 |
| 56 | -20073,3298 | -6871,3668 |
| 57 | -20188,7198 | -6981,2842 |
| 58 | -20268,0539 | -7055,3265 |
| 59 | -20291,5231 | -7077,3173 |
| 60 | -20380,3428 | -7160,5422 |
| 61 | -20390,7230 | -7149,9673 |
| 62 | -20421,5781 | -7178,8460 |
| 63 | -20435,5731 | -7186,8243 |
| 64 | -20513,1768 | -7253,3998 |
| 65 | -20565,0691 | -7249,1819 |
| 66 | -20567,4100 | -7250,8253 |
| 67 | -20575,1097 | -7239,8583 |
| 68 | -20573,7885 | -7238,9308 |
| 69 | -20599,3449 | -7201,2584 |
| 70 | -20615,3987 | -7166,3607 |
| 71 | -20617,7995 | -7159,1077 |
| 72 | -20620,1625 | -7155,9743 |
| 73 | -20654,2144 | -7109,2605 |
| 74 | -20668,7302 | -7107,6091 |
| 75 | -20682,5803 | -7117,1526 |
| 76 | -20681,5522 | -7118,6315 |
| 77 | -20691,0646 | -7125,5509 |
| 78 | -20691,9999 | -7124,2651 |
| 79 | -20705,2235 | -7135,1762 |
| 80 | -20720,1566 | -7147,4258 |
| 81 | -20719,3624 | -7148,4937 |
| 82 | -20731,8110 | -7157,2747 |
| 83 | -20739,7639 | -7146,0108 |
