ПРАВИТЕЛЬСТВО МОСКВЫ
ПОСТАНОВЛЕНИЕ
5 августа 2019 г. N 980-ПП
Об утверждении проекта планировки территории линейных объектов - водовод от Северной станции водоподготовки до Ленинградского шоссе (I пусковой комплекс) и сеть водостока под железной дорогой Савеловского направления Московской железной дороги
(В редакции Постановления Правительства Москвы от 26.11.2019 N 1576-ПП)
В соответствии с Градостроительным кодексом Российской Федерации, постановлением Правительства Российской Федерации от 12 мая 2017 г. N 564 "Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов", Законом города Москвы от 25 июня 2008 г. N 28 "Градостроительный кодекс города Москвы" и пунктом 8.1 постановления Правительства Москвы от 30 апреля 2019 г. N 449-ПП "Об утверждении Положения о составе, порядке подготовки, согласования и представления на утверждение проектов планировки территории в городе Москве" Правительство Москвы постановляет: (В редакции Постановления Правительства Москвы от 26.11.2019 N 1576-ПП)
1. Утвердить проект планировки территории линейных объектов - водовод от Северной станции водоподготовки до Ленинградского шоссе (I пусковой комплекс) и сеть водостока под железной дорогой Савеловского направления Московской железной дороги (приложение).
2. Контроль за выполнением настоящего постановления возложить на заместителя Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Хуснуллина М.Ш.
Мэр Москвы С.С.Собянин
Приложение
к постановлению Правительства Москвы
от 5 августа 2019 г. N 980-ПП
Проект планировки
территории линейных объектов - водовод от Северной станции водоподготовки до Ленинградского шоссе (I пусковой комплекс) и сеть водостока под железной дорогой Савеловского направления Московской железной дороги

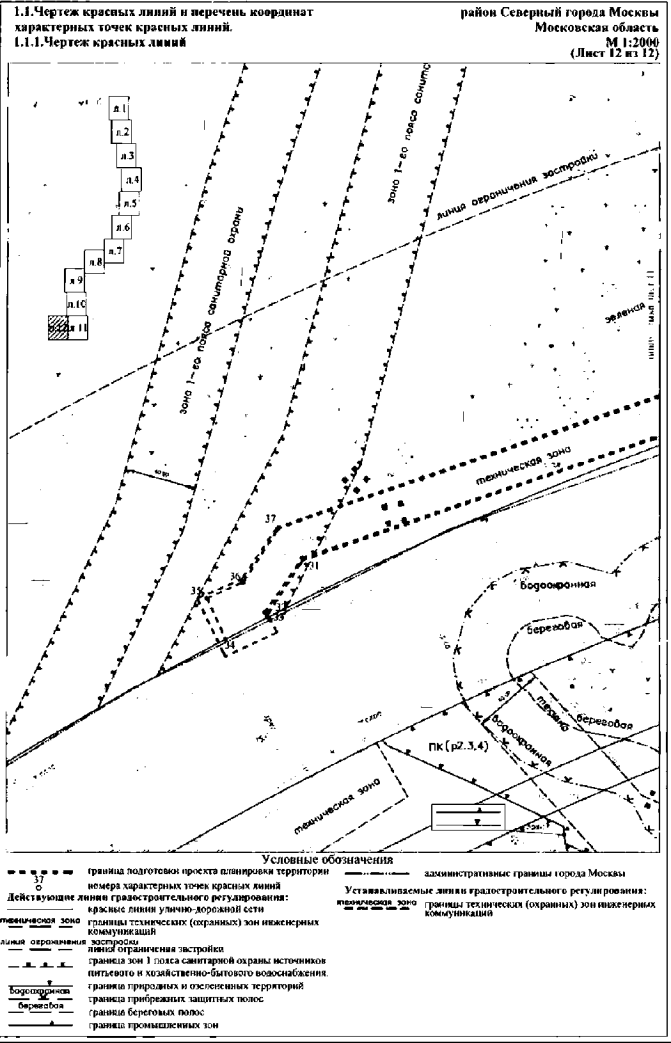

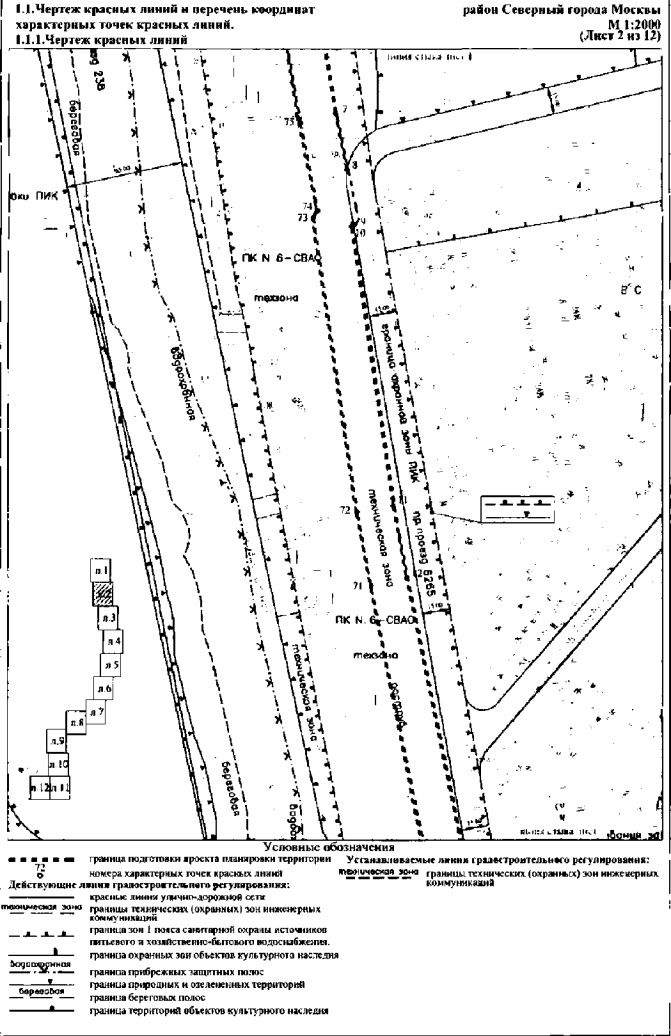

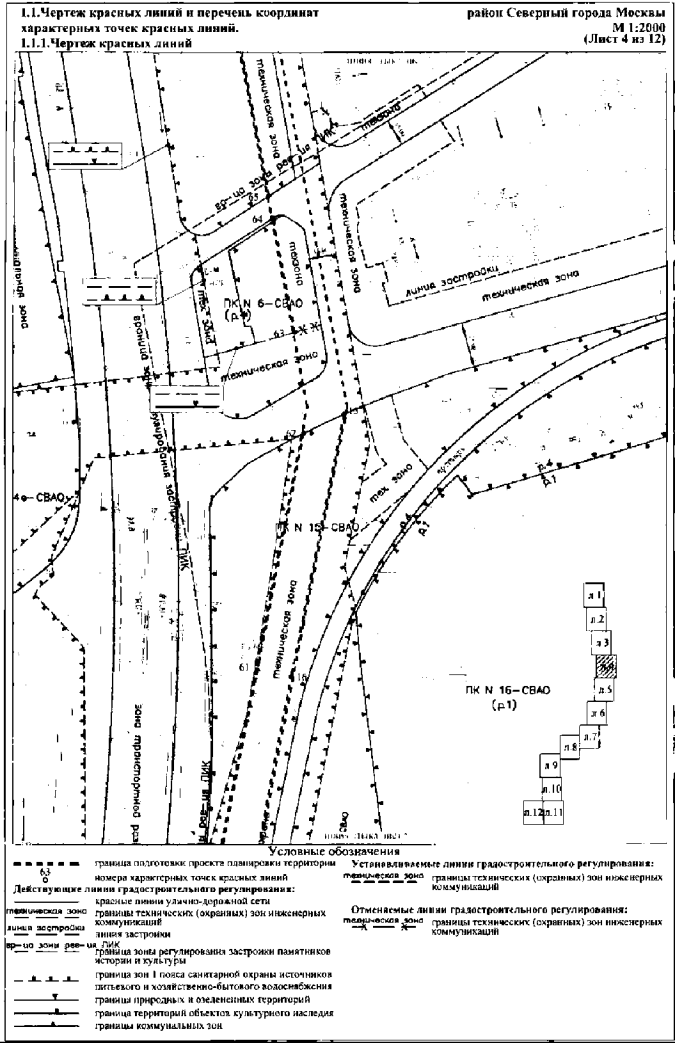

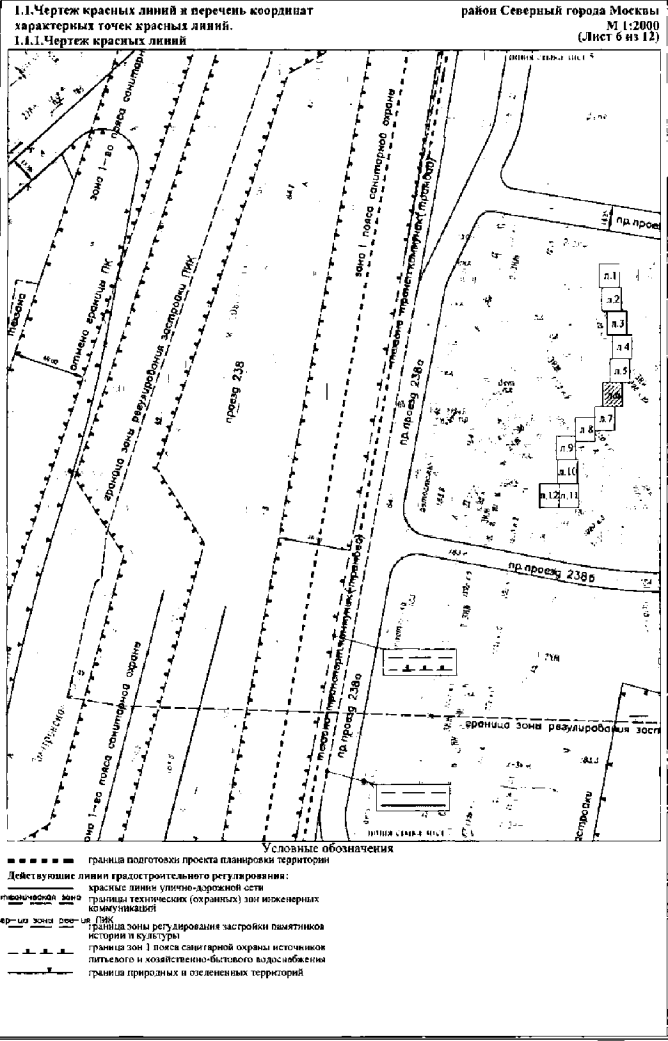

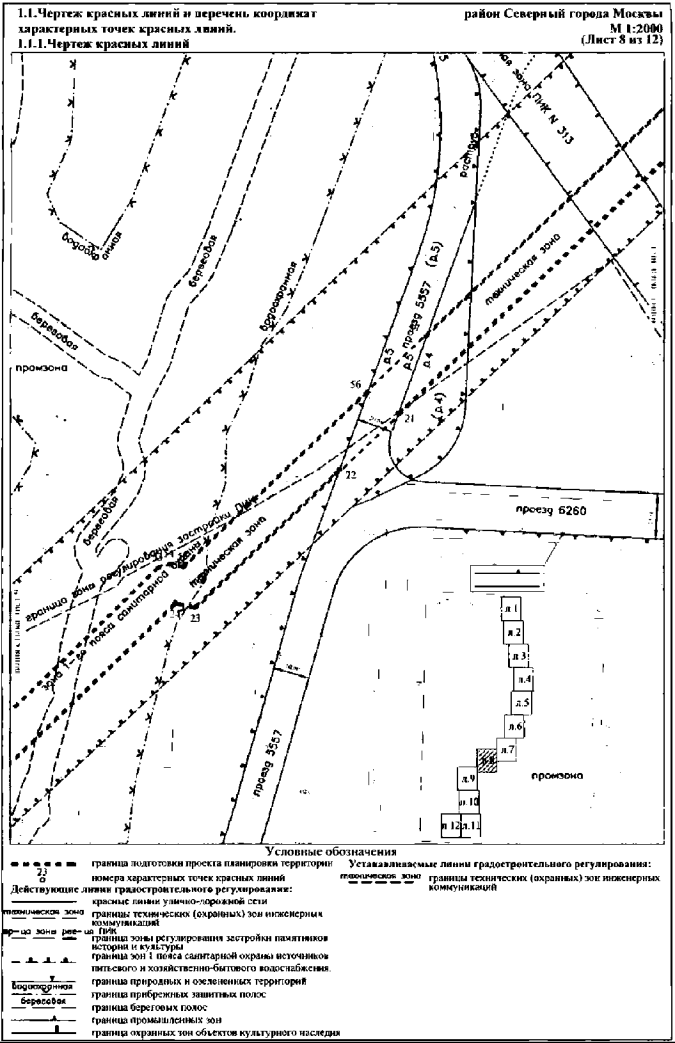

1. Графическая часть

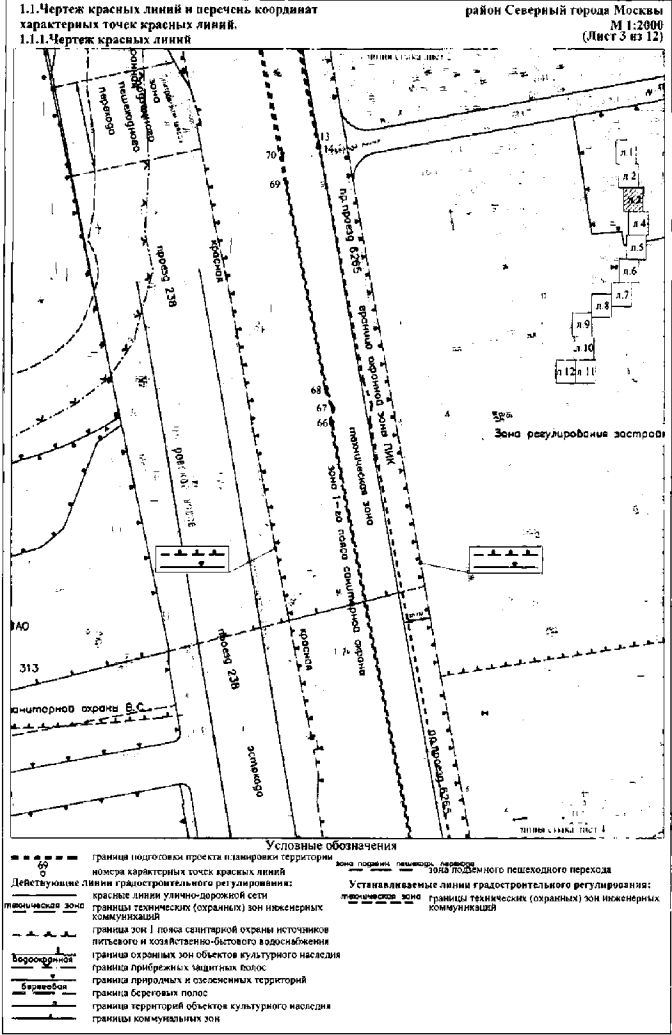

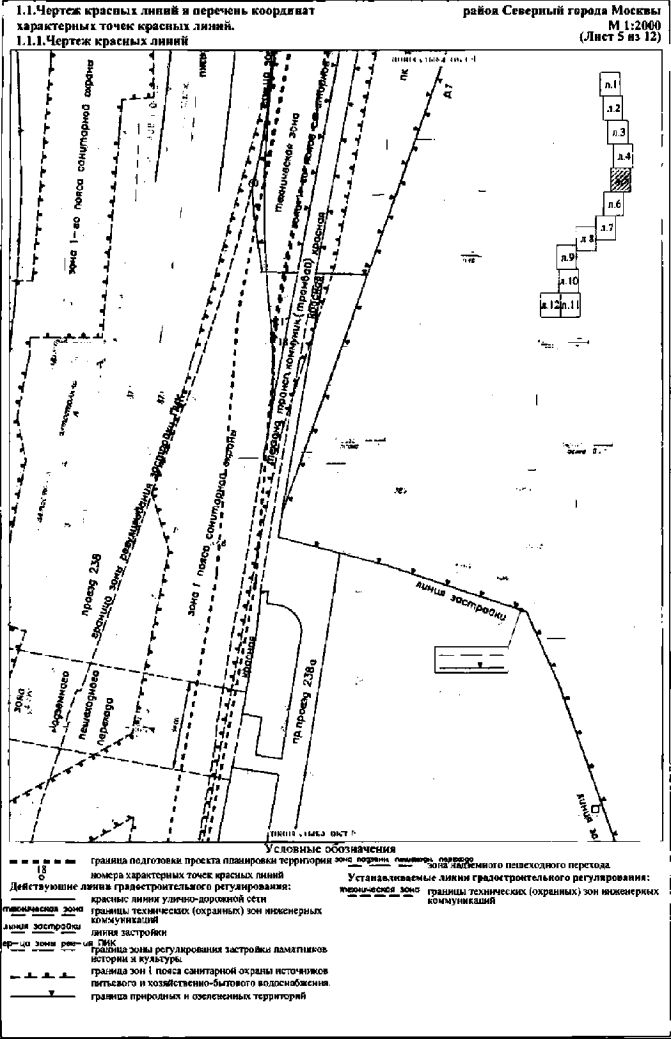

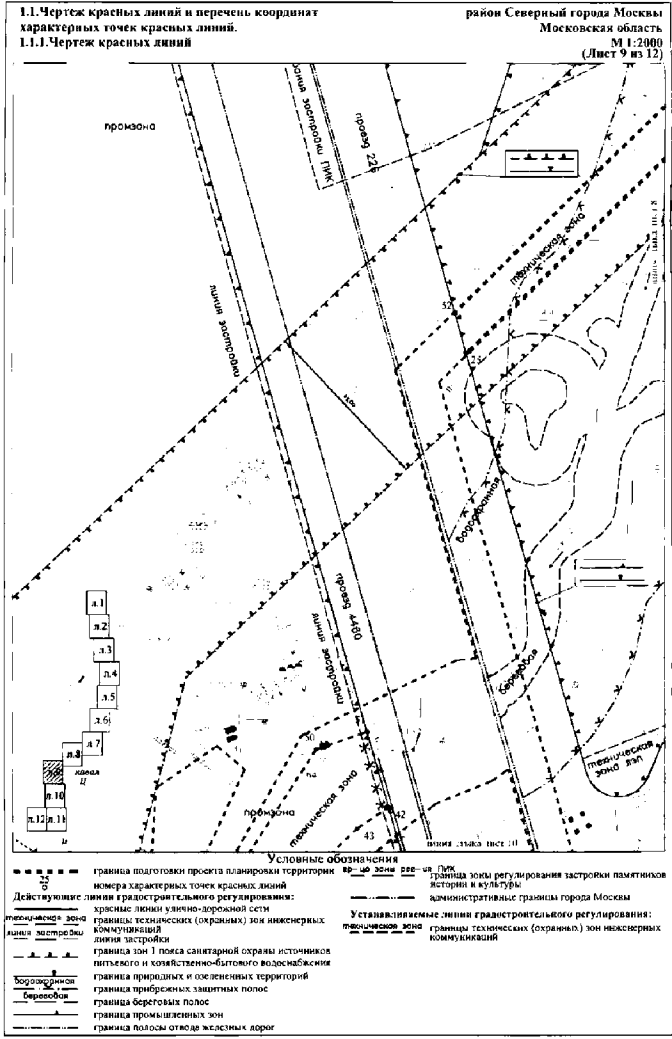

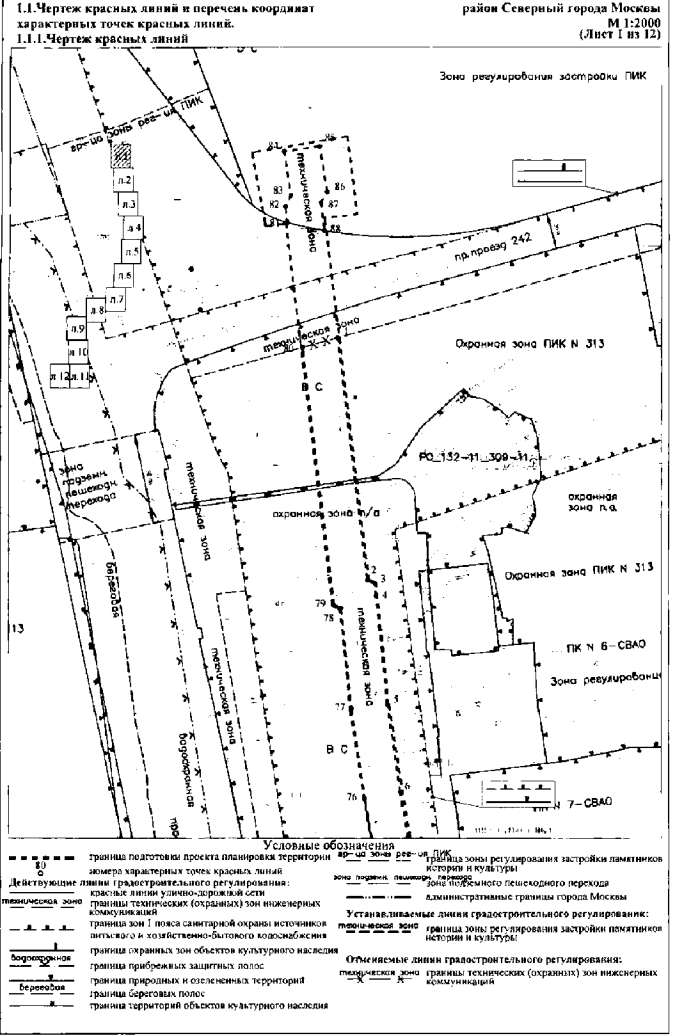

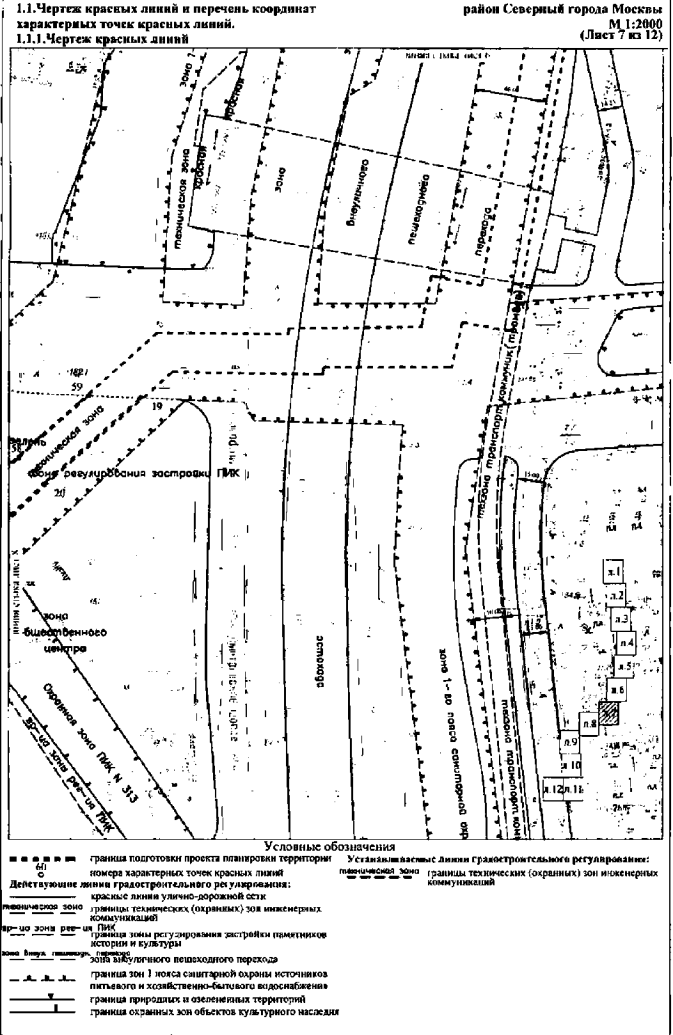

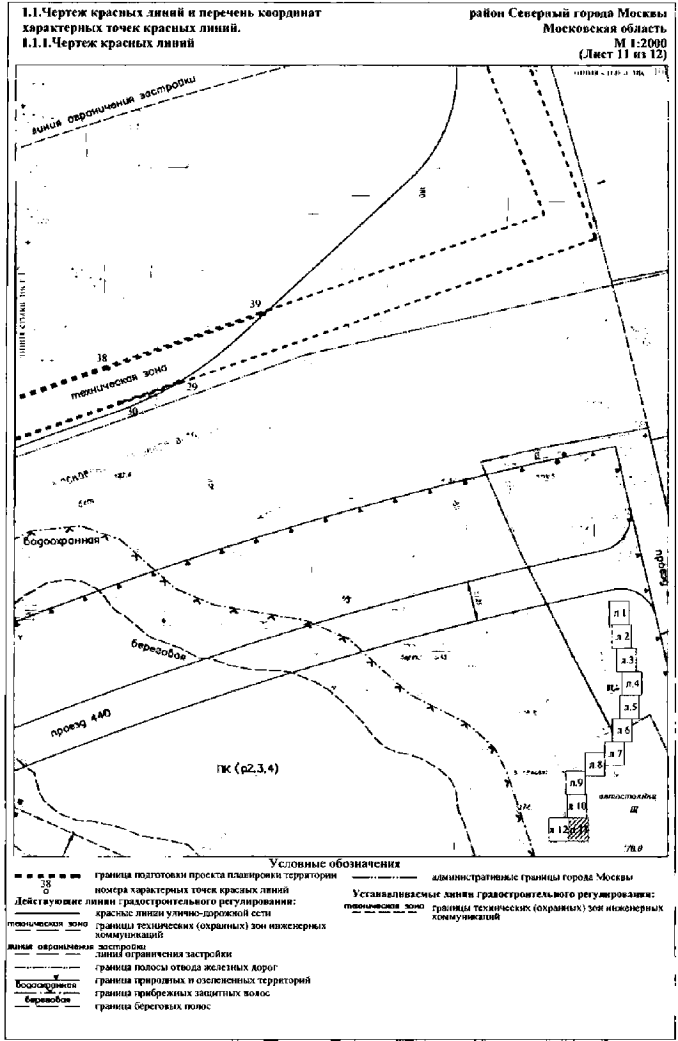

1.1.2. Перечень координат характерных точек красных линий
| N точки | Московская система координат | N точки | Московская система координат | N точки | Московская система координат | |||
| Координаты | Координаты | Координаты | ||||||
| X | У | X | У | X | У | |||
| 1 | 2960,01 | 30766,01 | 31 | 1837,49 | 26608,21 | 61 | 3147,69 | 29270,96 |
| 2 | 2976,83 | 30631,74 | 32 | 1816,99 | 26578,23 | 62 | 3173,30 | 29402,02 |
| 3 | 2980,89 | 30630,00 | 33 | 1818,37 | 26575,52 | 63 | 3168,28 | 29457,71 |
| 4 | 2981,64 | 30623,26 | 34 | 1795,06 | 26563,41 | 64 | 3156,22 | 29520,47 |
| 5 | 2988,00 | 30562,26 | 35 | 1784,76 | 26585,94 | 65 | 3153,88 | 29532,63 |
| 6 | 2995,17 | 30513,01 | 36 | 1804,88 | 26594,89 | 66 | 3094,10 | 29843,64 |
| 7 | 3005,85 | 30451,81 | 37 | 1824,51 | 26624,90 | 67 | 3094,94 | 29851,20 |
| 8 | 3012,12 | 30420,94 | 38 | 2087,22 | 26715,07 | 68 | 3091,14 | 29862,01 |
| 9 | 3015,71 | 30391,22 | 39 | 2173,06 | 26744,98 | 69 | 3068,57 | 29975,85 |
| 10 | 3014,65 | 30389,71 | 40 | 2216,85 | 27109,48 | 70 | 3066,33 | 29991,98 |
| 11 | 3037,94 | 30235,62 | 41 | 2246,43 | 27118,23 | 71 | 3025,80 | 30191,73 |
| 12 | 3045,43 | 30195,57 | 42 | 2182,21 | 27344,74 | 72 | 3018,22 | 30232,29 |
| 13 | 3086,05 | 29995,34 | 43 | 2164,67 | 27332,86 | 73 | 2993,74 | 30394,73 |
| 14 | 3086,89 | 29995,49 | 44 | 2114,00 | 27284,14 | 74 | 2996,30 | 30398,38 |
| 15 | 3195,73 | 29412,52 | 45 | 2111,21 | 27261,81 | 75 | 2986,52 | 30446,49 |
| 16 | 3166,44 | 29267,30 | 46 | 2106,82 | 27253,85 | 76 | 2975,42 | 30509,88 |
| 17 | 3120,20 | 29024,41 | 47 | 2094,01 | 27250,56 | 77 | 2968,14 | 30559,85 |
| 18 | 3118,83 | 29013,54 | 48 | 2070,05 | 27275,07 | 78 | 2962,29 | 30616,23 |
| 19 | 2769,19 | 28105,08 | 49 | 2088,78 | 27294,49 | 79 | 2958,41 | 30617,90 |
| 20 | 2715,63 | 28057,49 | 50 | 2141,98 | 27377,24 | 80 | 2940,61 | 30760,62 |
| 21 | 2549,67 | 27899,72 | 51 | 2170,20 | 27387,10 | 81 | 2932,02 | 30829,46 |
| 22 | 2517,07 | 27868,72 | 52 | 2219,00 | 27619,92 | 82 | 2930,94 | 30838,16 |
| 23 | 2437,35 | 27792,93 | 53 | 2417,06 | 27814,21 | 83 | 2934,06 | 30844,41 |
| 24 | 2426,26 | 27795,22 | 54 | 2423,39 | 27816,10 | 84 | 2930,12 | 30868,52 |
| 25 | 2225,23 | 27598,02 | 55 | 2431,05 | 27814,66 | 85 | 2949,86 | 30871,30 |
| 26 | 2251,89 | 27098,99 | 56 | 2532,53 | 27911,09 | 86 | 2954,04 | 30846,16 |
| 27 | 2235,70 | 27094,20 | 57 | 2565,13 | 27942,07 | 87 | 2950,70 | 30840,36 |
| 28 | 2259,65 | 27032,88 | 58 | 2702,10 | 28072,22 | 88 | 2952,61 | 30825,04 |
| 29 | 2125,92 | 26707,37 | 59 | 2740,40 | 28106,26 | |||
| 30 | 2093,76 | 26696,17 | 60 | 3114,40 | 29099,46 | |||

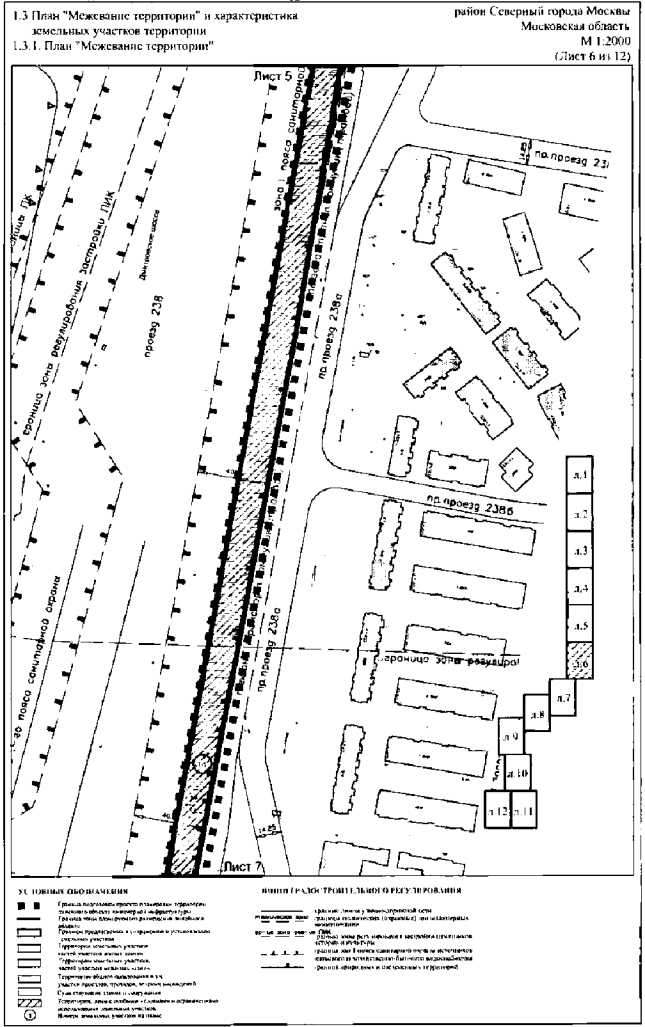

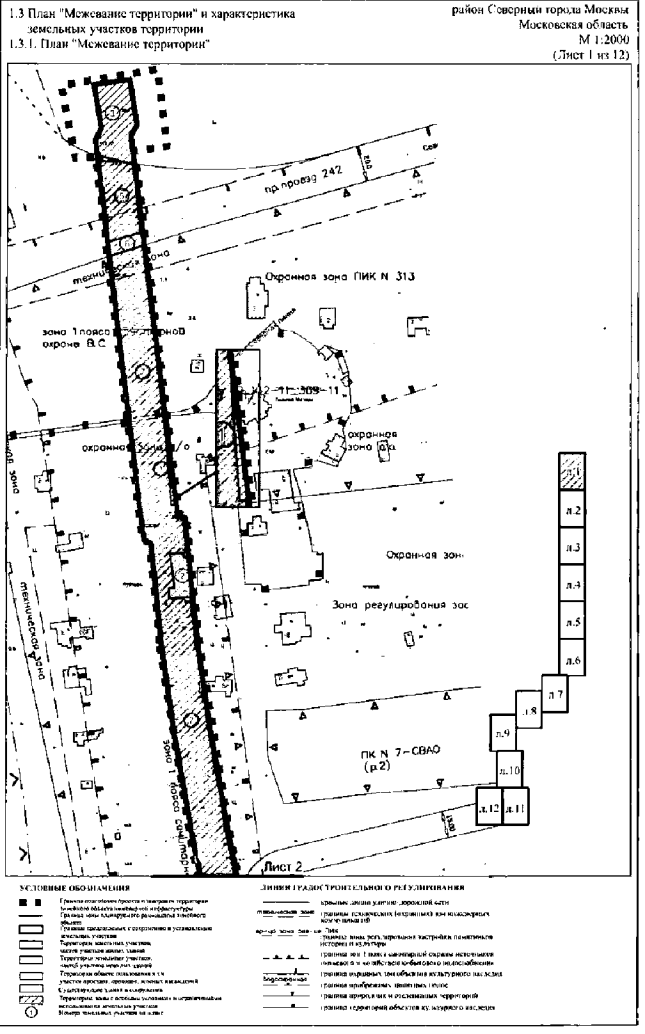

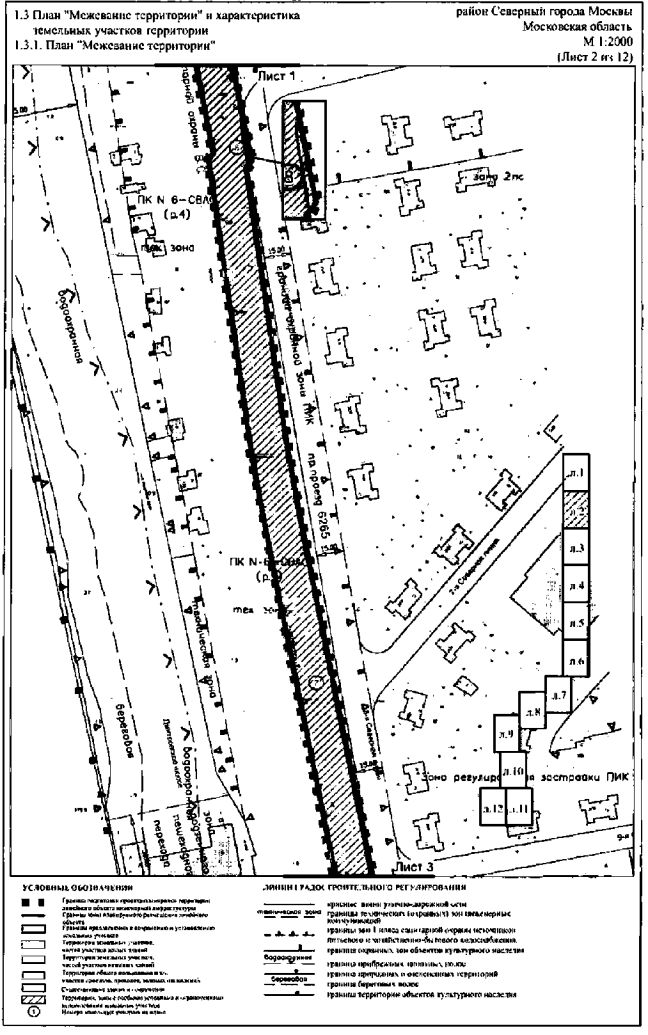

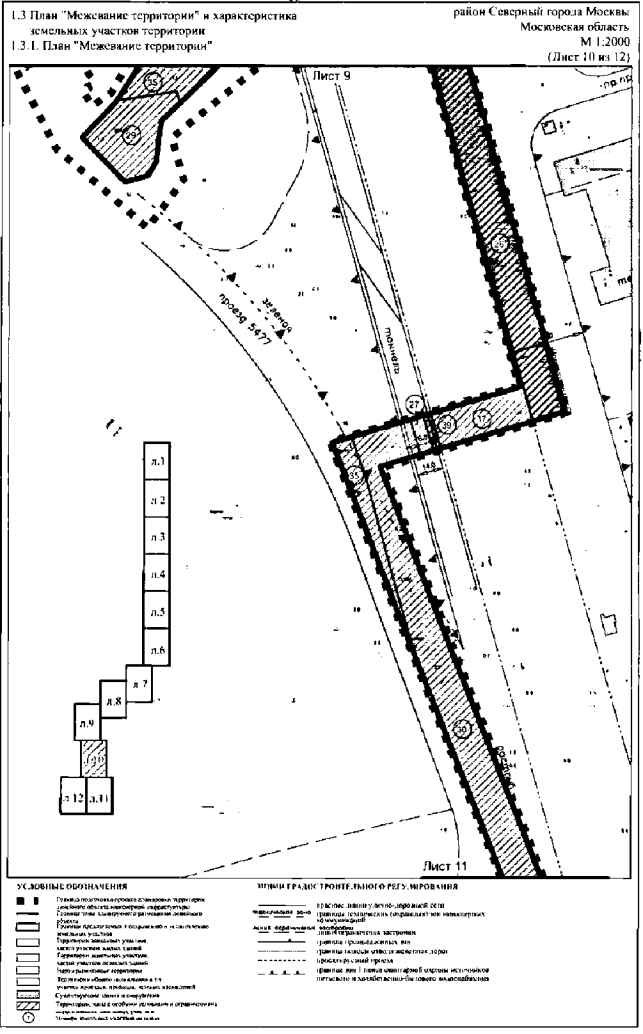

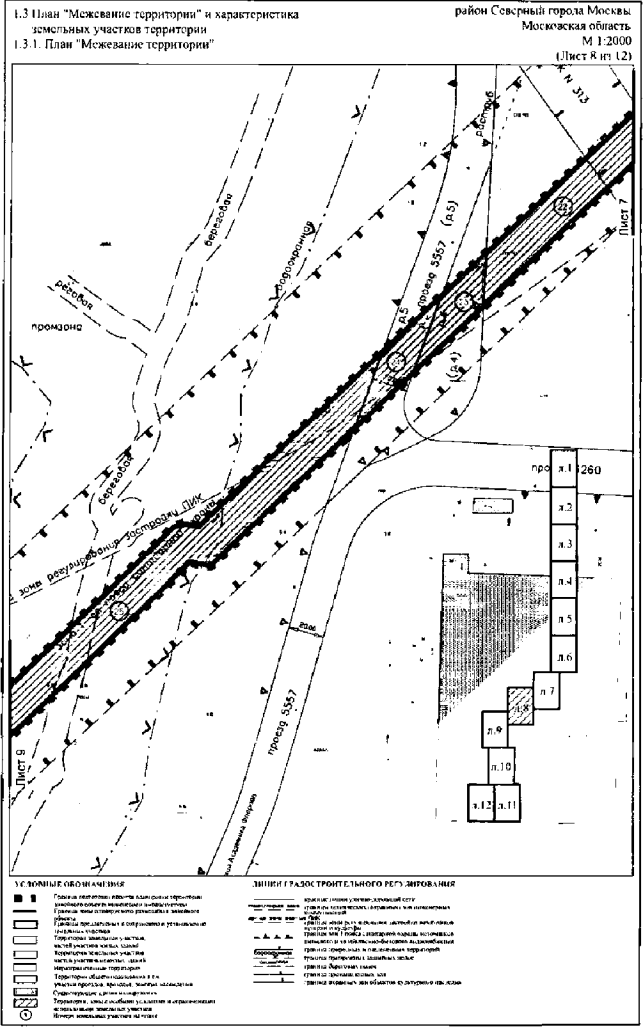

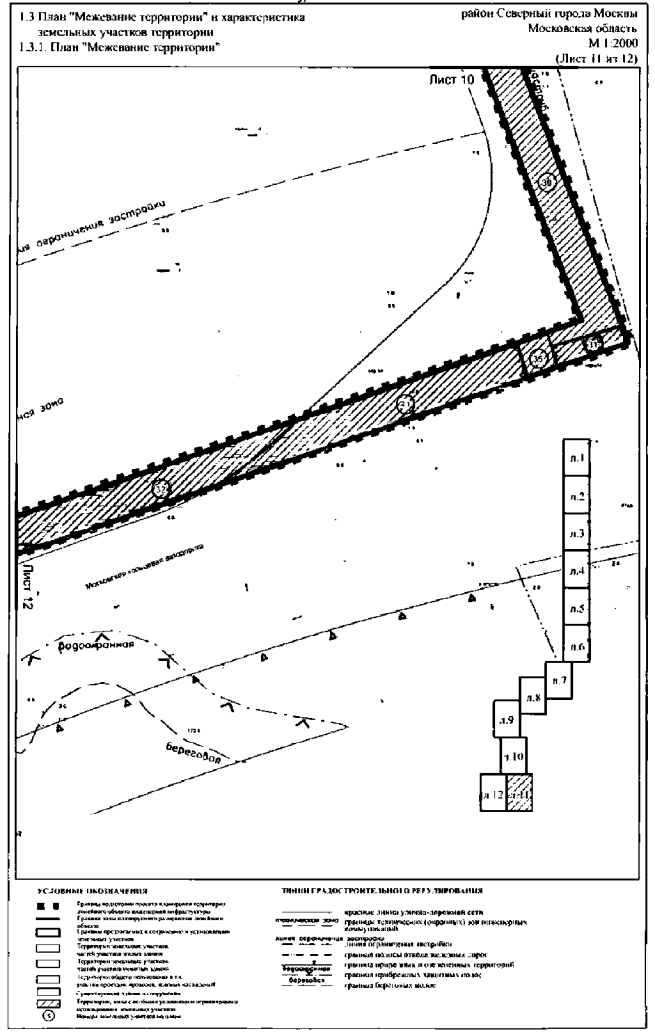

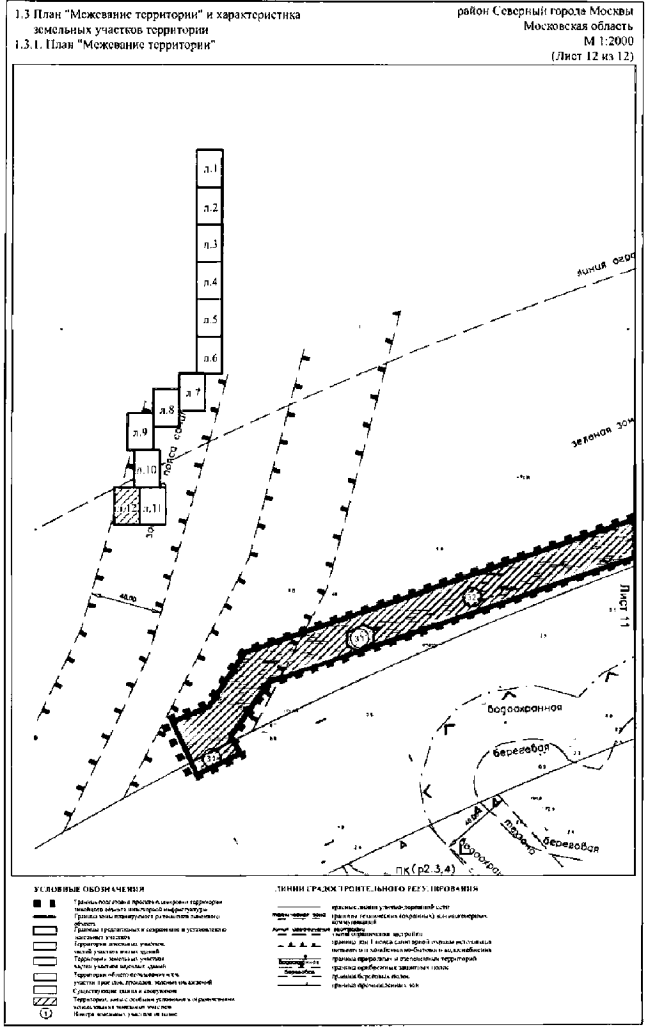

1.3.2. Характеристика земельных участков территории
(к плану "Межевание территории")
Назначение территории | N участ | Вид разрешенного использования | Территория в границах участка (га) | Вид ограничения на участке, особые условии использования, площадь, га |
1 | 2 | 3 | 4 | 5 |
Территории земельных участков, частей участков жилых зданий | 1 | Ф - фактическое использование | 0,007 | Охранная зона объектов культурного наследия - 0,007; Зона регулирования застройки - 0,007; Зона охраняемого природного ландшафта - 0,007; Техническая зона подземных инженерных коммуникаций - 0,007; Природные и озелененные территории - Бульвар (проектный) по Дмитровскому шоссе, район Северный - 0,007; Зона 1-го пояса санитарной охраны водопроводной станции - 0,007 |
2 | Ф - фактическое использование | 0,0246 | Охранная зона объектов культурного наследия - 0,0246; Зона регулирования застройки - 0,0246; Зона охраняемого природного ландшафта - 0,0246; Техническая зона подземных инженерных коммуникаций - 0,0246; Природные н озелененные территории - Бульвар (проектный) по Дмитровскому шоссе, район Северный - 0,0246; Зона 1-го пояса санитарной охраны водопроводной станции - 0,0246 | |
Итого территории земельных участков, частей участков жилых зданий | 0,032 |
| ||
Территории земельных участков, частей участков нежилых зданий | 3 | Ф - фактическое использование | 0,0858 | Зона регулирования застройки - 0,0858; Техническая зона подземных инженерных коммуникаций - 0,0858; Зона 1-го пояса санитарной охраны водопроводной станции - 0,0858 |
4 | Размещение складов | 0,134 | Промышленная зона - 0,134; Санитарно-защитная зона (ориентировочная) - 0,110 | |
27 | Размещение подъездных железнодорожных путей | 0,037 | Санитарно-защитная зона (ориентировочная) - 0,037; Зона размещения объектов улнчно-дорожной сети - 0,037 | |
30 | Размещение железнодорожных путей и их конструктивных элементов | 0,667 | Санитарно-защитная зона (ориентировочная) - 0,667; Зона размещения объектов улично-дорожной сети - 0,583; Техническая зона подземных инженерных коммуникаций - 0,0152 | |
33 | Размещение воздушных линий электропередач | 0,0151 | Техническая зона воздушных линий электропередач - 0,0151; Санитарно-защитная зона (ориентировочная) - 0,0151; Техническая зона подземных инженерных коммуникаций - 0,0035; Зона незастраиваемых территорий - 0,0151 | |
35 | Строительство промышленной базы | 0,348 | Санитарно-защитная зона (ориентировочная) - 0,136; Зона размещения объектов улично-дорожной сети - 0,110; Техническая зона подземных инженерных коммуникаций - 0,035; Промышленная зона - 0,351 | |
37 | Полоса отвода железной дороги | 0,310 | Техническая зона воздушных линий электропередач - 0,0225; Санитарно-защитная зона (ориентировочная) - 0,310; Полоса отвода железных дорог - 0,310; Техническая зона подземных инженерных коммуникаций - 0,083 | |
Итого территории земельных участков, частей участков нежилых зданий | 1,60 | |||
Территории общего пользова | 5 | Ф - фактическое использование | 0,085 | Зона регулирования застройки - 0,085; Техническая зона подземных инженерных коммуникаций - 0,085; Территория существующей улично-дорожной сети - 0,085; Зона размещения объектов улично-дорожной сети - 0,085; Охранная зона объектов культурного наследия - 0,026; Зона 1-го пояса санитарной охраны водопроводной станиии - 0,085 |
6 | Ф - фактическое использование | 0,0153 | Зона регулирования застройки- 0,0153; Техническая зона подземных инженерных коммуникаций - 0,0153; Территория существующей улично-дорожной сети - 0,0124; Зона размещения объектов улично-дорожной сети - 0,0153; Охранная зона объектов культурного наследия - 0,0153; Зона 1-го пояса санитарной охраны водопроводной станции - 0,0153 | |
7 | Ф - фактическое использование; 12.0.1 - Размещение береговых полос водных объектов общего пользования, скверов, бульваров, парков, садов, велодорожек и объектов велотранспортной инфраструктуры, малых архитектурных форм | 2,417 | Техническая зона подземных инженерных коммуникаций - 2,417; Природные и озелененные территории - Бульвар (проектный) по Дмитровскому шоссе, район Северный - 2,417; Охранная зона объектов культурного наследия - 2,043; Зона регулирования застройки - 2,405; Зона охраняемого природного ландшафта - 2,417; Территория объектов культурного наследия - 0,0035; Территория существующей улично-дорожной сети - 0,022; Санитарно-защитная зона (ориентировочная) - 0,106; Зона 1-го пояса санитарной охраны водопроводной станции - 2,417 | |
8 | 2.1.0 - Размещение индивидуального жилого дома (дом, пригодный для постоянного проживания, высотой не выше трех надземных этажей); выращивание плодовых, ягодных, овощных, бахчевых и ли иных декоративных или сельскохозяйственных культур; размещение индивидуальных гаражей и подсобных сооружений или иных декоративных или сельскохозяйственных культур; размещение индивидуальных гаражей и подсобных сооружений | 0,0053 | Техническая зона подземных инженерных коммуникаций - 0,0053; Природные и озелененные территории - Бульвар (проектный) по Дмитровскому шоссе, район Северный - 0,0053; Охранная зона объектов культурного наследия - 0,0053; Зона регулирования застройки - 0,0053; Зона охраняемого природного ландшафта - 0,0053; Территория существующей улично-дорожной сети - 0,0053; Зона размещения объектов улично-дорожной сети - 0,0053; Зона 1-го пояса санитарной охраны водопроводной станции - 0,0053 | |
9 | Ф - фактическое использование | 0,0678 | Техническая зона подземных инженерных коммуникаций - 0,0678; Природные и озелененные территории - Бульвар (проектный) по Дмитровскому шоссе, район Северный - 0,0678; Охранная зона объектов культурного наследия - 0,0124; Зона регулирования застройки - 0,065, Зона охраняемого природного ландшафта - 0,0678; Территория существующей улично-дорожной сети - 0,0057; Территория проектируемой улично-дорожной сети - 0,062; Санитарно-защитная зона (ориентировочная) - 0,020; Зона размещения объектов улично-дорожной сети - 0,0678; Зона 1-го пояса санитарной охраны водопроводной станции - 0,0678 | |
10 | Ф - фактическое использование; 12.0.1 - Размещение береговых полос водных объектов общего пользования, скверов, бульваров, парков, садов, велодорожек и объектов велотранспортной инфраструктуры, малых архитектурных форм | 0,134 | Техническая зона подземных инженерных коммуникаций - 0,134; Территория проектируемой улично-дорожной сети - 0,100; Санитарно-защитная зона (ориентировочная) - 0,134; Зона размещения объектов улично-дорожной сети - 0,133; Зона 1-го пояса санитарной охраны водопроводной станции - 0,134 | |
11 | 12.0.1 - Размещение береговых полос водных объектов общего пользования, скверов, бульваров, парков, садов, велодорожек и объектов велотранспортной инфраструктуры, малых архитектурных форм | 0,133 | Техническая зона подземных инженерных коммуникаций - 0,133; Природные и озелененные территории - Бульвар (проектный) по Дмитровскому шоссе, район Северный - 0,133; Зона охраняемого природного ландшафта - 0,133; Территория проектируемой улично-дорожной сети - 0,013; Санитарно-зашитная зона (ориентировочная) - 0,133; Зона 1-го пояса санитарной охраны водопроводной станции - 0,133 | |
12 | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения; 12.0.1 - Размещение береговых полое водных объектов общего пользования, скверов, бульваров, парков, садов, велодорожек и объектов велотранспортной инфраструктуры, малых архитектурных форм; 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктур движения; | 0,697 | Техническая зона подземных инженерных коммуникаций - 0,697; Природные и озелененные территории - Бульвар (проектный) вдоль проектируемых проездов N 237, 249, район Северный - 0,697; Зона охраняемого природного ландшафта - 0,697 Территория существующей улично-дорожной сети - 0,013; Санитарно-защитная зона (ориентировочная) - 0,103; Зона размещения объектов улично-дорожной сети - 0,013; Зона 1-го пояса санитарной охраны водопроводной станции - 0,697 водопроводной станции - 0,697 | |
13 | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения; 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров,пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 0,004 | Техническая зона подземных инженерных коммуникаций - 0,004; Территория существующей улично-дорожной сети - 0,004; Территория проектируемой улично-дорожной сети - 0,003; Зона размещения объектов улично-дорожной сети - 0,004; Зона 1-го пояса санитарной охраны водопроводной станции - 0,004 | |
14 | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения; 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранслортной инфраструктуры | 1,410 | Техническая зона подземных инженерных коммуникаций - 1,410; Техническая зона инженерных коммуникаций - 0,014; Зона регулирования застройки - 0,324; Территория существующей улично-дорожной сети - 1,410; Территория проектируемой улично-дорожной сети - 1,374; Зона размещения объектов улично-дорожной сети - 1,410; Зона 1-го пояса санитарной охраны водопроводной станции - 1,410
| |
17 | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения; 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 0,0022 | Техническая зона подземных инженерных коммуникаций - 0,0022; Зона регулирования застройки - 0,0022; Территория существующей улично-дорожной сети - 0,0022; Территория проектируемой улично-дорожной сети - 0,0022; Зона размещения объектов улично-дорожной сети - 0,0022; Зона 1-го пояса санитарной охраны водопроводной станции - 0,001 | |
18 | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения; 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 0,341 | Техническая зона подземных инженерных коммуникаций - 0,341; Зона регулирования застройки - 0,341; Территория существующей улично-дорожной сети - 0,341; Территория проектируемой улично-дорожной сети - 0,341; Зона размещения объектов улично-дорожной сети - 0,341; Техническая зона инженерных коммуникаций - 0,004; Зона 1-го пояса санитарной охраны водопроводной станции - 0,336 | |
19 | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, прел назначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения; 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 0,014 | Техническая зона подземных инженерных коммуникаций - 0,014; Зона регулирования застройки - 0,014, Территория существующей улично-дорожной сети - 0,014; Территория проектируемой улично-дорожной сети - 0,014, Зона размещения объектов улично-дорожной сети - 0,014; Зона 1-го пояса санитарной водопроводной станции - 0,336 охраны | |
20 | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения; 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 0,024 | Техническая зона подземных инженерных коммуникаций - 0,024; Зона регулирования застройки - 0,024; Территория существующей улично-дорожной сети - 0,024; Зона размещения объектов улично-дорожной сети - 0,024; Зона 1-го пояса санитарной водопроводной станции - 0,024 | |
21 | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения; 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 0,132 | Техническая зона подземных инженерных коммуникаций - 0,132; Зона регулирования застройки - 0,132; Территория существующей улично-дорожной сети - 0,132; Территория проектируемой улично-дорожной сети - 0,132; Зона размещения объектов улично-дорожной сети - 0,132; Зона 1-го пояса санитарной водопроводной станции - 0,132
| |
23 | Ф - фактическое использование | 0,087 | Техническая зона подземных инженерных коммуникаций - 0,087; Проектные особо охраняемые природные территории - 0,087; Природные и озелененные территории - Парк (проектный), район Северный - 0,087; Зона регулирования застройки - 0,087; Зона охраняемого природного ландшафта - 0,087; Территория проектируемой улично-дорожной сети - 0,02; Зона 1-го пояса санитарной охраны водопроводной станции - 0,087 | |
24 | Ф - фактическое использование | 0,090 | Техническая зона подземных инженерных коммуникаций - 0,090; Проектные особо охраняемые природные территории - 0,090; Природные и озелененные территории - Парк (проектный), район Северный - 0,090; Зона регулирования застройки - 0,077; Зона охраняемого природного ландшафта - 0,090; Территория проектируемой улично-дорожной сети - 0,078; Зона размещения объектов улично-дорожной сети - 0,090; Санитарно-защитная зона (ориентировочная) - 0,004; Зона 1-го пояса санитарной охраны водопроводной станции - 0,090 | |
25 | Ф - фактическое использование | 0,836 | Техническая зона подземных инженерных коммуникаций - 0,836; Проектные особо охраняемые природные территории - 0,582; Природные и озелененные территории - Парк (проектный), район Северный - 0,836; Зона регулирования застройки - 0,077; Зона охраняемого природного ландшафта - 0,836; Прибрежная защитная полоса - 0,460; Водоохранная зона - 0,460; Береговая полоса - 0,045; Санитарно-защитная зона (ориентировочная) - 0,044; Зона 1-гo пояса санитарной охраны водопроводной станции - 0,836 | |
| 26 | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных забезопасность дорожного движения; 12.0.1 - Размещение береговых полос водных объектов общего пользования, скверов, бульваров, парков, садов, велодорожек и объектов велотранспортной инфраструктуры, малых архитектурных форм; 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 1,006 | Техническая зона подземных инженерных коммуникаций - 0,384; Территория проектируемой улично-дорожной сети - 0,914; Зона размещения объектов улично-дорожной сети - 1,006; Прибрежная защитная полоса - 0,277; Водоохранная зона - 0,277; Береговая полоса - 0,037; Санитарно-защитная зона (ориентировочная) - 0,779; Техническая зона воздушных линий электропередач - 0,270; Санитарно-защитная зона (расчетная) - 0,037; Зона 1-го пояса санитарной охраны водопроводной станции - 0,144 |
28 | Улично-дорожная сеть (проезд 4460) | 0,020 | Зона размещения объектов улично-дорожной сети - 0,020; Санитарно-защитная зона (ориентировочная) - 0,020 | |
31 | Улично-дорожная сеть (МКАД - север) | 0,045 | Техническая зона подземных инженерных коммуникаций - 0,042; Зона размещения объектов улично-дорожной сети - 0,045; Санитарно-защитная зона (ориентировочная) - 0,045 | |
32 | Территория общего пользования, в т.ч, участки проездов, проходов, зеленых насаждений | 0,795 | Техническая зона подземных инженерных коммуникаций - 0,483; Санитарно-защитная зона (ориентировочная) - 0,743; Техническая зона воздушных линий электропередач - 0,319; Зона 1-го пояса санитаркой охраны водопроводной станции - 0,171 | |
34 | 7.2.1 - Размещение автомобильных дорог и технически связанных с ними сооружений; размещение зданий и сооружений, предназначенных для обслуживания пассажиров, а также обеспечивающих работу транспортных средств, размещение объектов, предназначенных для размещения постов органов внутренних дел, ответственных за безопасность дорожного движения; 12.0.2 - Размещение объектов улично-дорожной сети: проездов, площадей, автомобильных дорог и пешеходных тротуаров, пешеходных переходов, набережных, искусственных сооружений, велодорожек и объектов велотранспортной инфраструктуры | 0,021 | Техническая зона подземных инженерных коммуникаций - 0,021; Территория существующей улично-дорожной сети - 0,016; Зона размещения объектов улично-дорожной сети - 0,021; Санитарно-защитная зона (ориентировочная) - 0,021; Техническая зона воздушных линий электропередач - 0,004 | |
38 | Улично-дорожная сеть (проезд 4460) | 0,034 | Зона размещения объектов улично-дорожной сети - 0,034; Санитарно-защитная зона (ориентировочная) - 0,034 | |
39 | Улично-дорожная сеть (проезд 4460) | 0,009 | Зона размещения объектов улично-дорожной сети - 0,009; Санитарно-защитная зона (ориентировочная) - 0,009 | |
41 | Улично-дорожная сеть (МКАД-север) | 0,305 | Техническая зона подземных инженерных коммуникаций - 0,265; Зона размещения объектов улично-дорожной сети - 0,305; Санитарно-защитная тона (ориентировочная) - 0,029 | |
Итого территории общего пользования, в т.ч. участки проездов, проходов, зеленых насаждений | 8,73 |
| ||
Неразграниченные территории | 22 | Ф - фактическое использование | 0,454 | Техническая зона подземных инженерных коммуникаций - 0,454; Проектные особо охраняемые природные территории - 0,270; Охранная тона объектов культурного наследия - 0,080; Зона регулирования застройки - 0,454; Территория существующей улично-дорожной сети - 0,014; Зона 1-го пояса санитарной охраны водопроводной станции - 0,454 |
29 | Неразграниченная территория | 0,151 | Промышленная зона - 0,151. | |
36 | 12.0.1 - Размещение береговых полос водных объектов общего пользования, скверов, бульваров, парков, садов, велодорожек и объектов велотранспортной инфраструктуры, малых архитектурных форм | 0,018 | Техническая зона подземных инженерных коммуникаций - 0,018; Зона 1-го пояса санитарной охраны водопроводной станции - 0,018 | |
40 | Неразграниченная территория | 0,017 | Санитарно-защитная зона (ориентировочная) - 0,017; Промышленная зона - 0,017 | |
Итого неразграниченные территории | 0,64 |
| ||
Всего: | 11,0 |
| ||
2. Положение о размещении линейных объектов
2.1. Общие положения
Проект планировки территории линейных объектов - водовод от Северной станции водоподготовки до Ленинградского шоссе (I пусковой комплекс) и сеть водостока под железной дорогой Савеловского направления Московской железной дороги подготовлен на основании распоряжения Москомархитектуры от 11 июля 2017 г. N 79 "О подготовке проекта планировки территории линейного объекта - водовод N 2 Д=1200 мм от Северной станции водоподготовки до Ленинградского шоссе (I пусковой комплекс) и сеть водостока Д=1500 мм, под железной дорогой Савеловского направления МЖД, район Северный" (в редакции распоряжения Москомархитектуры от 28 сентября 2018 г. N 591) и решения Градостроительноземельной комиссии города Москвы (протокол от 12 июля 2018 г, N 16).
Территория подготовки проекта планировки линейного объекта инженерной инфраструктуры расположена в районе Северный города Москвы и городском округе Долгопрудный Московской области.
Площадь территории в границах подготовки проекта планировки составляет -13,44 га.
Проектом планировки территории предусмотрено строительство водовода от Северной станции водоподготовки до Ленинградского шоссе, восстановление пропускной способности участка водосточной канализации и строительство дублирующего водосточного коллектора под земляным полотном Савеловского направления Московской железной дороги,
Трасса водовода начинается от камеры, расположенной на территории Северной станции водоподготовки, проходит параллельно Дмитровскому шоссе, пересекает его и Долгопрудненское шоссе вблизи их пересечения, проходит в зеленой зоне первого пояса санитарной охраны, пересекает Савеловское направление Московской железной дороги, железнодорожную ветку завода "Бетас" и заканчивается вблизи Московской кольцевой автомобильной дороги в существующей камере.
Для исключения подтопления заболоченной территории перед насыпью железной дороги Савеловского направления Московской железной дороги предусмотрена реконструкция существующего водостока, а также устройство дублирующего водосточного коллектора.
Протяженность трассы водопровода составляет 4485,0 м (в том числе 1031,0 м по территории Московской области), общая протяженность водосточных сетей составляет 375,0 м (по территории Московской области).
Водопроводные и водосточные сети прокладываются подземно. Закрытый способ прокладки водопровода предусмотрен в связи с большим количеством зеленых насаждений, при пересечении Дмитровского шоссе,
Долгопрудненского шоссе, железной дороги Савеловского направления Московской железной дороги, в месте пересечения проектируемого водовода и подъездной дороги к бетонному заводу "Бетас". Водосточный коллектор прокладывается закрытым способом.
Территория подготовки проекта планировки расположена частично в границах зоны регулирования застройки N 029, утвержденных постановлением Правительства Москвы от 28 декабря 1999 г. N 1215 "Об утверждении зон охраны памятников истории и культуры г. Москвы (на территории между Камер-Коллежским валом и административной границей города)", частично - в охранной зоне объекта культурного наследия N 313.
Согласно выписке из Единого государственного реестра объектов культурного наследия (памятников истории и культуры) народов Российской Федерации в границах подгоговки проекта планировки территории и на сопредельных территориях располагаются: объект культурного наследия федерального значения (ансамбль) "Усадьба "Виноградово" 2-я пол. XVIII в. - нач. XX в." в составе: "Парк с прудом", "Церковь Владимировская, 1772-1777 гг.", "Дом причта (богадельня), 1770-е гг.", "Часовня церкви Владимировской, 1772-1777 гг." и объект культурного наследия регионального значения "Усадьба Виноградово".
В соответствии с пунктами 2 и 3 статьи 36 Федерального закона от 25 июня 2002 г. N 73-ФЗ "Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации" (далее - Федеральный закон N 73-ФЗ) изыскательские, проектные, земляные, строительные и иные работы в границах территории объекта культурного наследия, а также на земельном участке, непосредственно связанном с земельным участком в границах территории объекта культурного наследия, будут проводиться при наличии в проектной документации разделов об обеспечении сохранности указанного объекта культурного наследия или о проведении спасательных археологических полевых работ или проекта обеспечения сохранности указанного объекта культурного наследия либо плана проведения спасательных археологических полевых работ, включающих оценку воздействия проводимых работ на указанный объект культурного наследия, согласованных с региональным органом охраны объектов культурного наследия.
В случае выявления воздействия планируемых работ на объекты культурного наследия в составе проектной документации необходимо предусмотреть раздел, обосновывающий меры по обеспечению их сохранности, который в соответствии со статьей 30 Федерального закона N 73-ФЗ подлежит государственной историко-культурной экспертизе.
В целях обеспечения мероприятий по охране объектов археологического наследия проектирование и проведение земляных, строительных, мелиоративных, хозяйственных и иных работ на проектируемой территории будет осуществляться по результатам государственной историко-культурной экспертизы земельных участков, подлежащих воздействию указанных работ, проводимой в установленном порядке путем археологической разведки, с оформлением научного отчета о проведенных археологических работах на исследуемой территории.
Государственная историко-культурная экспертиза оформляется в соответствии с требованиями постановления Правительства Российской Федерации от 15 июля 2009 г. N 569 "Об утверждении Положения о государственной историко-культурной экспертизе".
Рассматриваемый линейный объект не оказывает негативного влияния на визуальное восприятие объектов культурного наследия.
Реализация проектных решений потребует введения ограничений по использованию земельных участков, в границах которых проходят инженерные коммуникации - установление обременения использования подземного пространства (план "Межевание территории").
Размещение наземных объектов капитального строительства в составе планируемого линейного объекта инженерной инфраструктуры в границах подготовки проекта планировки не предусмотрено.
Изъятие земельных участков и снос объектов капитального строительства проектными решениями не предполагается.
2.2. Перечень мероприятий по реализации проекта планировки территории и последовательность их выполнения
Мероприятия по реализации проекта планировки территории осуществляются в один этап.
Для реализации планировочных решений требуется выполнение следующих мероприятий:
- сохранение и обеспечение эксплуатационной надежности существующих подземных коммуникаций, попадающих в зону проведения работ, с установлением границ охранных зон либо переустройство таких коммуникаций;
- строительство водовода и водостока;
- благоустройство территории.
2.3. Основные планировочные характеристики проекта планировки территориилинейного объекта
N п/п | Перечень основных требований | Содержание требований |
1 | 2 | 3 |
1 | Основание подготовки проекта планировки территории | 1. Закон города Москвы от 5 мая 2010 г. N 17 "О Генеральном плане города Москвы". 2. Распоряжение Москомархитектуры от 11 июля 2017 г. N 79 "О подготовке проекта планировки территории линейного объекта - водовод N 2 Д=1200 мм от Северной станции водоподготовки до Ленинградского шоссе (I пусковой комплекс) и сеть водостока Д=1500 мм, под железной дорогой Савеловского направления МЖД, район Северный" (в редакции распоряжения Москомархитектуры от 28 сентября 2018 г. N 591). 3. Решение Градостроительно-земельной комиссии города Москвы (протокол от 12 июля 2018 г. N 16). |
2 | Перечень проектов, выполненных на прилегающую территорию | 1. Проект планировки части территории района Северный юрода Москвы, ограниченной: полосой отвода подъездной железнодорожной ветки к Северной водопроводной станции, территорией объектов природного комплекса Северо-Восточного административного округа города Москвы N 16 "Хлебниковский лесопарк (кварталы 58, 68, 69, 70, 103), район Северный" N 19 "Парк, район Северный", N 20 "Кладбище у Хлебниковского лесопарка, район Северный", границей зоны 1-го пояса санитарной охраны вдоль проектируемого проезда 241, утвержденный постановлением Правительства Москвы от 17 декабря 2015 г. N 899-ПП. 2. Проект планировки территории функциональных зон N 4, 13, 25 района Северный города Москвы, включая территорию транспортно-пересадочного узла "Новодачная (МФТИ)" и территорию транспортно-пересадочного узла "Долгопрудная", утвержденный постановлением Правительства Москвы от 4 октября 2016 г. N 641-ПП. 3. Проект планировки участка линейного объекта улично-дорожной сети - участка Дмитровского шоссе от двухуровневой транспортной развязки на пересечении Дмитровского и Долгопрудненского шоссе до границ города Москвы, утвержденный постановлением Правительства Москвы от 9 апреля 2013 г. N 224-ПП. 4. Проект планировки участка линейного объекта улично-дорожной сети - двухуровневой транспортной развязки на пересечении Дмитровского и Долгопрудненского шоссе, утвержденный постановлением Правительства Москвы от 19 декабря 2012 г. N 768-ПП. 5. Проект планировки территории линейного объекта - путепровода через железную дорогу у платформы Новодачная Савеловского направления МЖД (в границах города Москвы), утвержденный постановлением Правительства Москвы от 5 июня 2014 г. N 315-ПП. 6. Проект планировки участка линейного объекта улично-дорожной сети - транспортной развязки на пересечении МКАД с Дмитровским шоссе, утвержденный постановлением Правительства Москвы от 9 апреля 2013 г. N 228-ПП. 7. Проект планировки участка линии трамвая из района Северный города Москвы до платформы Лианозово Савеловского направления МЖД, утвержденный постановлением Правительства Москвы от 18 июня 2014 г. N 350-ПП. |
3 | Наименование линейных объектов | Водопровод, водосточная канализация |
4 | Вид работ | Строительство, реконструкция |
5 | Планировочные показатели линейных объектов: |
|
5.1 | Водовод Д= 1200 мм | Строительство |
Протяженность | 4485,0 м (1031,0 м по Московской области) | |
5.2 | Водосток Д= 1500 мм | Строительство |
Протяженность | 200,0 м (по Московской области) | |
5.3 | Водосток Д=1500, 1800 мм | Реконструкция |
Протяженность | 175,0 м (по Московской области) | |
6 | Установление технических (охранных) зон подземных коммуникаций | Требуется. В составе проекта предлагается установление красных линий технических зон инженерно-технических коммуникаций |
7 | Изменение границ природных и озелененных территорий | Не требуется |
8 | Изменение границ зон охраны объектов культурного наследия | Не требуется |
9 | Ограничение использования земельных участков, иные обременения в существующих границах участков землепользователей | Требуются (План "Межевание территории") |

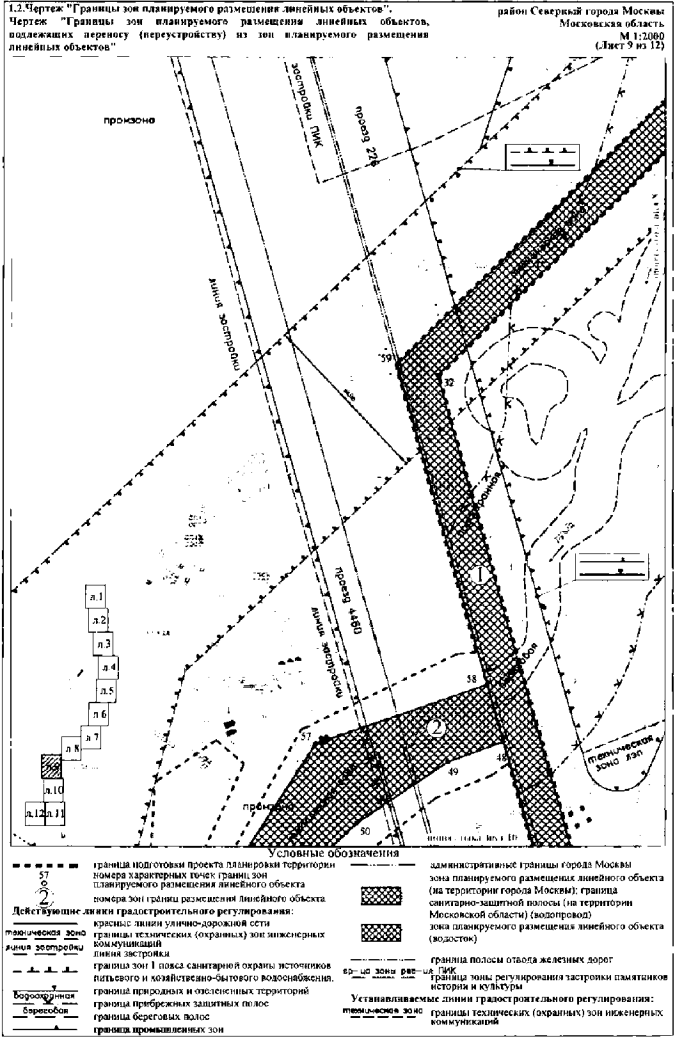

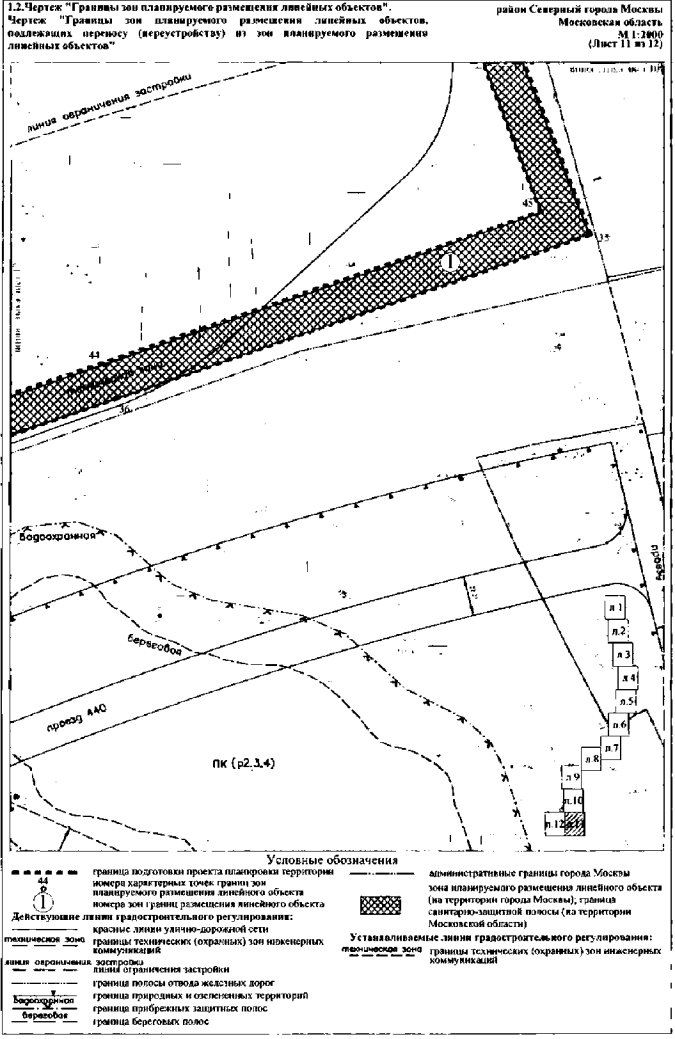

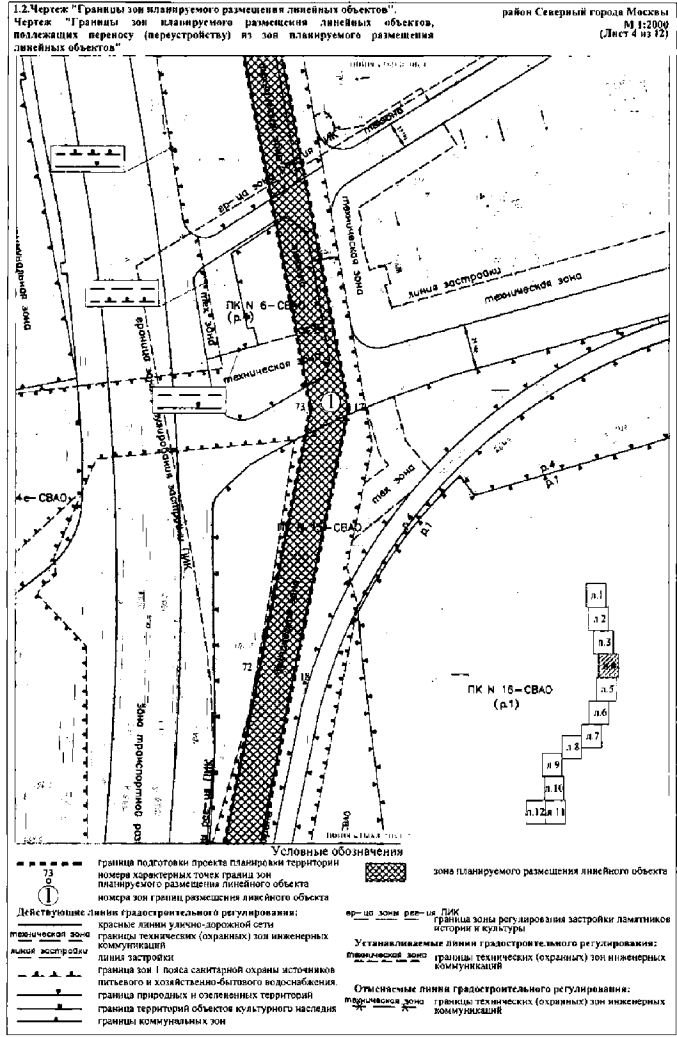

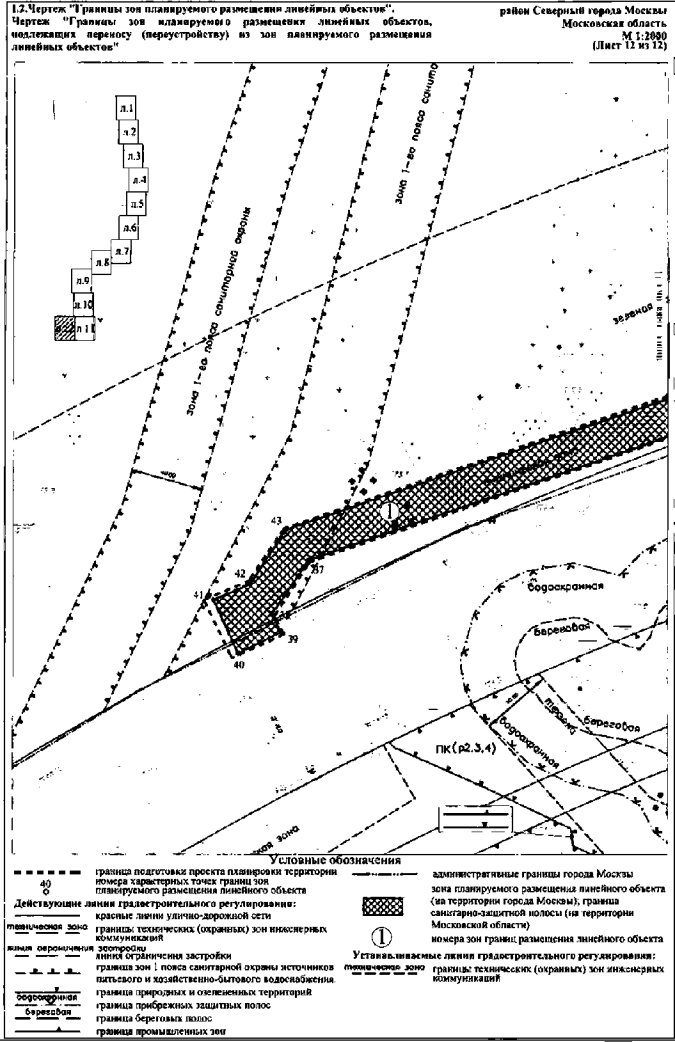

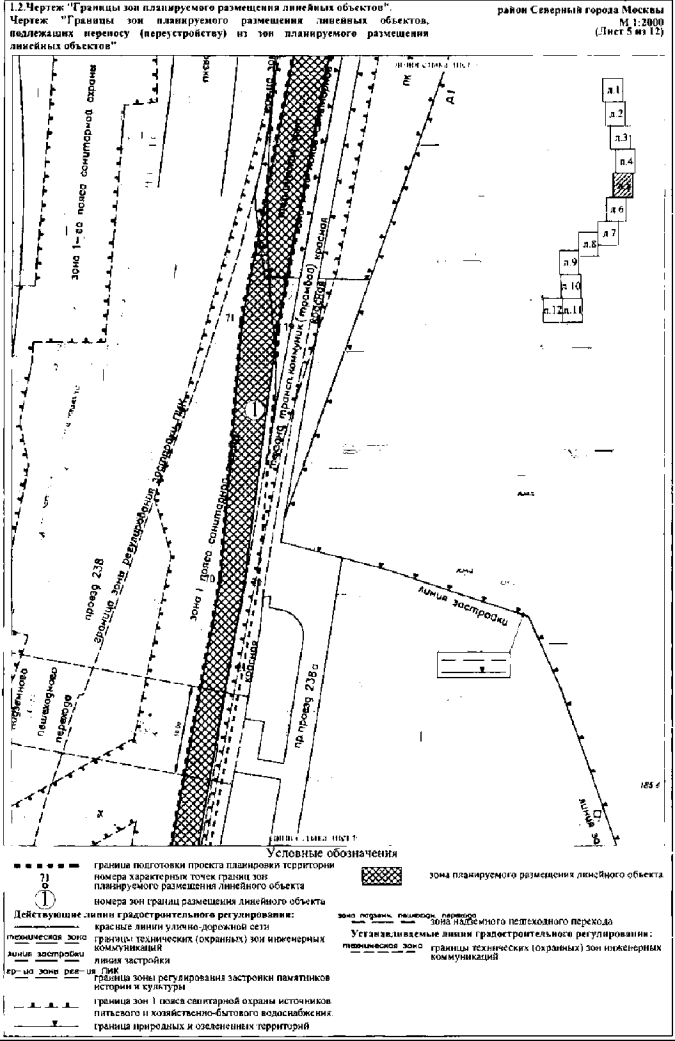

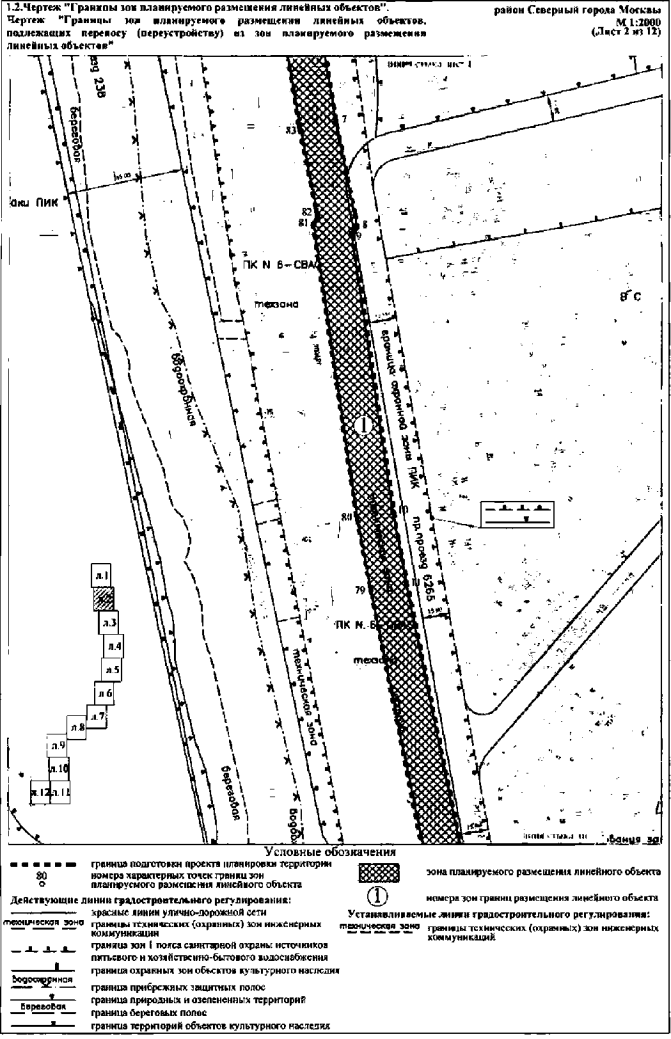

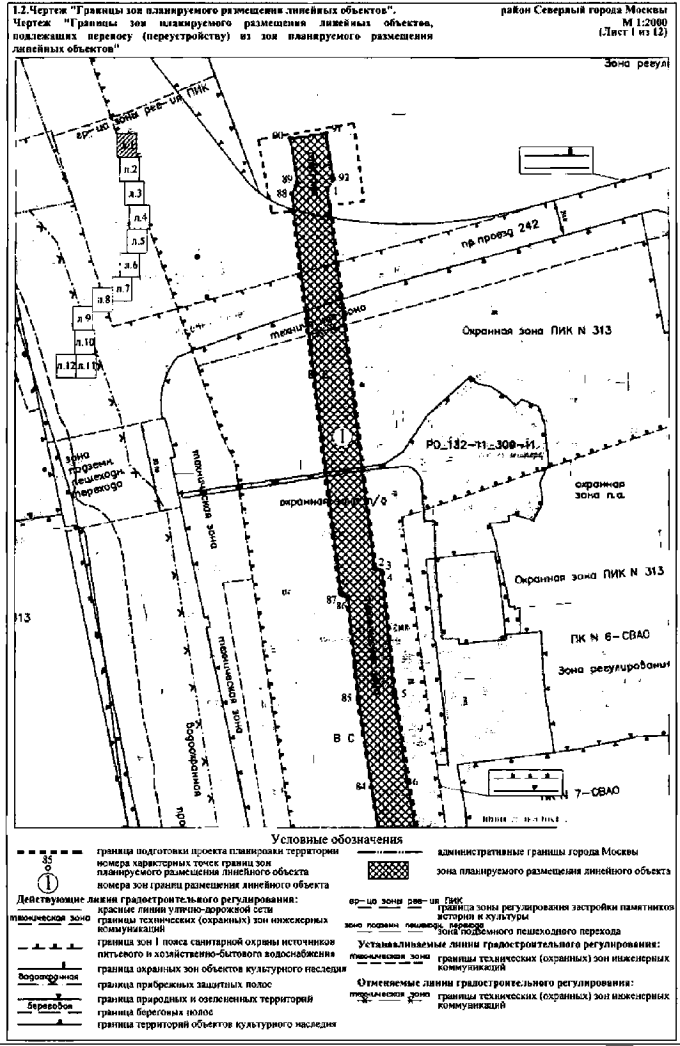

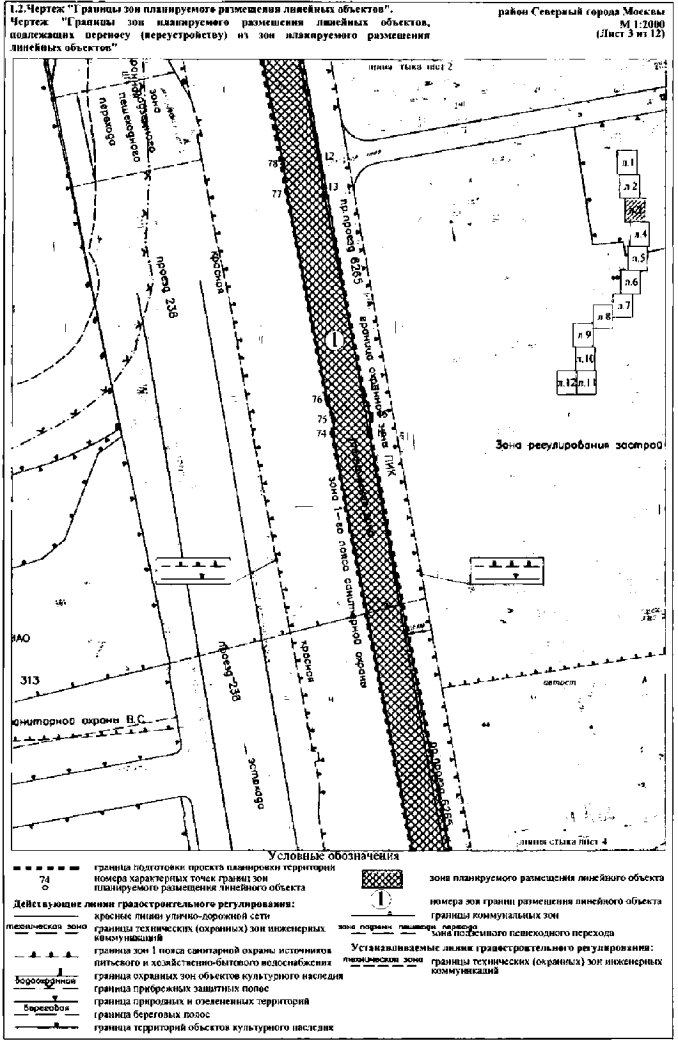

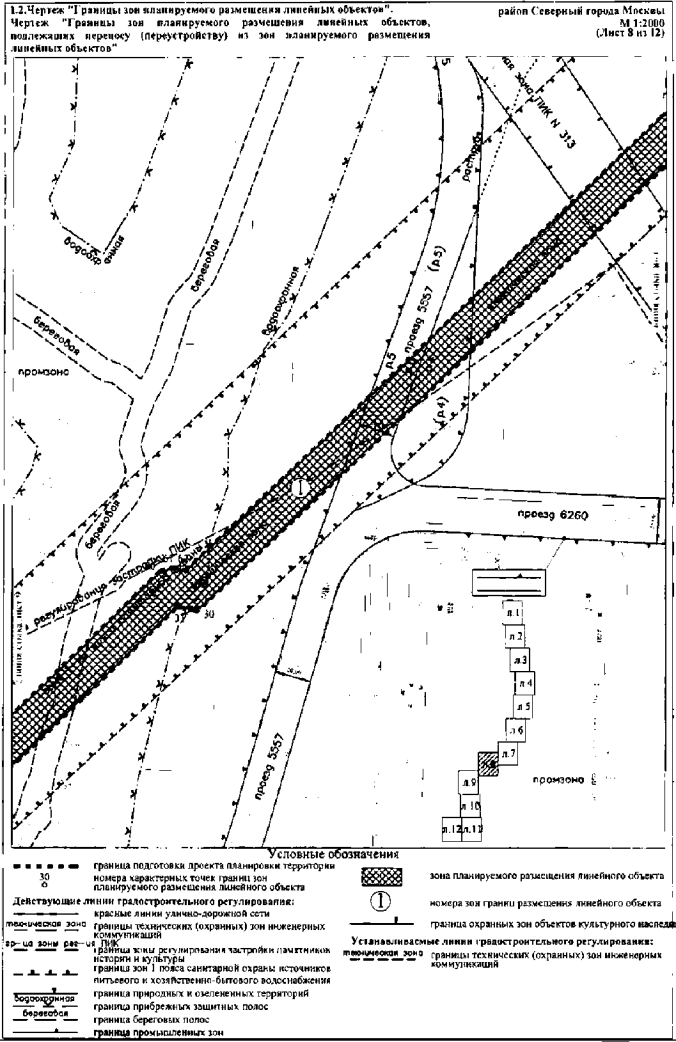

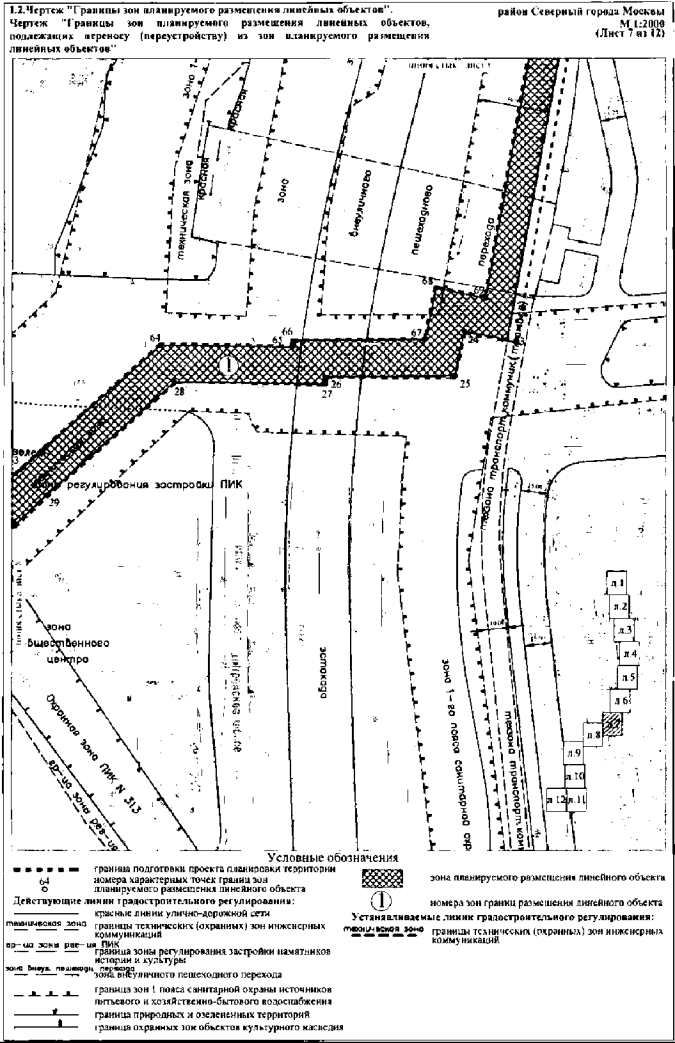

2.4. Перечень координат характерных точек границ зон планируемого размещения линейных объектов, границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов
N точки | Московская система координат | N точки | Московская система координат | N точки | Московская система координат | |||
| Координаты | Координаты | Координаты | ||||||
X | У | X | У | X | У | |||
1 | 2950,70 | 30840,36 | 32 | 2209,35 | 27582,44 | 63 | 2702,10 | 28072,22 |
2 | 2976,83 | 30631,74 | 33 | 2337,83 | 27124,44 | 64 | 2778,53 | 28140,13 |
3 | 2980,89 | 30630,00 | 34 | 2235,70 | 27094,20 | 65 | 2851,53 | 28139,21 |
4 | 2981,64 | 30623,26 | 35 | 2355,55 | 26787,38 | 66 | 2851,98 | 28142,75 |
5 | 2988,00 | 30562,26 | 36 | 2093,76 | 26696,17 | 67 | 2925,03 | 28143,34 |
6 | 2995,17 | 30513,01 | 37 | 1837,49 | 26608,21 | 68 | 2930,74 | 28171,54 |
7 | 3005,85 | 30451,81 | 38 | 1816,99 | 26578,23 | 69 | 2958,37 | 28166,1 1 |
8 | 3017,61 | 30393,93 | 39 | 1822,08 | 26568,25 | 70 | 3088,76 | 28883,98 |
9 | 3014,65 | 30389,71 | 40 | 1798,24 | 26556,47 | 71 | 3100,35 | 29027,09 |
10 | 3037,94 | 30235,62 | 41 | 1784,76 | 26585,94 | 72 | 3147,69 | 29270,96 |
11 | 3045,43 | 30195,57 | 42 | 1804,88 | 26594,89 | 73 | 3176,17 | 29416,71 |
12 | 3086,05 | 29995,34 | 43 | 1824,51 | 26624,90 | 74 | 3094,10 | 29843,64 |
13 | 3088,30 | 29979,17 | 44 | 2087,22 | 26715,07 | 75 | 3094,94 | 29851,20 |
14 | 3110,48 | 29867,30 | 45 | 2329,37 | 26799,44 | 76 | 3091,14 | 29862,01 |
15 | 3115,32 | 29853,53 | 46 | 2209,15 | 27107,20 | 77 | 3068,57 | 29975,85 |
16 | 3114,31 | 29844,45 | 47 | 2313,25 | 27138,02 | 78 | 3066,33 | 29991,98 |
17 | 3196,55 | 29416,60 | 48 | 2245,82 | 27378,39 | 79 | 3025,80 | 30191,73 |
18 | 3166,44 | 29267,30 | 49 | 2215,16 | 27367,05 | 80 | 3018,22 | 30232,29 |
19 | 3120,20 | 29024,41 | 50 | 2164,67 | 27332,86 | 81 | 2993,74 | 30394,73 |
20 | 3101,97 | 28882,66 | 51 | 2114,00 | 27284,14 | 82 | 2996,30 | 30398,38 |
21 | 3093,56 | 28836,66 | 52 | 2111,21 | 27261,81 | 83 | 2986,52 | 30446,49 |
22 | 3043,82 | 28541,47 | 53 | 2106,82 | 27253,85 | 84 | 2975,42 | 30509,88 |
23 | 2970,05 | 28143,44 | 54 | 2094,01 | 27250,56 | 85 | 2968,14 | 30559,85 |
24 | 2946,39 | 28148,09 | 55 | 2070,05 | 27275,07 | 86 | 2962,29 | 30616,23 |
25 | 2941,41 | 28123,47 | 56 | 2088,78 | 27294,49 | 87 | 2958,41 | 30617,90 |
26 | 2869,59 | 28122,89 | 57 | 2141,98 | 27377,24 | 88 | 2930,94 | 30838,16 |
27 | 2869,09 | 281 18,99 | 58 | 2236,85 | 27410,36 | 89 | 2934,06 | 30844,41 |
28 | 2786,02 | 28120,03 | 59 | 2186,90 | 27588,43 | 90 | 2930,12 | 30868,52 |
29 | 2715,63 | 28057,49 | 60 | 2417,06 | 27814,21 | 91 | 2949,86 | 30871,30 |
30 | 2437,35 | 27792,93 | 61 | 2423,39 | 27816,10 | 92 | 2954,04 | 30846,16 |
31 | 2426,26 | 27795,22 | 62 | 2431,05 | 27814,66 | |||
N точки | Система координат Московской области | N точки | Система координат Московской области | N точки | Система координат Московской области | |||
| Координаты | Координаты | Координаты | ||||||
X | У | X | У | X | У | |||
1 | 2191518,929 | 489923,833 | 32 | 2190731,296 | 486676,649 | 63 | 2191230,98 | 487159,4022 |
2 | 2191542,093 | 489714,8583 | 33 | 2190853,254 | 486216,8508 | 64 | 2191308,375 | 487226,2165 |
3 | 2191546,127 | 489713,0679 | 34 | 2190750,698 | 486188,0746 | 65 | 2191381,356 | 487224,2561 |
4 | 2191546,779 | 489706,3165 | 35 | 2190866,18 | 485879,5587 | 66 | 2191381,851 | 487227,7868 |
5 | 2191552,273 | 489645,2234 | 36 | 2190603,111 | 485792,08 | 67 | 2191454,907 | 487227,3467 |
6 | 2191558,74 | 489595,8729 | 37 | 2190345,601 | 485707,762 | 68 | 2191461,019 | 487255,4627 |
7 | 2191568,557 | 489534,5298 | 38 | 2190324,673 | 485678,0856 | 69 | 2191488,564 | 487249,6415 |
8 | 2191579,487 | 489476,4874 | 39 | 2190329,622 | 485668,0335 | 70 | 2191629,156 | 487965,6145 |
9 | 2191576,468 | 489472,3065 | 40 | 2190305,617 | 485656,59] 1 | 71 | 2191642,784 | 488108,545 |
10 | 2191597,57 | 489317,8935 | 41 | 2190292,558 | 485686,2474 | 72 | 2191693,591 | 488351,727 |
11 | 2191604,491 | 489277,7349 | 42 | 2190312,802 | 485694,9092 | 73 | 2191724,147 | 488497,0681 |
12 | 2191642,256 | 489076,952 | 43 | 2190332,864 | 485724,6456 | 74 | 2191648,146 | 488925,1396 |
13 | 2191644,277 | 489060,7485 | 44 | 2190596,833 | 485811,0741 | 75 | 2191649,095 | 488932,6912 |
14 | 2191664,859 | 488948,5646 | 45 | 2190840,17 | 485891,9914 | 76 | 2191645,449 | 488943,5435 |
15 | 2191669,503 | 488934,7316 | 46 | 2190724,334 | 486201,4375 | 77 | 2191624,504 | 489057,7079 |
16 | 2191668,373 | 488925,6697 | 47 | 2190828,869 | 486230,7838 | 78 | 2191622,483 | 489073,8713 |
17 | 2191744,514 | 488496,668 | 48 | 2190764,863 | 486472,0953 | 79 | 2191584,8 | 489274,1741 |
18 | 2191712,284 | 488347,8062 | 49 | 2190734,035 | 486461,193 | 80 | 2191577,796 | 489314,8428 |
19 | 2191662,599 | 488105,5844 | 50 | 2190683,071 | 486427,7158 | 81 | 2191555,63 | 489477,6276 |
20 | 2191642,355 | 487964,1042 | 51 | 2190631,703 | 486379,7256 | 82 | 2191558,245 | 489481,2384 |
21 | 2191633,281 | 487918,2244 | 52 | 2190628,601 | 486357,4408 | 83 | 2191549,155 | 489529,4887 |
22 | 2191579,355 | 487623,7614 | 53 | 2190624,097 | 486349,5391 | 84 | 2191538,95 | 489593,0323 |
23 | 2191499,923 | 487226,8066 | 54 | 2190611,236 | 486346,4285 | 85 | 2191532,384 | 489643,093 |
24 | 2191476,33 | 487231,7877 | 55 | 2190587,635 | 486371,2838 | 86 | 2191527,327 | 489699,555 |
25 | 2191471,001 | 487207,2424 | 56 | 2190606,633 | 486390,4279 | 87 | 2191523,475 | 489701,2854 |
26 | 2191399,183 | 487207,6925 | 57 | 2190661,004 | 486472,4154 | 88 | 2191499,139 | 489921,9226 |
27 | 2191398,63 | 487203,7917 | 58 | 2190756,349 | 486504,1922 | 89 | 2191502,348 | 489928,1239 |
28 | 2191315,576 | 487206,0122 | 59 | 2190708,932 | 486682,9604 | 90 | 2191498,76 | 489952,2891 |
29 | 2191244,303 | 487144,479 | 60 | 2190942,288 | 486905,4579 | 91 | 2191518,533 | 489954,7896 |
30 | 2190962,276 | 486883,8933 | 61 | 2190948,648 | 486907,2583 | 92 | 2191522,353 | 489929,5942 |
31 | 2190951,214 | 486886,3439 | 62 | 2190956,279 | 486905,708 | |||
2.5. Перечень зон планируемого размещения объектов капитального строительства к чертежу "Границы зон планируемого размещения линейных объектов", к чертежу "Границы зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов"
N объекта на чертеже | Зоны планируемого размещения линейных объектов | Наименование объекта капитального строительства | Характеристика объекта | |
Площадь, га | Протяженность, м | |||
1 | 2 | 3 | 4 | 5 |
1 | Зона планируемого размещения подземных сооружений | Водовод | 11,0 | 4485 |
2 | Зона планируемого размещения подземных сооружений | Водосток | 375 | |
